H3C S5100-SI EI系列以太网交换机 操作手册-Release 2200(V1.02)

33-VLAN-VPN操作

本章节下载  (400.61 KB)

docurl=/cn/Service/Document_Software/Document_Center/Switches/Catalog/S5500/S5500-SI/Configure/Operation_Manual/S5500-SI_OM_(Release_2200(V1.02)/200801/329370_30005_0.htm

33-VLAN-VPN操作

v\:* {behavior:url(#default#VML);} o\:* {behavior:url(#default#VML);} w\:* {behavior:url(#default#VML);} .shape {behavior:url(#default#VML);}

第1章  VLAN-VPN配置

1.1  VLAN-VPN简介

1.1.1  VLAN-VPN原理介绍

VPNVirtual Private Network,虚拟私有网络)是近年来随着Internet的广泛应用而迅速发展起来的一种新技术,用以实现在公用网络上构建私人专用网络。通过在客户端或运营商接入端对用户报文进行特殊处理,使公网设备可以为用户报文建立专用的传输隧道,保证数据的安全。

VLAN-VPN是一种简单、灵活的二层VPN隧道技术,它通过在运营商接入端为用户的私网报文封装外层VLAN Tag,使报文携带两层VLAN Tag穿越运营商的骨干网络(公网)。在公网中,报文只根据外层VLAN Tag(即公网VLAN Tag)进行传输,用户的私网VLAN Tag则当作报文中的数据部分来进行传输。

携带单层VLAN Tag的报文结构如图1-1所示:

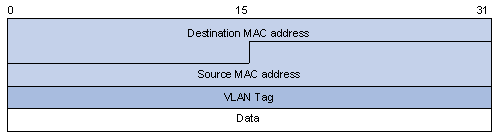

图1-1 携带单层VLAN Tag的报文结构

携带双层VLAN Tag的报文结构如图1-2所示:

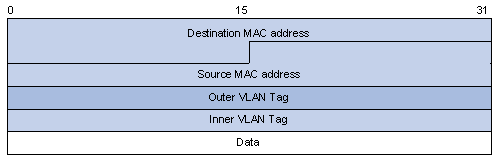

图1-2 携带双层VLAN Tag的报文结构

相对于基于MPLS的二层VPNVLAN-VPN具有如下特点:

l              为用户提供了一种更为简单的二层VPN隧道。

l              不需要在公网上配置自动学习的信令协议,可以通过简单的手工配置实现。

VLAN-VPN主要可以解决以下问题:

l              缓解日益紧缺的公网VLAN ID资源问题。

l              用户可以规划自己的私网VLAN ID,不会导致和公网VLAN ID冲突。

l              为小型城域网或企业网提供一种较为简单的二层VPN解决方案。

1.1.2  VLAN-VPN的实现方式

在开启端口的VLAN-VPN功能后,当该端口接收报文时,无论报文是否带有VLAN Tag,交换机都会为该报文封装本端口缺省VLANVLAN Tag,并将源MAC地址学习到缺省VLANMAC地址表中。因此,在接收报文时:

l              如果原报文是已经带有VLAN Tag的报文,在进入交换机后将成为带有双层Tag的报文

l              如果原报文是不带VLAN Tag的报文,在进入交换机后将成为带有端口缺省VLAN Tag的报文

1.1.3  VLAN-VPN报文的TPID值可调功能

TPIDTag Protocol Identifier,标签协议标识)是VLAN Tag中的一个字段,IEEE 802.1q协议规定该字段的取值为0x8100

IEEE 802.1q协议定义的以太网帧的Tag报文结构如图1-3所示:

图1-3 以太网帧的Tag报文结构

S5100-SI/EI系列交换机缺省采用协议规定的TPID值(0x8100)。某些厂商将设备可识别的TPID值设置为0x9100或其他数值。

为了和这些设备兼容,S5100-SI/EI系列交换机提供了全局的VLAN-VPN报文TPID值可调功能,用户可以自行配置TPID值。VLAN-VPN Uplink端口在转发报文时会将报文外层VLAN Tag中的TPID值替换为用户设定值再进行发送,从而使发送到公网中的VLAN-VPN报文可以被其他厂商的设备识别。

由于TPID字段在以太网报文中所处位置与不带VLAN Tag的报文中协议类型字段所处位置相同,为避免网络中报文转发和接收造成混乱,用户在配置VLAN-VPN时,交换机将不允许用户配置TPID表1-1中列举的常用协议类型值。

表1-1 常用以太网协议类型

协议类型

对应取值

ARP

0x0806

IP

0x0800

MPLS

0x8847/0x8848

IPX

0x8137

IS-IS

0x8000

LACP

0x8809

802.1x

0x888E



1.2  VLAN-VPN配置

1.2.1  VLAN-VPN配置任务简介

表1-2 VLAN-VPN配置任务简介

配置任务

说明

详细配置

配置VLAN-VPN端口

必选

1.2.2

配置全局TPID

可选

1.2.3



1.2.2  配置VLAN-VPN端口

1. 配置准备

l              此端口不是VLAN-VPN Uplink端口

l              此端口不能作为远程镜像反射端口

2. 配置过程

表1-3 配置端口的VLAN-VPN功能

配置步骤

命令

说明

进入系统视图

system-view

-

进入以太网端口视图

interface interface-type interface-number

-

开启端口的VLAN-VPN功能

vlan-vpn enable

必选

缺省情况下,端口VLAN-VPN功能处于关闭状态



1.2.3  配置全局TPID

1. 配置准备

如果需要将全局TPID值设为不同于0x8100的其它值,则需要指定设备上的某个端口作为VLAN-VPN Uplink端口,在配置前,请确认该端口没有开启VLAN-VPN功能。

为保证报文的正确传输,在配置TPID值之前,请确认对端公网设备的TPID值。

2. 配置过程

表1-4 配置VLAN-VPN报文的TPID值可调功能

配置步骤

命令

说明

进入系统视图

system-view

-

设置TPID

vlan-vpn tpid value

必选

请不要设置可能引起冲突的TPID值,例如表1-1中列出的协议类型值

缺省情况下,H3C系列交换机采用的TPID值为0x8100

进入以太网端口视图

interface interface-type interface-number

-

将端口设置为VLAN-VPN Uplink端口

vlan-vpn uplink enable

可选

缺省情况下,端口的VLAN-VPN Uplink功能是关闭的



  注意:

l      一个端口不能同时被配置为VLAN-VPN端口和VLAN-VPN Uplink端口。

l      TPID为缺省值0x8100时,所有端口都可以做VLAN-VPN Uplink口使用;但是如果TPID不是缺省值时,则必须使用vlan-vpn uplink enable命令指定VLAN-VPN Uplink端口。

l      VLAN-VPN Uplink端口在发送报文时,需要保留报文的外层Tag,因此需要配置为TrunkHybrid端口,且在发送外层VLAN的报文时保留外层VLAN Tag



1.3  VLAN-VPN配置显示

完成上述配置后,在任意视图下执行display命令,可以显示配置VLAN-VPN后的运行情况。通过查看显示信息,用户可以验证配置的效果。

表1-5 VLAN-VPN配置显示

操作

命令

说明

显示系统中所有端口的VLAN-VPN配置信息

display port vlan-vpn

display命令可以在任意视图下执行



1.4  VLAN-VPN典型配置举例

1.4.1  利用VLAN-VPN功能实现用户报文在公网中的隧道传输

1. 组网需求

l              图1-4所示,SwitchASwitchBS5100-SI/EI交换机,通过公共网络将用户的工作站与服务器相连。

l              用户的PC工作站和服务器划分在私有VLAN100,终端工作站和服务器划分在私有VLAN200。用户通过公共网络中的VLAN1040进行VPN连接。

l              公共网络中使用其他厂商的设备,TPID值为0x9200

l              要求配置SwitchASwitchBVLAN-VPN功能,使用户的PC工作站/服务器和终端工作站/服务器能通过VPN连接,并进行正常通信。

2. 组网图

图1-4 VLAN-VPN典型配置举例组网图

3. 配置步骤

l              配置Switch A

# 配置Switch A的端口GigabitEthernet1/0/11VLAN-VPN端口,为进入该端口的报文封装VLAN1040的外层VLAN Tag

<SwitchA> system-view

[SwitchA] vlan 1040

[SwitchA-vlan1040] port GigabitEthernet 1/0/11

[SwitchA-vlan1040] quit

[SwitchA] interface GigabitEthernet 1/0/11

[SwitchA-GigabitEthernet1/0/11] vlan-vpn enable

# 为与公共网络中的设备进行互通,配置Switch A的全局TPID值为0x9200,并指定GigabitEthernet1/0/12VLAN-VPN Uplink端口。

[SwitchA-GigabitEthernet1/0/11] quit

[SwitchA] vlan-vpn tpid 9200

[SwitchA] interface GigabitEthernet1/0/12

[SwitchA-GigabitEthernet1/0/12] port link-type trunk

[SwitchA-GigabitEthernet1/0/12] port trunk permit vlan 1040

[SwitchA-GigabitEthernet1/0/12] vlan-vpn uplink enable

l              配置Switch B

# 配置SwitchB的端口GigabitEthernet1/0/21VLAN-VPN端口,为进入该端口的报文封装VLAN1040的外层VLAN Tag

<SwitchB> system-view

[SwitchB] vlan 1040

[SwitchB-vlan1040] port GigabitEthernet 1/0/21

[SwitchB-vlan1040] quit

[SwitchB] interface GigabitEthernet 1/0/21

[SwitchB-GigabitEthernet1/0/21] vlan-vpn enable

# 为与公共网络中的设备进行互通,配置SwitcB的全局TPID值为0x9200,并指定GigabitEthernet1/0/22VLAN-VPN Uplink端口。

[SwitchB-GigabitEthernet1/0/21] quit

[SwitchB] vlan-vpn tpid 9200

[SwitchB] interface GigabitEthernet1/0/22

[SwitchB-GigabitEthernet1/0/22] port link-type trunk

[SwitchB-GigabitEthernet1/0/22] port trunk permit vlan 1040

[SwitchB-GigabitEthernet1/0/22] vlan-vpn uplink enable

&  说明

l      请不要配置VLAN1040SwitchAGigabitEthernet1/0/12端口和SwitchBGigabitEthernet1/0/22端口的缺省VLAN,以免外层Tag在发送时被去除。

l      此例中介绍了在SwitchAGigabitEthernet1/0/11端口和SwitchBGigabitEthernet1/0/21端口均为Access端口时的配置。当两个端口为TrunkHybrid端口时,请通过命令配置这两个端口的缺省VLAN1040,且在发送VLAN1040的报文时去除外层Tag,具体操作请参考“端口基本配置”部分。



l              配置公共网络设备

# 由于公共网络使用其他厂商的设备,这里只介绍基本原理。配置公共网络中与SwitchAGigabitEthernet1/0/12SwitchBGigabitEthernet1/0/22端口连接的设备,使其相应的端口允许VLAN1040的报文携带VLAN Tag进行发送即可。

&  说明:

报文从SwitchA转发至SwitcB的过程如下:

l      来自用户私网侧的报文进入SwitchA的端口GigabitEthernet1/0/11后,由于此端口为VLAN-VPN端口,在用户私有VLAN100VLAN200的报文外层封装上端口缺省的VLAN TagVLAN ID1040)。

l      交换机将报文外层VLAN Tag中的TPID值改为用户设定值0x9200,然后通过VLAN-VPN Uplink端口(GigabitEthernet1/0/12)发送到公网网络。

l      公共网络中的设备将保持外层VLAN Tag,将报文发送到SwitchBGigabitEthernet1/0/22端口。

l      SwitchB接收报文后,转发至GigabitEthernet1/0/21端口,由于该端口是以Access端口的形式加入到VLAN1040,因此在转发时会去除外层VLAN1040VLAN Tag,从而将报文恢复为带有用户私有VLAN Tag的报文转发到相应的用户网络。

l      反方向的转发过程相同。




第2章  灵活QinQ

&  说明:

H3C S5100-SI/EI系列以太网交换机中,只有S5100-EI设备支持灵活QinQ功能。



2.1  灵活QinQ简介

2.1.1  灵活QinQ简介

灵活QinQVLAN-VPN功能的一种增强应用,使用灵活QinQ,用户可以配置内外层Tag映射规则,为具有不同内层Tag的报文按映射规则封装不同的外层Tag

灵活QinQ功能使运营商的网络构架更为灵活,在连接接入层设备的端口上可以根据VLAN Tag对不同的终端用户进行分类,为各类用户封装不同的外层Tag,并在公网中按外层Tag配置QoS策略,灵活配置数据的传输优先级,使各类用户获得相应的服务。以图2-1为例。

图2-1 灵活QinQ典型应用

SwitchA为运营商的接入设备,接入用户分为普通用户(VLAN8100)、大客户(VLAN101200)及IP电话用户(VLAN201300)。这三类用户的报文全部由Switch A转发到公共网络。

SwitchA连接用户的端口上配置了灵活QinQ及相应的内外层标签映射规则后,该端口将根据内层VLAN Tag为报文封装外层Tag。例如,将IP电话用户(内层Tag201300)的数据外层封装VLAN1002Tag,并传送到负责IP电话业务的VoIP设备进行处理。

为保证语音报文的传输质量,可以在公共网络配置QoS策略,对VLAN1002的报文采取保留带宽、优先发送的规则。

该方法可以对不同类型用户的数据配置转发策略,提高网络管理灵活性;而且能够节省了公网VLAN资源,又使同类用户之间因内层VLAN Tag的不同而保持隔离状态,保证了一定的安全性。

2.1.2  VLAN-VPN内外层标签优先级映射功能

IEEE 802.1Q协议定义的以太网帧的Tag报文结构如图2-2所示:

图2-2 以太网帧的Tag报文结构

其中Priority即该标签的802.1p优先级,长度3bit,取值范围为07。在开启VLAN-VPN功能的端口上,可以通过配置内外层优先级映射关系,根据报文内层优先级的不同,为报文封装具有不同优先级的外层标签。

有关优先级的具体配置,请参见本手册“QoS-QoS Profile”部分的介绍。

2.2  灵活QinQ配置

2.2.1  灵活QinQ配置任务简介

表2-1 灵活QinQ配置任务简介

配置任务

说明

详细配置

配置端口的灵活QinQ功能

必选

2.2.2

配置VLAN-VPN内外层标签优先级映射功能

可选

2.2.3



2.2.2  配置端口的灵活QinQ功能

1. 配置准备

l              开启端口的VLAN-VPN功能;

l              设置当前端口允许特定VLAN的报文通过,至少应包括私网报文VLAN和添加的外层标签对应的VLAN

2. 灵活QinQ配置过程

表2-2 灵活QinQ配置过程

配置步骤

命令

说明

进入系统视图

system-view

-

进入以太网端口视图

interface interface-type interface-number

-

配置需要封装的外层Tag,并进入QinQ视图

vlan-vpn vid vlan-id

必选

配置对指定内层标签的报文添加外层VLAN Tag

raw-vlan-id inbound vlan-id-list

必选

缺省情况下,没有配置对指定内层标签的报文添加外层VLAN Tag



&  说明:

建议用户不要在交换机上同时配置灵活QinQ功能和DHCP Snooping功能,否则可能导致DHCP-Snooping功能无法正常使用。



2.2.3  配置VLAN-VPN内外层标签优先级映射功能

1. 配置准备

端口开启VLAN-VPN功能。

2. 配置过程

表2-3 配置VLAN-VPN内层标签优先级映射功能

操作

命令

说明

进入系统视图

system-view

-

进入以太网端口视图

interface interface-type interface-number

-

配置内外层标签优先级映射功能

vlan-vpn priority old-priority remark new-priority

必选

缺省情况下,没有配置内外层标签优先级映射关系



2.3  灵活QinQ配置举例

2.3.1  使用灵活QinQ功能对不同类型的私网数据进行分类处理

1. 组网需求

l              SwitchA的端口GigabitEthernet1/0/3连接了PC用户和IP电话用户。其中PC用户位于VLAN100VLAN108范围内,IP电话用户位于VLAN200VLAN230范围内。SwitchA的端口GigabitEthernet1/0/5连接到公共网络,对端为SwitchB

l              SwitchBGigabitEthernet1/0/11端口接入公共网络,GigabitEthernet1/0/12GigabitEthernet1/0/13端口分别接入PC用户服务器所在VLAN100VLAN108IP电话用户语音网关所在VLAN200VLAN230

l              公共网络中允许VLAN1000VLAN1200的报文通过,并配置了QoS策略,对VLAN1200的报文配置有带宽保留等优先传输策略,而VLAN1000的报文传输优先级较低。

l              SwitchASwitchB上配置灵活QinQ功能,将PC用户和IP电话用户的流量分别在公网的VLAN1000VLAN1200内传输,以利用QoS策略保证语音数据的传输优先级。

2. 组网图

图2-3 灵活QinQ配置图

3. 配置步骤

l              配置SwitchA

# SwitchA上创建VLAN1000VLAN1200GigabitEthernet1/0/3的缺省VLAN5

<SwitchA> system-view

[SwitchA] vlan 1000

[SwitchA-vlan1000] quit

[SwitchA] vlan 1200

[SwitchA-vlan1200] quit

[SwitchA] vlan 5

[SwitchA-vlan5] quit

# 配置端口GigabitEthernet1/0/5Hybrid端口,缺省VLANVLAN5、并在转发VLAN5VLAN1000VLAN1200的报文时保留VLAN Tag

[SwitchA] interface GigabitEthernet 1/0/5

[SwitchA-GigabitEthernet1/0/5] port link-type hybrid

[SwitchA-GigabitEthernet1/0/5] port hybrid pvid vlan 5

[SwitchA-GigabitEthernet1/0/5] port hybrid vlan 5 1000 1200 tagged

[SwitchA-GigabitEthernet1/0/5] quit

# 配置端口GigabitEthernet1/0/3Hybrid端口,并在转发VLAN5VLAN1000VLAN1200的报文时去除VLAN Tag

[SwitchA] interface GigabitEthernet 1/0/3

[SwitchA-GigabitEthernet1/0/3] port link-type hybrid

[SwitchA-GigabitEthernet1/0/3] port hybrid vlan 5 1000 1200 untagged

# 开启端口GigabitEthernet1/0/3VLAN-VPN功能。

[SwitchA-GigabitEthernet1/0/3] vlan-vpn enable

# 配置该端口的灵活QinQ功能为内层VLAN100108的报文封装VLAN1000的外层Tag为内层VLAN200230的报文封装VLAN1200的外层Tag

[SwitchA-GigabitEthernet1/0/3] vlan-vpn vid 1000

[SwitchA-GigabitEthernet1/0/3-vid-1000] raw-vlan-id inbound 100 to 108

[SwitchA-GigabitEthernet1/0/3-vid-1000] quit

[SwitchA-GigabitEthernet1/0/3] vlan-vpn vid 1200

[SwitchA-GigabitEthernet1/0/3-vid-1200] raw-vlan-id inbound 200 to 230

经过上述配置,在SwitchA向公共网络转发报文时,会自动将VLAN100VLAN108PC用户)的报文封装外层TagVLAN1000,将VLAN200VLAN230IP电话用户)的报文封装外层TagVLAN1200

l              配置SwitchB

# 创建VLAN1000VLAN1200以及GigabitEthernet1/0/12GigabitEthernet1/0/13端口的缺省VLAN12VLAN13

<SwitchB> system-view

[SwitchB] vlan 1000

[SwitchB-vlan1000] quit

[SwitchB] vlan 1200

[SwitchB-vlan1200] quit

[SwitchB] vlan 12 to 13

# 配置端口GigabitEthernet1/0/11Hybrid端口,并在发送VLAN12VLAN13VLAN1000VLAN1200的报文时保留VLAN Tag

<SwitchB> system-view

[SwitchB] interface GigabitEthernet 1/0/11

[SwitchB-GigabitEthernet1/0/11] port link-type hybrid

[SwitchB-GigabitEthernet1/0/11] port hybrid vlan 12 13 1000 1200 tagged

# 配置端口GigabitEthernet1/0/12Hybrid端口,缺省VLANVLAN12,在发送VLAN12VLAN1000的报文时去掉VLAN Tag

[SwitchB] interface GigabitEthernet 1/0/12

[SwitchB-GigabitEthernet1/0/12] port link-type hybrid

[SwitchB-GigabitEthernet1/0/12] port hybrid pvid  vlan 12

[SwitchB-GigabitEthernet1/0/12] port hybrid vlan 12 1000 untagged

[SwitchB-GigabitEthernet1/0/12] quit

# 配置端口GigabitEthernet1/0/13Hybrid端口,缺省VLANVLAN13,在发送VLAN13VLAN1200的报文时去掉VLAN Tag

[SwitchB] interface GigabitEthernet 1/0/13

[SwitchB-GigabitEthernet1/0/13] port link-type hybrid

[SwitchB-GigabitEthernet1/0/13] port hybrid pvid vlan 13

[SwitchB-GigabitEthernet1/0/13] port hybrid vlan 13 1200 untagged

经过上述配置,SwitchB可以将公网中VLAN1000VLAN1200的数据分别通过GigabitEthernet1/0/12GigabitEthernet1/0/13端口发送到相应的服务器。

为使服务器端返回的数据能够使用同样的传输方式返回客户端,需要在SwitchBGigabitEthernet1/0/12GigabitEthernet1/0/13端口也配置相应的灵活QinQ功能,配置方法与SwitchA类似,这里不再赘述。

&  说明:

l      SwitchB上的端口配置只以达到组网需求的某一种方法为例也可以配置为AccessTrunk端口,只要能够接收和转发相应VLAN的报文即可。具体操作请参见“端口基本配置”的介绍,这里不再赘述。

l      由于开启灵活QinQ的设备在封装外层Tag时忽略用户报文的VLAN Tag,因此不需要在设备上配置用户的VLAN

l      在启动了灵活QinQ的端口必须允许本端口的缺省VLAN通过,同时,接入公网的端口也必须允许该VLAN通过。
