第1章 GVRP配置

1.1 GVRP简介

GVRP（GARP VLAN Registration Protocol，GARP VLAN注册协议）是GARP（Generic Attribute Registration Protocol，通用属性注册协议）的一种应用。下面首先介绍一下GARP的相关内容。

1.1.1 GARP简介

GARP提供了一种机制，用于协助同一个局域网内的交换成员之间分发、传播和注册某种信息（如VLAN、组播信息等）。

GARP本身不作为一个实体存在于设备中，遵循GARP协议的应用实体称为GARP应用，GVRP就是GARP的一种应用。当GARP应用实体存在于设备的某个端口上时，该端口对应于一个GARP应用实体。

1. GARP的基本概念

(1) GARP消息

GARP成员之间的信息交互借助于消息的传递来完成，主要有三类消息起作用，分别为Join消息、Leave消息和LeaveAll消息。

l 当一个GARP应用实体希望其它设备注册自己的属性信息时，它将对外发送Join消息；当收到其它实体的Join消息或本设备静态配置了某些属性，需要其它GARP应用实体进行注册时，它也会向外发送Join消息。

l 当一个GARP应用实体希望其它交换机注销自己的某属性信息时，它将对外发送Leave消息；当收到其它实体的Leave消息注销某些属性或静态注销了某些属性后，它也会向外发送Leave消息。

l 每个GARP应用实体启动后，将同时启动LeaveAll定时器，当该定时器超时后GARP应用实体将对外发送LeaveAll消息，LeaveAll消息用来注销所有的属性，以使其它GARP应用实体重新注册本实体上所有的属性信息。

Leave消息、LeaveAll消息与Join消息配合确保属性的注销或重新注册。

通过消息交互，所有待注册的属性信息可以传播到同一局域网开启了GARP功能的所有设备上。

(2) GARP定时器

GARP消息发送的时间间隔是通过定时器来实现的，GARP定义了四种定时器，用于控制GARP消息的发送周期：

l Hold定时器：当GARP应用实体接收到其它设备发送的注册信息时，不会立即将该注册信息作为一条Join消息对外发送，而是启动Hold定时器。当该定时器超时后，GARP应用实体将此时段内收到的所有注册信息放在同一个Join消息中向外发送，从而节省带宽资源。

l Join定时器：GARP应用实体可以通过将每个Join消息向外发送两次来保证消息的可靠传输，在第一次发送的Join消息没有得到回复的时候，GARP应用实体会第二次发送Join消息。两次Join消息发送之间的时间间隔用Join定时器来控制。

l Leave定时器：当一个GARP应用实体希望注销某属性信息时，将对外发送Leave消息，接收到该消息的GARP应用实体启动Leave定时器，如果在该定时器超时之前没有收到Join消息，则注销该属性信息。

l LeaveAll定时器：每个GARP应用实体启动后，将同时启动LeaveAll定时器，当该定时器超时后，GARP应用实体将对外发送LeaveAll消息，以使其它GARP应用实体重新注册本实体上所有的属性信息。随后再启动LeaveAll定时器，开始新的一轮循环。

& 说明：

l GARP定时器的值将应用于所有在同一局域网内运行的GARP应用（如GVRP）。

l Hold定时器、Join定时器和Leave定时器的值可以在每个以太网端口单独进行设置；而LeaveAll定时器只需在设备的全局进行设置即可，设置完成后，该值将在设备的所有端口上生效。

l 在全网有多台设备的情况下，各个设备的LeaveAll定时器的取值可能不相同，但各设备都将以全网时间段最小的LeaveAll定时器为准发送LeaveAll消息。因为每次发送LeaveAll消息时，其它设备接收到之后都会清零LeaveAll定时器，因此即使全网存在很多不同的LeaveAll定时器，也只有时间段最小的那个LeaveAll定时器起作用。

2. GARP运行过程

通过GARP机制，一个GARP成员上的配置信息会迅速传播到整个局域网。GARP成员可以是终端工作站或网桥。GARP成员通过声明或回收声明来通知其它的GARP成员注册或注销自己的属性信息，并根据其它GARP成员的声明或回收声明来注册或注销其它GARP成员的属性信息。当端口接收到一个属性声明时，该端口将注册该属性，如果端口接收到回收属性的声明，该端口将注销该属性。

GARP应用实体的协议数据报文以特定的组播MAC地址为目的MAC。设备在接收到GARP应用实体的报文后，会根据其目的MAC地址加以区分并交给不同的GARP应用（如GVRP）去处理。

3. GARP的报文格式

GARP的报文格式如下图所示。

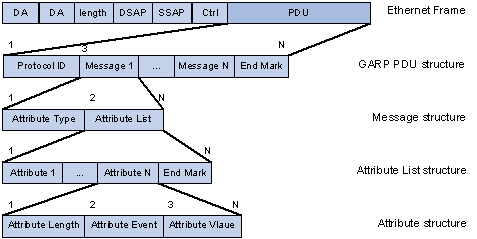

图1-1 GARP报文格式

各个字段的说明如表1-1所示。

表1-1 各个字段的说明

字段	含义	取值
Protocol ID	协议ID	取值为1
Message	消息，每个Message由Attribute Type、Attribute List构成	-
Attribute Type	属性类型，由具体的GARP的应用定义	对于GVRP，属性类型为0x01，表示属性取值为VLAN ID
Attribute List	属性列表，由多个属性构成	-
Attribute	属性，每个属性由Attribute Length、Attribute Event、Attribute Value构成 LeaveAll Attribute由Attribute Length、LeaveAll Event构成	-
Attribute Length	属性长度	2～255，单位为字节
Attribute Event	属性描述的事件	0：LeaveAll Event 1：JoinEmpty Event 2：JoinIn Event 3：LeaveEmpty Event 4：LeaveIn Event 5：Empty Event
Attribute Value	属性取值	GVRP的属性取值为VLAN ID，但LeaveAll属性的Attribute Value值无效
End Mark	结束标志、GARP的PDU（协议数据单元）的结尾标志	以0x00取值表示

1.1.2 GVRP简介

GVRP是GARP的一种应用。它基于GARP的工作机制，用来维护设备中的VLAN动态注册信息，并传播该信息到其它交换机。

设备启动GVRP特性后，能够接收来自其它设备的VLAN注册信息，并动态更新本地的VLAN注册信息，包括当前的VLAN成员、这些VLAN成员可以通过哪个端口到达等。而且设备能够将本地的VLAN注册信息向其它设备传播，以使同一局域网内所有设备的VLAN信息达成一致。GVRP传播的VLAN注册信息既包括本地手工配置的VLAN静态注册信息，也包括来自其它设备的VLAN动态注册信息。

GVRP的端口注册模式有三种：Normal、Fixed和Forbidden，各模式描述如下。

l Normal模式：允许该端口动态注册、注销VLAN，传播动态VLAN以及静态VLAN信息。

l Fixed模式：禁止该端口动态注册、注销VLAN，只传播静态VLAN信息，不传播动态VLAN信息。该端口只允许静态VLAN通过，即只对其它GARP成员传播静态VLAN信息。

l Forbidden模式：禁止该端口动态注册、注销VLAN。该端口只允许缺省VLAN（即VLAN1）通过，即只对其他GARP成员传播VLAN1的信息。

1.1.3 协议规范

GVRP在IEEE 802.1Q标准文本中有详细的表述。

1.2 GVRP配置任务简介

表1-2 GVRP配置任务简介

配置任务	说明	详细配置
启动GVRP	必选	1.3.2
配置GVRP定时器	可选	1.3.3
配置GVRP功能	可选	1.3.4

1.3 GVRP配置

1.3.1 配置准备

需要启动GVRP的端口已经配置为Trunk端口。

1.3.2 启动GVRP

表1-3 启动GVRP

操作	命令	说明
进入系统视图	system-view	-
开启全局GVRP	gvrp	必选缺省情况下，全局GVRP处于关闭状态
进入以太网端口视图	interface interface-type interface-number	-
开启端口GVRP	gvrp	必选缺省情况下，端口GVRP处于关闭状态

& 说明：

Trunk端口上使能GVRP后，交换机不允许用户改变端口的Trunk类型为其他类型。

1.3.3 配置GVRP定时器

表1-4 配置GVRP定时器

操作	命令	说明
进入系统视图	system-view	-
配置LeaveAll定时器	garp timer leaveall timer-value	可选缺省情况下，LeaveAll定时器为1000厘秒
进入以太网端口视图	interface interface-type interface-number	-
配置Hold定时器、Join定时器和Leave定时器	garp timer { hold \| join \| leave } timer-value	可选缺省情况下，Hold定时器为10厘秒，Join定时器为20厘秒，Leave定时器为60厘秒

需要注意的是：

l 各定时器的取值必须是5厘秒的倍数。

l 各定时器的取值范围会由于与它相关的定时器取值的改变而改变。如果用户想要设置的定时器的值不在当前可以设置的取值范围内，可以通过改变相关定时器的取值实现。

各个定时器的取值范围之间的关系如表1-5所示。

表1-5 各个定时器的取值范围之间的关系

定时器	取值下限	取值上限
Hold定时器	10厘秒	上限小于等于1/2 Join定时器的值，可以通过改变Join定时器的取值改变
Join定时器	下限大于等于2倍Hold定时器的值，可以通过改变Hold定时器的取值改变	上限小于1/2 Leave定时器的取值，可以通过改变Leave定时器的取值改变
Leave定时器	下限大于2倍Join定时器的值，可以通过改变Join定时器的取值改变	上限小于LeaveAll定时器的值，可以通过改变LeaveAll定时器的取值改变
LeaveAll定时器	下限大于所有端口Leave定时器的值，可以通过改变Leave定时器的取值改变	32765厘秒

1.3.4 配置GVRP功能

表1-6 配置GVRP功能

操作	命令	说明
进入系统视图	system-view	-
进入以太网端口视图	interface interface-type interface-number	-
配置GVRP端口注册模式	gvrp registration { fixed \| forbidden \| normal }	可选缺省情况下，GVRP端口注册模式为Normal

1.4 GVRP显示和维护

在完成上述配置后，在任意视图下执行display命令可以显示配置后GARP、GVRP的运行情况，通过查看显示信息验证配置的效果。

在用户视图下执行reset命令可以清除GARP的统计信息。

表1-7 GVRP显示和维护

操作	命令	说明
显示GARP统计信息	display garp statistics [ interface interface-list ]	display命令可以在任意视图下执行
显示GARP定时器的值	display garp timer [ interface interface-list ]
显示GVRP统计信息	display gvrp statistics [ interface interface-list ]
显示GVRP的全局状态信息	display gvrp status
清除GARP统计信息	reset garp statistics [ interface interface-list ]	reset命令可以在用户视图下执行

1.5 GVRP典型配置举例

1.5.1 GVRP典型配置举例

1. 组网需求

l 为了使SwitchC和SwitchE上的VLAN配置能够应用到整个交换网络，需要在各交换机上启动GVRP，从而达到动态注册和更新VLAN信息的目的。

l 用户可以通过以太网端口注册模式的改变，实现交换网内部分VLAN的互通。

2. 组网图

图1-2 配置GVRP组网图

3. 配置步骤

(1) 配置SwitchA

# 开启全局GVRP。

<SwitchA> system-view

[SwitchA] gvrp

# 将以太网端口GigabitEthernet1/0/1配置为Trunk端口，并允许所有VLAN通过。

[SwitchA] interface GigabitEthernet 1/0/1

[SwitchA-GigabitEthernet1/0/1] port link-type trunk

[SwitchA-GigabitEthernet1/0/1] port trunk permit vlan all

# 在以太网端口GigabitEthernet1/0/1上开启GVRP。

[SwitchA-GigabitEthernet1/0/1] gvrp

[SwitchA-GigabitEthernet1/0/1] quit

# 将以太网端口GigabitEthernet1/0/2配置为Trunk端口，并允许所有VLAN通过。

[SwitchA] interface GigabitEthernet 1/0/2

[SwitchA-GigabitEthernet1/0/2] port link-type trunk

[SwitchA-GigabitEthernet1/0/2] port trunk permit vlan all

# 在以太网端口GigabitEthernet1/0/2上开启GVRP。

[SwitchA-GigabitEthernet1/0/2] gvrp

[SwitchA-GigabitEthernet1/0/2] quit

# 将以太网端口GigabitEthernet1/0/3配置为Trunk端口，并允许所有VLAN通过。

[SwitchA] interface GigabitEthernet 1/0/3

[SwitchA-GigabitEthernet1/0/3] port link-type trunk

[SwitchA-GigabitEthernet1/0/3] port trunk permit vlan all

# 在以太网端口GigabitEthernet1/0/3上开启GVRP。

[SwitchA-GigabitEthernet1/0/3] gvrp

[SwitchA-GigabitEthernet1/0/3] quit

(2) 配置SwitchB

# 在全局及GigabitEthernet1/0/1和GigabitEthernet1/0/2端口上开启GVRP，配置过程可参见SwitchA的配置。

(3) 配置SwitchC

# 在全局及GigabitEthernet1/0/1端口上开启GVRP，可参见SwitchA的配置。

# 配置VLAN5。

[SwitchC] vlan 5

[SwitchC-vlan5] quit

(4) 配置SwitchD

# 在全局及GigabitEthernet1/0/1端口上开启GVRP，可参见SwitchA的配置。

# 配置VLAN8。

[SwitchD] vlan 8

[SwitchD-vlan8] quit

(5) 配置SwitchE

# 在全局及GigabitEthernet1/0/1端口上开启GVRP，可参见SwitchA的配置。

# 配置VLAN5和VLAN7。

[SwitchE] vlan 5

[SwitchE-vlan5] quit

[SwitchE] vlan 7

[SwitchE-vlan7] quit

(6) 显示SwitchA、SwitchB和SwitchE上动态注册的VLAN信息。

# 显示SwitchA上的动态VLAN信息。

[SwitchA] display vlan dynamic

Total 3 dynamic VLAN exist(s).

The following dynamic VLANs exist:

5, 7, 8,

# 显示SwitchB上的动态VLAN信息。

[SwitchB] display vlan dynamic

Total 3 dynamic VLAN exist(s).

The following dynamic VLANs exist:

5, 7, 8,

# 显示SwitchE上的动态VLAN信息。

[SwitchE] display vlan dynamic

Total 1 dynamic VLAN exist(s).

The following dynamic VLANs exist:

(7) 配置SwitchE的以太网端口Ethernet1/0/1的注册模式为Fixed，显示SwitchA、SwitchB和SwitchE上动态注册的VLAN信息。

# 配置SwitchE的以太网端口Ethernet1/0/1的注册模式为Fixed。

[SwitchE] interface Ethernet 1/0/1

[SwitchE-Ethernet1/0/1] gvrp registration fixed

# 显示SwitchA上的动态VLAN信息。

[SwitchA] display vlan dynamic

Total 3 dynamic VLAN exist(s).

The following dynamic VLANs exist:

5, 7, 8,

# 显示SwitchB上的动态VLAN信息。

[SwitchB] display vlan dynamic

Total 3 dynamic VLAN exist(s).

The following dynamic VLANs exist:

5, 7, 8,

# 显示SwitchE上的动态VLAN信息。

[SwitchE-Ethernet1/0/1] display vlan dynamic

No dynamic vlans exist!

通过显示信息可以看到，在SwitchE上配置GVRP的注册模式为Fixed之后，虽然其他交换机上仍然可以注册SwitchE上静态配置的VLAN5和VLAN7，但SwitchE已经不能动态注册SwitchD上静态配置的VLAN8。

(8) 配置SwitchE的以太网端口Ethernet1/0/1的注册模式为Forbidden，显示SwitchA、SwitchB和SwitchE上动态注册的VLAN信息。

# 配置SwitchE的以太网端口Ethernet1/0/1的注册模式为Forbidden。

[SwitchE-Ethernet1/0/1] gvrp registration forbidden

# 显示SwitchA上的动态VLAN信息。

[SwitchA] display vlan dynamic

Total 2 dynamic VLAN exist(s).

The following dynamic VLANs exist:

5, 8,

# 显示SwitchB上的动态VLAN信息。

[SwitchB] display vlan dynamic

Total 2 dynamic VLAN exist(s).

The following dynamic VLANs exist:

5, 8,

# 显示SwitchE上的动态VLAN信息。

[SwitchE] display vlan dynamic

No dynamic vlans exist!

通过显示信息可以看到，在SwitchE上配置GVRP的注册模式为Forbidden之后，其他交换机已经不能动态注册SwitchE上配置的VLAN7，而由于VLAN5和VLAN8在其他注册模式为Normal的交换机上是静态配置，因此SwitchA和SwitchB仍然能够进行动态注册。
