H3C S5100-SI EI系列以太网交换机 操作手册-Release 2200(V1.02)

24-Stack-Cluster操作

本章节下载  (443.07 KB)

docurl=/cn/Service/Document_Software/Document_Center/Switches/Catalog/S5500/S5500-SI/Configure/Operation_Manual/S5500-SI_OM_(Release_2200(V1.02)/200801/329361_30005_0.htm

24-Stack-Cluster操作

v\:* {behavior:url(#default#VML);} o\:* {behavior:url(#default#VML);} w\:* {behavior:url(#default#VML);} .shape {behavior:url(#default#VML);}

第1章  Stack

&  说明:

l      S5100-EI系列以太网交换机中,S5100-26C-EIS5100-50C-EI支持千兆堆叠板建立的堆叠。

l      S5100-SI系列以太网交换机不支持堆叠。



1.1  Stack功能简介

Stack也叫作堆叠。堆叠由一些通过堆叠相连的以太网交换机组成的一个管理域,其中包括一个主交换机和若干个从交换机。

堆叠在一起的以太网交换机可以看作为一个设备,用户可以通过主交换机实现对堆叠内所有交换机的管理。

1.1.1  堆叠主交换机简介

当多个以太网交换机通过堆叠口相连时,用户可以在其中一台交换机上进行配置,把它们设置成堆叠,并把当前进行配置的以太网交换机设置为堆叠中的主交换机。

用户可以在主交换机上进行以下操作:

l              设置堆叠可选的IP地址范围

l              建立堆叠

l              切换到从交换机视图

需要注意的是,在建立堆叠前,用户需要在主交换机上设置堆叠使用的IP地址范围。在从交换机加入堆叠时,主交换机自动给从交换机分配该IP地址范围内的IP地址。

用户通过配置建立堆叠后,主交换机会自动将与它的堆叠口相连的交换机加入到堆叠中。如果堆叠口连接断开,则从交换机自动退出堆叠。

1.1.2  堆叠从交换机简介

从交换机即在堆叠中除了主交换机以外的交换机。

堆叠建立后,用户可以在主交换机上对从交换机进行配置。

1.1.3  堆叠过程

堆叠的建立过程如下:

l              主交换机和从交换机之间通过堆叠模块及特殊的堆叠线连接起来(关于堆叠模块及堆叠线的描述请参见安装手册)。

l              用户设置堆叠使用的IP地址范围,并启用堆叠功能。主交换机将会自动将与它的堆叠口相连的交换机加入到堆叠中。

l              在从交换机加入堆叠时,主交换机自动给从交换机分配可用的IP地址。

l              在建立了堆叠后,如果有新的交换机和主交换机通过堆叠口相连,主交换机将自动把新的交换机加入到堆叠中。

1.2  堆叠主交换机配置

堆叠主交换机配置包括:

l              配置堆叠IP地址池并建立堆叠

l              退出到从交换机视图

1.2.1  配置堆叠IP地址池并建立堆叠

表1-1 配置堆叠IP地址池并建立堆叠

操作

命令

说明

进入系统视图

system-view

-

设置堆叠IP地址范围

stacking ip-pool from-ip-address ip-address-number [ ip-mask ]

必选

from-ip-address:堆叠IP地址池起始地址。

ip-address-number:堆叠IP地址池中的IP个数。

ip-mask:堆叠IP地址的地址掩码。缺省为16位的地址掩码。

缺省情况下,系统没有默认的IP地址池。

建立堆叠

stacking enable

必选



&  说明:

取消堆叠操作时,需要将原有的三层接口的IP地址配置取消。否则会出现IP地址冲突的现象。



主交换机上堆叠的配置有如下要求:

l              用户通过配置建立堆叠后,主交换机会自动将与它的堆叠口相连的交换机加入到堆叠中。

l              如果堆叠口连接断开,则从交换机自动退出堆叠。

l              如果堆叠已经建立,则用户不能修改IP地址范围。

l              堆叠IP地址池中的IP个数应大于或等于堆叠中交换机的个数,否则会因为地址不足,使部分交换机无法自动加入堆叠。

l              堆叠使用的地址必须满足可以连续分配的要求。如果地址池中第一个地址是类似于223.255.255.254的地址,则不能满足连续分配的条件,就会出现错误。

l              堆叠不能跨网段分配IP地址,例如如果地址池中第一个地址为1.1.255.254,就不符合要求堆叠的要求。

l              在为堆叠设备设置IP地址池时,如主交换机(或从交换机)原配置的管理VLAN接口的IP地址与堆叠设置的IP地址池不在同一网段。主交换机(或从交换机)都会删掉原有的管理VLANIP地址,自动配置一个属于IP地址池所设的网段内的IP地址。

l              由于堆叠和集群都需要使用管理VLAN,而S5100-EI只能配置1VLAN虚接口,因此如果用户需要在集群范围内进行堆叠配置,堆叠与集群的管理VLAN必须是同一个VLAN

1.2.2  退出到从交换机视图

堆叠建立后,用户可以在主交换机上通过命令切换到从交换机视图,对从交换机进行配置。

表1-2 切换到从交换机视图

操作

命令

说明

切换到从交换机视图进行配置(在用户视图下执行本命令)

stacking number

必选

number:要退出的从交换机的编号。

用户可以在主交换机的用户视图直接退出到从交换机的用户视图,退出时用户级别不变



对从交换机配置完毕后,用户可以退出从交换机视图。

表1-3 退出从交换机视图

操作

命令

说明

退出从交换机视图(在从交换机用户视图下执行本命令)

quit

只有在从交换机视图的用户视图退出时才能退出从交换机视图



1.3  堆叠从交换机的配置

从交换机通过堆叠口和主交换机正确连接即可。

1.4  显示和维护

通过display命令对集群配置进行显示,display命令可以在任意视图下执行。

表1-4 堆叠配置显示和维护

配置

命令

说明

在主交换机上显示堆叠状态信息

display stacking [ members ]

可选

display命令可以在任意视图执行

如果命令不带members,将显示本交换机是堆叠的主交换机以及堆叠中包含的交换机数目

如带members,将显示堆叠的成员信息,包括主/从交换机的堆叠号、堆叠的设备名称、MAC地址以及状态等

在从交换机上显示堆叠状态信息

display stacking

可选

display命令可以在任意视图执行

显示本交换机是堆叠的从交换机、本交换机的堆叠号、堆叠中主交换机的MAC地址



1.5  堆叠配置举例

1. 组网需求

Switch ASwitch BSwitch C通过堆叠口相连,组成一个堆叠。

Switch A作为主交换机,Switch BSwitch C作为从交换机,网络管理员通过Switch A实现对Switch BSwitch C的管理。

2. 组网图

图1-1 配置堆叠功能示例图

3. 配置步骤

# Switch A上配置堆叠IP地址池。

<H3C> system-view

[H3C] stacking ip-pool 129.10.1.15 3

# Switch A上建立堆叠。

[H3C] stacking enable

[stack_0.H3C] quit

<stack_0.H3C>

# 在主交换机Switch A上显示堆叠信息。

<stack_0.H3C> display stacking

Main device for stack.

Total members:3

Management-vlan:1(default vlan)

# 在主交换机Switch A上显示堆叠成员信息。

<stack_0.H3C> display stacking members

Member number: 0

Name:stack_0.H3C

Device: S5100EI

MAC Address:000f-e20f-c43a

Member status:Admin

IP: 129.10.1.15 /16



Member number: 1

Name:stack_1.H3C

Device: S5100EI

MAC Address: 000f-e20f-3130

Member status:Up

IP: 129.10.1.16/16





Member number: 2

Name:stack_2.H3C

Device: S5100EI

MAC Address: 000f-e20f-3135

Member status:Up

IP: 129.10.1.17/16

# 切换到从交换机Switch B上进行配置。

<stack_0.H3C> stacking 1

<stack_1.H3C>

# 在从交换机Switch B上显示堆叠信息。

<stack_1.H3C> display stacking

Slave device for stack.

Member number:1

Management-vlan:1(default vlan)

Main device mac address: 000f-e20f-c43a

# 切换回主交换机Switch A上进行配置。

<stack_1.H3C> quit

<stack_0.H3C>

# 切换到从交换机Switch C上进行配置。

<stack_0.H3C> stacking 2

<stack_2.H3C>

# 切换回主交换机Switch A上进行配置。

<stack_2.H3C> quit

<stack_0.H3C>




第2章  集群管理

2.1  集群管理简介

2.1.1  HGMP简介

集群(Cluster)指的是一组交换机的集合,集群管理的主要目的是解决大量分散的交换机的集中管理问题。

集群功能通过HGMP协议(Huawei Group Management Protocol,华为组管理协议)实现,现在HGMP协议使用的版本为Version 2

在集群内,交换机被划分为三种设备:

l              管理设备

l              成员设备

l              候选设备

用户只需要通过在管理设备配置一个公网IP地址,就可以实现对多个分散的交换机进行管理。开启了集群管理功能以后,用户除了减少对分散的交换机重复配置工作以外,还可以实现对分散的交换机进行远程管理,大大减少了组网配置的工作量。

成员设备一般不设置公网IP地址,用户通过管理设备实现对成员设备的管理和维护。管理设备和成员设备组成了一个“集群”。典型的应用环境如图2-1所示:

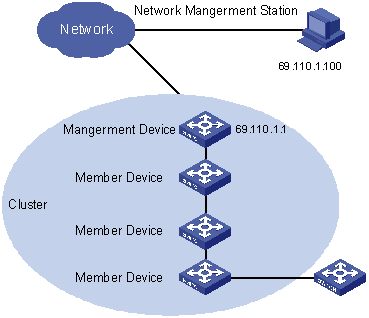

图2-1 集群示意图

HGMP V2的优点如下:

l              简化配置管理任务:只需要在管理设备上配置一个公网IP地址,就可实现对多个交换机的配置和管理,不需要登录到每个成员设备上进行配置。

l              提供拓扑发现和显示功能,有助于监视和维护网络。

l              可以同时对多个交换机进行软件升级和参数配置。

l              不受网络拓扑结构和物理距离的限制。

l              节省IP地址。

2.1.2  集群角色

根据集群中各交换机所处的地位和功能的不同,形成了不同的角色,用户可以通过配置来指定交换机的角色,各种角色可以按一定的规则进行切换。

集群中的角色有管理设备、成员设备以及候选设备。

表2-1 集群内的设备

角色

配置

作用

管理设备

配置有公网IP地址

l      为集群内所有的交换机提供管理接口

l      管理设备通过命令重定向来对成员设备进行管理,即管理设备如果发现此命令是送往某个成员设备上执行的命令,则将此命令转发到成员设备上处理

l      管理设备具有发现邻接信息、收集整个网络的拓扑结构、管理集群、维护集群状态、支持FTP ServerSNMP Host代理等功能

l      用户通过公网将管理命令发送到管理设备上,由管理设备处理

成员设备

一般不配置公网IP地址

l      集群中的成员

l      成员设备具有发现邻接信息、接受管理设备的管理、执行代理发过来的命令、上报故障/日志等功能

候选设备

一般不配置公网IP地址

没有加入任何集群中但具有集群能力、能够成为集群成员的交换机



角色转换规则如下:

图2-2 角色切换规则

l              用户在候选设备上创建集群的同时,将当前候选设备指定为集群管理设备。每个集群必须指定一个(而且只能指定一个)管理设备。在管理设备被指定后,管理设备通过收集相关信息,发现和确定候选设备。用户可以通过相应的配置把候选设备加入到集群中。

l              候选设备加入集群后,成为成员设备。

l              集群内的成员设备被删除后将恢复为候选设备。

l              管理设备只有在删除集群时才能恢复为候选设备。

&  说明:

在集群建立以后,S5100SI/EI系列交换机会根据用户设定的定时拓扑时间自动收集网络的拓扑信息,并将发现的候选交换机自动加入集群。因此如果定时拓扑收集时间设定的太短(缺省情况下为1分钟),则交换机作为集群候选交换机存在的时间就会很短。如果用户不需要候选交换机自动加入集群,可以将定时拓扑时间通过ntdp timer命令设定为0,即不进行定时拓扑收集。



2.1.3  集群工作原理

HGMP V2由以下三个协议组成:

l              NDPNeighbor Discovery Protocol,邻居发现协议)

l              NTDPNeighbor Topology Discovery Protocol,邻居拓扑发现协议)

l              Cluster(集群管理协议)

集群通过以上三个协议,对集群内部的设备进行配置和管理。

集群的工作过程包括拓扑收集以及集群的建立和维护,拓扑收集过程和集群建立和维护过程相对独立,拓扑收集过程在集群建立之前就开始启动,工作原理如下所述:

l              所有设备通过NDP来获取邻居设备的信息,包括邻居设备的软件版本、主机名、MAC地址和端口名称等信息。

l              管理设备通过NTDP来收集指定跳数范围内的设备信息以及各个设备的连接信息,并从收集到的拓扑信息中确定集群的候选设备。

l              管理设备根据NTDP收集到的候选设备信息完成候选设备加入集群、成员设备离开集群操作。

1. NDP简介

NDPNeighbor Discovery Protocol,邻居发现协议)是用来发现邻接设备点相关信息的协议。NDP运行在数据链路层,因此可以支持不同的网络层协议。

NDP用于发现直接相连的邻居信息,包括邻接设备的设备类型、软/硬件版本、连接端口等。另外NDP发现的直连邻居信息还可提供设备的ID、端口的全/半双工状态、产品版本、Bootrom版本等信息。

l              支持NDP的设备都维护NDP邻居信息表,邻居信息表中的每一表项都会自动老化。一旦超过老化时间,NDP自动删除相应的邻居表项。同时,用户可以清除当前的NDP信息以重新收集邻接信息。

l              运行NDP的设备定时向所有激活的端口广播带有NDP数据的报文,报文中携带有效保留时间字段,该字段指示接收设备必须保存该NDP数据的时间。接收NDP报文的设备保存报文中的信息,但不转发NDP报文。收到的信息如果与旧的信息不同,则更新NDP表中的相应数据项。如果相同,则只更新有效保留时间。

2. NTDP简介

NTDPNeighbor Topology Discovery Protocol,邻居拓扑发现协议)是用来收集网络拓扑信息的协议。NTDP为集群管理设备提供可加入集群的设备信息,收集指定跳数内的交换机的拓扑信息。

NDPNTDP提供邻接表信息,NTDP根据邻接信息发送和转发NTDP拓扑收集请求,收集一定网络范围内每个设备的NDP信息和它与所有邻居的连接信息。收集完这些信息后,管理设备或者网管可以根据需要使用这些信息,完成所需的功能。

当成员设备上的NDP发现邻居有变化时,通过握手报文将邻居改变的消息通知管理设备,管理设备可以启动NTDP进行指定拓扑收集,从而使NTDP能够及时反映网络拓扑的变化。

管理设备可以定时在网络内进行拓扑收集,用户也可以通过手工配置命令启动一次拓扑收集。管理设备收集拓扑信息过程如下:

l              管理设备从使能NTDP功能的端口定时发送NTDP拓扑收集请求报文。

l              收到请求报文的设备立即发送拓扑响应报文至管理设备,并在已使能NTDP功能的端口复制此请求报文并发送到邻接设备;拓扑响应报文包含本设备的基本信息和所有邻接设备的NDP信息。

l              邻接设备收到请求报文后将执行同样操作,直至拓扑收集请求报文扩散到指定跳数范围内的所有设备。

当拓扑收集请求报文在网络内扩散时,大量网络设备同时收到拓扑收集请求并同时发送拓扑响应报文,为了避免网络拥塞和管理设备任务繁忙,可采取以下措施控制拓扑收集请求报文扩散速度:

l              设备收到拓扑收集请求后不是立即转发该拓扑收集请求报文,而是延迟等待一定时间,才开始在使能NTDP功能的端口转发该拓扑收集请求报文。

l              在同一个设备上,除第一个端口外,每个使能NTDP功能的端口在前一个端口发送拓扑收集请求报文后都会延迟一定时间再进行拓扑收集请求报文的转发。

&  说明:

l      管理设备上需要启动系统和端口上的NTDP,并且配置NTDP的参数。

l      成员设备和候选设备上只需要启动系统和相应端口上的NTDP

l      在协议运行过程中,成员设备和候选设备采用管理设备发送过来的NTDP参数值。



3. Cluster简介

每个集群必须指定一个(而且只能指定一个)管理设备。由于一个集群只能有一个管理设备,因此在建立集群时:

l              需要确定一个管理设备。外部网络对集群内部各成员的访问、配置、管理、监控等都需要经过管理设备,管理设备是访问集群成员的出入口。

l              管理设备识别并控制集群中的所有成员设备,不管这些成员设备分布在网络的什么地方,也不管他们是如何相连的。

l              在集群建立过程中,为了给用户提供可供参考的候选设备信息以及网络拓扑结构信息,管理设备将负责收集所有成员设备和候选设备的拓扑信息。

l              管理设备通过收集NDP/NTDP信息,了解网络的拓扑结构,从而进行设备的管理与监控。

在各项配置任务中,必须先启动集群功能,才能配置其它任务。

&  说明:

管理设备上需要启动集群功能,并且配置集群的参数。而成员设备和候选设备上只需要启动集群功能,从而接受管理设备的管理。



4. 集群管理维护

(1)        候选设备加入集群

用户在建立集群前应首先指定管理设备,管理设备通过NDPNTDP协议发现和确定候选设备,将候选设备自动加入集群,也可以通过手工配置将候选设备加入到集群中。

候选设备成功加入集群后,将获得管理设备为它分配的集群成员序列号、集群管理使用的私有IP地址等。

(2)        集群内部通讯

在集群内部,管理设备与成员设备通过握手报文进行实时通信,以维护他们之间的连接状态,管理设备和成员设备的连接状态如图2-3所示。

图2-3 集群管理/成员设备状态转换

l              集群建立成功,候选设备加入集群成为成员设备后,管理设备将成员设备的状态信息保存到本地,并将成员状态标识为Active,成员设备也将自身的状态信息保存到本地,并将自身状态标识为Active

l              管理设备和成员设备互相定时发送握手报文。管理设备收到成员设备的握手报文后,不做应答,将成员设备保持为Active状态;成员设备亦不作应答,将自身状态保持为Active

l              若管理设备向成员设备发送握手报文后在三倍握手报文发送时间间隔内没有收到成员设备发送的握手报文,则将保存在本地的成员设备的状态由Active迁移为Connect;同样的,若成员设备向管理设备发送握手报文后三倍握手报文发送时间间隔内没有收到管理设备发送的握手报文,其自身状态也将从Active迁移为Connect

l              若管理设备收到了处于Connect状态的成员设备在有效保留时间内发送的握手报文或管理报文,则将成员设备的状态迁移回Active,否则将其迁移为Disconnect,此时管理设备会认为该成员断开;处于Connect状态的成员设备若在有效保留时间内收到了管理设备发送的握手报文或管理报文,则将自身状态迁移至Active,否则将迁移为Disconnect

l              当管理设备和成员设备被中断的通信恢复时,处于Disconnect状态的成员设备将重新加入集群,加入成功后,成员设备在管理设备以及本地的状态都将恢复为Active

如果发现拓扑改变,成员设备也通过握手报文向管理设备传递变化信息。

此外,用户还可以在管理设备上为整个集群配置公用的FTP服务器,TFTP服务器,日志主机和网管主机。集群的成员设备在与外部服务器进行通信时先把数据传送到管理设备上,然后再由管理设备传送到外部的服务器。在未配置集群公用FTP服务器的情况下,集群管理设备就是缺省的集群公用FTP服务器。

5. 管理VLAN

管理VLAN限制了集群管理的范围,通过配置管理VLAN,可实现如下功能:

l              集群的管理报文(包括NDPNTDP报文以及握手报文)都将限制在管理VLAN内,与其它报文隔离,增加了安全性。

l              管理设备和成员设备通过管理VLAN实现内部通讯。

集群管理要求管理设备与成员/候选设备相连的端口允许管理VLAN通过,因此:

l              如果端口不允许管理VLAN通过,则该端口所连接的设备不能加入集群,因此当候选设备与管理设备相连的端口不允许管理VLAN通过时,可通过管理VLAN自协商修改候选设备的端口允许管理VLAN通过。

l              只有当管理设备与成员/候选设备相连接的端口的缺省VLAN ID都是管理VLAN时,才允许配置管理VLAN的报文不带标签通过,否则管理VLAN的报文都必须带标签通过。

&  说明:

l      缺省的网络管理接口为管理VLAN接口。

l      网管接口只能够有一个,且重新配置后自动覆盖原配置。



2.2  集群配置任务

用户配置集群前,需要明确集群内各个设备的角色以及功能,另外还要配置相关的功能,做好与集群内部设备进行通信的规划工作。

集群配置包括以下表格内的步骤:

表2-2 集群配置

配置任务

说明

详细配置

配置管理设备

必选

2.2.1

配置成员设备

必选

2.2.2

集群内的操作

可选

2.2.3

集群增强特性配置

可选

2.2.4



2.2.1  配置管理设备

1. 管理设备配置任务简介

表2-3 集群管理设备配置任务简介

配置任务

说明

详细配置

启动系统和端口NDP

必选

2.

NDP相关参数

可选

3.

启动系统和端口NTDP

必选

4.

NTDP相关参数

可选

5.

启动集群功能

必选

6.

集群参数

必选

7.

集群内外交互

可选

8.



&  说明:

S5100SI/EI以太网交换机为防止恶意用户对未使用SOCKET的攻击,提高交换机的安全性,提供了如下功能:

l      在实现集群功能时,才打开集群使用的UDP 40000端口。

l      在关闭集群功能时,同时关闭UDP 40000端口。

在管理交换机上的具体实现是:

l      执行build命令或auto-build命令创建集群的同时,即可打开UDP 40000端口。

l      应用undo build命令,或者使用undo cluster enable命令删除集群的同时,即可关闭UDP 40000端口。



2. 启动系统和端口NDP配置

表2-4 启动系统和端口NDP配置

操作

命令

说明

进入系统视图

system-view

-

系统启动NDP

ndp enable

必选

缺省情况下,系统NDP处于启动状态

在指定的以太网端口上启动NDP

系统视图下

ndp enable interface port-list

二者必选其一

缺省情况下,端口NDP处于启动状态

以太网端口视图下

进入以太网端口视图

interface interface-type interface-number

端口启动NDP

ndp enable



3. NDP参数配置

表2-5 NDP参数配置

操作

命令

说明

进入系统视图

system-view

-

配置NDP信息的老化时间

ndp timer aging aging-in-seconds

可选

缺省情况下,NDP信息的老化时间为180

配置NDP报文发送的时间间隔

ndp timer hello seconds

可选

缺省情况下,NDP报文发送时间间隔为60



4. 启动系统和端口NTDP

表2-6 启动系统和端口NTDP配置

操作

命令

说明

进入系统视图

system-view

-

系统启动NTDP

ntdp enable

必选

缺省情况下,系统NTDP处于开启状态

进入以太网端口视图

interface interface-type interface-number

-

端口启动NTDP

ntdp enable

必选

缺省情况下,端口NTDP处于开启状态



5. NTDP参数配置

表2-7 NTDP参数配置

操作

命令

说明

进入系统视图

system-view

-

配置拓扑收集范围

ntdp hop hop-value

可选

缺省情况下,拓扑收集的范围为3跳之内

配置当前设备转发拓扑收集请求的跳数延迟时间

ntdp timer hop-delay time

可选

缺省情况下,设备延迟时间为200ms

配置当前设备转发拓扑收集请求的端口延迟时间

ntdp timer port-delay time

可选

缺省情况下,端口延迟时间为20ms

配置定时拓扑收集的时间间隔

ntdp timer interval-in-minutes

可选

缺省情况下,定时拓扑收集的时间间隔为1分钟

退出系统视图

quit

-

启动拓扑信息的收集过程

ntdp explore

可选

用户可以手动启动拓扑信息收集



6. 启动集群功能配置

表2-8 启动集群功能配置

操作

命令

说明

进入系统视图

system-view

-

系统启动集群功能

cluster enable

必选

缺省情况下,集群功能处于启动状态



7. 集群参数配置

用户可以通过以下两种方式建立集群,并配置相关参数,使用户可以通过管理设备对成员设备进行管理:

l              手动启动集群功能并配置集群参数

l              自动建立集群

(1)        手动启动集群功能并配置集群参数

表2-9 手动启动集群功能并配置集群参数

操作

命令

说明

进入系统视图

system-view

-

指定管理VLAN

management-vlan vlan-id

必选

缺省情况下,VLAN 1为管理VLAN

进入集群视图

cluster

-

配置集群IP地址范围

ip-pool administrator-ip-address { ip-mask | ip-mask-length }

必选

建立集群

build name

name为集群的名称

配置集群组播MAC地址

cluster-mac H-H-H

必选

缺省情况下,系统默认的组播MAC地址为0180-C200-000A

配置管理设备发送组播报文的时间间隔

cluster-mac syn-interval time-interval

可选

缺省情况下,管理设备发送组播报文的时间间隔是1分钟

配置成员交换机的有效保留时间

holdtime seconds

可选

缺省情况下,有效保留时间为60

配置握手报文定时发送的时间间隔

timer interval

可选

缺省情况下,握手报文定时发送的时间间隔是10



(2)        自动建立集群

表2-10 自动启动集群功能

操作

命令

说明

进入系统视图

system-view

-

进入集群视图

cluster

-

配置集群IP地址范围

ip-pool administrator-ip-address { ip-mask | ip-mask-length }

必选

自动建立集群

auto-build [ recover ]

可选

根据相应的提示建立集群



&  说明:

l      集群自动建立后,ACL 3998ACL 3999表项会自动生成相关的配置。

l      当集群自动建立以后,ACL 3998ACL 3999表项不允许进行任何配置或者更改,也不能被删除。



8. 集群内外交互配置

表2-11 集群内外交互配置

操作

命令

说明

进入系统视图

system-view

-

进入集群视图

cluster

必选

配置集群公用的FTP 服务器

ftp-server ip-address

可选

缺省情况下,管理设备作为集群公用的FTP Server

配置集群公用的TFTP 服务器

tftp-server ip-address

可选

缺省情况下,集群没有公用的TFTP Server

配置集群公用的日志主机

logging-host ip-address

可选

缺省情况下,集群没有公用的日志主机

配置集群公用的网管主机

snmp-host ip-address

可选

缺省情况下,集群没有公用的网管主机





2.2.2  配置成员设备

1. 集群成员设备配置任务简介

表2-12 集群成员设备配置任务简介

配置任务

说明

详细配置

启动系统和端口NDP

必选

2.

启动系统和端口NTDP

必选

3.

启动集群功能配置

必选

4.

成员设备访问集群FTP/TFTP服务器的配置

必选

5.



&  说明:

S5100SI/EI以太网交换机为防止恶意用户对未使用SOCKET的攻击,提高交换机的安全性,提供了如下功能:

l      在实现集群功能时,才打开集群使用的UDP 40000端口。

l      在关闭集群功能时,同时关闭UDP 40000端口。

在成员交换机上的具体实现是:

l      由管理设备使用add-member命令将候选交换机加为成员的同时,打开该新加入集群的成员的UDP 40000端口。

l      由管理设备使用auto-build命令将候选交换机加为成员的同时,打开该新加入集群的成员的UDP 40000端口。

l      在当前交换机上执行administrator-address命令的同时即可打开UDP 40000端口。

l      由管理设备使用delete-member命令删除集群成员的同时,关闭该成员交换机的UDP 40000端口。

l      由管理设备使用undo build命令删除集群的同时,关闭所有集群成员交换机的UDP 40000端口。

l      在成员交换机上执行undo administrator-address命令的同时,即可关闭该成员交换机的UDP 40000端口。



2. 启动系统和端口NDP配置

表2-13 启动系统和端口NDP配置

操作

命令

说明

进入系统视图

system-view

-

系统启动NDP

ndp enable

必选

在指定的以太网端口上启动NDP

系统视图下

ndp enable interface port-list

必选

二者必选其一

以太网端口视图下

进入以太网端口视图

interface interface-type interface-number

端口启动NDP

ndp enable



3. 启动系统和端口NTDP

表2-14 启动系统和端口NTDP配置

操作

命令

说明

进入系统视图

system-view

-

系统启动NTDP

ntdp enable

必选

进入以太网端口

interface interface-type interface-number

-

端口启动NTDP

ntdp enable

必选



4. 启动集群功能配置

表2-15 启动集群功能配置

操作

命令

说明

进入系统视图

system-view

-

系统启动集群功能

cluster enable

可选

缺省情况下,集群功能处于启动状态



5. 成员设备访问集群FTP/TFTP服务器的配置

在成员设备的用户视图下执行如下操作。

表2-16 成员设备访问集群FTP/TFTP服务器的配置

操作

命令

说明

访问集群内部公用的FTP服务器

ftp cluster

可选

从集群内部公用的TFTP 服务器下载文件

tftp cluster get source-file [ destination-file ]

可选

上载文件到集群内部公用的TFTP 服务器

tftp cluster put source-file [ destination-file ]

可选



2.2.3  集群内的操作

除了配置集群管理设备和成员设备以外,用户还可以通过管理设备对集群内的成员设备进行相关配置,如增加集群成员、删除集群成员、重启成员设备、登录成员设备等。

表2-17 集群内操作

操作

命令

说明

进入系统视图

system-view

-

进入集群视图

cluster

-

配置管理设备的MAC地址

administrator-address mac-address name name

可选

集群成员的加入

add-member [ member-number ] mac-address H-H-H [ password password ]

可选

集群成员的删除

delete-member member-number

可选

重启成员设备

reboot member { member-number | mac-address H-H-H } [ eraseflash ]

可选

退出到系统视图

quit

-

退出到用户视图

quit

-

成员访问

cluster switch-to { member-number | mac-address H-H-H | administrator }

可选

用来在管理设备和成员设备视图之间互相切换

通过MAC地址或IP地址定位设备

tracemac { by-mac mac-address vlan vlan-id | by-ip ip-address } [ nondp ]

可选

此命令可在任意视图下执行



2.2.4  集群增强特性配置

1. 集群增强特性简介

(1)        集群拓扑管理功能

集群拓扑稳定之后,用户可以通过在集群管理设备上执行拓扑管理命令,将当前集群的拓扑信息保存为标准拓扑,并备份标准拓扑到管理设备的FLASH中。当集群内的拓扑出现错误或混乱时,可以将集群内的拓扑关系恢复为标准拓扑,并将备份到FLASH中的拓扑恢复到管理设备上,使集群内设备恢复正常工作。

使用display cluster current-topology命令,交换机将以树状图形式反馈出当前集群的拓扑结构,输出形式包括:

l              显示指定结点上下各三层的树状结构

l              显示指定两结点之间的连接拓扑结构

&  说明:

拓扑信息将以topology.top文件的形式存放在管理设备的FLASH中,用户不能手工指定文件名称。



(2)        集群设备黑名单功能

为保证集群的稳定性和安全性,用户可以使用黑名单的方式对加入集群的设备进行限制。将被限制设备的MAC地址添加到集群黑名单后,即使该设备已经启动集群功能,且正常连接到现有集群中,也无法加入集群、参与集群的统一管理和配置。

2. 集群增强特性配置

表2-18 集群增强特性配置任务简介

配置任务

说明

详细配置

集群拓扑管理功能配置

必选

3.

集群设备黑名单配置

必选

4.



3. 集群拓扑管理功能配置

(1)        配置准备

在配置集群拓扑管理功能前,请确认集群基本配置已经完成,集群内设备已经正常工作。

(2)        配置步骤

请在管理设备上执行下列操作。

表2-19 集群拓扑管理功能配置

操作

命令

说明

进入系统视图

system-view

-

进入集群视图

cluster

-

确认当前拓扑信息,并保存为标准拓扑

topology accept { all [ save-to local-flash ] | mac-address mac-address | member-id member-id  | administrator }

必选

将标准拓扑信息及黑名单信息保存到管理设备的FLASH

topology save-to local-flash

必选

将标准拓扑信息及黑名单信息从管理设备的FLASH中恢复

topology restore-from local-flash

可选

显示单个设备的详细信息

display ntdp single-device mac-address mac-address

可选

display命令可以在任意视图下执行

显示当前集群的拓扑信息

display cluster current-topology [ mac-address mac-address1 [ to-mac-address mac-address2 ] | member-id member-id1 [ to-member-id member-id2 ] ]

显示集群的标准拓扑

display cluster base-topology [ mac-address mac-address | member member-id ]

显示集群标准拓扑中所有设备的信息列表

display cluster base-members



4. 集群设备黑名单配置

请在管理设备上执行下列操作。

表2-20 集群设备黑名单功能配置

操作

命令

说明

进入系统视图

system-view

-

进入集群视图

cluster

-

将指定设备的MAC地址添加到集群黑名单中

black-list add-mac mac-address

可选

缺省情况下,集群黑名单为空

将指定MAC地址从黑名单中释放

black-list delete-mac mac-address

可选

将集群中现有设备从集群中删除,并添加到黑名单中

delete-member member-id [ to-black-list ]

可选

显示当前集群黑名单中的设备信息

display cluster black-list

可选

display命令可以在任意视图下执行



2.3  集群管理显示和维护

完成上述配置后,在任意视图下执行display命令,可以显示配置集群后的运行情况。通过查看显示信息,用户可以验证配置的效果。

表2-21 集群配置显示和维护

配置

命令

说明

显示系统NDP配置信息(包括报文发送时间间隔,信息有效保留时间以及所有端口的邻居信息)

display ndp

display命令可以在任意视图执行

显示指定端口NDP发现的邻居信息

display ndp interface port-list

显示全局NTDP信息

display ntdp

显示NTDP收集到的设备信息

display ntdp device-list [ verbose ]

显示集群状态和统计信息

display cluster

显示候选设备信息

display cluster candidates [ mac-address H-H-H | verbose ]

显示集群成员信息

display cluster members [ member-number | verbose ]

清除NDP端口的统计信息

reset ndp statistics [ interface port-list ]

reset命令在用户视图下执行



2.4  集群管理配置举例

2.4.1  集群管理基本配置举例

1. 组网需求

三台交换机构成一个集群,其中:

l              S5100为管理设备

l              其他交换机为成员设备

S5100交换机作为管理设备管理两台成员设备。具体配置如下:

l              管理设备通过端口GigabitEthernet1/0/2和端口GigabitEthernet1/0/3下挂两台成员设备

l              管理设备通过端口GigabitEthernet1/0/1接入到外部网络

l              GigabitEthernet1/0/1属于VLAN2VLAN2的接口IP地址为163.172.55.1

l              整个集群使用相同的FTP serverTFTP server

l              FTP ServerTFTP serverIP地址为63.172.55.1

l              网管工作站及日志主机的IP地址为69.172.55.4

2. 组网图

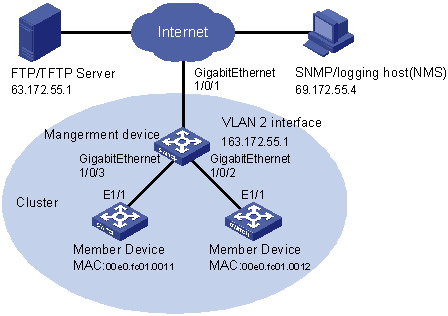

图2-4 HGMP集群管理组网图

3. 配置步骤

(1)        配置成员设备(以一台成员设备为例)

# 启动设备上的NDP和端口Ethernet1/1上的NDP

<H3C> system-view

[H3C] ndp enable

[H3C] interface Ethernet 1/1

[H3C-Ethernet1/1] ndp enable

[H3C-Ethernet1/1] quit

# 启动设备上的NTDP和端口Ethernet1/1上的NTDP

[H3C] ntdp enable

[H3C] interface Ethernet 1/1

[H3C-Ethernet1/1] ntdp enable

[H3C-Ethernet1/1] quit

# 启动集群功能。

[H3C] cluster enable

(2)        配置管理设备

# 启动设备上的全局NDP和端口GigabitEthernet1/0/2GigabitEthernet1/0/3上的NDP

<H3C> system-view

[H3C] ndp enable

[H3C] interface GigabitEthernet 1/0/2

[H3C-GigabitEthernet1/0/2] ndp enable

[H3C-GigabitEthernet1/0/2] quit

[H3C] interface GigabitEthernet 1/0/3

[H3C-GigabitEthernet1/0/3] ndp enable

[H3C-GigabitEthernet1/0/3] quit

# 配置NDP信息的有效保留时间为200秒。

[H3C] ndp timer aging 200

# 配置NDP报文发送的时间间隔为70秒。

[H3C] ndp timer hello 70

# 启动设备上的NTDP和端口GigabitEthernet1/0/2GigabitEthernet1/0/3上的NTDP

[H3C] ntdp enable

[H3C] interface GigabitEthernet 1/0/2

[H3C-GigabitEthernet1/0/2] ntdp enable

[H3C-GigabitEthernet1/0/2] quit

[H3C] interface GigabitEthernet 1/0/3

[H3C-GigabitEthernet1/0/3] ntdp enable

[H3C-GigabitEthernet1/0/3] quit

# 配置拓扑收集范围为2

[H3C] ntdp hop 2

# 配置被收集设备转发拓扑收集请求的延迟时间为150ms

[H3C] ntdp timer hop-delay 150

# 配置被收集设备的端口转发拓扑收集请求的延迟时间为15ms

[H3C] ntdp timer port-delay 15

# 配置定时拓扑收集的时间间隔为3分钟。

[H3C] ntdp timer 3

# 启动集群功能。

[H3C] cluster enable

# 进入集群视图。

[H3C] cluster

[H3C-cluster]

# 配置集群内部使用的IP地址池,起始地址为172.16.0.1,有8个地址。

[H3C-cluster] ip-pool 172.16.0.1 255.255.255.248

# 配置集群名字,建立集群。

[H3C-cluster] build aaa

[aaa_0.H3C-cluster]

# 将下挂的两个交换机加入到集群中。

[aaa_0.H3C-cluster] add-member 1 mac-address 000f-e20f-0011

[aaa_0.H3C-cluster] add-member 17 mac-address 000f-e20f-0012

# 配置成员设备信息的保留时间为100秒。

[aaa_0.H3C-cluster] holdtime 100

# 配置握手报文定时发送的时间间隔10秒。

[aaa_0.H3C-cluster] timer 10

# 配置集群内部公用的FTP ServerTFTP ServerLogging hostSNMP host

[aaa_0.H3C-cluster] ftp-server 63.172.55.1

[aaa_0.H3C-cluster] tftp-server 63.172.55.1

[aaa_0.H3C-cluster] logging-host 69.172.55.4

[aaa_0.H3C-cluster] snmp-host 69.172.55.4

(3)        集群成员上的操作

在管理设备将下挂的设备加入到集群以后,在成员设备上作下列操作。

# 连接到集群公用的远程FTP服务器。

<aaa_1.H3C> ftp cluster

# 成员设备从集群内部公用的TFTP 服务器下载文件aaa.txt到本地。

<aaa_1.H3C> tftp cluster get aaa.txt

# 成员设备上载文件bbb.txt到集群内部公用的TFTP 服务器。

<aaa_1.H3C> tftp cluster put bbb.txt

&  说明:

l      在进行了上述配置之后,用户只要在管理设备上通过命令cluster switch-to { member-number | mac-address H-H-H }切换到成员设备配置视图就可以对成员设备进行维护管理,通过命令cluster switch-to administrator切换回管理设备配置视图。

l      在管理设备上用户还可以通过命令reboot member { member-number | mac-address H-H-H } [ eraseflash ]对成员设备进行重启操作。关于这些配置操作的具体描述请参见本章前面的相关配置描述。

l      在进行了上述配置之后,用户可以在网管工作站接受集群所有成员的日志和SNMP trap



2.4.2  集群增强特性综合配置举例

1. 组网需求

l              集群已经稳定运行;

l              需要将MAC地址为0001-2034-a0e5的设备加入集群黑名单,即要求它不参与集群的统一管理和维护;

l              将当前集群拓扑保存为标准拓扑,并备份到集群管理交换机本地FLASH上;

2. 组网图

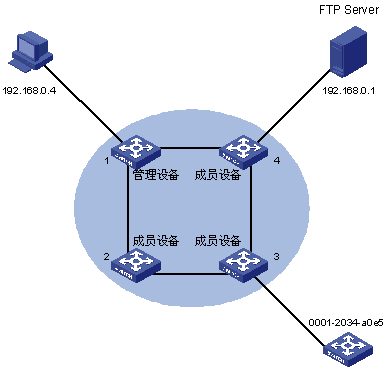

图2-5 集群增强特性组网图

3. 配置步骤

# 进入管理设备集群视图。

<aaa_0.H3C> system-view

[aaa_0.H3C] cluster

# 设置黑名单。

[aaa_0.H3C-cluster] black-list add-mac 0001-2034-a0e5

# 备份当前拓扑。

[aaa_0.H3C-cluster] topology accept all save-to local-flash



不同款型规格的资料略有差异, 详细信息请向具体销售和400咨询。H3C保留在没有任何通知或提示的情况下对资料内容进行修改的权利!

新华三官网
联系我们
