第1章  加载BOOTROM和主机软件

传统的交换机软件加载方式为串口加载，但该方式速度慢，耗时长，且不具备远程加载功能，致使操作不便。为解决这些问题，交换机引入了TFTP及FTP模块，通过以太网口实现便利的软件加载与文件下载。

本章将介绍交换机通过本地加载和远程加载两种方式，实现BOOTROM和主机软件的加载。

1.1  加载方式简介

本地加载包括：

l              通过Console口利用XModem方式完成加载

l              通过以太网口利用TFTP方式完成加载

l              通过以太网口利用FTP方式完成加载

远程加载方式包括：

l              通过FTP实现远程加载

l              通过TFTP实现远程加载



1.2  本地加载

用户的终端和交换机直接相连，可以通过本地加载的方式加载交换机的BOOTROM和主机软件。

加载成功的前提是用户的终端和交换机已经正确连接。



1.2.1  BOOT菜单

Starting......







            ***********************************************************

            *                                                         *

            *          H3C E126 BOOTROM, Version 400                  *

            *                                                         *

            ***********************************************************



            Copyright(c) 2004-2007 Hangzhou H3C Technologies Co., Ltd.

            Creation date   : Apr 10 2007, 10:48:31

            CPU type        : BCM4704

            CPU Clock Speed : 200MHz

            BUS Clock Speed : 33MHz

            Memory Size     : 64MB

            Mac Address     : 000fe221616e





Press Ctrl-B to enter Boot Menu...

此时，请键入<Ctrl+B>，系统提示：

Password :



要求输入BOOTROM密码，输入正确的密码后（交换机缺省设置为没有密码），系统进入BOOT菜单：

         BOOT  MENU



1. Download application file to flash

2. Select application file to boot

3. Display all files in flash

4. Delete file from flash

5. Modify bootrom password

6. Enter bootrom upgrade menu

7. Skip current configuration file

8. Set bootrom password recovery

9. Set switch startup mode

0. Reboot



Enter your choice(0-9):

1.2.2  通过Console口利用XModem完成加载

1. XModem简介

XModem协议是一种文件传输协议，因其简单性和较好的性能而被广泛应用。XModem协议通过Console口传输文件，支持128字节和1K字节两种类型的数据包，并且支持一般校验和、CRC两种校验方式，在出现数据包错误的情况下支持多次重传（一般为10次）。

XModem协议传输由接收程序和发送程序完成。先由接收程序发送协商字符，协商校验方式，协商通过之后发送程序就开始发送数据包，接收程序接收到完整的一个数据包之后按照协商的方式对数据包进行校验。校验通过之后发送确认字符，然后发送程序继续发送下一包；如果校验失败，则发送否认字符，发送程序重传此数据包。

2. 加载BOOTROM

第一步：进入BOOT菜单后，如果需要对BOOTROM进行加载，则在进入BOOT菜单，系统出现提示“Enter your choice(0-9):”时，键入“6”或者键入组合键<Ctrl+U>后回车，进入BOOTROM加载菜单。

Bootrom update menu:

1. Set TFTP protocol parameter

2. Set FTP protocol parameter

3. Set XMODEM protocol parameter

0. Return to boot menu

Enter your choice(0-3):

然后可以选择不同的协议来对BOOTROM进行加载。

第二步：在下载程序菜单中，键入3，选择采用XModem协议完成BOOTROM的加载，回车后，系统进入下载速率设置菜单：

Please select your download baudrate:

1.* 9600

2. 19200

3. 38400

4. 57600

5. 115200

0. Return

Enter your choice (0-5):

第三步：根据实际情况，选择合适的下载速率，若如上所示键入5，即选择115200 bps的下载速率，回车后终端显示如下信息：

Download baudrate is 115200 bps

Please change the terminal's baudrate to 115200 bps and select XMODEM protocol

Press enter key when ready

以上提示说明波特率更改完成。



下面需要进行PC端的配置，以使用Windows操作系统的超级终端软件为例进行介绍。

第四步：进入PC超级终端软件的[文件/属性]菜单，在弹出的对话框单击<配置>按钮，进入Console口配置对话框，将速率配置115200bps。如图1-1、图1-2所示

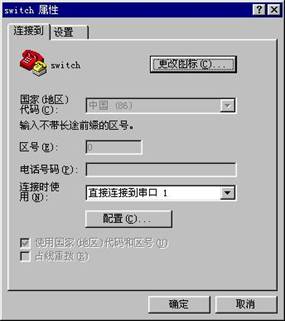

图1-1 进入属性对话框

图1-2 Console口配置对话框

第五步：配置终端的波特率设置完成后，做一次终端的断开和连接操作，波特率设置才能生效：单击超级终端的<断开>按钮，即断开了超级终端和交换机的连接，点击<连接>按钮，则重新建立超级终端和交换机的连接。如图1-3所示

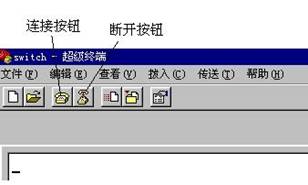

图1-3 连接按钮和断开按钮



第六步：键入回车即可开始程序的下载，终端显示如下信息：

Now please start transfer file with XMODEM protocol.

If you want to exit, Press <Ctrl+X>.

Loading ...CCCCCCCCCC

第七步：此时，从终端窗口选择[传送\发送文件]，在弹出的对话框（如图1-4所示）中点击<浏览>按钮，选择需要下载的软件，并将下载使用的协议改为“Xmodem”。

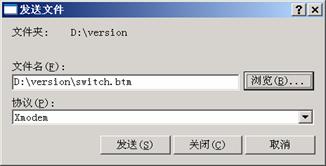

图1-4 [发送文件]对话框

第八步：选择完成后，点击<发送>按钮，系统弹出如图1-5所示的界面。

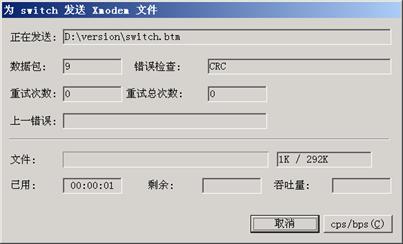

图1-5 正在发送文件界面

第九步：程序下载完成后，系统界面如下：

Loading ...CCCCCCCCCC done!

第十步：此时重新将超级终端的波特率调整为9600bps，过程请参考前面的第四步和第五步，然后根据提示按任意键，系统将给出下面的提示，表示加载成功。

Bootrom updating.....................................done!



3. 加载主机软件

第一步：如果用户要加载交换机的主机软件，直接在BOOT菜单中选择选项1，系统会出现以下提示。

1. Set TFTP protocol parameter

2. Set FTP protocol parameter

3. Set XMODEM protocol parameter

0. Return to boot menu

Enter your choice(0-3):

然后可以选择3，采用XModem协议来对主机软件进行加载。

后续的步骤和加载BOOTROM完全一致，区别在于：系统给出的提示是加载主机软件。



1.2.3  通过以太网口利用TFTP完成加载

1. TFTP介绍

TFTP（Trivial File Transfer Protocol，简单文件传输协议）是TCP/IP协议族中一个用来在客户机与服务器之间进行简单文件传输的协议，该协议承载在UDP上，提供不可靠的数据流传输服务。

2. 加载BOOTROM

图1-6 利用TFTP完成加载

第一步：如图1-6所示，交换机通过以太网口与TFTP Server相连，通过Console口与配置计算机相连。



第二步：在TFTP Server上运行服务器程序，指定需要加载的程序所在的文件路径。



第三步：在配置计算机上运行超级终端程序，启动交换机，进入BOOT菜单，然后进入加载协议选择菜单。

如果需要对BOOTROM进行加载，则在进入BOOT菜单，系统出现提示“Enter your choice(0-9):”后键入“6”或者键入组合键<Ctrl+U>后回车，进入BOOTROM加载菜单。

Bootrom update menu:



1. Set TFTP protocol parameter

2. Set FTP protocol parameter

3. Set XMODEM protocol parameter

0. Return to boot menu

Enter your choice(0-3):

第四步：在加载协议菜单中键入1，选择采用TFTP协议完成BOOTROM加载，回车后，用户需要根据实际情况，设置TFTP协议的相关参数：

Load File name           :E126.btm

Switch IP address        :1.1.1.2

Server IP address        :1.1.1.1

第五步：完成以上信息的输入后，按下回车，系统提示如下：

Are you sure to update your bootrom?Yes or No(Y/N)

第六步：键入Y，系统开始文件下载；键入N，系统将返回下载程序菜单。以键入Y为例，回车后，系统开始自动进行BOOTROM的下载和升级操作。当系统完成操作后，终端界面出现如下提示信息，表明加载成功：

Loading........................................done

Bootrom updating..........done!

3. 加载主机软件

第一步：如果用户要加载交换机的主机软件，直接在BOOT菜单中选择选项1后键入回车，系统会出现以下提示。

1. Set TFTP protocol parameter

2. Set FTP protocol parameter

3. Set XMODEM protocol parameter

0. Return to boot menu

Enter your choice(0-3):

然后可以选择1，采用TFTP协议对主机软件进行加载。

后续的步骤和加载BOOTROM完全一致，区别在于：系统给出的提示是加载主机软件。



1.2.4  通过以太网口利用FTP完成加载

1. FTP介绍

FTP（File Transfer Protocol，文件传输协议）在TCP/IP协议族中属于应用层协议，主要用于在远端服务器和本地主机之间传输文件，是IP网络上传输文件的通用协议。

交换机可以作为FTP客户端或服务器端，通过以太网口完成软件的加载。下面分别举例进行说明。

2. 交换机作为FTP客户端时的加载过程

3. 加载BOOTROM

图1-7 交换机作为FTP客户端完成加载

第一步：如图1-7所示，交换机通过一个以太网口与FTP Server相连，通过Console口与配置计算机相连。



第二步：在FTP Server上运行服务器程序，配置FTP用户名和密码，并将程序文件拷贝到指定的FTP目录中。

第三步：在配置计算机上运行超级终端程序，启动交换机，进入BOOT菜单，然后进入加载协议选择菜单。

如果需要对BOOTROM进行加载，则在进入BOOT菜单，系统出现提示“Enter your choice(0-9):”后键入“6”或者键入组合键<Ctrl+U>后回车，进入BOOTROM加载菜单。

Bootrom update menu:

1. Set TFTP protocol parameter

2. Set FTP protocol parameter

3. Set XMODEM protocol parameter

0. Return to boot menu

Enter your choice(0-3):

第四步：在下载程序菜单中键入2，选择采用FTP协议完成BOOTROM加载和主机软件的加载，回车后，开始FTP协议相关参数的设置：

Load File name           :E126.btm

Switch IP address        :10.1.1.2

Server IP address        :10.1.1.1

FTP User Name            :E126

FTP User Password        :abc

第五步：根据实际情况，完成以上信息的输入，回车后系统界面如下：

Are you sure to update your bootrom?Yes or No(Y/N)

第六步：键入Y，系统开始文件下载；键入N，系统将返回下载程序菜单。以键入Y为例，回车后，系统开始进行自动进行程序的下载和升级操作。当操作完成后，终端界面出现如下提示信息，表明加载成功：

Loading........................................done

Bootrom updating..........done!

4. 加载主机软件

第一步：如果用户要加载交换机的主机软件，直接在BOOT菜单中选择选项1后键入回车，系统会出现以下提示。

1. Set TFTP protocol parameter

2. Set FTP protocol parameter

3. Set XMODEM protocol parameter

0. Return to boot menu

Enter your choice(0-3):

然后可以选择2，采用FTP协议对主机软件进行加载。

后续的步骤和加载BOOTROM完全一致，区别在于：系统给出的提示是加载主机软件。



1.3  远程加载

用户可以通过Telnet远程登录到交换机上，利用FTP或TFTP，实现BOOTROM和主机软件的远程加载。

1.3.1  通过FTP实现远程加载

如图1-8所示，FTP Server与配置计算机是同一台计算机。用户通过Telnet远程登录到交换机上，在交换机上执行FTP命令，从远程的FTP Server上（假定IP地址为10.1.1.1）下载主机程序E126.bin和BOOTROM程序E126.btm。

图1-8 通过FTP实现远程加载

第一步：通过FTP的相关命令将软件下载到本地交换机上。

<H3C> ftp 10.1.1.1

Trying ...

Press CTRL+K to abort

Connected.

220 WFTPD 2.0 service (by Texas Imperial Software) ready for new user

User(none):abc

331 Give me your password, please

Password:

230 Logged in successfully

[ftp] get E126.bin

[ftp] get E126.btm

[ftp] bye



第二步：在交换机上加载BOOTROM。

<H3C> boot bootrom E126.btm

 This will update BootRom file on unit 1. Continue? [Y/N] y

 Upgrading BOOTROM, please wait...

 Upgrade BOOTROM succeeded!

第三步：重新启动交换机。

<H3C> reboot



(1)        加载主机软件

加载主机软件的过程与加载BOOTROM基本一致，区别在于下载的文件是主机软件文件，以及在选择交换机下次启动时使用的主机软件时需要使用boot boot-loader命令。

通过以上操作即可完成BOOTROM和主机软件的加载。

需要注意的是：

l              加载主机软件必须通过reboot命令重起交换机后才能使加载成功。

l              如果Flash空间不够，可以先删除Flash中的无用文件，再进行软件的下载。

l              在加载过程中不可断电。

1.3.2  通过TFTP实现远程加载

通过TFTP远程加载的方式和FTP类似，不同之处仅在于将软件远程下载到交换机上时使用的是TFTP协议，交换机只能作为TFTP Client。



第2章  系统基本配置与调试

2.1  系统基本配置

系统基本配置和管理包括：

l              从用户视图进入系统视图

l              设置交换机的系统名

l              设置系统时钟

l              设置时区

l              设置夏令时

l              设置命令行显示的语言模式

l              从当前视图退回到较低级别视图

l              从当前视图退回到用户视图

2.1.1  从用户视图进入系统视图

请在用户视图下进行下列操作。

表2-1 从用户视图进入到系统视图

操作	命令	说明
从用户视图进入到系统视图	system-view	-



2.1.2  设置交换机的系统名

表2-2 设置交换机的系统名

操作	命令	说明
进入系统视图	system-view	-
设置交换机的系统名	sysname sysname	可选 缺省值为H3C



2.1.3  设置系统时钟

表2-3 设置系统时钟

操作	命令	说明
设置系统时钟	clock datetime HH:MM:SS YYYY/MM/DD	可选 系统启动时缺省值为 23:55:00 04/01/2000



2.1.4  设置时区

该配置任务用于配置本地时区的名称以及相对标准UTC时区的时间差。

表2-4 设置时区

操作	命令	说明
设置本地时区	clock timezone zone-name { add | minus } HH:MM:SS	可选 缺省值为UTC时区



2.1.5  设置夏令时

该配置任务用于设置夏令时的名称和起始、终止时间。

请在用户视图下进行下列配置。

表2-5 设置夏令时

操作	命令	说明
设置夏令时的名称和时间范围	clock summer-time zone_name { one-off | repeating } start-time start-date end-time end-date offset-time	可选



2.1.6  设置命令行显示的语言模式

请在用户视图下进行下列操作。

表2-6 设置命令行显示的语言模式

操作	命令	说明
设置命令行显示的语言模式	language-mode { chinese | english }	可选 缺省情况下，命令行接口为英文模式



2.1.7  从当前视图退回到较低级别视图

请系统视图及以上视图下进行下列操作。

表2-7 从当前视图退回到较低级别视图

操作	命令	说明
从当前视图退回到较低级别视图	quit	如果当前视图是用户视图，则退出系统



2.1.8  从当前视图退回到用户视图

请在任意视图下进行下列操作。

表2-8 从当前视图退回到用户视图

操作	命令	说明
从当前视图退回到用户视图	return	与return命令功能相同的是组合键<Ctrl+Z>



2.2  查看系统状态

交换机提供相关的display命令来查看系统状态和配置代理信息。

有关各协议和各种端口的display命令请参见相关章节。下面介绍的display命令都用于显示系统的状态信息。

下列操作可以在任意视图下执行。

表2-9 系统display命令

操作	命令	说明
显示系统时钟	display clock	可选
显示系统的版本信息	display version	可选
显示接入交换机的用户信息	display users [ all ]	可选
显示调试开关状态	display debugging [ interface interface-type interface-number ] [ module-name ]	可选 缺省情况下，系统关闭全部调试开关



2.3  系统调试

2.3.1  打开/关闭调试开关

以太网交换机提供了种类丰富的调试功能，对于以太网交换机所支持的绝大部分协议和功能，系统都提供了相应的调试信息，可以帮助用户对错误进行诊断和定位。

调试信息的输出可以由两个开关控制：

l              协议调试开关，控制是否输出某协议的调试信息。

l              屏幕输出开关，控制是否在某个用户屏幕上输出调试信息。

二者关系如图2-1所示。

图2-1 调试信息输出示意图

可以使用下面的命令来操作上述两种开关。

请在用户视图下进行下列操作。

表2-10 打开调试开关和屏幕输出开关

操作	命令	说明
打开系统调试开关	debugging { all | module-name [ debugging-option ] }	缺省情况下，系统关闭全部调试开关
打开屏幕输出开关	terminal debugging	缺省情况下，系统关闭显示功能。 由于调试信息的输出会影响系统的运行效率，请勿轻易打开调试开关，尤其慎用debugging all命令，在调试结束后，应关闭全部调试开关



2.3.2  显示系统当前各模块的运行信息

在以太网交换机出现故障时，可能需要查看很多运行信息来帮助定位问题。各个功能模块都有其对应的运行信息显示命令。这条命令的功能是显示既定的相关模块的运行信息，以供定位分析。

用户可以在任意视图下进行下列操作。

表2-11 显示系统当前各模块的运行信息

操作	命令	说明
显示系统当前各模块的运行信息	display diagnostic-information	用户在使用此命令捕获以太网交换机的运行信息时，应该至少使用两次，以便比较运行信息的前后差异，以利于故障定位
