为了解决以太网交换机在LAN中无法限制广播的问题,出现了VLAN(Virtual Local Area Network,虚拟局域网)技术。
如图1-1所示,VLAN把一个物理上的LAN划分成多个逻辑的上的LAN,每个VLAN是一个广播域。VLAN内主机间的通信方式与在一个LAN内一样,而不同VLAN内的主机之间不能直接通信。
图1-1 VLAN组网应用示例
VLAN的组成不受物理位置的限制。一个VLAN可以在一个交换机内,也可以跨越交换机,甚至可以跨越路由器。同一个VLAN内的各个计算机无须被放置在同一个物理空间里,即这些计算机不一定属于同一个物理网段。
VLAN相比传统的LAN,具有如下优点:
(1)
广播域被限制在一个VLAN内,节省了带宽,提高了网络处理能力。
(2)
增强了LAN的安全性。VLAN间不能直接通信,即一个VLAN内的用户和其它VLAN内的用户不能直接通信,如果要访问需要通过路由器或三层交换机等三层设备。
(3)
减少了数据配置。用VLAN可以划分不同的用户到不同的虚拟工作组中,当用户的物理位置改变时,不需要改变其网络的配置。
IEEE于1999年颁布了用以标准化VLAN实现方案的IEEE 802.1Q协议标准草案。
按照划分方式的不同,VLAN可以划分为以下四类:
l
基于端口划分的VLAN
l
基于MAC地址划分的VLAN
l
基于网络层协议划分的VLAN
l
基于IP组播划分的VLAN
以上划分方式中,基于端口划分的VLAN是按照以太网交换机的端口来定义VLAN的成员,用户可以把经常需要通信的主机所在的端口划分到同一个VLAN中。这也是最为简单有效的划分方法。
& 说明:
目前,E126交换机仅支持基于端口划分的VLAN。
表1-1 VLAN的基本配置
操作 |
命令 |
说明 |
进入系统视图 |
system-view |
- |
创建VLAN并进入VLAN视图 |
vlan vlan-id |
必选 vlan-id的取值范围为1~4094 |
指定当前VLAN的名称 |
name text |
可选 缺省情况下,VLAN的名称为该VLAN的VLAN ID |
指定当前VLAN的描述字符串 |
description text |
可选 缺省情况下,VLAN的描述字符串为该VLAN的VLAN ID |
注意:
当使用vlan命令创建VLAN时,如果目标VLAN已经存在且是动态VLAN,将自动将其转换为静态VLAN,同时交换机会输出提示信息。
操作 |
命令 |
说明 |
进入系统视图 |
system-view |
- |
批量创建多个VLAN |
vlan { vlan-id1 to vlan-id2 | all } |
可选 |
配置基于端口的VLAN之前,首先需要创建VLAN。
配置 |
命令 |
说明 |
进入系统视图 |
system-view |
- |
创建VLAN并进入VLAN视图 |
vlan vlan-id |
必选 vlan-id的取值范围为1~4094 |
为指定的VLAN增加以太网端口 |
port interface-list |
必选 缺省情况下,所有端口都已加入到系统缺省的VLAN中 |
注意:
以上命令只对Access端口有效。将Trunk端口和Hybrid端口加入VLAN,只能通过以太网端口视图下的port trunk permit vlan和port hybrid vlan命令实现,配置步骤请参见《H3C E126以太网交换机 操作手册》“端口基本配置操作”部分的介绍。
在完成上述配置后,在任意视图下执行display命令可以显示配置后VLAN的运行情况,通过查看显示信息可以验证配置的效果。
表1-4 VLAN显示与维护
操作 |
命令 |
说明 |
显示VLAN相关信息 |
display vlan [ vlan-id1 [ to vlan-id2 ] | all | dynamic | static ] |
display命令可以在任意视图下执行 |
l
创建VLAN2、VLAN3,指定VLAN2的名称为v2,描述字符串为home;
l
通过配置将端口Ethernet1/0/1和Ethernet1/0/2加入到VLAN2中,将端口Ethernet1/0/3和Ethernet1/0/4加入到VLAN3中。
图1-2 VLAN配置示例图
# 创建VLAN2并进入其视图。
<H3C> system-view
System View: return to User View with Ctrl+Z.
[H3C] vlan 2
# 指定VLAN2的名称为v2。
[H3C-vlan2] name v2
# 指定VLAN2的描述字符串为home。
[H3C-vlan2] description home
# 向VLAN2中加入端口Ethernet1/0/1和Ethernet1/0/2。
[H3C-vlan2] port Ethernet1/0/1 Ethernet1/0/2
# 创建VLAN3并进入其视图。
[H3C-vlan2] quit
[H3C] vlan 3
# 向VLAN3中加入端口Ethernet1/0/3和Ethernet1/0/4。
[H3C-vlan3] port Ethernet1/0/3 Ethernet1/0/4
VLAN-VPN是指将用户私网VLAN Tag封装在公网VLAN Tag中,使报文带着两层VLAN Tag穿越运营商的骨干网络(公网)。在公网中报文只根据外层VLAN Tag(即公网VLAN Tag)传播,用户的私网VLAN Tag被屏蔽。
携带单层VLAN Tag的报文结构如图2-1所示。
图2-1 携带单层VLAN Tag的报文结构
携带双层VLAN Tag的报文结构如图2-2所示。
图2-2 携带双层VLAN Tag的报文结构
相对基于MPLS的二层VPN,VLAN-VPN具有如下特点:
l
为用户提供了一种更为简单的二层VPN隧道。
l
不需要信令协议的支持,可以通过纯静态配置实现。
VLAN-VPN主要可以解决如下几个问题:
l
缓解日益紧缺的公网VLAN ID资源问题。
l
用户可以规划自己的私网VLAN ID,不会导致和公网VLAN ID冲突。
l
为小型城域网或企业网提供一种较为简单的二层VPN解决方案。
通过开启端口的VLAN-VPN特性功能,可以实现VLAN-VPN。
开启端口的VLAN-VPN功能后,当该端口接收到报文,无论报文是否带有VLAN Tag,交换机都会为该报文打上本端口缺省VLAN的VLAN Tag。这样,如果接收到的是已经带有VLAN Tag的报文,该报文就成为双Tag的报文;如果接收到的是不带VLAN Tag的报文,该报文就成为带有端口缺省VLAN Tag的报文。
l
端口的GVRP、NTDP、STP、802.1x或集中式MAC地址认证功能均未启动
l
此端口不能作为远程镜像反射端口
注意:
默认情况下,设备的STP和NTDP协议是开启的。需要在相应端口下应用stp disable命令和undo ntdp enable命令来关闭相应协议。
操作 |
命令 |
说明 |
进入系统视图 |
system-view |
- |
进入以太网端口视图 |
interface interface-type interface-number |
- |
开启端口的VLAN-VPN特性 |
vlan-vpn enable |
必选 缺省情况下,端口的VLAN-VPN特性处于关闭状态 |
注意:
l 如果某端口的GVRP、NTDP、STP、802.1x或集中式MAC地址认证功能中的任一个已经启动,则不允许用户开启端口的VLAN-VPN特性。
l 此端口如果为远程镜像反射端口,则不允许用户开启端口的VLAN-VPN特性。
在完成上述配置后,在任意视图下执行display命令可以显示配置后VLAN-VPN的运行情况,通过查看显示信息可以验证配置的效果。
表2-2 VLAN显示与维护
操作 |
命令 |
说明 |
显示VLAN-VPN相关信息 |
display port vlan-vpn |
display命令可以在任意视图下执行 |
l
Switch A、Switch B、Switch C为E126交换机。
l
Switch A和Switch C的端口Ethernet1/0/1分别与两侧的用户网络相连。
l
Switch B只允许VLAN 10的报文通过。
l
要求Switch A和Switch C所连接的用户网络之间能够互通非VLAN 10的报文。

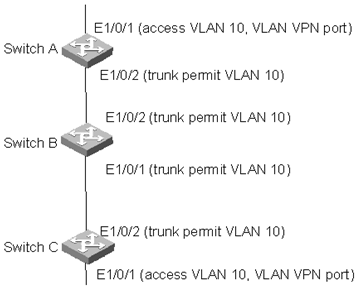

图2-3 VLAN-VPN典型组网示例
(1)
配置Switch A、Switch C。
由于Switch A和Switch C的配置完全相同,以下仅以Switch A上的配置为例。
# 配置Switch A的端口Ethernet1/0/2为Trunk端口,属于VLAN 10。
<SwitchA> system-view
[SwitchA] vlan 10
[SwitchA-vlan10] quit
[SwitchA] interface Ethernet 1/0/2
[SwitchA-Ethernet1/0/2] port link-type trunk
[SwitchA-Ethernet1/0/2] port trunk permit vlan 10
# 配置Switch A的端口Ethernet1/0/1为VLAN-VPN端口,端口属于VLAN 10。
[SwitchA-Ethernet1/0/2] quit
[SwitchA] interface Ethernet1/0/1
[SwitchA-Ethernet1/0/1] port access vlan 10
[SwitchA-Ethernet1/0/1] vlan-vpn enable
[SwitchA-Ethernet1/0/1] quit
(2)
配置Switch B。
# 将Switch B的端口Ethernet1/0/1和Ethernet1/0/2配置为Trunk端口,且都属于VLAN 10。
<SwitchB> system-view
[SwitchB] vlan 10
[SwitchB-vlan10] quit
[SwitchB] interface Ethernet 1/0/1
[SwitchB-Ethernet1/0/1] port link-type trunk
[SwitchB-Ethernet1/0/1] port trunk permit vlan 10
[SwitchB-Ethernet1/0/1] quit
[SwitchB] interface Ethernet 1/0/2
[SwitchB-Ethernet1/0/2] port link-type trunk
[SwitchB-Ethernet1/0/2] port trunk permit vlan 10
& 说明:
报文从Switch A=>Switch C的转发过程如下:
l 来自用户私网侧的报文进入Switch A的端口Ethernet1/0/1后,由于此端口为VLAN-VPN端口,报文外层被打上了端口缺省的VLAN Tag(VLAN ID为10),然后转发至Ethernet1/0/2。
l 报文由Switch A的Ethernet1/0/2端口进入公网中Switch B的端口Ethernet1/0/2。Switch B将该报文在VLAN 10内转发,发送到端口Ethernet1/0/1。
l 报文从Switch B的端口Ethernet1/0/1发送到另一侧的用户网络,进入Switch C的端口Ethernet1/0/2。Switch C将该报文在VLAN 10内转发,发送至端口Ethernet1/0/1。由于端口Ethernet1/0/1为Access端口,交换机去掉报文的外层VLAN Tag,恢复原来的报文。
l 反方向的转发过程相同。
配置完成以后,Switch A和Switch C所连接的用户网络就能够收到对端发来的数据包。
