00-2总述
本章节下载 (1.3 MB)
目 录
H3C技术有限公司提供多种获取资料的途径，方便用户及时获得产品相关的资料和新增特性文档。资料的主要获取方式：
l
通过随机光盘获取
l
通过H3C网站获取
l
通过软件版本发布配套资料获取
H3C为每台设备都附带有随机光盘，光盘中包含该型号产品的成套电子版手册，包括：操作手册、命令手册、安装手册、兼容性手册。用户安装随机光盘中的浏览程序之后，可以通过操作界面方便地检索到所需的内容。
由于产品版本升级或其它原因，手册内容会不定期进行更新，随机光盘中的内容可能滞后于最新的软件版本。除非另有约定，本手册仅作为使用指导，本手册中的所有陈述、信息和建议不构成任何明示或暗示的担保。最新的软件版本配套资料请到H3C网站上进行查询。
通过H3C网站查询和下载与该版本配套的产品资料，方法如下。
|
如何申请帐号 |
首先，登录到http:// www.h3c.com.cn网站的主页；单击［登录/注册］，然后输入用户名、密码，并单击<注册>即可。 |
|
如何获取产品资料 |
单击主页的［文档中心］，然后即可按产品类别来查询资料； 选择产品后即可弹出相应的产品明细列表； 指定了设备类型后，即可选择与该产品相关的手册。 |
由于产品软件版本升级，软件版本中可能会新增一些软件特性。用户可通过软件版本发布配套资料获取这些新增特性的相关使用文档。
& 说明：
为方便用户阅读，以下各章节中涉及容量、速率的兆比特/秒（Mbit/s)或千兆比特/秒均简称兆（M）和千兆（G），特此声明。
H3C E126以太网交换机是H3C公司自主开发的一系列L2线速以太网交换产品，是为要求具备高性能、较大端口密度且易于安装的网络环境而设计的智能型可网管交换机。
E126以太网交换机下行提供10M/100M以太网端口，上行提供1000M以太网端口。在企业网中，可以作为接入设备提供百兆到桌面应用；在城域网或者行业用户中，向下可以提供百兆电接口接入最终用户或汇接低端交换机，向上可以通过GE接口或者链路聚合汇聚到IP端局或大容量的L3交换机。
E126以太网交换机具有以下优点：
(1)
采用无风扇静音设计，尤其适合在楼道、办公室等对噪音有较高要求的地点使用。
(2)
支持VCT（Virtual Cable Test，电缆检测），便于用户进行故障定位。
(3)
支持双向端口限速，控制粒度最小可达64Kbps，便于用户进行更加细致的带宽分配。
(4)
最多支持4K个符合IEEE 802.1Q标准的VLAN，更方便用户组网。
(5)
支持RSPAN（Remote Switched Port Analyzer，远程交换端口分析），便于用户对网络的监控。
表2-1 E126以太网交换机业务特性
|
特性 |
业务特性 |
|
|
线速二层交换 |
交换容量 |
所有端口支持线速转发 8.8Gbit/s |
|
包转发率 |
6.55Mpps |
|
|
交换模式 |
存储转发模式（Store and Forward） |
|
|
VLAN |
最多支持4K个符合IEEE 802.1Q标准的VLAN（Virtual Local Area Network） 支持GVRP（GARP VLAN Registration Protocol） |
|
|
VLAN接口 |
支持一个VLAN虚接口 |
|
|
广播风暴抑制 |
支持基于端口带宽百分比的广播风暴抑制 |
|
|
组播 |
IGMP Snooping（Internet Group Management Protocol Snooping） |
|
|
生成树协议 |
支持STP/RSTP/MSTP，支持最多16个生成树实例 |
|
|
端口汇聚 |
支持通过命令行手工进行端口汇聚 支持FE（Fast Ethernet）端口汇聚和GE（Gigabit Ethernet）端口汇聚 最多可支持3个端口汇聚组，FE汇聚组最多支持8个端口，GE汇聚组最多支持2个端口（汇聚的端口必须具有相同的端口类型） |
|
|
端口镜像 |
支持一对多的端口镜像（即一个镜像端口，而对被镜像端口的数量没有限制） 支持RSPAN（Remote Switched Port Analyzer，远程交换端口分析） |
|
|
端口隔离 |
支持 |
|
|
端口自环检测 |
支持 |
|
|
端口环回 （内环和外环测试） |
支持 |
|
|
MAC地址表 |
支持地址自学习 符合IEEE 802.1D标准 最多支持8K个MAC地址 支持1K个静态MAC地址 支持添加动态/静态单播MAC地址、多播MAC地址和黑洞MAC地址 |
|
|
流控 |
支持IEEE 802.3x流控（全双工） 支持Back-pressure based flow control（背压式流控）（半双工） |
|
|
加载与升级 |
支持XModem协议实现加载升级 支持FTP（File Transfer Protocol）、TFTP（Trivial File Transfer Protocol）加载升级 |
|
|
管理 |
支持命令行接口（CLI）配置 支持Telnet远程配置 支持通过Console口配置 支持SNMP（Simple Network Management Protocol） 支持RMON （Remote Monitoring）1，2，3，9组MIB 支持H3C QuidView网管系统 支持WEB网管 支持系统日志 支持分级告警 |
|
|
维护 |
支持调试信息输出 支持PING（Packet Internet Groper）、Traceroute， Multicast Traceroute 支持Telnet远程维护 支持VCT（Virtual Cable Test）电缆检测功能 |
|
|
QoS/ACL |
每个端口支持4个输出队列 支持802.1p优先级、DSCP（Differentiated Services Codepoint Priority）优先级、ip-precedence优先级 支持端口发送和接收方向的双向端口限速，控制粒度为64 Kbit/s： l 百兆端口：速率限制的取值范围为64 Kbit/s～99968 Kbit/s l 千兆端口：速率限制的取值范围为64 Kbit/s～1000000 Kbit/s 支持WRR（Weighted Round Robin）、HQ+WRR（High-Priority Queueing + WRR）队列调度算法 支持未知多播报文丢弃 |
|
|
安全特性 |
用户分级管理和口令保护 支持Guest VLAN 支持IEEE 802.1X认证 支持基于MAC地址的认证 支持集中MAC地址认证 支持SSH 2.0 |
|
|
DHCP（Dynamic Host Configuration Protocol） |
支持DHCP Client 支持DHCP snooping |
|
|
NTP |
支持 |
|
|
HGMP V2 |
支持 |
|
E126以太网交换机组网方式灵活，既可应用于企业网络，也可应用于宽带接入，下面是两种典型的组网方式。
在城域网当中，E126以太网交换机作为接入设备，通过100Mbit/s接口直接接入用户，上行与汇聚层交换机（三层交换机）或Quidway MA5200智能业务网关相连，再通过路由器连接到城域网的核心层，实现千兆到骨干、百兆到桌面的城域网全网解决方案。

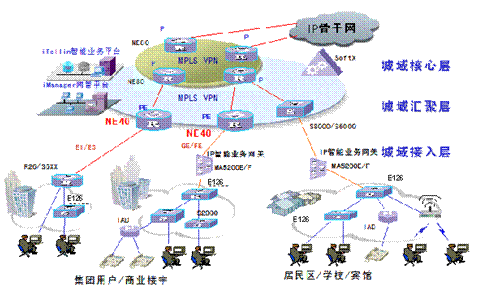

图3-1 E126以太网交换机城域网组网图
在校园网中，E126以太网交换机作为桌面交换设备处于接入层，通过100M接口直接接入各个教学办公楼里的用户，以1000M的上行接口与学校的核心交换机相连，再通过路由器连接到教育网，实现了教育网内的信息互通与资源共享。

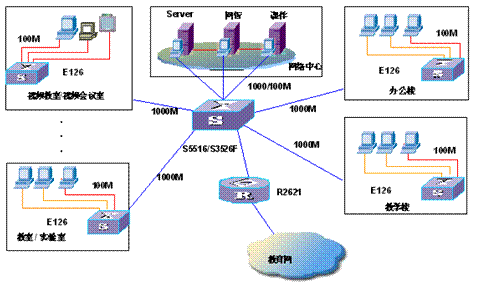

图3-2 E126以太网交换机教育网组网图
不同款型规格的资料略有差异, 详细信息请向具体销售和400咨询。H3C保留在没有任何通知或提示的情况下对资料内容进行修改的权利!
