第1章  NTP

1.1  NTP简介

NTP（Network Time Protocol，网络时间协议）是由RFC1305定义的时间同步协议，用来在分布式时间服务器和客户端之间进行时间同步。NTP使用UDP端口123进行报文的传输。

NTP的目标是对网络内所有具有时钟的设备进行时钟同步，使网络内所有设备的时钟基本保持一致，从而使设备能够提供基于统一时间的多种应用。

对于运行NTP的本地系统，既可以接受来自其他时钟源的同步，又可以作为时钟源同步其他时钟，并且可以通过交换NTP报文互相同步。

1.1.1  NTP的应用

NTP主要应用于需要网络中所有设备的时钟保持一致的场合，比如：

l              在网络管理中，对从不同设备采集而得的日志信息、调试信息进行分析时，需要以时间作为参照依据。

l              计费系统要求所有设备的时钟一致。

l              完成某些功能，如定时重新启动网络中的所有设备，要求所有设备的时钟保持一致。

l              多个系统协同处理同一个比较复杂的事件时，为保证正确的执行顺序，多个系统必须参考同一时钟。

l              在备份服务器和客户机之间进行增量备份时，要求备份服务器和所有客户机之间的时钟同步。

对于网络中的设备，如果依靠管理员手工输入命令来修改系统时钟是不可能的，这不但工作量巨大，而且也不能保证时钟的精确性。但通过配置NTP，可以很快将网络中设备的时钟同步，同时也能保证很高的精度。

NTP的优势如下：

l              采用分层的方法来定义时钟的准确度，可以迅速同步网络中各设备的时间。

l              支持访问控制和MD5验证。

l              可以选择采用单播、组播或广播方式发送协议报文。



1.1.2  NTP工作原理

NTP的基本工作原理如图1-1所示。

以太网交换机A（LS_A）和以太网交换机B（LS_B）通过以太网端口相连，它们都有自己独立的系统时钟，需要通过NTP实现各自系统时钟的自动同步。为便于理解，作如下假设：

l              在LS_A和LS_B的系统时钟同步之前，LS_A的时钟设定为10:00:00am，LS_B的时钟设定为11:00:00am。

l              把LS_B作为NTP时间服务器，即LS_A将使自己的时钟与LS_B的时钟同步。

l              数据包在LS_A和LS_B之间单向传输所需要的时间为1秒。

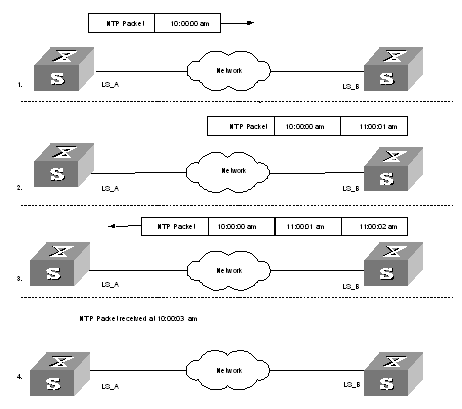

图1-1 NTP基本原理图

系统时钟同步的工作过程如下：

l              LS_A发送一个NTP消息包给LS_B，该消息包带有它离开LS_A时的时间戳，该时间戳为10:00:00am（T₁）。

l              当此NTP消息包到达LS_B时，LS_B加上自己的时间戳，该时间戳为11:00:01am（T₂）。

l              当此NTP消息包离开LS_B时，LS_B再加上自己的时间戳，该时间戳为11:00:02am（T₃）。

l              当LS_A接收到该响应消息包时，加上一个新的时间戳，该时间戳为10:00:03am（T₄）。

至此，LS_A已经拥有足够的信息来计算两个重要的参数：

l              NTP消息来回一个周期的时延Delay=（T₄-T₁）-（T₃-T₂）。

l              LS_A相对LS_B的时间差offset=（（T₂-T₁）+（T₃-T₄））/2。

这样，LS_A就能够根据这些信息来设定自己的时钟，使之与LS_B的时钟同步。

以上内容只是对NTP工作原理的粗略描述，详细内容请参阅RFC1305。

1.1.3  NTP的工作模式

根据网络结构和以太网交换机在网络中的位置，本地以太网交换机可以采用多种NTP工作模式进行时间同步。

1. 客户/服务器模式

图1-2 客户/服务器模式

2. 对等体模式

图1-3 对等体模式

主动对等体先发出时钟同步报文，其对等体自动工作在被动对等体模式。

如果对等体双方都有参考时钟，则以层数小的时钟为准。

3. 广播模式

图1-4 广播模式

4. 组播模式

图1-5 组播模式

H3C E126以太网交换机能支持的NTP工作模式情况如表1-1所示。

表1-1 H3C E126以太网交换机能支持的NTP工作模式

NTP工作模式	H3C E126以太网交换机支持情况说明
客户/服务器模式	E126上配置NTP服务器模式，即：把远程服务器作为本地时间服务器，本地以太网交换机作为客户端
对等体模式	E126上配置NTP对等体模式，即：把远程服务器作为本地以太网交换机的对等体，本地交换机作为主动对等体
广播模式	l      E126上配置NTP广播服务器模式，即：本地以太网交换机的一个接口发送NTP的广播消息包 l      E126上配置NTP广播客户端模式，即：本地以太网交换机的一个接口接收NTP的广播信息包
组播模式	l      E126上配置NTP组播服务器模式，即：本地以太网交换机的一个接口发送NTP组播消息包 l      E126上配置NTP组播客户端模式，即：本地以太网交换机的一个接口接收NTP组播消息包



1.2  配置NTP工作模式

根据以太网交换机在网络中的位置和网络结构，交换机可设置的NTP工作模式有：

l              NTP客户端模式

l              NTP服务器模式

l              NTP对等体模式

l              NTP广播服务器模式

l              NTP广播客户端模式

l              NTP组播服务器模式

l              NTP组播客户端模式

1.2.1  配置准备

当E126交换机采用NTP服务器模式或NTP对等体模式，只需要在客户端或主动对等体进行配置，服务器端和被动对等体不需要进行配置；当E126交换机采用NTP广播模式或NTP组播模式，则需要在作为NTP广播/组播服务器和NTP广播/组播客户端的设备上都进行配置。

1.2.2  配置过程

表1-2 NTP工作模式的配置过程

操作	命令	说明
进入系统视图	system-view	-
配置NTP客户端模式	ntp-service unicast-server { remote-ip | server-name } [ authentication-keyid key-id | priority | source-interface interface-type interface-number | version number ]*	可选 缺省情况下，没有配置以太网交换机工作在NTP客户端模式
配置NTP对等体模式	ntp-service unicast-peer { remote-ip | peer-name } [ authentication-keyid key-id | priority | source-interface interface-type interface-number | version number ]*	可选 缺省情况下，没有配置以太网交换机工作在对等体模式
进入VLAN接口视图	interface Vlan-interface vlan-id	-
配置NTP广播客户端模式	ntp-service broadcast-client	可选 缺省情况下，没有配置以太网交换机工作在NTP广播客户端模式
配置NTP广播服务器模式	ntp-service broadcast-server [ authentication-keyid key-id | version number ]*	可选 缺省情况下，没有配置以太网交换机工作在NTP广播服务器模式
配置NTP组播客户端模式	ntp-service multicast-client [ ip-address ]	可选 缺省情况下，没有配置以太网交换机工作在NTP组播客户端模式
配置NTP组播服务器模式	ntp-service multicast-server [ ip-address ] [ authentication-keyid key-id | ttl ttl-number | version number ]*	可选 缺省情况下，没有配置以太网交换机工作在NTP组播服务器模式



1. E126交换机工作在NTP服务器模式

l              remote-ip或server-name所指定的远程服务器作为NTP时间服务器。本地以太网交换机作为客户端，它的时钟可以同步到NTP服务器，而NTP服务器的时钟不会同步到本地客户端。

l              remote-ip不能为广播、组播地址或参考时钟的IP地址。

2. E126交换机工作在NTP对等体模式

l              remote-ip或peer-name所指定的远程服务器作为本地以太网交换机的对等体，本地交换机运行在主动对等体模式。此时，本地设备的时钟可以同步到远程服务器，而远程服务器的时钟也能同步到本地设备。

l              remote-ip不能为广播、组播地址或参考时钟的IP地址。

3. E126交换机工作在NTP组播服务器模式

当E126交换机工作在NTP组播服务器模式时，它最多可以支持1024个组播客户端。



1.3  配置访问控制权限

配置NTP服务器访问控制权限仅提供了一种最小限度的安全措施，更安全的方法是进行身份验证。

当NTP服务器有一个访问请求时，该请求按照最大访问权限到最小访问权限依次匹配，匹配顺序为peer、server、synchronization、query。

表1-3 设置对本地交换机NTP服务的访问控制权限

操作	命令	说明
进入系统视图	system-view	-
设置对本地交换机NTP服务的访问控制权限	ntp-service access { peer | query | server | synchronization } acl-number	可选 缺省情况下，对本地NTP服务器的访问控制权限为peer



1.4  配置NTP验证功能

在一些对安全性要求较高的网络中，运行NTP协议时需要启用验证功能。通过客户端和服务器端的密码验证，从而保证了客户端只与通过验证的设备进行同步，提高了网络安全性。

1.4.1  配置准备

配置NTP验证功能分为两个部分：

l              配置客户端的NTP验证

l              配置服务器的NTP验证

在配置NTP验证功能时，应注意以下原则：

l              如果客户端没有使能NTP验证功能，不论服务器是否使能NTP验证，客户端均可以与服务器端同步（其他配置无误）。

l              如果使能了NTP验证功能，应同时配置可信的密钥。

l              服务器的配置与客户端的配置应保持一致。

l              客户端只会同步到提供可信密钥的服务器，如果服务器提供的密钥不是可信的密钥，那么客户端不会与其同步。

1.4.2  配置过程

1. 配置客户端的NTP验证

表1-4 客户端NTP验证的配置过程

操作	命令	说明
进入系统视图	system-view	-
使能全局NTP验证功能	ntp-service authentication enable	必选 缺省情况下，关闭NTP验证功能
配置NTP验证密钥	ntp-service authentication-keyid key-id authentication-mode md5 value	必选 缺省情况下，没有设置NTP验证密钥
配置指定密钥为可信验证密钥	ntp-service reliable authentication-keyid key-id	必选 缺省情况下，没有设置可信验证密钥
将指定密钥与对应的NTP服务器关联	NTP客户端模式： ntp-service unicast-server { remote-ip | server-name } [ authentication-keyid key-id | priority | source-interface interface-type interface-number | version number ]*	l      对于NTP客户端模式和NTP对等体模式，必须在客户端将指定密钥与对应的NTP服务器进行关联 l      可以在配置NTP工作模式的同时，将NTP服务器与验证密钥进行关联；也可以在配置好NTP工作模式后，通过本命令进行关联操作
	对等体模式： ntp-service unicast-peer { remote-ip | peer-name } [ authentication-keyid key-id | priority | source-interface interface-type interface-number | version number ]*





2. 配置服务器端的NTP验证

表1-5 服务器端的NTP验证配置过程

操作	命令	说明
进入系统视图	system-view	-
使能NTP验证功能	ntp-service authentication enable	必选 缺省情况下，关闭NTP身份验证功能
配置NTP验证密钥	ntp-service authentication-keyid key-id authentication-mode md5 value	必选 缺省情况下，没有设置NTP验证密钥
配置指定密钥为可信验证密钥	ntp-service reliable authentication-keyid key-id	必选 缺省情况下，没有设置可信验证密钥
进入VLAN接口视图	interface Vlan-interface vlan-id	-
将指定密钥与对应的NTP服务器关联	广播服务器模式： ntp-service broadcast-server authentication-keyid key-id	l      对于NTP广播服务器模式和NTP组播服务器模式，必须在服务器端将指定密钥与对应的NTP服务器进行关联 l      可以在配置NTP工作模式的同时，将NTP服务器与验证密钥进行关联；也可以在配置好NTP工作模式后，通过本命令进行关联操作
	组播服务器模式： ntp-service multicast-server authentication-keyid key-id





1.5  配置NTP可选参数

NTP可选参数的配置如下：

l              设置本地发送NTP报文的接口

l              设置本地允许建立的动态会话数目

l              设置禁止接口接收NTP报文

表1-6 NTP可选参数的配置

操作	命令	说明
进入系统视图	system-view	-
设置本地发送NTP消息的接口	ntp-service source-interface Interface-type interface-number	可选
设置本地允许建立的动态会话数目	ntp-service max-dynamic-sessions number	可选 缺省情况下，本地允许建立的动态会话数目为100
进入VLAN接口视图	interface Vlan-interface vlan-id	-
设置禁止接口接收NTP报文	ntp-service in-interface disable	可选 缺省情况下，接口接收NTP报文





1.6  NTP配置显示

完成上述配置后，在任意视图下执行display命令，可以显示配置NTP后的运行情况。通过查看显示信息，用户可以验证配置的效果。

表1-7 NTP配置显示

操作	命令	说明
显示NTP服务的状态信息	display ntp-service status	display命令可以在任意视图下执行
显示NTP服务维护的会话信息	display ntp-service sessions [ verbose ]
显示从本地设备回溯到参考时钟源的各个NTP时间服务器的简要信息	display ntp-service trace



1.7  NTP典型配置举例

1.7.1  配置NTP服务器模式

1. 组网需求

H3C1设置本地时钟作为NTP主时钟，层数为2。



E126以H3C1作为时间服务器，将自己设置为客户端模式，则H3C1自动工作在服务器模式。

2. 组网图

图1-6 NTP服务器模式配置组网图

3. 配置步骤

以下配置都是在E126上进行。

# 同步前查看E126的NTP状态。

<E126> display ntp-service status

 Clock status: unsynchronized

 Clock stratum: 16

 Reference clock ID: none

 Nominal frequency: 100.0000 Hz

 Actual frequency: 100.0000 Hz

 Clock precision: 2^17

 Clock offset: 0.0000 ms

 Root delay: 0.00 ms

 Root dispersion: 0.00 ms

 Peer dispersion: 0.00 ms

 Reference time: 00:00:00.000 UTC Jan 1 1900(00000000.00000000)

# 设置H3C1为时间服务器。

<E126> system-view

[E126] ntp-service unicast-server 1.0.1.11

# 以上配置将E126向H3C1进行时间同步，同步后观测E126的NTP状态。

[E126] display ntp-service status

 Clock status: synchronized

 Clock stratum: 3

 Reference clock ID: 1.0.1.11

 Nominal frequency: 100.0000 Hz

 Actual frequency: 100.0000 Hz

 Clock precision: 2^17

 Clock offset: 3.6130 ms

 Root delay: 15.61 ms

 Root dispersion: 4.00 ms

 Peer dispersion: 10.94 ms

 Reference time: 11:28:11.883 UTC May 6 2006(C80706CB.E22B1704)

此时E126已经与H3C1同步，层数为3，比H3C1的层数大1。

# 查看E126的NTP会话信息，可以看到E126与H3C1建立了连接。

[E126] dis ntp-service sessions

     source        reference       stra reach poll  now offset  delay disper

**************************************************************************

[12345]1.0.1.11    127.127.1.0       2    31   64    2    5.9   15.0    0.9

note: 1 source(master),2 source(peer),3 selected,4 candidate,5 configured

1.7.2  配置NTP对等体模式

1. 组网需求

H3C2设置本地时钟作为NTP主时钟，层数为2。

E126以H3C2作为时间服务器，将自己设置为客户端，则H3C2自动工作在服务器模式。同时，H3C3将E126设为对等体。



2. 组网图

图1-7 NTP对等体模式配置组网图

3. 配置步骤

(1)        配置E126

# 设置H3C2为时间服务器。

<E126> system-view

[E126] ntp-service unicast-server 3.0.1.31

(2)        配置H3C3（E126已经向H3C2同步后）

# 进入系统视图。

<H3C3> system-view

# 本地同步后，设置E126为对等体。

[H3C3] ntp-service unicast-peer 3.0.1.32

以上配置将E126和H3C3配置为对等体，H3C3处于主动对等体模式，E126处于被动对等体模式，由于H3C3本地时钟的层数为1，而E126的层数为3，所以E126向H3C3同步。

同步后观测E126的状态为：

[E126] display ntp-service status

 Clock status: synchronized

 Clock stratum: 2

 Reference clock ID: 3.0.1.32

 Nominal frequency: 100.0000 Hz

 Actual frequency: 100.0000 Hz

 Clock precision: 2^17

 Clock offset: 0.0000 ms

 Root delay: 49.64 ms

 Root dispersion: 3.93 ms

 Peer dispersion: 0.00 ms

 Reference time: 11:37:45.506 UTC May 6 2006(C8070909.81A682B6)

此时E126已经与H3C3同步，层数为2，比H3C3大1。

# 查看E126的NTP会话信息，可以看到E126与H3C3建立了连接。

[E126] display ntp-service sessions

       source          reference       stra reach poll  now offset  delay disper

**************************************************************************

 [1234] 3.0.1.32     LOCL               1     6   64  94d    0.0   49.6    0.5

  [245] 3.0.1.31     127.127.1.0       2    31   64  94d    0.0   14.0    1.8

note: 1 source(master),2 source(peer),3 selected,4 candidate,5 configured

Total associations :  2

1.7.3  配置NTP广播模式

1. 组网需求

H3C3设置本地时钟作为NTP主时钟，层数为2，并由Vlan-interface2向外发送广播消息包。

设置E126-1和E126-2分别从各自的Vlan-interface2监听广播消息。



2. 组网图

图1-8 NTP广播模式配置组网图

3. 配置步骤

(1)        配置H3C3

# 进入系统视图。

<H3C3> system-view

[H3C3]

# 进入接口Vlan-interface2视图。

[H3C3] interface Vlan-interface 2

[H3C3-Vlan-interface2]

# 设置为广播服务器，从Vlan-interface2发送广播消息包。

[H3C3-Vlan-interface2] ntp-service broadcast-server

(2)        配置E126-1

# 进入系统视图。

<E126-1> system-view

[E126-1]

# 进入接口Vlan-interface2视图。

[E126-1] interface Vlan-interface 2

[E126-1-Vlan-interface2]

# 设置为广播客户端。

[E126-1-Vlan-interface2] ntp-service broadcast-client

(3)        配置E126-2

# 进入系统视图。

<E126-2> system-view

[E126-2]

# 进入接口Vlan-interface2视图。

[E126-2] interface Vlan-interface 2

[E126-2-Vlan-interface2]

# 设置为广播客户端。

[E126-2-Vlan-interface2] ntp-service broadcast-client

以上配置将E126-1和 E126-2配置为从Vlan-interface2监听广播消息，而H3C3从Vlan-interface2发送广播消息包，由于E126-2与H3C3不在相同的网段，所以接收不到H3C3发出的广播包，而E126-1接收到H3C3发出的广播包后与其同步。

同步后观测E126-1的状态为：

[E126-1] display ntp-service status

 Clock status: synchronized

 Clock stratum: 3

 Reference clock ID: 3.0.1.31

 Nominal frequency: 100.0000 Hz

 Actual frequency: 100.0000 Hz

 Clock precision: 2^17

 Clock offset: 0.0000 ms

 Root delay: 14.22 ms

 Root dispersion: 6.27 ms

 Peer dispersion: 10.94 ms

 Reference time: 11:46:52.843 UTC May 6 2006(C8070B2C.D7F7DFA0)

此时E126-1已经与H3C3同步，层数为3，比H3C3大1。

# 查看E126-1的NTP会话信息情况，可以看到E126-1与H3C3建立了连接。

[E126-1] display ntp-service sessions

    source        reference       stra reach poll  now offset  delay disper

**************************************************************************

[1]3.0.1.31       127.127.1.0        2     2   64   21    0.0   14.2   63.3

note: 1 source(master),2 source(peer),3 selected,4 candidate,5 configured

1.7.4  配置NTP组播模式

1. 组网需求

H3C3设置本地时钟作为NTP主时钟，层数为2，并从Vlan-interface2向外发送组播消息包。

设置E126-1和E126-2分别从各自的Vlan-interface2监听组播消息。



2. 组网图

图1-9 NTP组播模式配置组网图

3. 配置步骤

(1)        配置H3C3

# 进入系统视图。

<H3C3> system-view

[H3C3]

# 进入Vlan-interface2接口视图。

[H3C3] interface Vlan-interface 2

# 设置H3C3为组播服务器。

[H3C3-Vlan-interface2] ntp-service multicast-server

(2)        配置E126-1

# 进入系统视图。

<E126-1> system-view

[E126-1]

# 进入Vlan-interface2接口视图。

[E126-1] interface Vlan-interface 2

# 设置3100-1为组播客户端。

[E126-1-Vlan-interface2] ntp-service multicast-client

(3)        配置E126-2

# 进入系统视图。

<E126-2> system-view

[E126-2]

# 进入Vlan-interface2接口视图。

[E126-2] interface Vlan-interface 2

# 设置H3C1为组播客户端。

[E126-2-Vlan-interface2] ntp-service multicast-client

以上配置将E126-1和 E126-2配置为从Vlan-interface2监听组播消息，而H3C3从Vlan-interface2发送组播消息包，由于E126-2与H3C3不在同一网段，所以E126-2收不到H3C3发出的组播包，而E126-1接收到H3C3发出的组播包后与其同步。

同步后观测E126-1的状态为：

[E126-1] display ntp-service status

 Clock status: synchronized

 Clock stratum: 3

 Reference clock ID: 3.0.1.31

 Nominal frequency: 100.0000 Hz

 Actual frequency: 100.0000 Hz

 Clock precision: 2^17

 Clock offset: -18.4160 ms

 Root delay: 0.00 ms

 Root dispersion: 4.60 ms

 Peer dispersion: 10.94 ms

 Reference time: 11:54:28.895 UTC May 6 2006(C8070CF4.E53836A8)

此时E126-1已经与H3C3同步，层数为3，比H3C3大1。

# 查看E126-1的NTP会话信息，可以看到E126-1与H3C3建立了连接。

[E126-1] display ntp-service sessions

   source        reference       stra reach poll  now offset  delay disper

**************************************************************************

[1]3.0.1.31     127.127.1.0         2    31   64   14   -2.6    0.0    1.8

note: 1 source(master),2 source(peer),3 selected,4 candidate,5 configured

1.7.5  配置带身份验证的NTP服务器模式

1. 组网需求

H3C1设置本地时钟作为NTP主时钟，层数为2。

E126以H3C1作为时间服务器，将自己设置为客户端模式，则H3C1自动工作在服务器模式，同时两端配置NTP验证。



2. 组网图

图1-10 带身份验证的NTP服务器模式配置组网图

3. 配置步骤

(1)        配置E126

# 进入系统视图。

<E126> system-view

[E126]

# 设置H3C1为时间服务器。

[E126] ntp-service unicast-server 1.0.1.11

# 配置NTP验证。

[E126] ntp-service authentication enable

#设置编号为42的MD5密钥，内容为“aNiceKey”。

[E126] ntp-service authentication-keyid 42 authentication-mode md5 aNiceKey

# 指定密钥为可信密钥。

[E126] ntp-service reliable authentication-keyid 42

[E126] ntp-service unicast-server 1.0.1.11 authentication-keyid 42



以上配置将E126向H3C1进行时间同步，但由于H3C1没有使能NTP身份验证，所以E126还是无法向H3C1同步。

现在，向H3C1增加以下配置：

# 在H3C1上启动身份验证。

[H3C1] system-view

[H3C1] ntp-service authentication enable

# 设置编号为42的MD5密钥，内容为“aNiceKey”。

[H3C1] ntp-service authentication-keyid 42 authentication-mode md5 aNiceKey

# 指定密钥为可信密钥。

[H3C1] ntp-service reliable authentication-keyid 42

此时，E126可以向H3C1同步，同步后观测E126的状态为：

[E126] display ntp-service status

 Clock status: synchronized

 Clock stratum: 3

 Reference clock ID: 1.0.1.11

 Nominal frequency: 100.0000 Hz

 Actual frequency: 100.0000 Hz

 Clock precision: 2^17

 Clock offset: 3.6130 ms

 Root delay: 15.61 ms

 Root dispersion: 4.00 ms

 Peer dispersion: 10.94 ms

 Reference time: 11:28:11.883 UTC May 6 2006(C80706CB.E22B1704)

可以看出，E126已经与H3C1同步，层数为3，比H3C1大1。

# 查看E126的NTP会话信息，可以看到E126与H3C1建立了连接。

<E126> display ntp-service sessions

     source        reference       stra reach poll  now offset  delay disper

**************************************************************************

[12345]1.0.1.11    127.127.1.0       2    31   64    2    5.9   15.0    0.9

note: 1 source(master),2 source(peer),3 selected,4 candidate,5 configured
