H3C无线控制器IPv6地址静态典型配置举例



























































Copyright © 2023 新华三技术有限公司 版权所有,保留一切权利。

非经本公司书面许可,任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部,并不得以任何形式传播。

除新华三技术有限公司的商标外,本手册中出现的其它公司的商标、产品标识及商品名称,由各自权利人拥有。

本文档中的信息可能变动,恕不另行通知。



1  简介

本文档介绍IPv6静态地址配置举例。

2  特性使用指南

2.1  使用场合

用于配置IPv6静态地址的设备相互通信。

2.2  配置前提

本文档不严格与具体软、硬件版本对应,如果使用过程中与产品实际情况有差异,请参考以设备实际情况为准。

本文档中的配置均是在实验室环境下进行的配置和验证,配置前设备的所有参数均采用出厂时的缺省配置。如果您已经对设备进行了配置,为了保证配置效果,请确认现有配置和以下举例中的配置不冲突。

本文档假设您已了解IPv6基础和WLAN接入相关特性。

3  配置举例

3.1  组网需求

·     将AP、AC的以太网端口分别加入相应的VLAN里,在VLAN接口上配置IPv6地址,验证它们之间的互通性。

·     AC的VLAN 10接口的全球单播地址为2001::1/64。

·     Client上安装了IPv6,根据IPv6邻居发现协议自动配置IPv6地址。

图1 IPv6地址静态配置组网图



3.2  配置步骤

(1)     配置AC基本功能

配置AP接入、无线服务、AC IP地址、射频状态等(略)。

(2)     配置IPv6地址

单击页面底部的<系统>按钮,进入“系统”菜单页面,然后单击页面左侧导航栏的[网络配置/接口],进入VLAN接口配置页面配置IPv6地址,手工配置VLAN10接口地址为2001::1,前缀长度为64。

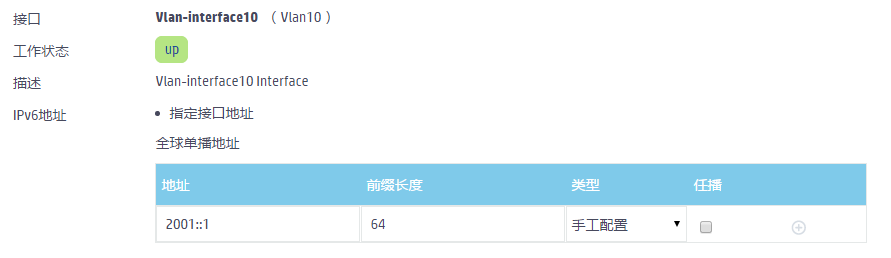

图2 配置IPv6地址



(3)     配置VLAN接口10允许发布RA消息

单击页面底部的<系统>按钮,进入“系统”菜单页面,然后单击页面左侧导航栏的[网络配置/服务/ND],进入“ND”页面,点击[高级设置/接口上的RA设置],允许VLAN 10接口发布RA消息。

(4)     配置Client

Client上安装IPv6,根据IPv6邻居发现协议自动配置IPv6地址。

3.3  验证结果

在Client上使用Ping测试和AC的互通性。

4  相关资料

·     《H3C 无线控制器产品 Web配置指导》
