09-附录C 产品指示灯介绍
本章节下载： 09-附录C 产品指示灯介绍 (523.90 KB)
目 录
C.2.1 NSQM5AIASKA1/NSQM5AIASKB1 AI安全业务板指示灯
C.2.2 NS-AFCEMPC0/NS-ADEEMPA0/NS-ADEEMPC0/NS-ADEEMPC1业务板指示灯
C.2.3 NS-FWEMPA0/NS-FWEMPA1业务板指示灯
C.2.4 NS-AFC2000EMPA1/NS-AFC2000EMPB1/NS-FWEMPB1业务板指示灯
M9000-AI设备提供种类丰富的指示灯，通过查看指示灯的状态，可以判断设备的运行情况。获取更多的单板指示灯状态信息，请参见相应单板手册。
主控板的指示灯示意图如下：

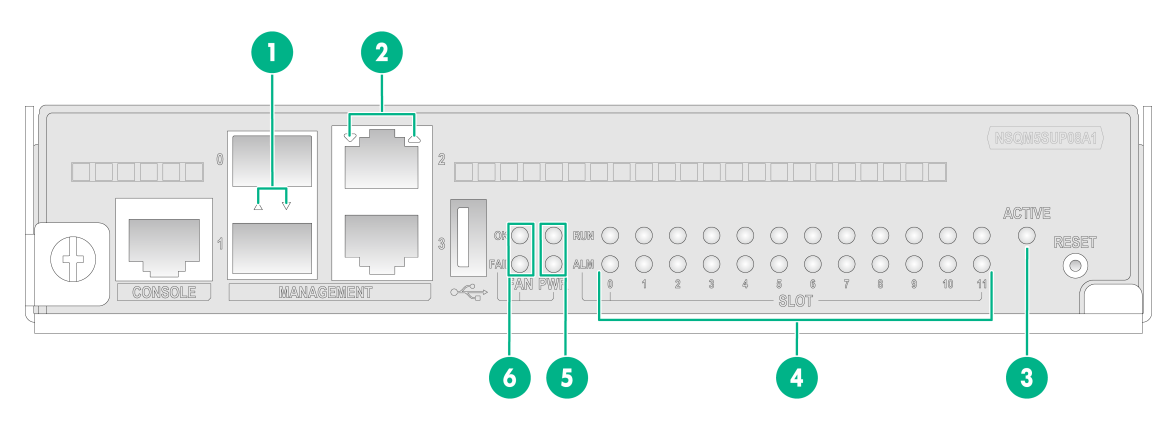

图C-1 NSQM5SUP08A1主控板指示灯示意图
|
(1) 管理以太网光接口指示灯 |
(2) 管理以太网电接口指示灯 |
|
(3)主控板主用/备用状态指示灯 |
(4) 单板状态指示灯 |
|
(5) 电源状态指示灯 |
(6) 风扇状态指示灯 |

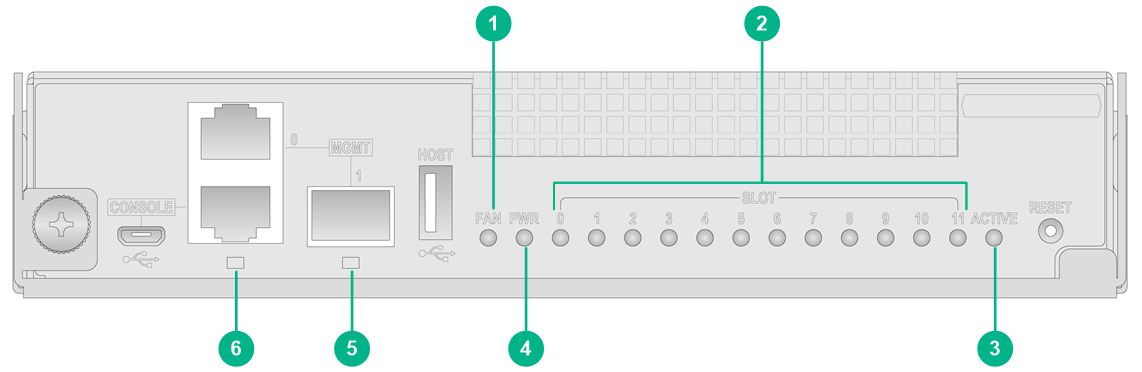

图C-2 NSQM5SUP08A0-CN主控板指示灯示意图
|
(1) 风扇状态指示灯 |
(2) 单板状态指示灯 |
|
(3) 主控板主用/备用状态指示灯 |
(4) 电源状态指示灯 |
|
(5) 管理以太网光接口指示灯 |
(6) 管理以太网电接口指示灯 |

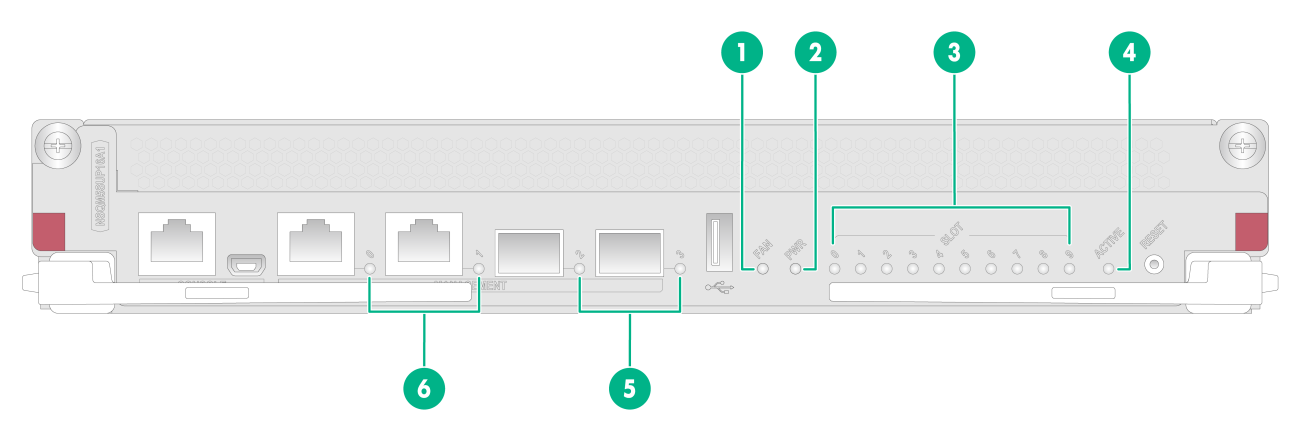

图C-3 NSQM5SUP16A1主控板指示灯示意图
|
(1) 风扇状态指示灯 |
(2) 电源状态指示灯 |
|
(3) 单板状态指示灯 |
(4) 主控板主用/备用状态指示灯 |
|
(5) 管理以太网光接口指示灯 |
(6) 管理以太网电接口指示灯 |
主控板上提供管理以太网电接口/管理以太网光接口指示灯。通过查看指示灯状态，可以判断出接口的链路状态及当前数据收发状态，具体请参见表C-1。
表C-1 管理以太网电接口/管理以太网光接口指示灯含义
|
指示灯状态 |
指示灯含义 |
|
闪烁 |
管理以太网电接口/管理以太网光接口链路连通，且正在传输数据 |
|
常亮 |
管理以太网电接口/管理以太网光接口链路连通 |
|
灯灭 |
管理以太网电接口/管理以太网光接口链路没有连通 |
主控板上提供了电源状态指示灯PWR，通过查看指示灯状态，可以判断出电源模块状态，具体请分别参见表C-2、表C-3和表C-4。
表C-2 NSQM5SUP08A1主控板上电源状态指示灯含义
|
指示灯状态 |
指示灯含义 |
|
|
OK |
FAIL |
|
|
常亮 |
灯灭 |
所有在位的电源模块正常工作 |
|
灯灭 |
灯亮 |
任意一个电源模块存在故障 |
|
灯灭 |
灯灭 |
设备未上电 |
表C-3 NSQM5SUP08A0-CN主控板上电源状态指示灯含义
|
指示灯状态 |
指示灯含义 |
|
绿色常亮 |
所有在位的电源模块正常工作 |
|
红色常亮 |
一个或多个电源模块存在故障 |
|
灯灭 |
设备未上电 |
表C-4 NSQM5SUP16A1主控板上电源状态指示灯含义
|
指示灯状态 |
指示灯含义 |
|
绿色常亮 |
所有在位的电源模块正常工作 |
|
红色常亮 |
任意一个电源模块存在故障 |
|
灯灭 |
设备未上电 |
主控板上提供风扇状态指示灯FAN，通过查看指示灯状态，可以判断出风扇模块状态，具体请分别参见表C-5、表C-6和表C-7。
表C-5 NSQM5SUP08A1主控板上风扇状态指示灯含义
|
指示灯状态 |
指示灯含义 |
|
|
OK |
FAIL |
|
|
常亮 |
灯灭 |
所有风扇框模块工作正常 |
|
灯灭 |
灯亮 |
任意一个风扇框存在故障或设备中至少一个风扇框不在位 |
|
灯灭 |
灯灭 |
设备未上电 |
表C-6 NSQM5SUP08A0-CN主控板上风扇状态指示灯含义
|
指示灯状态 |
指示灯含义 |
|
绿色常亮 |
所有风扇框模块工作正常 |
|
红色常亮 |
任意一个风扇框存在故障或机箱中无风扇框在位 |
|
灯灭 |
设备未上电 |
表C-7 NSQM5SUP16A1主控板上风扇状态指示灯含义
|
指示灯状态 |
指示灯含义 |
|
绿色常亮 |
所有在位的风扇框正常工作 |
|
红色常亮 |
任意一个风扇框存在故障或设备中至少一个风扇框不在位 |
|
灯灭 |
设备未上电 |
主控板上提供主控板主用/备用状态指示灯（ACTIVE）。通过查看指示灯状态，可以判断出主控板的主用/备用状态，具体请参见表C-8。
表C-8 主控板主用/备用状态指示灯含义
|
指示灯状态 |
指示灯含义 |
|
常亮 |
该主控板工作在主用状态 |
|
灯灭 |
可能的情况如下： · 该主控板工作在备用状态 · 主控板有故障（具体判断主控板是否出现故障，请结合单板状态指示灯） |
主控板上提供了单板状态指示灯（SLOT），不同编号的指示灯用于指示对应槽位的单板状态（包括主用主控板、备用主控板、接口交换板和交换网板）。指示灯的具体含义请分别参见表C-9、表C-10和表C-11。
表C-9 NSQM5SUP08A1主控板上单板状态指示灯含义
|
指示灯状态 |
指示灯含义 |
|
|
RUN |
ALM |
|
|
闪烁（4Hz） |
常亮 |
对应槽位单板正在加载软件（如果持续处于此状态，设备当前运行的软件版本与该单板软件版本不匹配） |
|
闪烁（0.5Hz） |
灯灭 |
对应槽位单板正常工作 |
|
闪烁（0.25Hz） |
对应槽位单板温度异常（温度高于Warning高温门限或者温度低于低温告警门限） |
|
|
常亮 |
常亮 |
对应槽位单板正在启动或者对应槽位单板故障 |
|
灯灭 |
灯灭 |
单板不在位 |
表C-10 NSQM5SUP08A0-CN主控板上单板状态指示灯含义
|
指示灯状态 |
指示灯含义 |
|
绿色闪烁（0.5Hz） |
对应槽位单板正常工作 |
|
绿色闪烁（4Hz） |
对应槽位单板正在加载软件（如果持续处于此状态，设备当前运行的软件版本与该单板软件版本不匹配） |
|
绿色常亮 |
对应槽位单板正在启动 |
|
红色常亮 |
对应槽位单板有严重告警或故障 |
|
红色闪烁（0.25Hz） |
对应槽位单板温度异常（温度高于Warning高温门限或者温度低于低温告警门限） |
|
灯灭 |
对应槽位单板不在位或者对应槽位单板故障 |
表C-11 NSQM5SUP16A1主控板上单板状态指示灯含义
|
指示灯状态 |
指示灯含义 |
|
绿色闪烁 |
对应槽位单板正在加载软件 |
|
绿色常亮 |
对应槽位单板处于加载软件前或运行正常 |
|
红色常亮 |
对应槽位单板温度异常（温度高于Warning高温门限或者温度低于低温告警门限） |
NSQM5AIASKA1/NSQM5AIASKB1 AI安全业务板提供了多个指示灯，用于指示业务板的工作状态，指示灯状态及说明如表C-12所示。
表C-12 NSQM5AIASKA1/NSQM5AIASKB1 AI安全业务板指示灯说明
|
指示灯 |
指示灯丝印 |
指示灯状态 |
说明 |
|
系统状态指示灯 |
|
绿色常亮 |
系统状态正常 |
|
绿色闪烁 |
HDM正在初始化 |
||
|
黄绿色闪烁 |
系统出现一般性告警，包括BMC监控告警、硬件告警 |
||
|
橙色闪烁 |
系统出现严重告警，包括BMC监控告警、硬件告警、CPU硬件异常告警 |
||
|
系统上电/待机按键指示灯 |
|
绿色常亮 |
系统处于上电状态 |
|
绿色闪烁 |
系统处于上电过程中 |
||
|
橙色常亮 |
系统处于待机状态 |
||
|
橙色闪烁 |
电源异常 |
||
|
灯灭 |
系统处于下电状态 |
||
|
用户登录状态指示灯 |
UID |
灯常亮 |
UID按钮被按下 |
|
灯闪烁（1Hz） |
系统处于远程管理或固件升级状态 |
||
|
灯快闪（4Hz） |
HDM正在重启 |
||
|
灯灭 |
UID按钮未被按下 |
NS-AFCEMPC0/NS-ADEEMPA0/NS-ADEEMPC/NS-ADEEMPC1业务板提供了多个指示灯，用于指示业务板的工作状态，指示灯状态及说明如表C-13所示。
表C-13 NS-AFCEMPC0/NS-ADEEMPA0/NS-ADEEMPC0业务板指示灯说明
|
指示灯 |
指示灯丝印 |
指示灯状态 |
说明 |
|
CPU运行指示灯 |
RUN/ALM |
绿色快闪（4Hz） |
CPU正在加载软件 |
|
绿色慢闪（1Hz） |
CPU正常运行 |
||
|
灯灭 |
CPU未运行 |
||
|
管理以太网电接口指示灯 |
- |
LINK常亮，ACT闪烁 |
管理以太网电口链路连通，且正在传输数据 |
|
LINK常亮，ACT灯灭 |
管理以太网电口链路连通 |
||
|
LINK灯灭，ACT灯灭 |
管理以太网电口链路没有连通 |
NS-FWEMPA0/NS-FWEMPA1业务板提供了CPU运行指示灯，用于指示业务板的工作状态，指示灯状态及说明请参见表C-14。
表C-14 NS-FWEMPA0/NS-FWEMPA1业务板指示灯说明
|
指示灯 |
指示灯丝印 |
指示灯状态 |
说明 |
|
CPU运行指示灯 |
RUN/ALM |
绿色快闪（4Hz） |
CPU正在加载软件 |
|
绿色慢闪（0.5Hz） |
CPU正常运行 |
||
|
红色常亮 |
CPU存在故障 |
||
|
灯灭 |
CPU未运行 |
||
|
管理以太网电接口指示灯 |
- |
LINK常亮，ACT闪烁 |
管理用以太网电口链路连通，且正在传输数据 |
|
LINK常亮，ACT灯灭 |
管理用以太网电口链路连通 |
||
|
LINK灯灭，ACT灯灭 |
管理用以太网电口链路没有连通 |
NS-AFC2000EMPA1/NS-AFC2000EMPB1/NS-FWEMPB1业务板提供了CPU运行指示灯，用于指示业务板的工作状态，指示灯状态及说明请参见表C-16。
表C-15 NS-AFC2000EMPA1/NS-AFC2000EMPB1/NS-FWEMPB1业务板指示灯说明
|
指示灯 |
指示灯丝印 |
指示灯状态 |
说明 |
|
CPU运行指示灯 |
RUN/ALM |
绿色快闪（8Hz） |
CPU正在加载软件 |
|
绿色慢闪（1Hz） |
CPU正常运行 |
||
|
红色常亮 |
CPU存在故障 |
||
|
灯灭 |
CPU未运行 |
||
|
管理以太网电接口指示灯 |
- |
LINK常亮，ACT闪烁 |
管理用以太网电口链路连通，且正在传输数据 |
|
LINK常亮，ACT灯灭 |
管理用以太网电口链路连通 |
||
|
LINK灯灭，ACT灯灭 |
管理用以太网电口链路没有连通 |
NSQM5FAB08A1交换网板及覆盖网板的风扇框上均提供有网板状态指示灯。通过查看指示灯状态，可以判断出网板的工作状态。
网板上的状态指示灯说明请参见表C-17，风扇框上的状态指示灯说明请参见表C-18。
|
指示灯 |
指示灯丝印 |
指示灯状态 |
说明 |
|
单板运行指示灯 |
RUN/ALM |
绿色闪烁 |
网板正常运行 |
|
红色常亮 |
网板存在故障 |
||
|
灯灭 |
网板不在位 |
|
指示灯状态 |
指示灯含义 |
|
|
RUN |
ALM |
|
|
闪烁（1Hz） |
灯灭 |
网板正常工作 |
|
灯灭 |
常亮 |
网板故障 |
|
闪烁（1Hz） |
常亮 |
网板正在加载软件或工作状态不正常，例如工作温度超过上下限范围 |
|
灯灭 |
灯灭 |
网板未启动或未上电 |
|
常亮 |
常亮 |
网板正在启动 |
NSQM5SUP16A1交换网板上提供有网板指示灯，通过查看指示灯状态，可以判断出网板的工作状态。网板上的状态指示灯说明请参见表C-19。
|
指示灯 |
指示灯丝印 |
指示灯状态 |
说明 |
|
单板运行指示灯 |
RUN/ALM |
绿色 |
网板正常运行 |
|
红色 |
网板存在故障或正在加载软件 |
||
|
灯灭 |
网板未上电或还未进行软件加载 |
M9000-AI设备支持多种型号的接口子卡，不同型号接口子卡上的指示灯类型及数量存在差异。
具有10G光接口的接口子卡上提供有10G光接口状态指示灯。通过查看指示灯状态，可以判断出对应10G光接口的链路状态及当前数据收发状态，具体请参见表C-20。
表C-19 10G光接口状态指示灯说明
|
指示灯状态 |
指示灯含义 |
|
灯闪烁 |
10G光接口正在接收或发送数据 |
|
灯常亮 |
10G光接口链路已经连通 |
|
灯灭 |
10G光接口链路没有连通 |
具有40G光接口的接口子卡上提供有40G光接口状态指示灯。通过查看指示灯状态，可以判断出对应40G光接口的链路状态及当前数据收发状态，具体请参见表C-21。
表C-20 40G光接口状态指示灯说明
|
指示灯状态 |
指示灯含义 |
|
灯闪烁 |
40G光接口正在接收或发送数据 |
|
灯常亮 |
40G光接口链路已经连通 |
|
灯灭 |
40G光接口链路没有连通 |
具有100G光接口的接口子卡上提供有100G光接口状态指示灯。通过查看指示灯状态，可以判断出对应100G光接口的链路状态及当前数据收发状态，具体请参见表C-22。
表C-21 100G光接口状态指示灯含义
|
指示灯 |
指示灯状态 |
指示灯含义 |
|
100G光接口状态指示灯 |
灯闪烁 |
100G光接口正在接收或发送数据 |
|
灯常亮 |
100G光接口链路已经连通 |
|
|
灯灭 |
100G光接口链路没有连通 |
M9000-AI设备风扇框上提供风扇框运行状态指示灯，通过查看指示灯状态，可以判断出风扇框的工作状态。M9000-AI-E8风扇框状态请参见表C-23，M9000-AI-E16风扇框状态请参见表C-24。
表C-22 M9000-AI-E8设备风扇框状态指示灯说明
|
指示灯状态 |
指示灯含义 |
|
|
OK |
FAIL |
|
|
常亮 |
灯灭 |
风扇框正常工作 |
|
灯灭 |
常亮 |
风扇框故障 |
|
灯灭 |
灯灭 |
风扇框未上电 |
表C-23 M9000-AI-E16设备风扇框状态指示灯说明
|
指示灯状态 |
指示灯含义 |
|
OK/FAIL |
|
|
常灭 |
风扇框模块故障或者未上电 |
|
绿色常亮 |
风扇框模块正常 |
|
红色常亮 |
风扇框模块故障 |
· PSR2400-54A、PSR2400-54D及PSR3000-54A电源模块上提供输入状态指示灯AC OK，输出状态指示灯DC OK，通过查看指示灯状态可以判断电源模块的故障状态，具体请参见表表C-25。
· PSR3000-54AHD电源模块上提供输入状态指示灯IN OK，输出状态指示灯OUT OK。通过查看指示灯状态可以判断电源模块的故障状态，具体请参见表C-26。
表C-24 PSR2400-54A/PSR2400-54D/PSR3000-54A电源模块状态指示灯说明
|
颜色 |
状态 |
|
|
AC OK |
灯灭 |
电源模块无输入 |
|
输入电压过低，电源模块进入自我保护状态 |
||
|
绿色 |
电源模块无输入 |
|
|
DC OK |
绿色 |
电源模块输出正常 |
|
橙色 |
电源温度过高告警 |
|
|
红色 |
电源模块输出异常（电源在输出短路、输出过流、输出过压、输入欠压、远程关闭等情况下告警，并进入自我保护状态） |
表C-25 PSR3000-54AHD电源模块状态指示灯说明
|
指示灯 |
颜色 |
状态 |
|
IN OK |
灯灭 |
电源模块无输入 |
|
输入电压过低，电源模块进入自我保护状态 |
||
|
绿色 |
电源模块无输入 |
|
|
OUT OK |
绿色 |
电源模块输出正常 |
|
橙色 |
电源温度过高告警 |
|
|
红色 |
电源模块输出异常（电源在输出短路、输出过流、输出过压、输入欠压、远程关闭等情况下告警，并进入自我保护状态） |
不同款型规格的资料略有差异, 详细信息请向具体销售和400咨询。H3C保留在没有任何通知或提示的情况下对资料内容进行修改的权利!
