06-跨平台访问云桌面配置举例
本章节下载 (901.30 KB)
本文档介绍跨平台访问云桌面的配置举例。
H3C SecPath G9000系列平台可以在网络数据交换隔离的基础上提供HTTP、HTTP PROXY、SMTP、POP3、FTP、ORACLE、SIP-28281、RTSP等应用级检测通道，从而使用户可以在两边网络隔离的前提下，即底层TCP/IP协议彻底阻断的情况下，实现上述应用的互访。
由于平台隔离了内外网的直接网络数据交换，仅开通指定通道的数据交换。
本文档中的配置均是在实验室环境下进行的配置和验证，配置前设备的所有参数均采用出厂时的缺省配置。如果您已经对设备进行了配置，为了保证配置效果，请确认现有配置和以下举例中的配置不冲突。
本文假设您已了解H3C SecPath G9000特性。

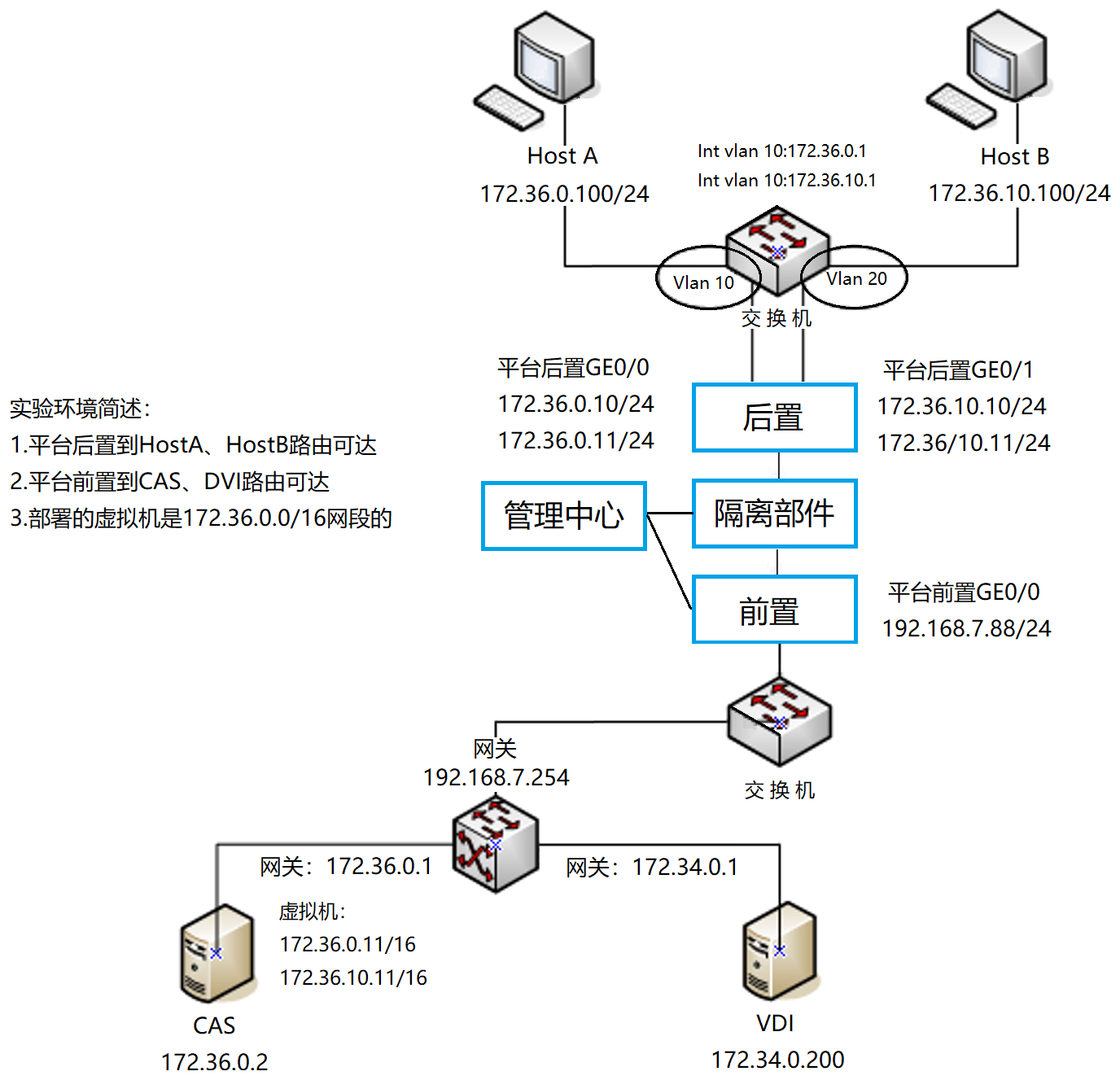

如图1所示，Host A和Host B是允许访问云桌面的终端。CAS和VDI是用于提供云桌面服务的相关服务器。Host A和平台后置GE0/0接口之间路由可达，Host B和平台后置GE0/1接口之间路由可达，CAS、VDI和平台前置GE0/0接口之间路由可达。通过在平台上配置应用通道，实现Host A和Host B可以使用云桌面客户端软件访问到云桌面。
· 分析过平台的应用有哪些以及这些应用分别部署在哪些服务器上。
· 收集被访问服务器的IP以及端口信息，设计服务映射列表。
本举例是在H3C SecPath G9000系列上进行配置和验证的。
· 平台的同一接口可以配置多个地址，但是每个接口最多可以支持64个地址配置，并且不同接口之间不能配置相同网段的地址。
· 平台通道最大支持2000个。
· 客户端操作系统在RDP7.1版本的时候，共享本地磁盘功能只能共享全部盘符，如果选择性共享，则虚拟机内部看不到任何本地盘符。解决办法是升级RDP版本到RDP8以上，则恢复正常。已升级验证。
· 针对数据库应用通道配置：使用TCP协议类型，配置需要使用的端口号，设置好监听地址、连接地址即可。对于ORACLE数据库，因为对oracle版本以及测试环境有一定的要求，很容易造成无法访问的情况，不建议使用oracle应用类型的通道配置，且TCP应用类型通道完全可以正常访问oracle数据库。
· 客户端和服务器端部署在平台的前后置哪侧，是没有限制的，只要访问的时候，通道配置的方向和实际环境对应即可。比如：客户端部署在平台的前置侧，服务器部署在平台的后置侧，配置前置到后置的通道即可。
(1) 打开浏览器，访问登录管理中心设备的MAN口缺省地址https://192.168.0.1。
MAN口为专用管理口，缺省IP地址为192.168.0.1，其它网口不允许管理配置平台。

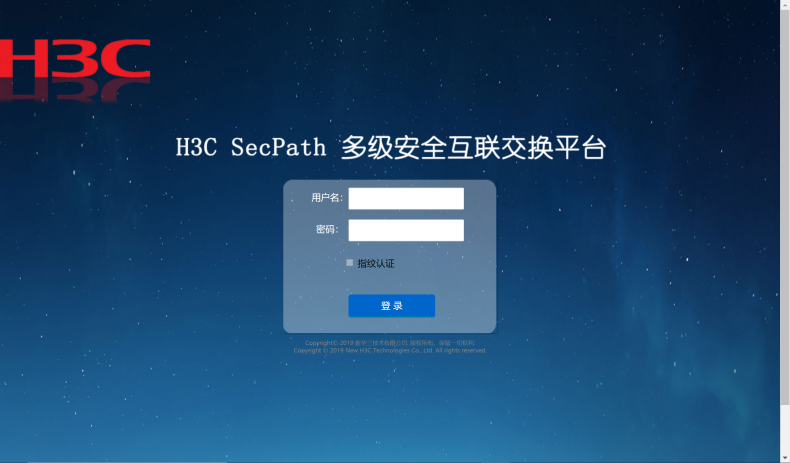

(2) 在登录界面中输入缺省的系统管理员用户名“admin”和密码“adminh3c”，单击“登录”，如图2所示。

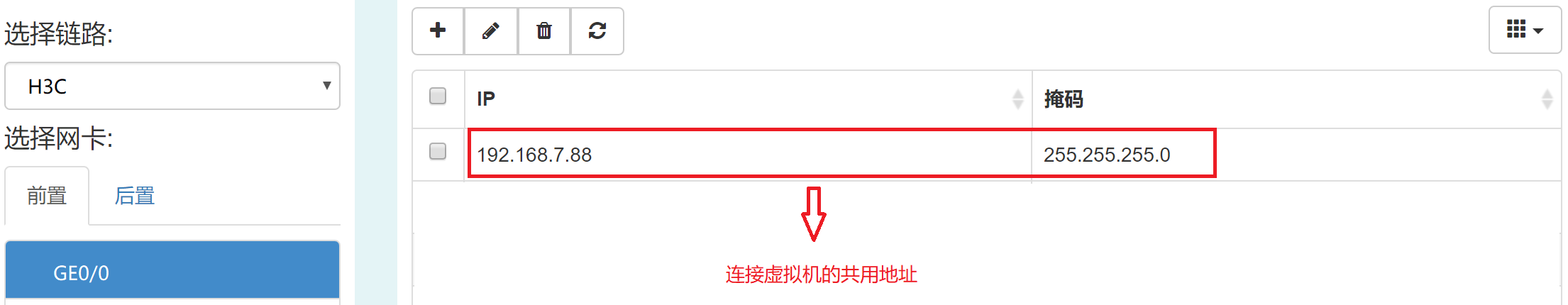

(1) 在导航菜单中选择“网络管理 > 前后置网络管理>业务IP管理>前置”，配置前置的接口地址，如图3所示。
前置接口地址192.168.7.88作为通道里面的连接地址，用于client端跨平台后和CAS、VDI服务器以及云桌面中部署虚拟机的通信。
(2) 在导航菜单中选择“网络管理 > 前后置网络管理>业务IP管理>后置”，分别配置后置GE0/0和GE0/1的接口地址，如图4和图5所示。

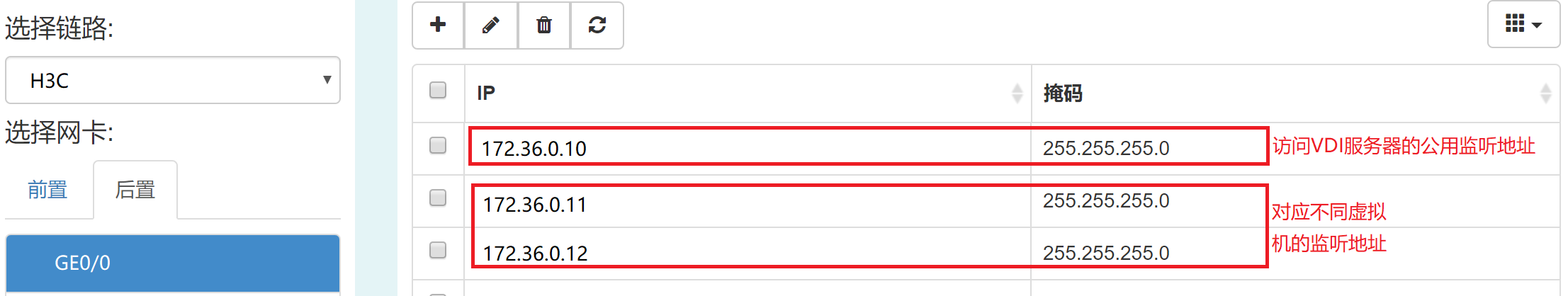

图4 设置后置GE0/0的接口地址
· 172.36.0.10作为通道里面的连接地址，是client端实际访问的地址，用于172.36.0.0/24网段的client使用云桌面时和VDI服务器通信以及管理CAS、VDI服务器。
· 172.36.0.11和172.36.0.12作为通道里面的监控地址，是172.36.0.0/24网段的client访问云桌面时的实际访问地址，需要和实际部署的云桌面虚拟机地址一致。

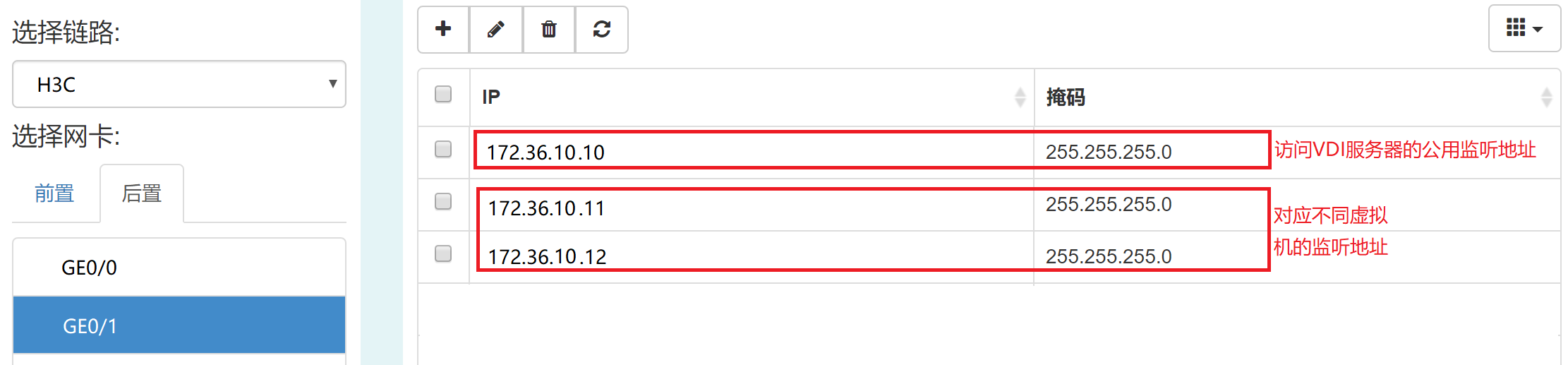

图5 设置后置GE0/1的接口地址
· 172.36.10.10作为通道里面的连接地址，是client端实际访问的地址，用于172.36.10.0/24网段的client使用云桌面时和VDI服务器通信以及管理CAS、VDI服务器。
· 172.36.10.11和172.36.10.12作为通道里面的监控地址，是172.36.10.0/24网段的client访问云桌面时的实际访问地址，需要和实际部署的云桌面虚拟机地址一致。

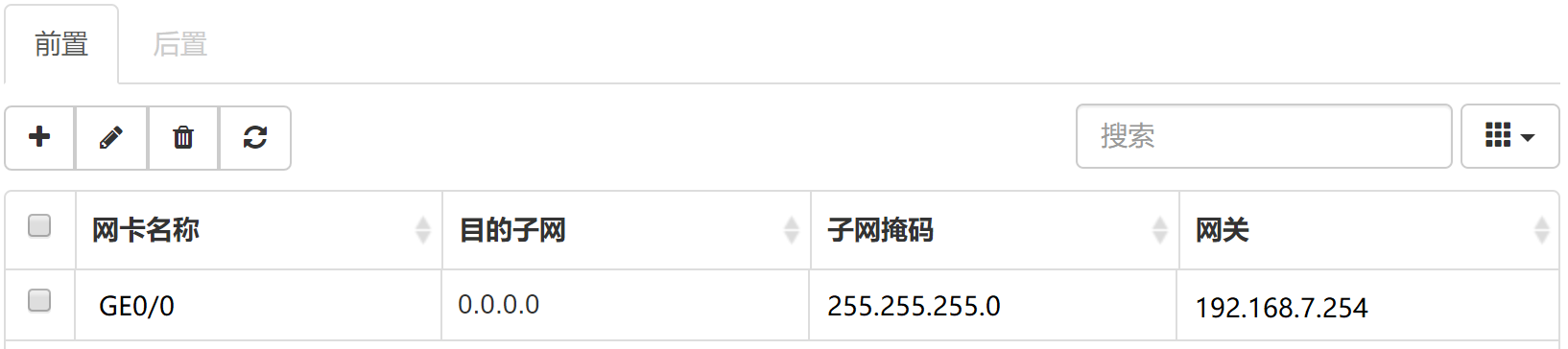

在导航菜单中选择“网络管理 > 前后置网络管理>业务路由管理>前置”，配置前置的路由，如图6所示。
(1) 退出系统管理员登录，在登录界面中输入安全管理员用户名“secrecy”和密码“secrecyh3c”，单击“登录”。

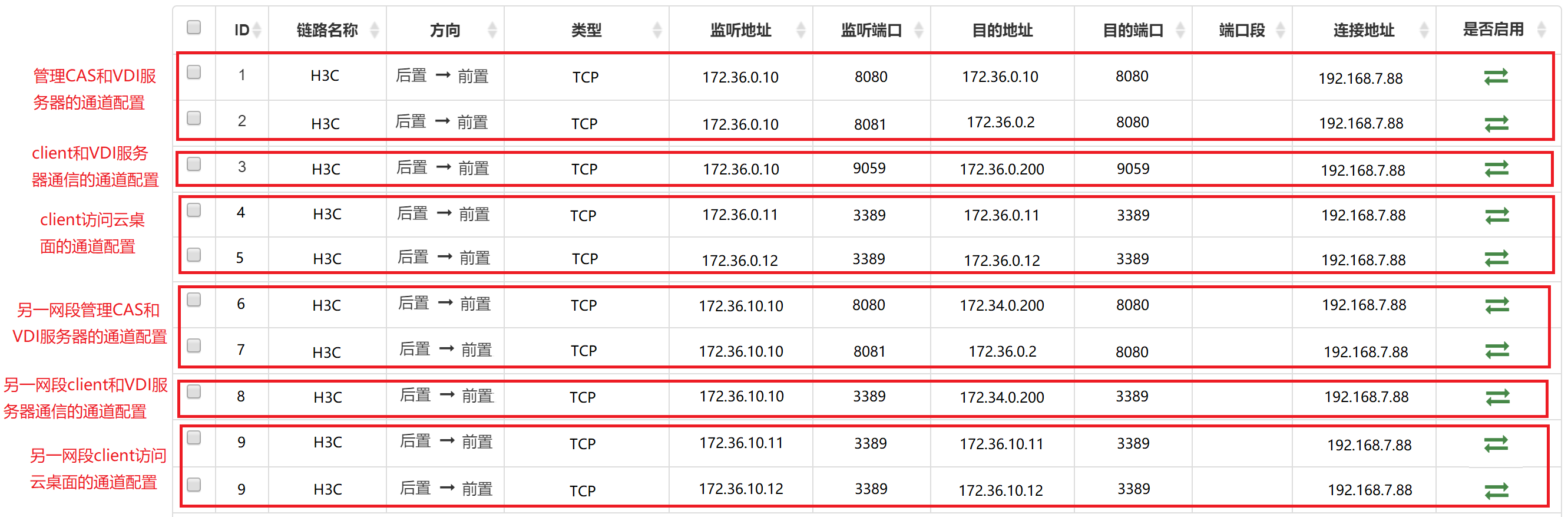

(2) 在导航菜单中选择“业务通道管理 > 添加通道”，配置Host A和Host B访问CAS以及VDI服务器的通道，如图7所示。
对于172.36.0.0/24网段：
· 通道1、2的设置，是client访问CAS或者VDI的通道。CAS：172.36.0.2和VDI服务器：172.34.0.200，其8080端口的TCP服务，分别映射到平台前置口172.36.0.10的8081和8080端口上。当管理用户访问http://172.36.0.10:8081和http://172.36.0.10:8080时，凭他会将请求摆渡到外网。随后以192.168.7.88这个连接IP作为源地址，172.36.0.2、172.34.0.200分别作为目标地址重新封装数据包，发送给CAS、VDI；
· 通道8的设置，是client和VDI通信的通道。VDI：172.34.0.200，其9059端口的UDP服务，映射到平台前置口172.36.0.10的9059端口上。当client和VDI通信时，平台会将请求摆渡到外网。随后以192.168.7.88这个连接IP作为源地址，172.34.0.200作为目标地址重新封装数据包，发送给VDI；
· 通道3、10的设置，是client使用云桌面客户端访问云桌面通道。云桌面虚拟机：172.34.0.11、172.34.0.12，其3389端口的TCP服务，分别映射到平台前置口172.34.0.11、172.34.0.12的3389端口上。当client访问云桌面时，平台会将请求摆渡到外网。随后以192.168.7.88这个连接IP作为源地址，172.34.0.11、172.34.0.12分别作为目标地址重新封装数据包，分别发送给云桌面虚拟机：172.34.0.11、172.34.0.12。
对于172.36.10.0/24网段通道设置作用和上述一样。
(1) 验证172.36.0.100/24网段的主机是否可以正常访问服务器以及云桌面。
# 使用Host A访问http://172.36.0.10:8080和http://172.36.0.10:8081，检查是否可以分别访问CAS和VDI服务器，并进行管理操作。
# 将服务器地址设置为172.36.0.10，检查client是否可以正常访问并使用云桌面。
(2) 验证172.36.10.100/24网段的主机是否可以正常访问服务器以及云桌面。
# 使用Host B访问http://172.36.10.10:8080和http://172.36.10.10:8081，检查是否可以分别访问CAS和VDI服务器，并进行管理操作。
# 将服务器地址设置为172.36.10.10，检查client是否可以正常访问并使用云桌面。
不同款型规格的资料略有差异, 详细信息请向具体销售和400咨询。H3C保留在没有任何通知或提示的情况下对资料内容进行修改的权利!
