目 录
本章包含以下内容:
请您妥善保管交换机及各部件的包装盒、包装袋等物品,以便将来需要时使用。
编号 |
步骤 |
说明 |
1 |
安装前的确认 |
|
2 |
安装交换机到机柜 |
· 安装滑道到机柜,具体安装方法请参见:“安装LSXM1BSR滑道到机柜” |
3 |
连接地线 |
· 请确认已经仔细阅读“1 安装前的准备”,并按要求完成准备工作。
· 请确认已经准备好19英寸标准机柜(有关机柜安装的详细说明,请参见机柜安装说明书);并检查机柜的接地与平稳性,确保机柜内的安装位置足够放置待安装的机箱,机柜内部和周围没有影响机箱安装的障碍物。
· 请确认机柜的配电能力能否满足设备要求。设备功耗要求以及电源模块的输入方式、额定输入电压等参数的要求请参见《H3C S12500CR系列交换机 硬件介绍》。
· 在规划设备安装时,请确保待安装到机柜的所有设备的总高度不能超过机柜面板可安装高度,同时需要预留足够的走线空间。
· 请确认已经准备好待安装的交换机,并搬运到离安装区域较近,方便移动的位置。
S12500CR系列交换机尺寸请参见图2-1和图2-2,安装到封闭式机柜式时对机柜的要求请参见表2-2。如果您的机柜深度、前方孔条到前门的距离或前方孔条到后门的距离不满足推荐要求,标准配置下的S12500CR系列交换机装入机柜后可能影响机柜门的关闭。
表2-2 S12500CR系列交换机对机柜的要求
机型 |
设备尺寸 |
对机柜的要求 |
S12516CR |
· 宽442mm · 高1331mm(30RU) · 机箱本体深920mm · 装配完成后总深1035mm ¡ 挂耳后端面到眉头最前端距离120mm · 挂耳后端面到后侧风扇框松不脱螺钉距离915mm |
H3C推荐您选配深度大于等于1.2m的机柜,并且要求: · 前方孔条到前门有不小于130mm空间 · 前方孔条到后门有不小于950mm空间 |
S12508CR |
· 宽442mm · 高842mm(19RU) · 机箱本体深920mm · 装配完成后总深1035mm ¡ 挂耳后端面到眉头最前端距离120mm ¡ 挂耳后端面到后侧风扇框松不脱螺钉距离915mm |
H3C建议您使用前门为单开门机柜。

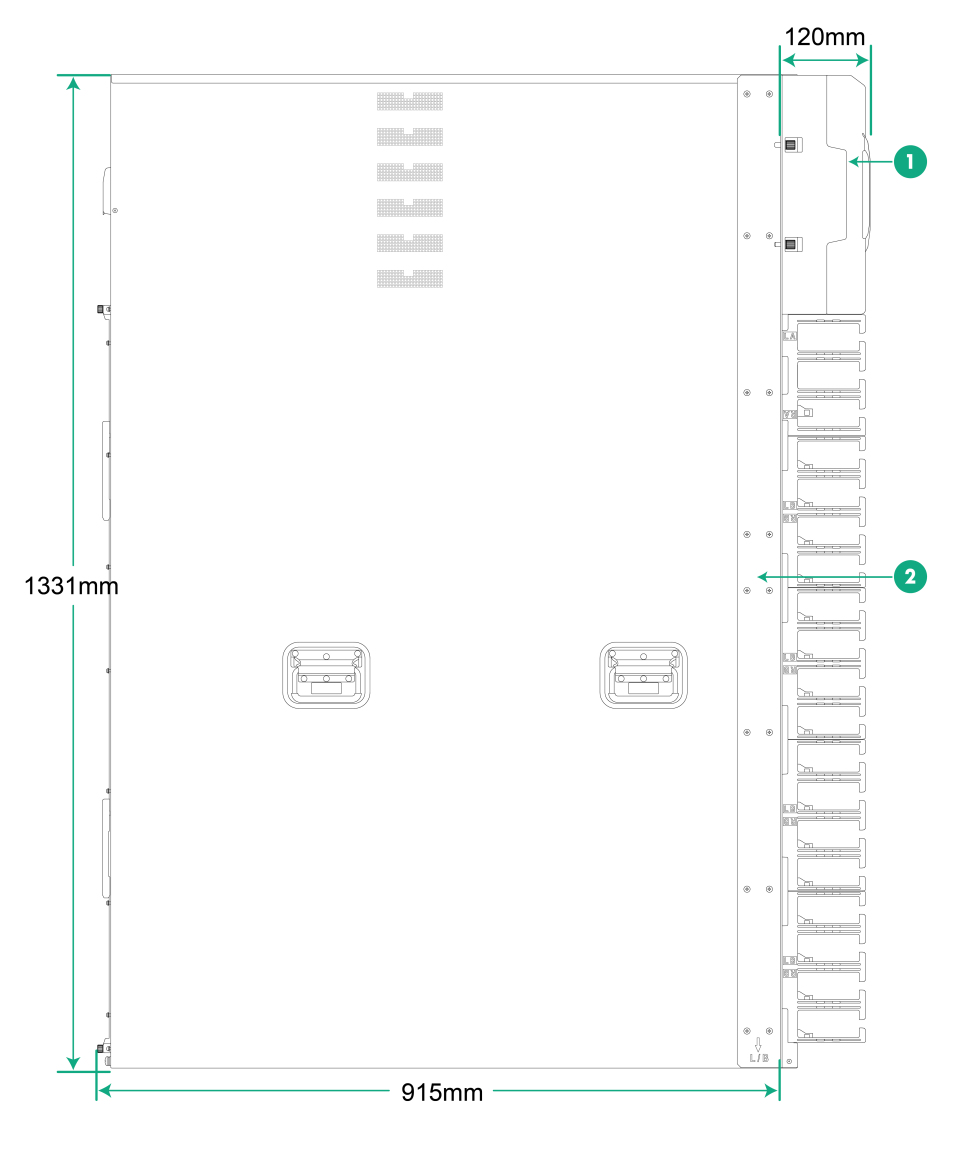

图2-1 S12516CR机箱尺寸示意图
1: 眉头 |
2: 挂耳 |

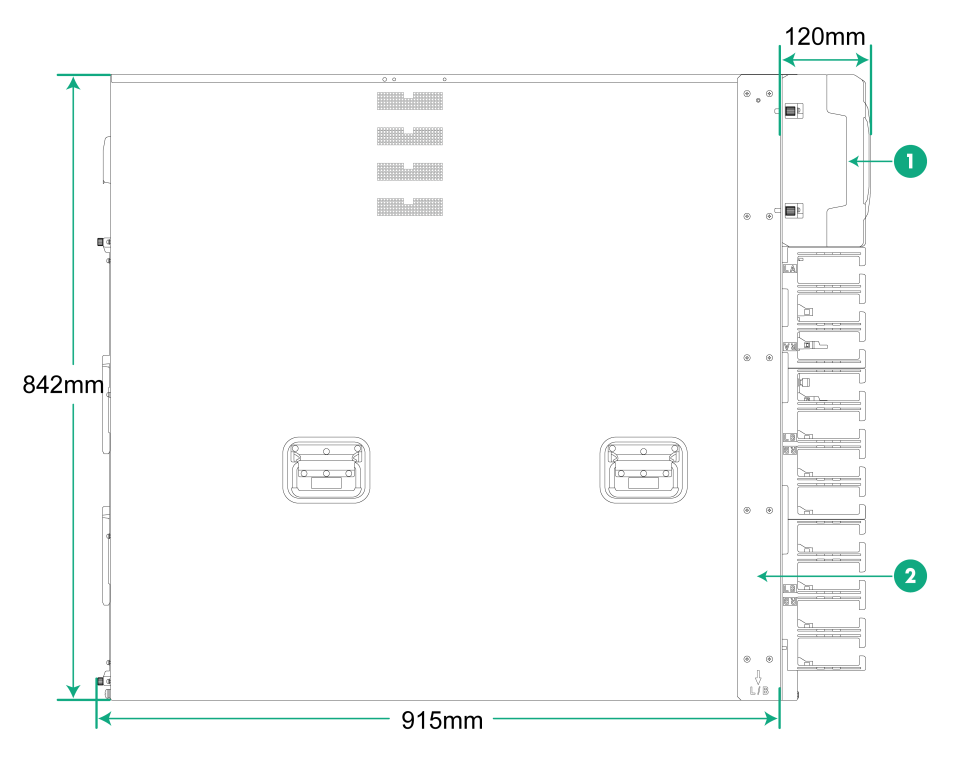

图2-2 S12508CR设备尺寸
1: 眉头 |
2: 挂耳 |
在将机箱安装到机柜前,需要在机柜上安装滑道。如果机柜上已有滑道,此步骤可以跳过。
安装滑道之前,请您确认所用滑道的承重能力是否满足要求。S12500CR系列交换机机箱满配重量和适配的滑道如表2-3所示。
表2-3 S12500CR系列交换机最大满配重量与滑道的适配关系
机型 |
机箱最大满配重量 |
滑道选配 |
||
适用滑道型号 |
伸缩调节范围 |
占用机柜空间 |
||
S12516CR |
620kg |
LSXM1BSR |
630mm~900mm |
1RU |
S12508CR |
400kg |
· 由于S12500CR系列设备较重,为了保证机柜的平稳性,请将设备安装到机柜上尽可能低的位置。
· M4螺钉推荐紧固力矩为12 kgf•cm,M6螺钉推荐紧固力矩为30kgf•cm。
(1) 根据滑道上的标识区分左右滑道以及前后端,避免装反。滑道前端标识需靠近前方孔条。

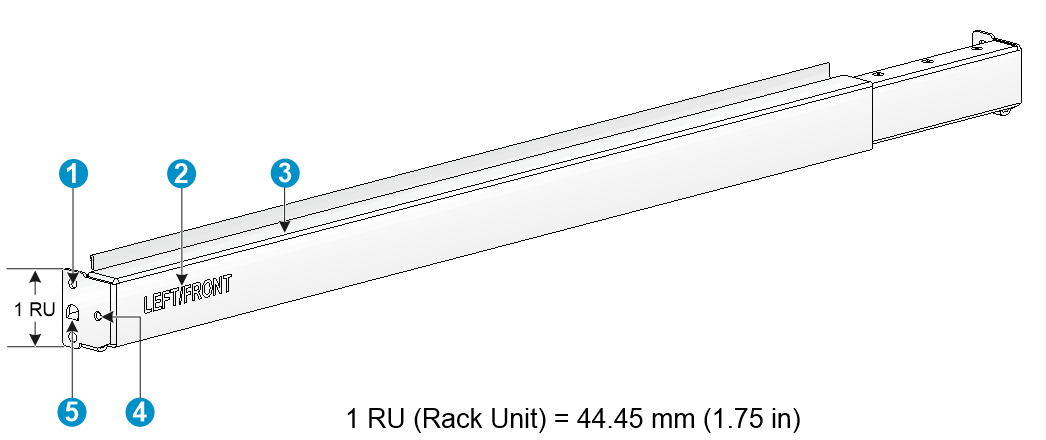

图2-3 左侧滑道示意图
1: 滑道安装孔位 |
2: 滑道左/前端标识 |
3: 导轨 |
4: 挡板安装孔位 |
5:定位舌片 |
· LSXM1BSR滑道附件包括左侧滑道、右侧滑道和挡板,安装滑道到机柜时,请将所有附件安装完整。
· 1RU空间内有3个方孔,中间孔为辅助安装孔,上下两个孔为标准安装孔。方孔条上相邻的两个标准安装孔之间的间距略小于辅助安装孔与其相邻的标准安装孔之间的间距,请注意区别。
· 将滑道的定位舌片与机柜方孔条上1RU空间内的辅助安装孔对准,避免错位。如图2-4中①所示。
· 在4根机柜方孔条的相同位置标记滑道在方孔条上的安装孔位,方孔条1RU空间内有3个方孔,其中上下两个孔为标准安装孔位,标记时只需标记安装滑道的起始孔位即可。(滑道前后两端均有定位舌片,可以同时对准方孔条上1RU空间内的辅助安装孔位。)
(3) 在每根方孔条标记的1RU空间内,除辅助安装孔位以外的两个安装孔位上,安装浮动螺母。一共安装8(2×4)颗浮动螺母。
(4) 将滑道准确放置在步骤(2)标记的位置处,用手托住滑道,保持水平然后向内收缩,将滑道前后两端的定位舌片插入辅助安装孔位,并紧贴方孔条,最后安装固定螺钉,如图2-4中②所示。滑道前后共安装4颗M6螺钉。
为确保承重,请将滑道所有安装孔位都安装好固定螺钉。
(5) 重复步骤(4),安装另一侧滑道。(两侧滑道高度请保持一致,以保证导轨上的设备能水平放置。)
(6) 两侧滑道均安装完毕后,将挡板两端的安装孔与滑道两端的挡板安装孔对准,然后用螺钉固定,如图2-4中③所示。安装挡板需要两颗M4螺钉。

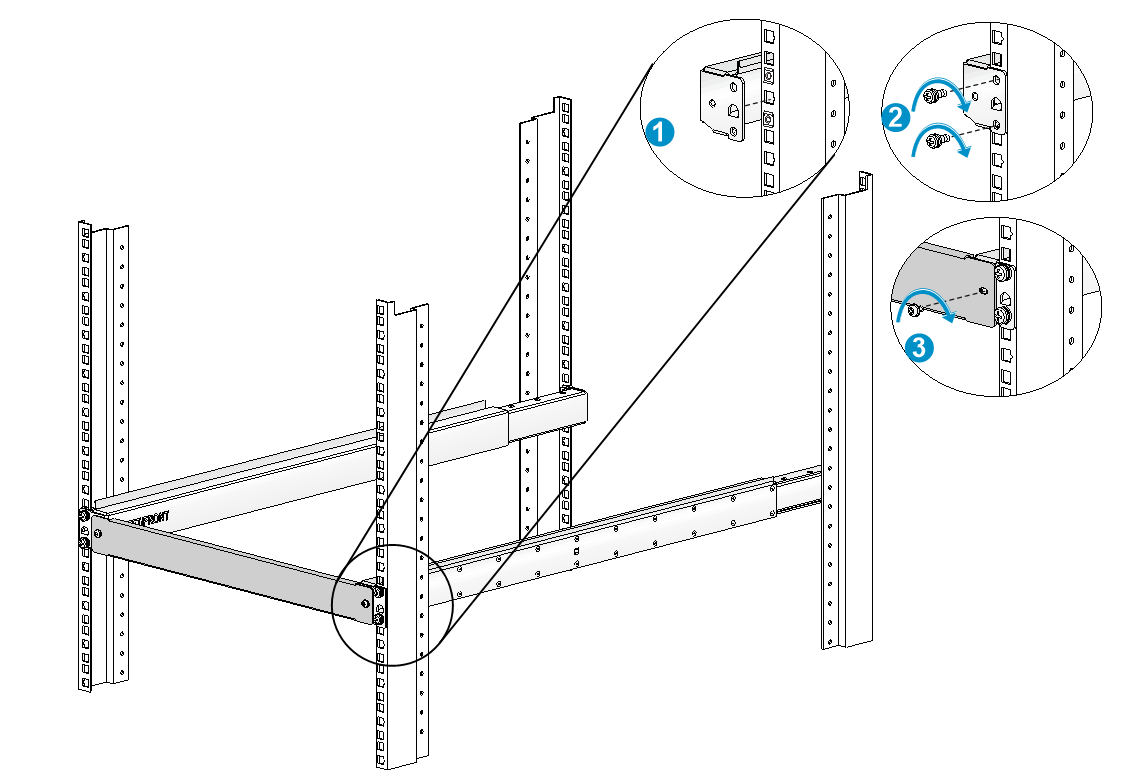

图2-4 LSXM1BSR 滑道安装示意图

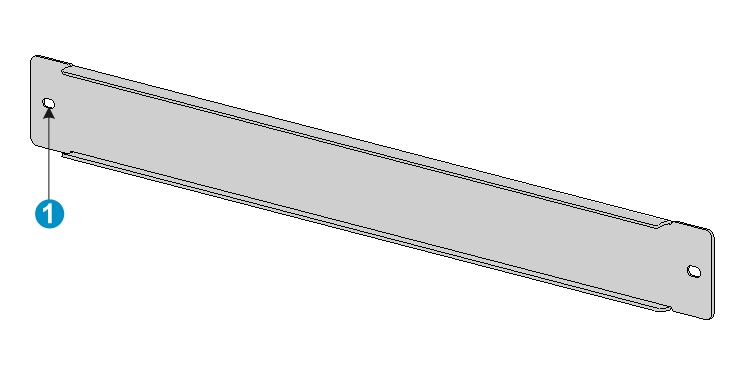

挡板正反面不同,反面向内弯折(如图2-5),安装时请注意反面向内。
1: 挡板安装孔 |
在安装机箱到机柜之前,您需要先在机柜前方两侧的机柜方孔条上安装浮动螺母。

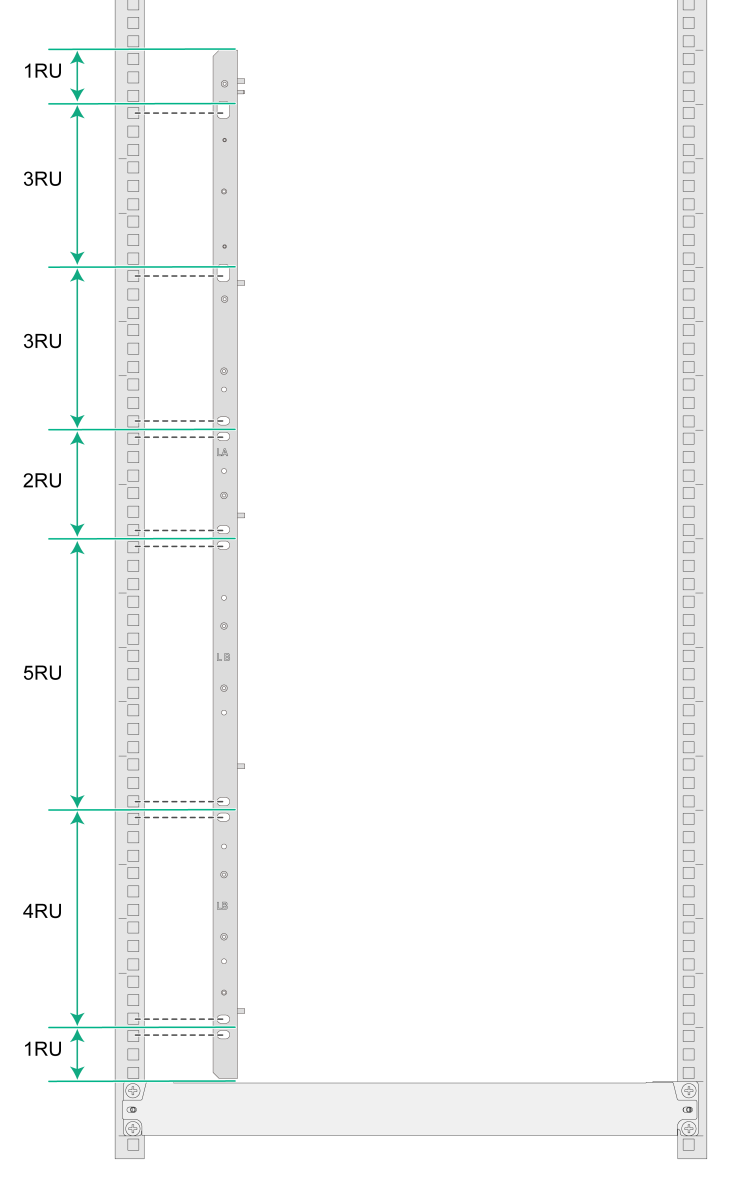

(1) 参照图2-6和图2-7定位12500CR系列交换机浮动螺母的安装孔位,并用记号笔在安装位做上标记。
(2) 根据标记位置安装浮动螺母到机柜前方两侧的机柜方孔条上。

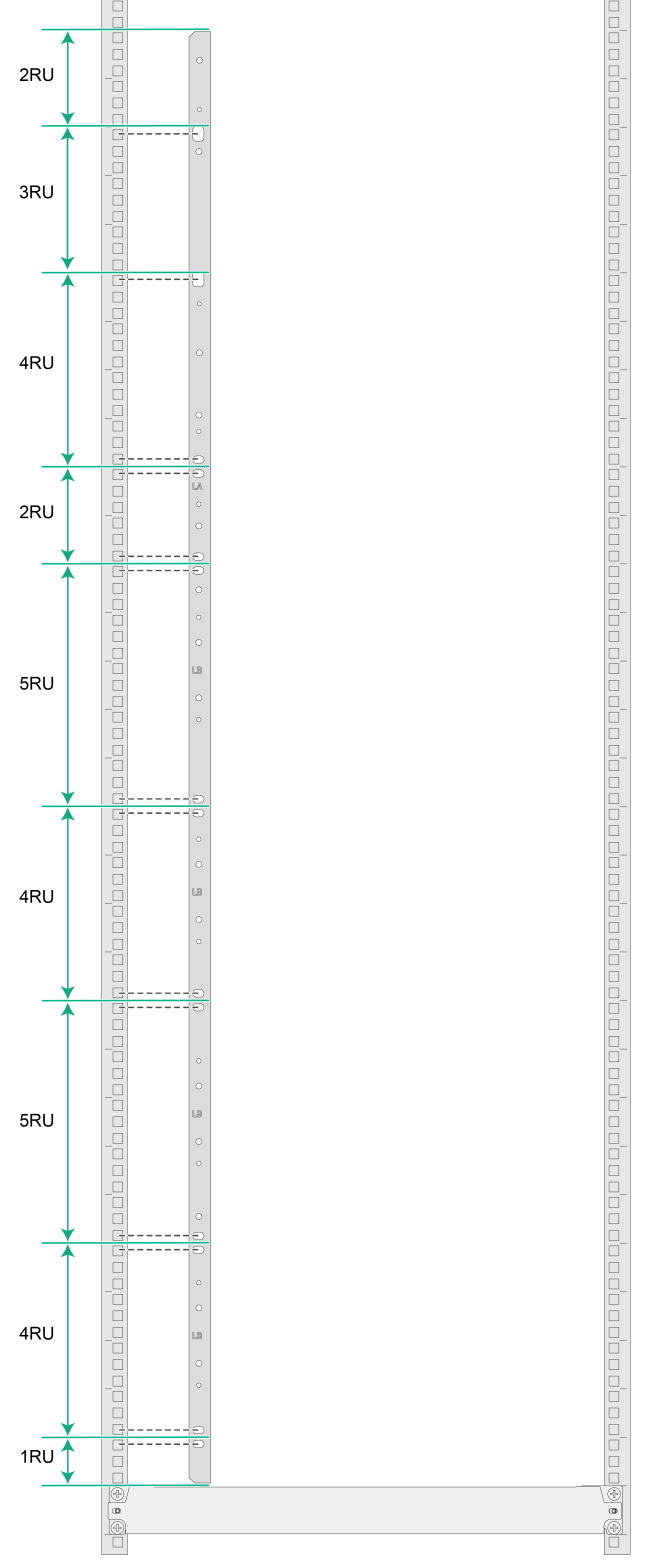

图2-6 安装浮动螺母到机柜方孔条示意图(适用于S12516CR)
对于S12500CR系列交换机,安装机箱到机柜的具体步骤如下:
(1) 调整机箱方位,使机箱背面正对机柜前方。
(2) 抬起机箱,直至机箱底部略高于机柜上的承重滑道。

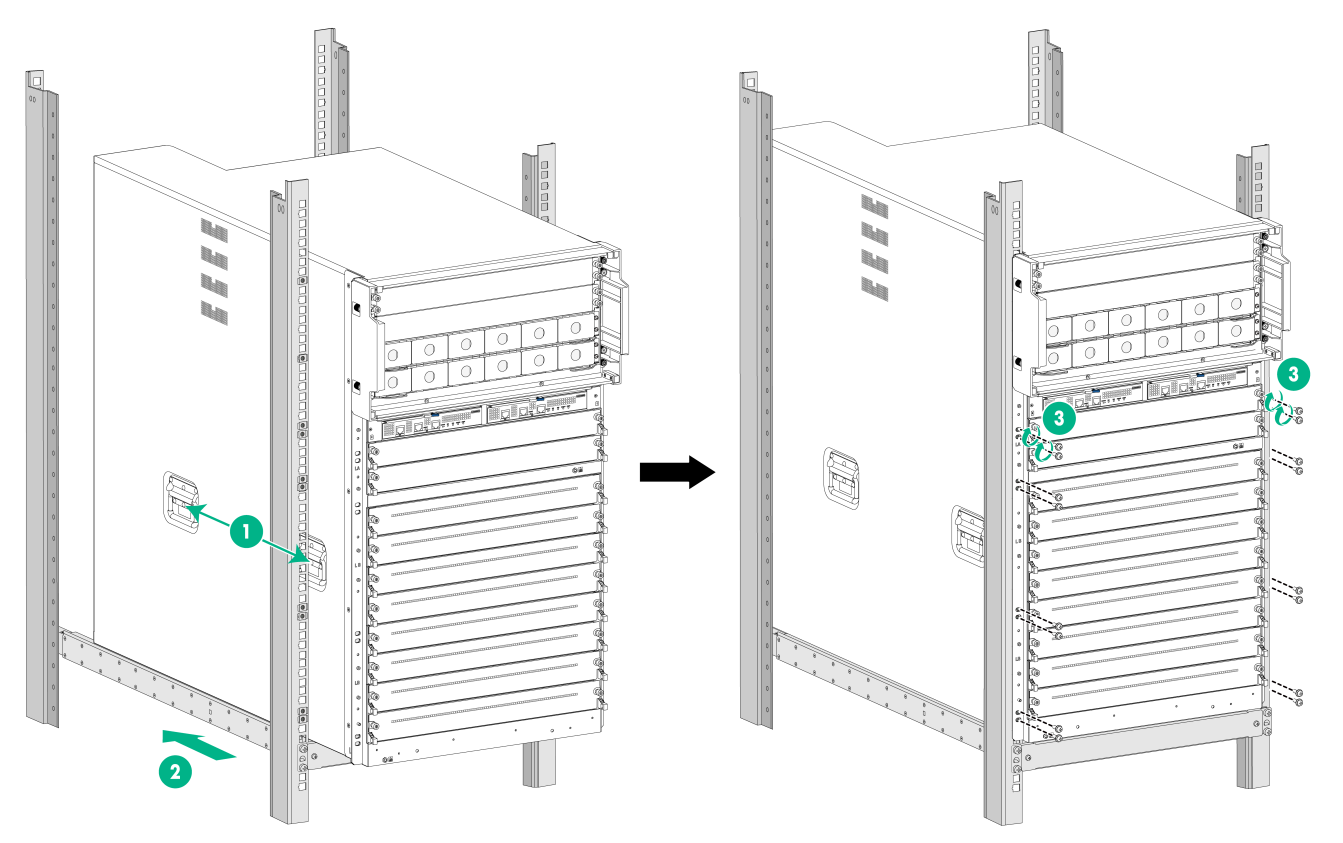

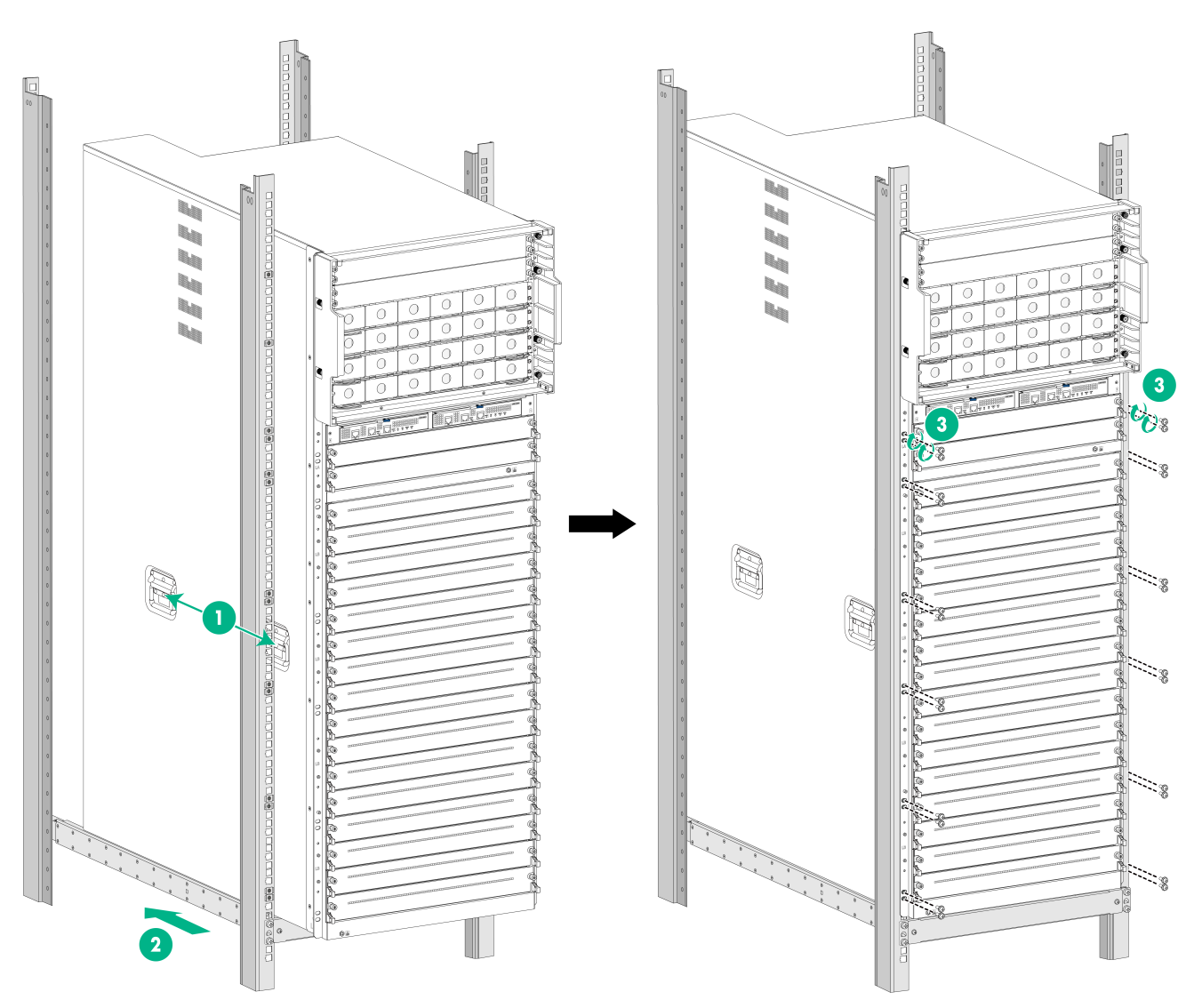

(3) 从机柜前方将机箱放置在滑道上,并平稳滑入机柜,直到交换机挂耳紧贴机柜前方孔条,如图2-8和图2-9所示。
(4) 用随机附带的M6螺钉将机箱通过挂耳固定到机柜上。
· 请通过机箱两侧把手搬运机箱到机柜。请勿试图通过抓握交换机模块把手(如风扇框把手、电源把手)、机箱通风孔或单板拉手来进行设备的搬运,否则可能因该部件无法承重而引起交换机损坏,甚至会伤害到您的身体。
· S12500CR系列交换机较重,推荐您使用电动叉车等机械设备搬运和抬交换机到机柜。如果采用人工搬运,建议多人配合(不少于4人),使用机箱两侧把手进行搬运。
· 把手最大承重为50kg,搬运之前请先拆卸风扇框、电源模块、单板等可插拔部件以减轻重量,待机箱安装到机柜上后再重新安装这些部件。
· 搬运设备时,请勿将手伸入设备电源框槽位、单板槽位或者风扇框槽位。
· 请从机柜前方将机箱放置在滑道上,以免挂耳妨碍机箱进入机柜。
· 将机箱放置在滑道上后或将滑道滑入导轨后,请勿立刻松手,以免机箱倾倒而损坏交换机,甚至伤害您的身体。
如果挂耳上的螺钉孔与您在机柜上安装的浮动螺母无法完全对正,请您检查滑道的承重平面是否在整U分界线上,以及浮动螺母是否安装在正确的孔位。
1: 机箱把手 |
2: 将机箱沿滑道,平稳滑入机柜 |
3: 用螺钉将挂耳固定到机柜 |
1: 机箱把手 |
2: 将机箱沿滑道,平稳滑入机柜 |
3: 用螺钉将挂耳固定到机柜 |
交换机保护地线的正常连接是设备防雷、抗干扰的重要保障,所以在使用交换机前,请您首先正确接好保护地线。
· 为了保证良好的接地效果,请使用随机附带的接地线(黄绿双色保护接地电缆)。
· 交换机接地线的正确接地位置为机房的工程接地,消防水管和建筑物的避雷针接地都不是正确的接地位置。
具体步骤如下:
(1) 从包装袋中取出随机附带的接地线。
(2) 用螺丝刀将机箱接地点上的两个接地螺钉分别取下(接地点位于机箱后面板,标有接地标识)。
· S12500CR系列交换机随机提供的接地线(连机箱端采用双孔端子,连接地排端采用OT端子),符合NEBS标准。
· 接地螺钉推荐紧固力矩为30kgf•cm。

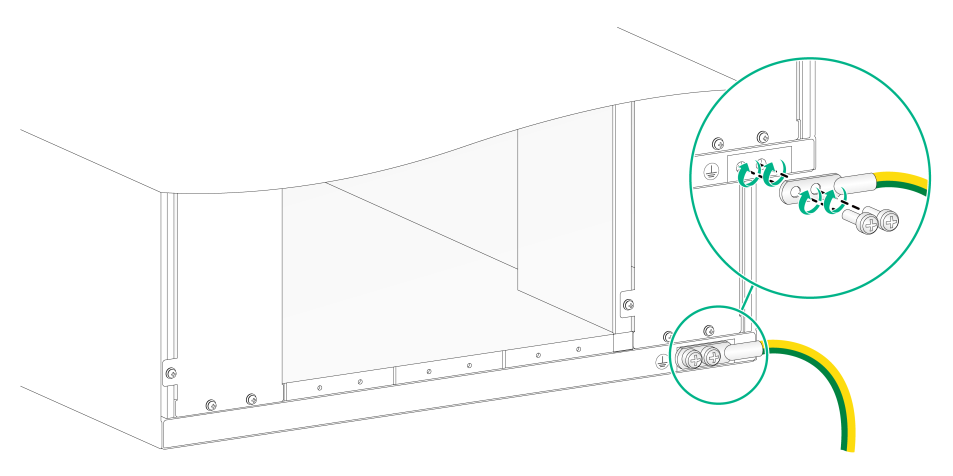

(3) 如图2-10所示,用接地螺钉将接地线的双孔端子紧固到机箱接地点上。
(4) 准备接地线的另一端,并将其连接到适合的接地点或接地排上。
