H3C BIOS-2.00.63P10版本说明书
2023/5/29 16:48:13
下载： H3C BIOS-2.00.63P10版本说明书
Copyright © 2023新华三技术有限公司 版权所有，保留一切权利。 非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部， 并不得以任何形式传播。本文档中的信息可能变动，恕不另行通知。 |
目 录
3.3.1 变更特性—应用场景配置模板支持R4900/R4700/R2900/R2700 G3
3.4.1 变更特性—R6900 G3服务器ADDDC Sparing选项缺省值
3.11 BIOS-2.00.32P07版本软件特性变更说明
3.15 BIOS-2.00.14P01版本软件特性变更说明
本文介绍了BIOS-2.00.63P10版本的特性、使用限制、存在问题及规避措施等。
本文档需和本文“8_相关资料”中的文档一起配合使用。
产品型号 | 目标文件名称及MD5校验码 |
H3C UniServer B5700 G3 | B92-BIOS-2.00.63P10-signed.bin：b4b8d42195e72d90b3c387b5a141b0e4 UN-AEP_01.02.00.5446_Linux.rpm：c93ba55954bf31b54045f0353f031da3 |
H3C UniServer B5800 G3 | B93-BIOS-2.00.63P10.bin：984a0ed52ea59e1d06a25352b88ebe48 UN-AEP_01.02.00.5446_Linux.rpm：58353130e61abe0d35a68f72a4e44077 |
H3C UniServer B7800 G3 | B94-BIOS-2.00.63P10-signed.bin: ced8e4fd6bbb904126e6ea0ffe3cfb83 UN-AEP_01.02.00.5446_Linux.rpm: 98773405d9a579efb7fdba9beb587d29 |
版本号：2.00.63P10
注：该版本号可在HDM Web概况页面基本信息栏中查看，如下图所示。
图片仅供参考，具体请以实际界面显示为准。
图2 查看BIOS版本号
部件名称 | 版本号 | 备注 |
Microcode | SKX-H0 : MB750654_02006E05.pdb CLX-B1 : MBF50657_05003302.pdb |
|
Intel BKC Version | IPU 2022.3 |
|
RC Code | RC0623.D09 |
|
ME Firmware | SPS_E5_04_01_04_804_0 |
|
RSTe PreOS Components | v6.2.0.1034 |
|
VMDVROC_1.efi | v6.3.0.1005 |
|
VMDVROC_2.efi | v6.3.0.1005 |
|
10GBE FW | v4.10 | 涉及产品机型：H3C UniServer R4900 G3 /R4700 G3 /R2900 G3 /R2700 G3 /R6900 G3 mLOM网卡 |
DCPMM Module Firmware | 1.2.0.5446 |
|
DCPMM UEFI and HII Driver | v01.00.00.3536 |
|
BIOS ACM | v1.7.54 |
|
英文
中文
在升级版本之前，请注意与本版本配套的软、硬件条件必须符合下表的要求。
表3 H3C UniServer R4900 G3/R4700 G3/R2900 G3/R2700 G3服务器版本配套表
产品系列 | H3C UniServer R4900 G3/R4700 G3/R2900 G3/R2700 G3服务器 |
型号 | H3C UniServer R4900 G3/R4700 G3/R2900 G3/R2700 G3 |
HDM | 1.11.35P03及以后版本； 1.30.14及以后版本； 2.70及以后版本 |
CPLD | 004及以后版本 |
iMC版本号 | 不涉及 |
DCPMM固件 | UN-AEP_01.02.00.5446 |
备注 | BIOS版本升级、更换/安装DCPMM、升级DCPMM固件时，请注意BIOS和DCPMM固件版本的配套关系。 |
表4 H3C UniServer R5300 G3服务器版本配套表
产品系列 | H3C UniServer R5300 G3系列存储服务器 |
型号 | H3C UniServer R5300 G3系列 |
HDM | 1.30.14及以后版本 2.70及以后版本 |
CPLD | 005及以后版本 |
iMC版本号 | 不涉及 |
DCPMM固件 | UN-AEP_01.02.00.5446 |
备注 | BIOS版本升级、更换/安装DCPMM、升级DCPMM固件时，请注意BIOS和DCPMM固件版本的配套关系。 |
产品系列 | H3C UniServer B5700 G3 H3C UniServer B5800 G3 H3C UniServer B7800 G3 |
型号 | H3C UniServer B5700 G3 H3C UniServer B5800 G3 H3C UniServer B7800 G3 |
HDM | 1.11.33P02及以后版本 2.70及以后版本 |
OM | UIS-OM-1.01.06及以后版本 |
iMC版本号 | 不涉及 |
DCPMM固件 | UN-AEP_01.02.00.5446 |
备注 | BIOS版本升级、更换/安装DCPMM、升级DCPMM固件时，请注意BIOS和DCPMM固件版本的配套关系。 |
新增32GB 2Rx4 DDR4-3200 CXMT RDIMM内存模块适配。
H3C UniServer R6900 G3新增NVIDIA A100 40G GPU模块适配。
新增Mellanox 25G BF2-MBF2H512C-AESOT智能网卡适配。
H3C UniServer R4300 G3机型新增阿里神龙卡适配。
新增BIOS SPI Flash GD25B256E适配。
H3C UniServer R4900 G3机型新增Redriver卡适配。
H3C UniServer R4900 G3/R4700 G3/R2900 G3/R2700 G3机型新增适配2电口和2光口的MLOM卡NIC-iETH562FT。
Intel BKC升级至IPU 2022.3 Version
Intel BKC升级至IPU 2022.2 Version
Intel SKX-H0 Microcode升级至MB750654_02006E05
Intel CLX-B1 Microcode升级至MBF50657_05003302
H3C UniServer R4900 G3/R4700 G3/R2900 G3/R2700 G3服务器支持应用场景模板，在Advanced Power Management Configuration 界面下新增Workload Profile Configuration 选项。
H3C UniServer R6900 G3服务器上，ADDDC Sparing选项缺省值由Disabled变更为Enabled。
新增多套应用场景配置模板，帮助用户根据不同的应用场景部署最适合的BIOS设置。
详见《H3C服务器 Purley平台 BIOS用户指南》。
Intel BKC升级至IPU 2021.1 Version
Intel SKX-H0 Microcode升级至MB750654_02006B06
Intel CLX-B1 Microcode升级至MBF50657_05003103
缓解PCIE/IIO Port 上高级别中断流分发导致的TOR Timeout MCA故障问题；
缓解2021Q1 Intel CPU 安全漏洞：CVE-2020-12357\CVE-2020-8670、CVE-2020-8700、CVE-2020-12359、CVE-2020-12358、CVE-2021-0095、CVE-2020-12360、CVE-2020-24486、CVE-2021-0133、CVE-2021-0132、CVE-2021-0131、CVE-2021-0134。
本版本特性变化情况如下：
Microcode升级，缓解2020Q4 Intel CPU 安全漏洞（CVE-2020-0587、CVE-2020-0588、CVE-2020-0590、CVE-2020-0591、CVE-2020-0592、CVE-2020-0593、CVE-2020-8696、CVE-2020-8738、CVE-2020-8739、CVE-2020-8740、CVE-2020-8755、CVE-2020-8764）：
Intel SKX-H0 Microcode升级至MB750654_02006A08
Intel CLX-B1 Microcode升级至MBF50657_05003003
本版本特性变化情况如下：
2路/4路内存Smart Test升级，支持生产阶段故障内存测试。
Microcode升级，缓解2020Q2 Intel CPU 安全漏洞（CVE-2020-0543）：
Intel SKX-H0 Microcode升级至MB750654_02006906
Intel CLX-B1 Microcode升级至MBF50657_05002F01
mLOM卡UEFI Driver升级到V1.2585.0，解决BIOS-2.00.39与 VMware ESXi 6.5 U2 (64 bit)及以下系统配合mLOM卡无法识别故障问题（BIOS-2.00.39内嵌Intel X722 V4.10固件包，其中UEFI Driver V1.2177.0 与VMware ESXi 6.5 U2 (64 bit)及以下版本存在兼容性故障，导致驱动无法加载，系统下X722网卡无法识别）。
本版本特性变化情况如下：
Intel SKX-H0 Microcode升级至MB750654_02000069
Intel CLX-B0 Microcode升级至MBF50656_04002F00
Intel CLX-B1 Microcode升级至MBF50657_05002F00
10GBE MLOM卡驱动升级到4.10；
内存SPD记录内存故障信息特性，包括故障类型、故障次数、Rank、Bank、Row、Col等信息；
本版本特性变化情况如下：
Intel SKX-H0 Microcode升级至MB750654_02000065
Intel CLX-B0 Microcode升级至MBF50656_0400002C
Intel CLX-B1 Microcode升级至MBF50657_0500002C
解决Intel CPU BUG：
1）Intel SKX/CLX 处理器在POST阶段或OS 运行阶段会出现高速信号误码，从而出现CRC 错误上报；
2）CPU Core Power 负载在出现波动时，内部FIVR 存在不稳定现象从而导致Core 3-Strike timeout 故障现象发生；
升级AMI Codebase 到
5.14_PurleyCrb_0ACLA046 & Purley-R Release Purley-R Release RC0584.D01 (2019_WW16)；
本版本特性变化情况如下：
升级AMI Codebase 到
5.14_PurleyCrb_0ACLA045 & Purley-R Release Purley-R Release RC0580.D04(2019_WW12)；
本版本特性变化情况如下：
BIOS获取服务器网卡Firmware版本号并传递给HDM在HDM页面显示；
本版本特性变化情况如下：
HDM界面设置BIOS永久启动项；
在不打开DebugMode的情况下增加BIOS Log日志功能；
本版本特性变化情况如下：
BIOS配置导入导出。
问题现象：当服务器中存在故障内存条，且故障类型为指定的“行错误”类型故障内存条时，服务器在BIOS自检阶段进行内存初始化时会导致BIOS启动异常，从而导致系统反复重启现象。
问题产生条件：当服务器中存在故障内存条，且故障类型为指定的“行错误”类型故障内存条。
问题现象：Legacy模式下，Intel-I350-Gb-BackPlane板载网卡在Save&Exit界面查看Boot Override选项，仅显示一个网口启动项。
问题产生条件：Legacy模式下，进入服务器Save&Exit界面查看Boot Override选项。
问题现象：服务器安装H3C NIC 530F B2自研网卡，执行BIOS固件配置保留刷新后，Legacy模式下，Boot&Exit界面，网卡无PXE启动项显示。
问题产生条件：服务器安装H3C NIC 530F B2自研网卡，执行BIOS固件配置保留刷新。
问题现象：服务器安装UN-NIC-ETH531F-LP-2P网卡，切换为Legacy模式后，HDM界面检查网卡信息，显示接口速率为0*GE，端口信息显示为没有匹配结果。
问题产生条件：服务器安装UN-NIC-ETH531F-LP-2P网卡，切换为Legacy模式后，HDM界面检查网卡信息。
问题现象：服务器功率封顶的policy control默认值为Enable，需修改policy control默认值为Disable。
问题产生条件：修改policy control默认值。
问题现象：服务器插入16G内存*8+128G AEP*4，AEP配置为AD模式，测试带宽，性能仅达到正常值的10%。
问题产生条件：服务器插入16G内存*8+128G AEP*4，AEP配置为AD模式，进行带宽测试。
问题现象：服务器接入LinkView UA3160 8G GPU模块后OS下显示的速率和带宽和HDM界面显示不一致.。
问题产生条件：服务器接入LinkView UA3160 8G GPU模块，OS和HDM界面下查看速率及带宽显示。
问题现象：R4500服务器冷重启过程中OCP网卡概率性不在位。
问题产生条件：R4500服务器多次冷重启。
问题现象：新增Mellanox 25G BF2-MBF2H512C-AESOT智能网卡适配。
问题产生条件：无。
问题现象：R5300 G3服务器接入多块LinkView UA3160 8G GPU模块，BIOS Setup界面下提示IO资源分配不足，导致GPU模块资源分配异常，系统下无法识别。
问题产生条件：R5300 G3服务器接入多块LinkView UA3160 8G GPU模块。
问题现象：R4300 G3服务器新增阿里神龙卡适配需求。
问题产生条件：无。
问题现象：NIC-BCM957416-T-B-10Gb-2P网卡升级驱动后，切换到Legacy模式，登录HDM界面，查看硬件信息-网卡，未正常显示该网卡信息。
问题产生条件：NIC-BCM957416-T-B-10Gb-2P网卡升级驱动后，切换到Legacy模式，登录HDM界面查看网卡信息。
问题现象：R4300 G3服务器新增和修改部分BIOS选项及默认值。
问题产生条件：无。
问题现象：R4900 G3服务器中接入UN-IB-MCX653105A-ECAT-100Gb-1P、UN-IB-MCX653106A-ECAT-100Gb-2P网卡，Legacy模式下HDM网卡界面未显示网卡相关信息。
问题产生条件：Legacy模式下R4900 G3服务器中接入UN-IB-MCX653105A-ECAT-100Gb-1P、UN-IB-MCX653106A-ECAT-100Gb-2P网卡。
问题现象：X10000 G3服务器配置12PCS 16G DDR4 RDIMM内存与1PCS/2PCS/4PCS 128G AEP内存时，上电初始化过程中HDM页面出现轻微告警。
问题产生条件：X10000 G3服务器配置12PCS 16G DDR4 RDIMM内存与1PCS/2PCS/4PCS 128G AEP内存时，上电初始化过程中。
问题现象：UN-NIC-ETH-X722DA2网卡模块，在BIOS IIO 链路中速率值和带宽值显示正常，在HDM PCIe界面显示错误。
问题产生条件：UN-NIC-ETH-X722DA2网卡模块，在BIOS IIO 链路及HDM PCIe界面分别查看速率值和带宽值。
问题现象：R4900 G3服务器接入1张UN-GPU-A100-40G卡后，BIOS启动界面下报错，提示PCI资源不足。
问题产生条件：R4900 G3服务器接入1张UN-GPU-A100-40G卡。
问题现象：R4300 G3服务器插入1张Retimer/Redriver卡，PCIE页面显示2张Retimer/Redriver卡。
问题产生条件：R4300 G3服务器插入1张Retimer/Redriver卡。
问题现象：服务器触发内存故障时，HDM会概率性错误解析成前一次上报的故障内存槽位，与BIOS解析的不一致。
问题产生条件：服务器触发内存故障时，HDM会概率性错误解析成前一次上报的故障内存槽位。
问题现象：16Gb内存搭配正常内存使用，16Gb内存被禁用时，BIOS Early VGA界面和Post界面没有内存告警信息。
问题产生条件：16Gb内存被禁用时，BIOS Early VGA界面和Post界面没有内存告警信息。
问题现象： PXE服务器配置文件pxelinux.cfg中localboot指向无效地址0xffff的情况下，服务器从该指向无效地址的引导项启动失败后无法及时跳转启动本地OS。
问题产生条件：PXE服务器配置文件pxelinux.cfg中localboot指向无效地址0xffff。
问题现象：BIOS关闭IOMCA配置，PCIe故障使用AER方式上报。
问题产生条件：版本刷新后，BIOS需关闭IOMCA配置，PCIe故障使用AER方式上报，减少因为PCIe不可纠正错误导致的系统宕机。
问题现象：HDM上NIC-ETH682i-Mb卡未适配QINQ\MCTP \CLP的功能，导致该功能无法使用。
问题产生条件：BIOS需支持NIC-ETH682i-Mb CLP命令的下发。
问题现象：R5300 G3机型的AI模式插入8个A100 GPU，系统卡在POST界面，无法正常启动。
问题产生条件：R5300 G3机型接线为AI模式，插入8块A100 GPU，发现系统卡在POST界面无法正常启动。
问题现象：R8900 G3产品需要合入SK海力士内存SmartTest功能。
问题产生条件：无。
问题现象：G3刀片服务器MCTP Proxy选项默认值需修改为Enabled。
问题产生条件：刀片服务器需要打开MCTP管理PCIe卡。
问题现象：Skylake的CPU搭配64GB 2Rx4 DDR4-2933内存使用时系统无法启动，故障日志信息提示不精确。
问题产生条件：Skylake CPU搭配64GB 2Rx4 DDR4-2933内存时，提示内存不可用。
问题现象：针对R6700 G3和R4300 G3，将BIOS Setup下ADDDC Sparing选项默认值由Disable改为Enable。
问题产生条件：针对R6700 G3和R4300 G3服务器，需要默认在DDR4 X4 内存使用环境下开启ADDDC功能。
问题现象：Intel DCPMM内存写入SPD内存防伪信息后，在HDM页面上仍显示为普通，应显示为认证状态，与预期不符。
问题产生条件：Intel DCPMM内存写入SPD防伪信息后，HDM页面仍显示为普通，不是已认证状态。
202006031359
问题现象：三星升级SmartTest代码， BIOS需同步升级。
问题产生条件：无。
问题现象：通过HDM导入/导出的BIOS配置中，BIOS需要支持控制单个网口的PXE功能。
问题产生条件：通过HDM导入/导出BIOS配置。
问题现象：深信服定制化Linux系统安装后BIOS未生成深信服UEFI OS启动项。
问题产生条件： 安装深信服定制化Linux系统后，无法自动引导启动操作系统，BIOS无法生成UEFI OS启动项。
问题现象：在OS下出现内存故障时，概率性存在无法记录内存故障信息到SPD中。
问题产生条件：在OS下，当内存发生硬件故障时，存在可纠正和不可纠正错误。
问题现象：在UEFI模式下，安装湖南麒麟操作系统，安装成功后，重启进入BIOS Setup中将Boot mode select设置为Legacy，保存后重启，再进入BIOS Setup中将Boot mode select设置为UEFI，保存重启后，BIOS Setuo中无湖南麒麟操作系统的启动项。
问题产生条件：UEFI模式下安装湖南麒麟操作系统后，重启进入BIOS Setup中将Boot mode select设置为Legacy，保存后重启，再进入BIOS Setup中将Boot mode select设置为UEFI，保存后重启。
问题现象：通过IPMI命令修改BIOS的 Monitor/MWAIT选项并重启BIOS生效后，在HDM 维护->固件升级界面，选择配置保留升级BIOS，升级成功后，开机进入setup页面，发现Monitor/MWAIT选项的值没有保留成功。
问题产生条件：通过IPMI命令修改BIOS的 Monitor/MWAIT选项并重启BIOS生效后，在HDM 维护->固件升级界面，选择配置保留升级BIOS，升级成功后，开机进入setup页面。
问题现象：使用SCE工具导出的默认配置文件中，Refresh Options选项缺少“*”标记，无法确认其默认值。
问题产生条件：开机进入linux OS，在OS中使用SCE工具导出BIOS 配置文件，查找Refresh Options选项，没有“*”标识，无法确认其默认值。
问题现象：开启SOL后，在BIOS 启动到POST界面时，SOL中无ESC，F4等功能键提示信息，导致客户不确定使用哪些功能键能进入setup。
问题产生条件：SOL功能enable后，在SOL界面选项功能键进入setup，但是此界面没有任何功能键提示信息，不确定按哪些功能键。
问题现象：R4900 G3机型搭配4114或3106 CPU，出现内存不可纠正错误，查看HDM SEL日志，日志中显示的故障内存槽位号与实际注入错误的内存槽位号不一致。
问题产生条件：R4900 G3机型搭配4114 CPU或者3106 CPU，出现内存不可纠正错误。
问题现象：BIOS Setup界面中无法修改主板product SN。
问题产生条件：开机进入BIOS Setup 界面，在Setup中修改product SN信息。
问题现象：服务器在开机过程中，因某些原因出现了硬件初始化失败，由于FRB-2 Timer Policy选项默认值为Do Nothing，服务器会一直停在初始化失败阶段。
问题产生条件：服务器在开机过程中，因某些原因出现了硬件初始化失败。
问题现象：调整BIOS Setup下Package C State选项默认值由Auto改为C0/C1。
问题产生条件：NA
问题现象：Legacy模式LSI 9361-8i RAID卡在OptionROM加载阶段PCIe Slot号显示错误。
问题产生条件：legacy模式下，在开机到OptionROM加载阶段，LSI 9361-8i RAID卡的OptionROM提示的PCIe Slot号错误。
问题现象：PCH下SATA Port未适配12LFF物理槽位号。
问题产生条件：外接sata盘。
问题现象：重置HDM后，sol会话不显示bios setup界面。
问题产生条件：重置HDM。
问题现象：通过WEB浏览器或MIB设置一次性启动项或永久性启动项，当前启动模式与启动设备不更新，一直是UEFI/HDD。
问题产生条件：通过WEB浏览器或MIB设置一次性启动项或永久性启动项。
问题现象：在BIOS Setup增加LLDP Status选项，用于控制LLDP的开关。
问题产生条件：新需求。
问题现象：HDM上设置"永久性启动"项，BIOS重启一次后“永久性启动”项被清空。
问题产生条件：设置"永久性启动"项，BIOS重启后会被清空。
问题现象：BIOS内将debug mode及OSWatchTimer选项设置为enable，升级BIOS到D024，配置保留方式。结果在early post阶段挂死，无法进入BIOS。
问题产生条件：将debug mode及OSWatchTimer选项设置为enable。
问题现象：先升级BIOS到B02D014P01版本，完成系统重启后，再配置覆盖升级HDM到B02D022P01版本，服务器下电再上电后进入BIOS SETUP发现外接Option卡无法识别。
问题产生条件：先升级BIOS到B02D014P01版本，完成系统重启后，再配置覆盖升级HDM到B02D022P01版本，该问题仅在B02D014P01版本存在。
问题现象：概率出现redfish通道升级不成功，打开kvm出现在POST界面红屏 。
问题产生条件： 先升级HDM到D018版本，版本号生效后再强制升级BIOS到 D010版本，HDM烧写BIOS成功后重启（此时BIOS烧写完正在做升级），打开kvm出现红屏。
问题现象：legacy模式下，按F12后post界面出现两条PXE提示信息。
问题产生条件：legacy模式下，按F12后post界面。
问题现象：在PCH端测试DMI Margin，2x5后计算平均值，发现lane2/lane3在Up/Down处的值低于spec。
问题产生条件：BIOS的DMI寄存器参数需要调整，否则计算出的结果与spec不一致。
首次发布。
您可以通过访问如下链接获取帮助：
请访问网址http://www.h3c.com/cn/Technical_Documents，选择产品类型和产品型号，在“诊断维护”分类下查询相关案例。
请访问知了社区网址https://zhiliao.h3c.com/，输入产品型号或功能关键字，搜索相关案例。
《H3C服务器 Purley平台 BIOS用户指南》
您可以通过H3C网站（www.h3c.com）获取最新的产品资料：
用户支持邮箱：service@h3c.com
技术支持热线电话：400-810-0504（手机、固话均可拨打）
技术支持知了社区：http://zhiliao.h3c.com（在线快速问题答复）
特性 | 说明 |
IIO/Uncore | VT-d虚拟化功能支持 PCIe 2.0/3.0 支持 SR-IOV支持 |
Processor | 支持Intel Xeon Platinum、Xeon Gold、Xeon Silver、Xeon Bronze系列 CPU 支持CPU多线程（Hyper Threading）功能 支持CPU睿频（Turbo Boost） 技术 支持P-State/C-State |
Memory | 支持最多内存容量24×16GB（RDIMM）/24×32GB(RDIMM) 支持最多内存速率：DDR4 RDIMM/LRDIMM 2666 MT/s 支持ECC 校验（MBE&SBE）、纠正（SBE）功能 |
SATA 控制器 | 8个SATA Port 支持 AHCI/RAID 模式支持 |
UEFI Secure Boot | UEFI安全启动功能支持 UEFI Secure Boot (Setup/User Mode) 支持 |
RASM 功能支持 | 内存RAS特性支持： ECC错误检测、记录 Intel MCA支持 PCIe AER支持 Correctable/Non-Fatal/Fatal Error检测、记录 |
USB 支持 | USB XHCI mode 支持 支持USB3.0/2.0 支持USB Legacy启动 |
本章介绍了H3C UniServer R4300 G3/R4900 G3/R4700 G3/R2900 G3/R2700 G3/R5300 G3/R6700 G3/R6900 G3/R8900 G3服务器的软件的类型以及如何对软件进行升级。
H3C HDM是B/S构架，提供WEB页面进行操作。对于H3C UniServer G3系列服务器的管理以及对于自身软件的升级都是在Web页面上操作完成。
为了防止升级过程中，配置被覆盖，建议在升级前，进行备份配置文件的操作。
登录HDM Web，导航到“维护”->“导入/导出配置”页面，如图B-1所示。单击“导出配置”的按钮，将当前BIOS配置保存到本地。
本操作指导中图例的版本号不一定是当前版本号，但当前版本的安装和升级操作与之一致。
升级过程中，请勿下电。

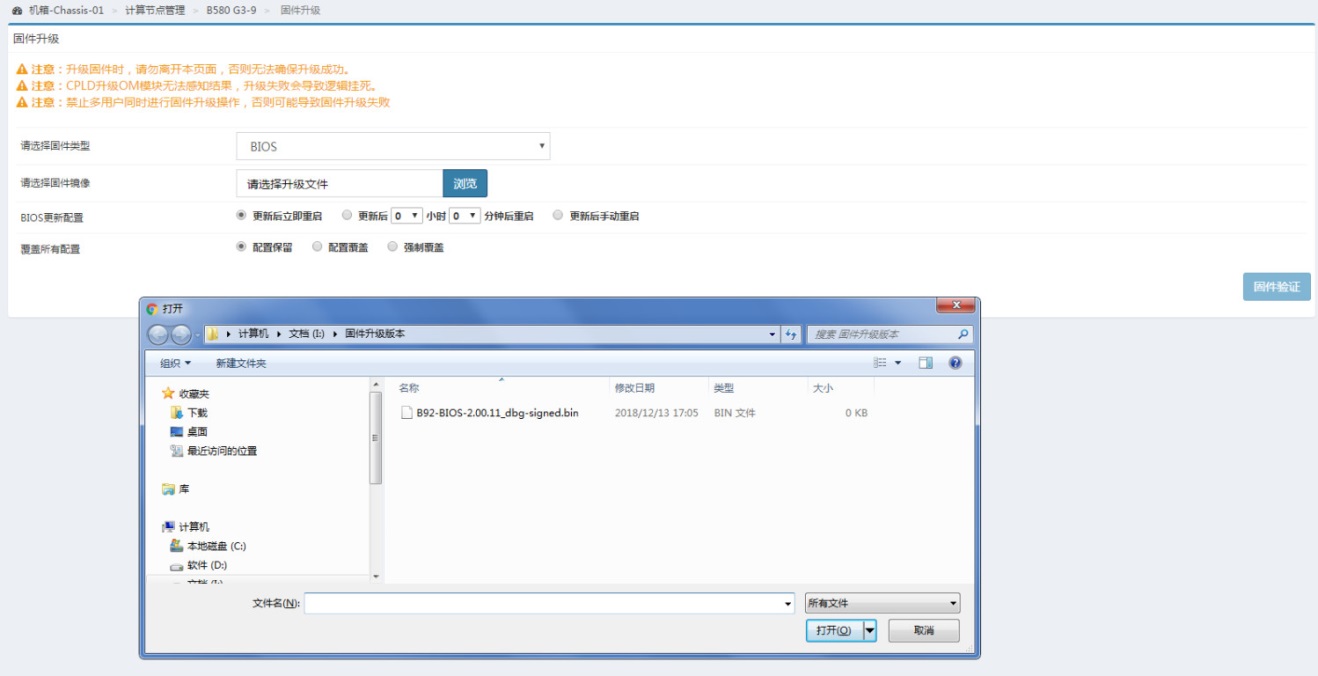

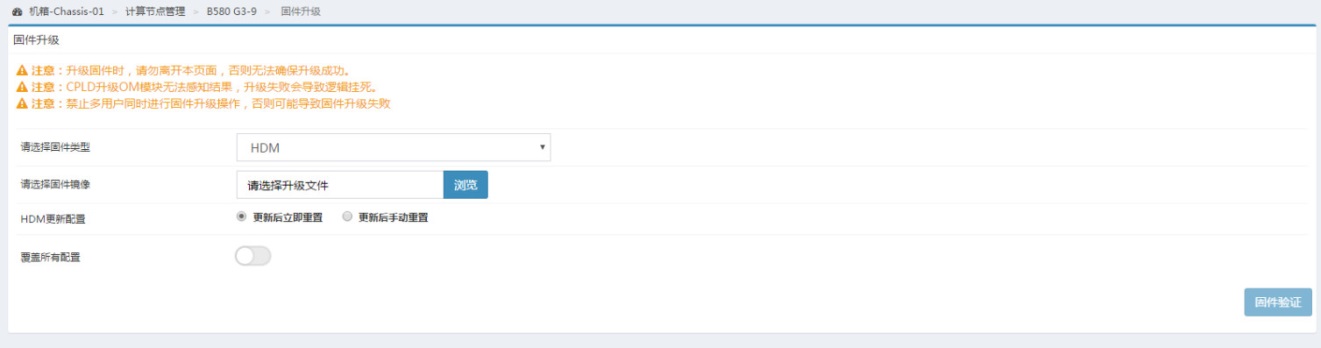

(1)在Web页面登录HDM，如图B-2所示。本次示例HDM IP：192.168.30.41，登录用户名admin，密码：Password@_
除非版本说明中特别提示，否则升级过程中不要选择覆盖所有配置，选择后，会导致所有设置恢复到默认设置。
如果“BIOS更新配置”中选择的是“更新后手动重启”，BIOS 升级完成后，主机不会主动重启，需要手动执行。

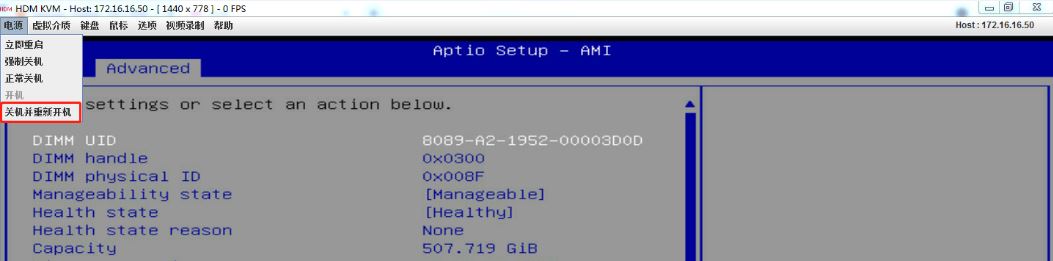

图B-8 手动重启
软件包升级失败后，系统会使用原版本的启动软件包运行。用户可以通过以下方式尝试解决软件升级失败问题。
1)固件类型选择错误，请确认升级过程中选择的固件类型为“BIOS”。
2)升级包错误，请确认下载的是适用于H3C UniServer G3系列的BIOS升级包。
3)升级包已损坏，请重新下载升级包进行升级。
4)请检查HDM和升级机器之间的网络是否通畅。
DCPMM，内存模块，用于H3C G3系列服务器产品，本文档中称为AEP。
(1)以下升级步骤适用于G3系列服务器且当前操作系统须为Red Hat Enterprise Linux 7.3或CentOS7.3，其他系统可通过REPO LiveCD进行升级。
(2)DCPMM固件版本名称为UN-AAA_xx.xx.xx.xxxx_Linux.rpm，AAA为内存型号（G3系列服务器为AEP），xx.xx.xx.xxxx表示具体内存固件版本号，请根据实际版本号替换。
(3)本次示例组件包UN-AEP_01.02.00.5444_Linux.rpm。
本操作指导中图例的版本号不一定是当前版本号，但当前版本的安装和升级操作与之一致。
升级过程中，请勿下电。
(1)使用管理员账号登陆系统。
(2)将UN-AEP_01.02.00.5444_Linux.rpm组件包拷贝到系统下任意路径（例如：/home），如图C-1所示。
(3)进入组件包所在路径，对组件包进行赋权限，执行chmod 777 UN-AEP_01.02.00.5444_Linux.rpm。
(4)进入组件包所在路径，进行组件包升级，执行 echo -e 'y\nn\n' | ./UN-AEP_01.02.00.5444_Linux.rpm，如图C-2所示。
(5)最后提示successful表示升级成功，如图C-2所示。
(6)执行主机冷重启操作。
(7)通过KVM关机并重新开机，如图C-3所示。
(8)服务器下电并重新上电。
(9)确认更新后的AEP内存的版本号，如图C-4所示。
软件包升级失败后，系统会使用原版本的启动软件包运行。用户可以通过以下方式尝试解决软件升级失败问题。
升级包错误，请确认下载的是适用于H3C UniServer G3系列的AEP升级包。
升级包已损坏，请重新下载升级包进行升级。
本章介绍了刀片服务器节点H3C UniServer B5700 G3/B5800 G3/B7800 G3如何对软件进行升级：
图D-1 升级流程
本章节使用的软件工具仅为推荐工具，您也可根据自身实际情况选择使用其他工具。
需要准备的工具如表D-1所示。
工具 | 说明 |
PC | 用于登录OM |
网线 | 用户连接登录PC和OM |
BIOS固件版本 | 请登录H3C官网获取最新的BIOS固件版本 |
将PC的以太网口通过局域网与主用和备用OM模块的“MGMT”端口相连，如图D-2所示。请确保PC的IP地址和OM模块的IP地址在同一个网段。
通过OM模块升级计算节点BIOS前，需要获取当前局点相关信息，具体内容如表D-2所示。
数据 | 说明 |
OM的静态管IP地址、子网掩码及网关 | 缺省为DHCP方式获取，本文以以下数据为例： IP地址：192.168.0.100 子网掩码：255.255.255.0 网关：192.168.100.1 |
登录OM的用户名及密码 | 用户名（缺省）：admin 密码（缺省）：Password@_ |
1. 升级前检查
是：执行步骤（4）
否：执行步骤（5）
2. 升级计算节点的BIOS具体步骤
BIOS更新配置：计算节点处于开机状态下，BIOS升级时的必选项，可以在BIOS升级完成后，选择重启BIOS的时间和方式。
覆盖所有配置：BIOS固件升级时，请根据实际需求选择是否勾选该选项：勾选“配置保留”选项，更新BIOS后将继续使用BIOS当前配置；勾选“配置覆盖”选项，计算节点将使用待升级的BIOS固件版本的缺省配置覆盖当前配置；勾选“强制覆盖”选项，HDM将直接烧写BIOS的Flash。该选项可以在BIOS异常的情况下，用于恢复BIOS。
如图D-9所示，表示固件版本验证成功：请执行步骤（4）。
若验证失败：请检查BIOS固件版本的正确性。
是：计算节点BIOS成功升级至目标版本，完成操作。
否：执行步骤（6）
是：完成计算节点BIOS升级。
否：联系技术支持。
缩略语 | 英文全名 | 中文解释 |
HDM | H3C Device Management | H3C设备管理 |
BIOS | Basic Input / output System | 基本输入/输出系统 |
FIST | Fast Intelligent Scalable Toolkits | 快速智能可扩展工具集 |
REPO | Repository | 基准库 |
SDS | Secure Diagnosis System | 安全诊断系统 |
RAID | Redundant Arrays of Independent Disks | 独立磁盘构成的具有冗余能力的阵列 |
SMASH CLP | Systems Management Architecture for Server Hardware Command-Line Protocol | 服务器硬件系统管理架构命令行协议 |
MCA | Machine Check Architecture | 设备检查架构 |
1. 任何从本网站下载的软件都是H3C公司受著作权保护的产品。
2. 使用软件必须受最终用户许可协议的条款的约束，该许可协议随软件附上或包含在软件中。
3. 除非最终用户首先同意许可协议的条款，否则不能安装任何附有或内含许可协议的软件。
4. 软件仅供最终用户根据许可协议的规定下载使用。
5. 最终用户在用下载软件进行升级及使用的过程中，应严格遵守操作指导书，对于未按指导书而引起的问题，责任由使用者自负。
6. 对于任何与许可协议条款不符的软件复制或再分发均被法律明确禁止，并可导致严重的民事及刑事处罚。
7. 所下载的软件版本仅限美国以外的地区使用。
支持
售前咨询
售后咨询
人工在线咨询
