H3C BIOS-5.71版本说明书
2024/1/18 15:32:45
下载： H3C BIOS-5.71版本说明书
Copyright © 2024新华三技术有限公司 版权所有，保留一切权利。 非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部， 并不得以任何形式传播。本文档中的信息可能变动，恕不另行通知。 |
目 录
2.2.1 新增特性—新增昆仑芯R420 24G GPU模块适配
3.2.1 变更特性—Micron DTR升级至3.6 Version
3.5.1 新增特性—新增PCIE设备的ACS Control和Cap寄存器信息上报HDM
3.6.1 新增特性—新增HDM、CPLD固件版本号信息显示
3.8.1 新增特性—新增PMem200内存固件在线升级功能
3.14.1 变更特性—变更ADDDC Sparing选项默认值
3.15.1 变更特性—变更Volatile Memory Mode选项默认值
3.19.1 新增UFS(Uncore Frequency Scaling,非核心频率缩放)设置选项
3.20.3 内存AMT（Advanced Memory Test）功能特性变更
3.20.4 删除Opportunistic Spare Core选项
3.20.5 删除SMI UPI Lane Failover选项
3.21.1 变更T-State Throttle Level选项
表目录
表3 H3C UniServer R6900 G5 BIOS内嵌部件版本信息
表4 H3C UniServer R4900 G5/R4700 G5/R4900LC G5/R4700LC G5服务器版本配套表
本文介绍了BIOS-5.71版本的特性、使用限制、存在问题及规避措施等。
本文档需和本文“8_相关资料”中的文档一起配合使用。
产品型号 | 目标文件名称及MD5校验码 |
H3C UniServer R4300/R4700 G5/R4900 G5/R4900LC G5 | C35-BIOS-5.71-signed.bin : e8a01b09211fc4be0cbc21d1cfcd8ab7 UN-BPS_02.02.00.1553-signed.bin: edd144ec6baa0f43758d1971213cb386 UN-BPS_02.02.00.1553_Linux.rpm: 5273d63687ea43b0ea0a9f152ca9c1f0 |
H3C UniServer R6900 G5 | P18-BIOS-5.71-signed.bin : 37c2423b14bc205aabcce15b0a5d0dd4 UN-BPS_02.02.00.1553-signed.bin: edd144ec6baa0f43758d1971213cb386 UN-BPS_02.02.00.1553_Linux.rpm: 3d8c598d4d88ce26fe95d736f243785a |
版本号：5.71
注：该版本号可在HDM Web概况页面基本信息栏中查看，如下图所示。
图片仅供参考，具体请以实际界面显示为准。
图2 查看BIOS版本号
表2 H3C UniServer R4300 G5/R4700 G5/R4900 G5/R4900LC G5/R5300 G5/ R5500 G5(Intel)/S4703 G5/S2703 G5/B5700 G5/H3C UniStor X10000 G5内嵌部件版本信息
部件名称 | 版本号 |
Microcode | IceLake Production MCU : m_87_606a6_0d0003d1.mcb |
Intel BKC Version | 2023.3 IPU-PV(KIT#778442) |
RC Code | Intel® Central Park Whitley Release 30P26 |
ME Firmware | SPS_E5_04.04.04.500.0 |
RSTe PreOS Components | v7.6.0.1012 |
VMD VROC | v7.6.0.1012 |
DCPMM UEFI and HII Driver | v02.00.00.3887 |
DCPMM Firmware | 02.02.00.1553 |
BIOS ACM | IceLake Production MCU : m_87_606a6_0d0003d1.mcb |
表3 H3C UniServer R6900 G5 BIOS内嵌部件版本信息
部件名称 | 版本号 |
Microcode | CooperLake A0 MCU : mbf5065a_86000020.mcb CooperLake A1 MCU : mbf5065b_07002501.mcb |
Intel BKC Version | 2022.3 IPU-PV(KIT#738662) |
RC Code | Intel® Central Park Whitley Release 23P42 |
ME Firmware | SPS_E5_04.04.04.202.0 |
RSTe PreOS Components | v7.6.0.1012 |
VMD VROC | v7.6.0.1012 |
DCPMM UEFI and HII Driver | v02.00.00.3887 |
DCPMM Firmware | 02.02.00.1553 |
BIOS ACM | BIOS ACM v1.3.4/ SINIT ACM v1.3.5 |
英文
中文
在升级版本之前，请注意与本版本配套的软、硬件条件必须符合下表的要求。
表4 H3C UniServer R4300 G5服务器版本配套表
产品系列 | H3C UniServer R4300 G5服务器 |
型号 | H3C UniServer R4300 G5 |
HDM | 3.38.01及以后版本 |
CPLD | 001及以后版本 |
iMC版本号 | 不涉及 |
PMem 200固件 | UN-BPS_02.02.00.1553 |
备注 | BIOS版本升级、更换/安装PMem 200、升级PMem 200固件时，请注意BIOS和PMem 200固件版本的配套关系。 |
表5 H3C UniServer R4900 G5/R4700 G5/R4900LC G5/R4700LC G5服务器版本配套表
产品系列 | H3C UniServer R4900 G5/R4700 G5服务器 |
型号 | H3C UniServer R4900 G5/R4700 G5/R4900LC G5 |
HDM | 3.38.01及以后版本 |
CPLD | 005及以后版本 |
iMC版本号 | 不涉及 |
PMem 200固件 | UN-BPS_02.02.00.1553 |
备注 | BIOS版本升级、更换/安装PMem 200、升级PMem 200固件时，请注意BIOS和PMem 200固件版本的配套关系。 |
表6 H3C UniServer R5300 G5服务器版本配套表
产品系列 | H3C UniServer R5300 G5服务器 |
型号 | H3C UniServer R5300 G5 |
HDM | 3.39及以后版本 |
CPLD | 003及以后版本 |
PFRCPLD | 001及以后版本 |
iMC版本号 | 不涉及 |
PMem 200固件 | UN-BPS_02.02.00.1553 |
备注 | BIOS版本升级、更换/安装PMem 200、升级PMem 200固件时，请注意BIOS和PMem 200固件版本的配套关系。 |
表7 H3C UniServer R5500K G5/R5500 G5(Intel)服务器版本配套表
产品系列 | H3C UniServer R5500 G5(Intel)服务器 |
型号 | H3C UniServer R5500 G5(Intel) |
HDM | 2.38及以后版本 |
CPLD | 002及以后版本 |
iMC版本号 | 不涉及 |
PMem 200固件 | UN-BPS_02.02.00.1553 |
备注 | BIOS版本升级、更换/安装PMem 200、升级PMem 200固件时，请注意BIOS和PMem 200固件版本的配套关系。 |
表8 H3C UniServer R6900 G5服务器版本配套表
产品系列 | H3C UniServer R6900 G5服务器 |
型号 | H3C UniServer R6900 G5 |
HDM | 3.38.01及以后版本 |
CPLD1 | 007及以后版本 |
PFRCPLD | 005及以后版本 |
DBCPLD | 005及以后版本 |
iMC版本号 | 不涉及 |
PMem 200固件 | UN-BPS_02.02.00.1553 |
备注 | BIOS版本升级、更换/安装PMem 200、升级PMem 200固件时，请注意BIOS和PMem 200固件版本的配套关系。 |
表9 H3C UniStor X10000 G5服务器版本配套表
产品系列 | H3C UniStor X10000 G5服务器 |
型号 | H3C UniStor X10000 G5 |
HDM | 2.27及以后版本 |
CPLD | 001及以后版本 |
iMC版本号 | 不涉及 |
PMem 200固件 | UN-BPS_02.02.00.1553 |
备注 | BIOS版本升级、更换/安装PMem 200、升级PMem 200固件时，请注意BIOS和PMem 200固件版本的配套关系。 |
产品系列 | H3C UniServer B5700 G5计算节点 |
型号 | H3C UniServer B5700 G5 |
HDM | 2.34及以后版本 |
OM | UN_BLADE-OM-1.03.02及以后版本 |
iMC版本号 | 不涉及 |
PMem 200固件 | UN-BPS_02.02.00.1553 |
备注 | BIOS版本升级、更换/安装PMem 200、升级PMem 200固件时，请注意BIOS和PMem 200固件版本的配套关系。 |
本版本推荐升级。
新增SL200-NP PCIe3.0 GPU模块适配。
新增昆仑芯R420 24G GPU模块适配。
新增商汤科技自研卡DL800 GPU模块适配。
新增32GB 2Rx4 DDR4-3200 CXMT RDIMM内存模块适配。
新增Mellanox 25G BF2-MBF2H512C-AESOT智能网卡适配。
新增BIOS-FLASH-512Mbits-104MHz-64Kb-2.7V-3.6V-SPI适配。
新增BIOS SPI Flash W25M512JVFIQ适配。
首次发布。
BIOS GUI模式界面选项排版优化。
详见《H3C服务器 Whitley & Cedar Island平台 BIOS用户指南》。
Ice Lake 升级至2023.3 IPU-PV Version
IceLake Production MCU : m_87_606a6_0d0003d1.mc;
缓解Intel CPU 安全漏洞：INTEL-SA-00950、INTEL-TA-00960
修复UEFI图像解析器漏洞。
Micron Smart test升级至DTR 3.6 Version。
Intel G5全机型通用服务器开启Memory ADDDC功能。
新增多套应用场景配置模板，帮助用户根据不同的应用场景部署最适合的BIOS设置。
详见《H3C服务器 Whitley & Cedar Island平台 BIOS用户指南》。
BIOS实现PCIE设备的ACS Control和Cap寄存器信息通过PCIE tree的形式上报到HDM。
BIOS POST启动界面新增HDM、CPLD固件版本号信息显示。
Copper Lake 升级至Cedar Island 2022.3 IPU Version
CooperLake A0 MCU : mbf5065a_86000020.mcb
CooperLake A1 MCU : mbf5065b_07002501.mcb
Ice Lake 升级至Whitley 2022_WW23 PLR3 Version。
IceLake Production MCU : m_87_606a6_0d000375.mcb
缓解2022Q1 Intel CPU 安全漏洞：CVE-2021-0153、 CVE-2021-0154、CVE-2021-0155、CVE-2021-0159、CVE-2021-0188、CVE-2021-0189、CVE-2021-0190、CVE-2021-33103、CVE-2021-33122、CVE-2021-33123、CVE-2021-33124、CVE-2022-0004、CVE-2022-0005、CVE-2022-21131、CVE-2022-21136、CVE-2022-21151。
PMem200内存固件可通过HDM界面在线升级。
服务器启动期间，BIOS获取PMem200的固件版本以及驱动版本的最新配套信息是否匹配，若不匹配，会发送不匹配的日志到HDM，同时在BIOS POST界面显示告警信息提醒用户升级。
IceLake Production MCU : m_87_606a6_0d000363.mcb
为解决B5700/R4300/R4700/R4900/R5300/R5500 G5服务器上启用SNC异常的问题，新增内存映射I/O即MMIO的相关选项，包括MMCFG Base、MMIO High Base和MMIO High Granularity Size选项，选项位于Advanced->Socket Configuration->Common RefCode Configuration界面下。
Ice Lake 升级至Whitley 2021_WW52 PLR1 Version
IceLake Production MCU : m_87_606a6_0d000331.mcb
修改Memory Map界面描述。详见《H3C服务器 Whitley & Cedar Island平台 BIOS用户指南》。
新增SGX（SW Guard Extensions，软件保护扩展）相关选项，支持配置TME（Total Memory Encryption，全内存加密）及SGX功能，选项位于Advanced->Socket Configuration->Processor Configuration界面下。
Ice Lake 升级至Whitley 2021_WW39 MR7 Version
IceLake Production MCU : m_87_606a6_0d000311.mcb
ADDDC Sparing选项默认值由Disabled变更为Enabled，该选项位于Socket Configuration->Memory Configuration菜单下的Memory RAS Configuration界面。
Volatile Memory Mode选项默认值由2LM变更为1LM，该选项用于协同配置PMem的内存模式。变更后DDR4内存缺省作为普通内存使用，此时Pmem可以配置为非易失性存储模式（即AD模式）。
合入Static Turbo特性，支持配置CPU静态睿频加速功能。
IceLake Production MCU : m_87_606a6_0d0002e0.mcb
Copper Lake 升级至Cedar Island 2021_WW20 PLR2 Version
CooperLake A0 MCU : mbf5065a_86000020.mcb
CooperLake A1 MCU : mbf5065b_07002302.mcb
Ice Lake 升级至Whitley 2021_WW22 MR3 Version
IceLake Production MCU : m_87_606a6_0d0002b1.mcb
新增UFS(Uncore Frequency Scaling,非核心频率缩放)设置的相关选项，即新增了Uncore Freq Scaling等选项，位于Advanced->Advanced Power Management Configuration->CPU Advanced PM Tuning界面。
Ice Lake 升级至Whitley 2021_WW15 PV Version
Copper Lake 升级至Cedar Island 2021_WW05 PLR1 Version
IceLake CPU HCC Production MCU : m_87_606a4_0b000280.mcb
IceLake CPU XCC C0 Production MCU : m_87_606a5_0c0002f0.mcb
IceLake CPU XCC D0 Production MCU : m_87_606a6_0d000280.mcb
引入Hynix/Samsung/micron内存厂商测试程序，增加支持常用内存测试/修复/结果上报等功能。
Advanced页签下，Platform Configuration->Runtime Error Logging->eMCA Settings界面的Opportunistic Spare Core选项删除。
Advanced页签下，Platform Configuration->Runtime Error Logging->UPI Error Enabling界面的SMI UPI Lane Failover选项删除。
对于R5300 G5和B5700 G5服务器，BIOS Setup内Advanced->Advanced Power Management Configuration->CPU Thermal Management->CPU T State Control界面的T-State Throttle Level选项不再支持6.25%和12.5%参数。
本版本特性变化情况如下：
CooperLake A0 MCU Microcode升级至mbf5065a_86000020
CooperLake A1 MCU Microcode升级至mbf5065b_07000020
本版本特性变化情况如下：
关闭P2A访问CPLD模块，用于解决BMC后台大量CORE文件刷屏问题。
首次发布。
问题现象：Legacy模式下，网卡NIC-ETH630F-LP-2P和NIC-ETH641F-LP-2P的MAC地址显示为0。
问题产生条件：Legacy模式下，查看网卡NIC-ETH630F-LP-2P和NIC-ETH641F-LP-2P的MAC地址。
问题现象：R4900 G5服务器接入PCIe 1.0卡，在OS下基本功能运行时部分功能不可用。
问题产生条件：R4900 G5服务器接入PCIe 1.0卡。
问题现象： PCIe 10-bit Tag Support选项需要在BIOS Setup界面能正常显示。
问题产生条件：查看BIOS Setup界面相关选项。
问题现象：服务器安装已认证内存，在BIOS重启后，HDM界面获取到的信息仍为未认证状态。
问题产生条件：服务器安装已认证内存，在BIOS重启后，HDM界面查看认证信息。
问题现象：服务器接入NIC-10GE-2P-520F-B2-1-X网卡，UEFI和Legacy模式下，网卡所在Slot的Port 1设置为Disabled，会导致Port 2的PXE也一起关闭,但关闭Port 2不影响port1。
问题产生条件：服务器接入NIC-10GE-2P-520F-B2-1-X网卡，UEFI和Legacy模式下，网卡所在Slot的Port 1设置为Disabled。
问题现象：R5300 G5服务器在HPC模式下，插上8张H800 GPU后，BIOS停留在自检 16%上，HDM出现开门狗报错。
问题产生条件：R5300 G5服务器满配8张H800 GPU。
问题现象：服务器安全面板在开机状态下进行热插拔后，Logo灯亮起，氛围灯不亮，重启服务器之后氛围灯才能正常亮起。
问题产生条件：服务器安全面板在开机状态下进行热插拔。
问题现象：Legacy模式下发送ipmi命令设置下一启动项为PXE，在Setup下修改网卡轮询顺序，保存重启后查看与设置时的不一致。
问题产生条件：Legacy模式下发送ipmi命令设置下一启动项为PXE，在Setup下修改网卡轮询顺序，保存重启后查看网卡轮询顺序。
问题现象：R5500 G5服务器右挂耳USB口中插入USB3.0 U盘，概率性在系统中无法正常识别。
问题产生条件：R5500 G5服务器右挂耳插入USB3.0 U盘。
问题现象：特定场景下R4900G5服务器接入MOC2.0智能网卡，重启服务器时BIOS会停留在UPI初始化阶段。
问题产生条件：特定场景下R4900G5服务器接入MOC2.0智能网卡，重启服务器。
问题现象：服务器在内存发生故障后被禁用或发生规则类禁用时，HDM界面未显示具体禁用原因。
问题产生条件：服务器在内存发生故障后被禁用或发生规则类禁用时，通过HDM界面查看原因。
问题现象：指定场景或设备配置下，新增PCIe网卡后，PXE启动项发生变化，需进行一次BUS号从小到大排序（主网卡排序在前）。
问题产生条件：指定场景或设备配置下，新增PCIe网卡。
问题现象：服务器接入NVIDIA A16 64G GPU模块，HDM界面下，带宽显示降至为x4，实际为x16。
问题产生条件：服务器接入NVIDIA A16 64G GPU模块，HDM界面下查看带宽。
问题现象：服务器slot 11/13/15/17/19上插网卡，进入Advnaced-Network Configuration-PCIE NIC Configuration，查看NIC slot号对应关系，Slot 17 显示不正确。
问题产生条件：服务器slot11、13、15、17、19上插网卡，进入Advnaced-Network Configuration-PCIE NIC Configuration，，查看NIC slot号对应关系。
问题现象：R4300 G5/R4700 G5/R4900 G5服务器右挂耳USB口中插入USB3.0 U盘，概率性在系统中无法正常识别。
问题产生条件：R4300 G5/R4700 G5/R4900 G5服务器右挂耳插入USB3.0 U盘。
问题现象：R5300 G5接入Hygon DCU Z100L 32GB GPU模块，MMIOH资源不足导致出现out of memory的提示错误。
问题产生条件：R5300 G5接入Hygon DCU Z100L 32GB GPU模块。
问题现象：系统上报CPU单核瞬时过温问题，但CPU的整体温度正常。
问题产生条件：CPU单核瞬时过温，Therm-Monitor-Status Filter默认值不是Enable。
问题现象：当服务器中存在故障内存条，且故障类型为指定的“行错误”类型故障内存条时，服务器在BIOS自检阶段进行内存初始化时会导致BIOS启动异常，从而导致系统反复重启现象。
问题产生条件：当服务器中存在故障内存条，且故障类型为指定的“行错误”类型故障内存条。
问题现象：服务器安装H3C NIC 530F B2自研网卡，执行BIOS固件升降级后，Legacy模式下，Boot&Exit界面，网卡无PXE启动项显示。
问题产生条件：服务器安装H3C NIC 530F B2自研网卡，执行BIOS固件升降级。
问题现象： BIOS固件进行配置保留刷新时，重启服务器后BOOT Override下网卡启动项与刷新前不一致。
问题产生条件：BIOS固件进行配置保留刷新时，重启服务器后BOOT Override下查看网卡启动项。
问题现象：BIOS Setup 图形化界面下设置硬盘密码，对话框要求再次确认输入密码时直接点OK，退出后再次重新设置密码，首次输入的密码直接生效。
问题产生条件：BIOS Setup 图形化界面下设置硬盘密码二次校验失效。
问题现象：Mellanox MCX623105AN以太网卡在服务器开机上报检测到PCIE插槽功率不足（27W），PCIE IIO/SLot Bifurcation Override 时需要增加Slot Power Limit字段的配置。
问题产生条件：Mellanox MCX623105AN以太网卡在服务器机机上报检测到PCIE插槽功率不足（27W）。
问题现象：服务器接入USB LAN，不接网线后，设置服务器下一启动项为PXE，USB LAN启动项被轮询2次。
问题产生条件：服务器接入USB LAN，不接网线后，设置服务器下一启动项为PXE。
问题现象：Legacy模式下，2端口25Gb光接口Bluefield2智能网卡(SFP56)(MBF2H332A-AENOT)在HDM-PCI设备界下查看Port-MAC，显示为00。
问题产生条件：BIOS切换为Legacy模式，通过HDM界面查看MAC地址显示。
问题现象：服务器接入2张相同的网卡，在legacy模式下修改启动项顺序后，PXE轮训时设置的启动项顺序只能生效一次。
问题产生条件：服务器接入2张相同的网卡，在legacy模式下修改启动项顺序后，多次在POST阶段重启服务器进入PXE。
问题现象：BIOS Setup界面切换为中文模式，修改CKE throttling选项为手动后，关联选项和子选项的帮助信息仍显示为英文。
问题产生条件：BIOS Setup界面切换为中文模式，修改CKE throttling选项为手动。
问题现象：G5服务器内存RAS配置已不支持Memory RANK Sparing模式，HDM-内存RAS配置界面仍存在该选项。
问题产生条件：HDM-内存RAS配置界面查看选项。
问题现象：服务器中4块Memblaze PB6 AIC NVMe盘和2块U.2 NVMe盘混插时，进入UEFI BIOS模式下，将VMD Disable，服务器重启查看UEFI BIOS Advance界面，只显示1块AIC NVMe盘和1块U.2NVMe盘，查看NVMe Configuration界面无NVMe盘显示。
问题产生条件：服务器中4块Memblaze PB6 AIC NVMe盘和2块U.2 NVMe盘混插时，进入UEFI BIOS下，将VMD Disable，服务器重启进入分别查看UEFI BIOS Advance界面和NVMe Configuration界面。
问题现象：服务器功率封顶的policy control默认值为Enable，需修改policy control默认值为Disable。
问题产生条件：修改policy control默认值。
问题现象：服务器接入NVIDIA A16 64G GPU模块，在HDM Web界面（HDM-系统管理-系统信息-PCIe设备）未显示GPU信息，散热管理界面未显示温感信息。
问题产生条件：服务器接入NVIDIA A16 64G GPU模块，在HDM Web界面（HDM-系统管理-系统信息-PCIe设备）上查看PCIe设备和散热管理信息。
问题现象：BIOS Setup下Advanced-USB Configuration和Advanced-Platform Configuration-PCH Configuration-USB Configuration重名，更新PCH Configuration下USB Configuration为Chipset USB Configuration。
问题产生条件： BIOS Setup下Advanced-USB Configuration和Advanced-Platform Configuration-PCH Configuration-USB Configuration重名需变更。
问题现象：BIOS Setup下设置User密码后重启服务器，使用User权限进入BIOS Setup界面，中文状态下退出界面选项全部置灰。
问题产生条件： BIOS Setup下设置User密码并切换中文模式后重启服务器，使用User权限进入BIOS Setup界面。
问题现象：服务器接入2端口25Gb光接口智能网卡（UNB-iETH-PS225_H16-LP-2P-25G-M），Legacy模式下在HDM界面查看PCIE设备信息，MAC显示为0。
问题产生条件：服务器接入2端口25Gb光接口智能网卡（UNB-iETH-PS225_H16-LP-2P-25G-M），Legacy模式下在HDM界面查看PCIE设备信息。
问题现象：R5300 G5/R5500 G5服务器接入UN-NIC-BCM957302-F-B-10Gb-2P光接口网卡，进入BIOS Setup界面修改任意选项值后，按F3恢复默认设置，等待时间过长，需要30-40秒才能恢复。
问题产生条件：R5300 G5/R5500 G5服务器接入UN-NIC-BCM957302-F-B-10Gb-2P光接口网卡，进入BIOS Setup界面修改任意选项值。
问题现象：进入BIOS Setup 图形化界面，选择Exit页签，在 Boot Override启动项列表中选择Ubuntu Server 20.04 (64 bit) – LTS系统的启动项，操作系统无法正常启动。
问题产生条件：进入BIOS Setup 图形化界面，选择Exit页签，在 Boot Override启动项列表中选择 Ubuntu Server 20.04 (64 bit) – LTS 系统的启动项。
问题现象：服务器插入UN-NIC-BCM957302-F-B-10Gb以太网卡和UN-IB-MCX653105A-ECAT-100Gb IB网卡，BIOS Legacy模式下，HDM界面上该两类网卡MAC地址显示为0，且无法进入PXE引导模式。
问题产生条件：服务器插入UN-NIC-BCM957302-F-B-10Gb以太网卡和UN-IB-MCX653105A-ECAT-100Gb IB网卡，BIOS切换至Legacy模式。
问题现象：在服务器主板上插入TPM2.0模块，进入BIOS Setup-Trusted Computing- SM3_256 PCR Bank选项设为Enabled，发送ResetBios的Redfish命令，以及在HDM界面中导入修改过的BIOS配置，重启服务器，再次进入BIOS后发现所有选项未更新，仍为默认值状态。
问题产生条件：在服务器主板上插入TPM2.0模块，进入BIOS Setup-Trusted Computing- SM3_256 PCR Bank选项设为Enabled，发送ResetBios的Redfish命令，以及在HDM界面中导入修改过的BIOS配置，重启服务器。
问题现象：BIOS Setup界面切换为中文模式，Shutdown Suppression的部分选项仍显示英文，未翻译成中文。
问题产生条件：BIOS Setup界面切换为中文模式。
问题现象：Platform Controller Hub直连硬盘模式下，安装12T硬盘时，HDM界面显示的硬盘容量信息格式错误。
问题产生条件：Platform Controller Hub直连硬盘模式下，安装12T硬盘。
问题现象：网口不接网线情况下，服务器启动时在POST界面按F12进入PXE轮询，屏幕打印信息中未显示具体网卡Slot号、端口号、MAC地址等信息。
问题产生条件：网口不接网线情况下，服务器启动时在POST界面按F12进入PXE轮询。
问题现象：R6900 G5服务器在OS和BIOS下对NVMe盘进行点灯操作，蓝灯不亮。
问题产生条件：R6900 G5服务器在OS和BIOS下对NVMe盘进行点灯操作。
问题现象：服务器在HDM界面进行BIOS版本配置保留/配置覆盖方式升级刷新时，进度条显示到91%会自动重启，重启后的服务器版本升级成功，配置保留/配置覆盖功能生效。
问题产生条件：服务器在HDM界面进行BIOS版本配置保留和配置覆盖方式升级刷新。
问题现象：服务器中接入UN-GPU-XG310-32GB-FHFL显卡，Legacy模式下会导致BIOS启动时一直卡在加载100%界面。
问题产生条件：Legacy模式下，服务器中接入UN-GPU-XG310-32GB-FHFL显卡。
问题现象：R4900 G5服务器中接入UN-NIC-ETH660F-3S-2P网卡，Legacy模式下HDM网卡界面，MAC地址显示为0。
问题产生条件：Legacy模式下，R4900 G5服务器中接入UN-NIC-ETH660F-3S-2P网卡。
问题现象：BIOS Setup界面修改配置并保存重启生效，在Linux下使用AFU工具配置保留升降级BIOS版本，Secure Boot Mode选项配置保存失败。
问题产生条件：BIOS Setup界面修改配置并保存重启生效，在Linux下使用AFU工具配置保留升降级BIOS版本。
问题现象：服务器中插入2个硬盘，其中1个有操作系统，1个空盘，Legacy模式下，Hard Disk Drive BBS Priorities中有操作系统的硬盘OS启动项设置为Disable，在HDM界面设置下一启动项为Legacy HardDisk，仍能正常进入OS操作系统。
问题产生条件：服务器中插入2个硬盘，其中1个有操作系统，1个空盘，Legacy模式下，Hard Disk Drive BBS Priorities中有操作系统的硬盘OS启动项设置为Disable，在HDM界面设置下一启动项为Legacy HardDisk。
问题现象：服务器上电，按ESC进入BIOS Setup，切换至BOOT界面修改Early VGA Mode为Simple，切换至Advanced->Socket Configuration->Memory Configuration->Memory RAS Configuration，修改Mirror Mode为Full Mirror Mode，保存重启后，在Early POST界面会打印内存镜像模式降级的信息。
问题产生条件：服务器上电，按ESC进入BIOS Setup，切换至BOOT界面修改Early VGA Mode为Simple，切换至Advanced->Socket Configuration->Memory Configuration->Memory RAS Configuration，修改Mirror Mode为Full Mirror Mode，保存重启。
问题现象：服务器存在单根故障内存时，BIOS下加载完成Memory Initializing后，显示两条重复的内存报错信息。
问题产生条件：服务器存在单根故障内存时。
问题现象：在HDM界面配置系统IERR/MCA故障后是否重启系统为不主动重启主机，注入IERR错误系统仍然会重启。
问题产生条件：系统产生IERR故障时。
问题现象：在BIOS Setup界面，修改BIOS配置后的弹窗提示窗口中单击“确认/OK”、“取消/Cancel”，无法正常关闭窗口。
问题产生条件：在BIOS Setup界面，修改BIOS配置后的弹窗提示窗口中单击“确认/OK”、“取消/Cancel”。
问题现象：服务器中插入TCM模块，进入BIOS Setup界面，Advanced中选择Trust Computing，显示No Security Device Found。
问题产生条件：服务器中插入TCM模块。
问题现象：Icelake CPU在服务器空闲时的能耗较高，Package C6状态显示占比只有70%，导致空闲状态下CPU单颗功耗过高。
问题产生条件：BIOS开启Package C6 状态后查看显示占比。
问题现象：BIOS Graphic模式下，BIOS修改配置后保存更改并退出时，出现Modified BIOS Settings Review弹窗，点击弹窗中显示的修改过的选项，服务器会直接重启使配置生效。
问题产生条件：BIOS Graphic模式下，BIOS修改配置后保存更改并退出。
问题现象：BIOS Setup->Advanced->Socket Configuration->Memory Configuration->Rank Margin Tool注释中默认值错误，应为Disable。
问题产生条件：无。
问题现象：R4900 G5服务器插入HBA-LSI-9440-8i卡，NIC-ETH-MCX562A-3S-2P网卡，BIOS从UEFI模式切换到legacy模式，系统会反复重启。
问题产生条件：R4900 G5服务器插入HBA-LSI-9440-8i卡，NIC-ETH-MCX562A-3S-2P网卡，BIOS从UEFI模式切换到legacy模式。
问题现象：进入BIOS Setup，选择Security->Secure Boot Menu密钥管理界面，当语言模式配置为中文模式时，使用快捷键F3恢复默认值，部分项语言模式恢复失败，仍显示为中文。
问题产生条件：进入BIOS Setup，选择Security->Secure Boot Menu密钥管理界面，当语言模式配置为中文模式时，使用快捷键F3恢复默认值。
问题现象：服务器中插入UN-HBA-LSI-9311-8i卡，并配置2个逻辑硬盘，BIOS Graphic模式下进入UEFI BIOS setup->Advanced->LSI 9311 HII->Vitrual Disk Management->Manage Virtual Disk Properties页面下Select Virtual Disk项无选择框。
问题产生条件：服务器中插入UN-HBA-LSI-9311-8i卡，并配置2个逻辑硬盘，BIOS Graphic模式下进入UEFI BIOS setup->Advanced->LSI 9311 HII->Vitrual Disk Management->Manage Virtual Disk Properties页面。
问题现象：服务器中插入Intel Barlow Pass内存，系统重启时会出现低概率误报UCE故障信息。
问题产生条件：服务器中插入Intel Barlow Pass内存，系统重启。
问题现象：Legacy模式下未接入其他驱动设备，进入BIOS Setup界面查看Boot overridded以及Other drive BBS priorities选项，多出一个Realtek PXE B00 D14选项。
问题产生条件：Legacy模式下未接入其他驱动设备，进入BIOS Setup界面查看Boot overridded及Other drive BBS priorities选项。
问题现象：HDM页面设置永久启动模式为Legacy模式，启动项为PXE，保存重启后进入BIOS Setup界面，第一启动项变为Other Device。
问题产生条件：HDM页面设置永久启动模式为Legacy模式，启动项为PXE，保存重启后进入BIOS Setup界面。
问题现象：BIOS启动界面下EarlyVGA和POST界面warning提示信息的字体颜色优化，高亮度标红。
问题产生条件：无。
问题现象：服务器运行至操作系统后，前置USB口概率性出现无法识别USB3.0的U盘。
问题产生条件：服务器运行至操作系统后，前置USB口插入USB3.0的U盘。
问题现象：SATA控制器为RAID模式时，在Windows Server 2016/ Windows Server 2019操作系统下上电后，对应槽位热拔插或热插SATA盘不识别。
问题产生条件：SATA控制器为RAID模式时，在Windows Server 2016/ Windows Server 2019操作系统下上电后。
问题现象：固件升级时不修改任何配置进行配置保留更新BIOS固件时，更新完成后进入BIOS Setup下查看CPU的Core Disable Number参数异常。
问题产生条件：固件升级时不修改任何配置进行配置保留更新BIOS固件。
问题现象：内存按6+6满配，BIOS下将BPS设为AD模式并重启，内存总容量在内存拓扑、HDM页面、Main页面、post页面、Advanced下显示不一致。
问题产生条件：内存按6+6满配，BIOS下将BPS设为AD模式并重启。
问题现象：BIOS ESA&TSE模式下，设置完AIC加速卡SSD-NVME-P4800-750.0GB的管理员密码，重启服务器，POST阶段输入该卡的管理员密码错误后红屏。
问题产生条件：BIOS ESA&TSE模式下，POST阶段输入AIC加速卡SSD-NVME-P4800-750.0GB的管理员密码错误。
问题现象：Legacy模式下，修改Hard Disk Driver BBS Priorities里启动项顺序，将不支持legacy模式的操作系统的启动项调为第一启动项，第二启动项为legacy模式正常启动的OS；随后在HDM界面设置下一次启动项为HardDisk，机器重启，机器直接进入PXE，未正常进入legacy模式下的OS。
问题产生条件：Legacy模式下，修改Hard Disk Driver BBS Priorities里启动项顺序，将不支持legacy模式的操作系统的启动项调为第一启动项，第二启动项为legacy模式正常启动的OS。
问题现象：服务器安装Riser3转接卡，Riser3转接卡上的slot13安装CNA-10GE-2P-560F网卡以及其他PCIe卡，上电开启服务器所有PCIE卡都可以被识别。随后将服务器的Riser3转接卡去掉后，服务器重启，PCIe NIC Configuration下仍然有slot13的显示信息。
问题产生条件：服务器的Riser3转接卡去掉后，重启服务器。
首次发布。
您可以通过访问如下链接获取帮助：
请访问网址http://www.h3c.com/cn/Technical_Documents，选择产品类型和产品型号，在“诊断维护”分类下查询相关案例。
请访问知了社区网址https://zhiliao.h3c.com/，输入产品型号或功能关键字，搜索相关案例。
《H3C服务器 Whitley & Cedar Island平台 BIOS用户指南》
您可以通过H3C网站（www.h3c.com）获取最新的产品资料：
用户支持邮箱：service@h3c.com
技术支持热线电话：400-810-0504（手机、固话均可拨打）
特性 | 说明 |
IIO/Uncore | VT-d虚拟化功能支持 PCIe 2.0/3.0支持 SR-IOV支持 |
Processor | 支持2/4 X3rd Intel® Xeon® Scalable Processor (5300/6300/8300 系列)， 最高TDP 250W 支持CPU多线程（Hyper Threading）功能 支持CPU睿频（Turbo Boost） 技术 支持P-State/C-State |
Memory | 支持6 通道 ，RDIMM/LRDIMM DDR4-3200MT/s 支持单槽位内存容量 64GB（RDIMM），256GB（LRDIMM-3DS） 支持ECC 校验（MBE&SBE）、纠正（SBE）功能，支持Advanced ECC功能 |
SATA 控制器 | 8个SATA Port 支持 AHCI/RAID 模式支持 |
UEFI Secure Boot | UEFI安全启动功能支持 UEFI Secure Boot (Setup/User Mode) 支持 |
RASM 功能支持 | RAS特性支持： ECC错误检测、记录 Intel MCA Recovery支持 PCIe AER支持 Correctable/Non-Fatal/Fatal Error检测、记录 |
USB 支持 | USB XHCI mode 支持 支持USB3.0/2.0 支持USB Legacy启动 |
本章介绍了H3C UniServer R4300 G5/R4900 G5/R4700 G5/R5300 G5/ R5500 G5(Intel)/S4703 G5/S2703 G5/B5700 G5/H3C UniStor X10000 G5服务器的软件的类型以及如何对软件进行升级：
H3C HDM是B/S构架，提供WEB页面进行操作。对于H3C UniServer G5系列服务器的管理以及对于自身软件的升级都是在Web页面上操作完成。
为了防止升级过程中，配置被覆盖，建议在升级前，进行备份配置文件的操作。
登录HDM Web，点击右侧快键访问“配置管理”->“导入/导出配置”页面，如图B-1所示。单击“导出配置”的按钮，将当前BIOS配置保存到本地。
本操作指导中图例的版本号不一定是当前版本号，但当前版本的安装和升级操作与之一致。
升级过程中，请勿下电。
(1)在Web页面登录HDM，如图B-2所示。本次示例HDM IP：192.168.1.88，登录用户名admin，密码：Password@_。
除非版本说明中特别提示，否则升级过程中不要选择覆盖所有配置，选择后，会导致所有设置恢复到默认设置。
如果“BIOS更新配置”中选择的是“更新后手动重启”，BIOS 升级完成后，主机不会主动重启，需要手动执行。
软件包升级失败后，系统会使用原版本的启动软件包运行。用户可以通过以下方式尝试解决软件升级失败问题。
1)固件类型选择错误，请确认升级过程中选择的固件类型为“BIOS”。
2)升级包错误，请确认下载的是适用于H3C UniServer G5系列的BIOS升级包。
3)升级包已损坏，请重新下载升级包进行升级。
4)请检查HDM和升级机器之间的网络是否通畅。
PMem200，内存模块，用于H3C G5系列服务器产品，本文档中称为BPS。
(1)以下升级步骤适用于G5系列服务器通过HDM Web页面升级。
(2)PMem200通过HDM Web页面升级固件版本名称为AAA-xx.xx.xx.xxxx-signed.bin，其中AAA为内存型号（G5系列服务器为BPS），xx.xx.xx.xxxx表示具体内存固件版本号，请根据实际版本号替换。
(3)本次示例组件包BPS-02.02.00.1553-signed.bin 。
本操作指导中图例的版本号不一定是当前版本号，但当前版本的安装和升级操作与之一致。
升级过程中，请勿下电。
(1)使用管理员账号登陆系统。在Web页面登录HDM，如图C-1所示。本次示例HDM IP：192.168.1.88，登录用户名admin，密码：Password@_
(2)登录到HDM主界面，从右侧快键访问栏中点击“固件更新”，如图C-2所示。
(3)点击“固件更新”页签，在页面中选择固件类型以及升级文件，单击“下一步”按钮，如图C-3所示。图示仅供参考，实际选择过程中，应该选择实际对应版本的AAA-xx.xx.xx.xxxx-signed.bin文件。
(4)确认固件版本，如图C-4所示，单击“下一步”按钮。
(5)在弹出如图C-5所示的对话框中，单击“确定”按钮。
(6)等待升级完成，如图C-6所示。
(7)执行主机重启操作。如在步骤图C-7中“BIOS更新配置”选择的是“更新后手动重启”，BIOS升级完成后，主机不会自动重启，需要手动执行。
(8)确认更新后的BPS内存的版本号，如图C-8所示。
(1)以下升级步骤适用于G5系列服务器且当前操作系统须为Red Hat Enterprise Linux 8.2或CentOS 8.2，其他系统可通过REPO LiveCD进行升级。
(2)PMem200固件版本名称为UN-AAA_xx.xx.xx.xxxx_Linux.rpm，其中AAA为内存型号（G5系列服务器为BPS），xx.xx.xx.xxxx表示具体内存固件版本号，请根据实际版本号替换。
(3)本次示例组件包UN-BPS_02.02.00.1553_Linux.rpm。
本操作指导中图例的版本号不一定是当前版本号，但当前版本的安装和升级操作与之一致。
升级过程中，请勿下电。
(4)使用管理员账号登陆系统。
(5)将UN-BPS_02.02.00.1553_Linux.rpm组件包拷贝到系统下任意路径（例如：/home），如图C-9所示。
(6)进入组件包所在路径，对组件包进行赋权限，执行chmod 777 UN-BPS_02.02.00.1553_Linux.rpm。
(7)进入组件包所在路径，进行组件包升级，执行echo -e 'y\nn\n' |./UN-BPS_02.02.00.1553_Linux.rpm，如图C-10所示。
(8)最后提示successful表示升级成功，如图C-10所示。
(9)执行主机冷重启操作。
(10)通过KVM关机并重新开机，如图C-11所示。
(11)服务器下电并重新上电。
(12)确认更新后的BPS内存的版本号，如图C-12所示。
软件包升级失败后，系统会使用原版本的启动软件包运行。用户可以通过以下方式尝试解决软件升级失败问题。
升级包错误，请确认下载的是适用于H3C UniServer G3/G5系列的AEP/BPS升级包。
升级包已损坏，请重新下载升级包进行升级。
本章介绍了刀片服务器节点H3C UniServer B5700 G5如何对软件进行升级：
图D-1 升级流程
本章节使用的软件工具仅为推荐工具，您也可根据自身实际情况选择使用其他工具。
需要准备的工具如表D-1所示。
工具 | 说明 |
PC | 用于登录OM |
网线 | 用户连接登录PC和OM |
BIOS固件版本 | 请登录H3C官网获取最新的BIOS固件版本 |
将PC的以太网口通过局域网与主用和备用OM模块的“MGMT”端口相连，如图D-2所示。请确保PC的IP地址和OM模块的IP地址在同一个网段。
通过OM模块升级计算节点BIOS前，需要获取当前局点相关信息，具体内容如表D-2所示。
数据 | 说明 |
OM的静态管IP地址、子网掩码及网关 | 缺省为DHCP方式获取，本文以以下数据为例： IP地址：192.168.0.100 子网掩码：255.255.255.0 网关：192.168.100.1 |
登录OM的用户名及密码 | 用户名（缺省）：admin 密码（缺省）：Password@_ |
(2)请确保待升级BIOS的计算节点工作状态正常。
(1)固件升级过程中，请勿对计算节点进行上下电操作，否则可能会导致OM部分功能以及操作系统出现异常。
(2)禁止多用户同时进行固件升级操作，否则可能导致固件升级失败。
(1)如图D-3中①所示，打开PC上的浏览器，输入OM Web页面的登录地址（格式为https://OM_ip_address，本文以https://192.168.0.100为例）。如②所示，输入管理员用户名和密码。如③所示，单击“登录”，完成操作。
(2)查看机箱节点的状态信息和诊断信息，如图D-4所示。
(3)判断计算节点状态信息和诊断信息是否存在不可执行升级的状态。例如：计算节点“状态”：为异常或“上电状态”为关等。
是：执行步骤（4）
否：执行步骤（5）
(4)处理告警；完成告警处理后，请继续执行步骤（5）。
(5)查询并记录计算节点的BIOS当前软件版本,如图D-5所示。
a.单击“计算节点管理”。
b.选择一个目标计算节点。

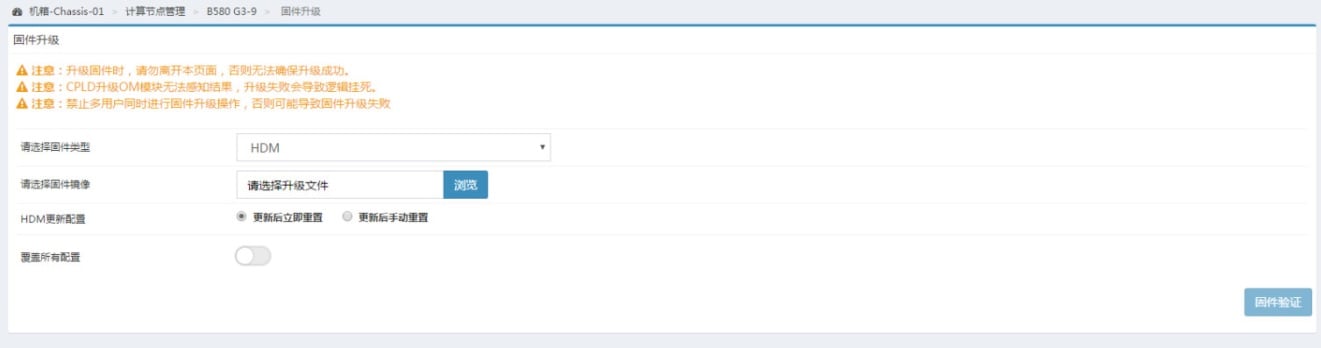

(1)如图D-6所示，单击“计算节点管理 > 选中待升级BIOS计算节点 > 固件升级”。

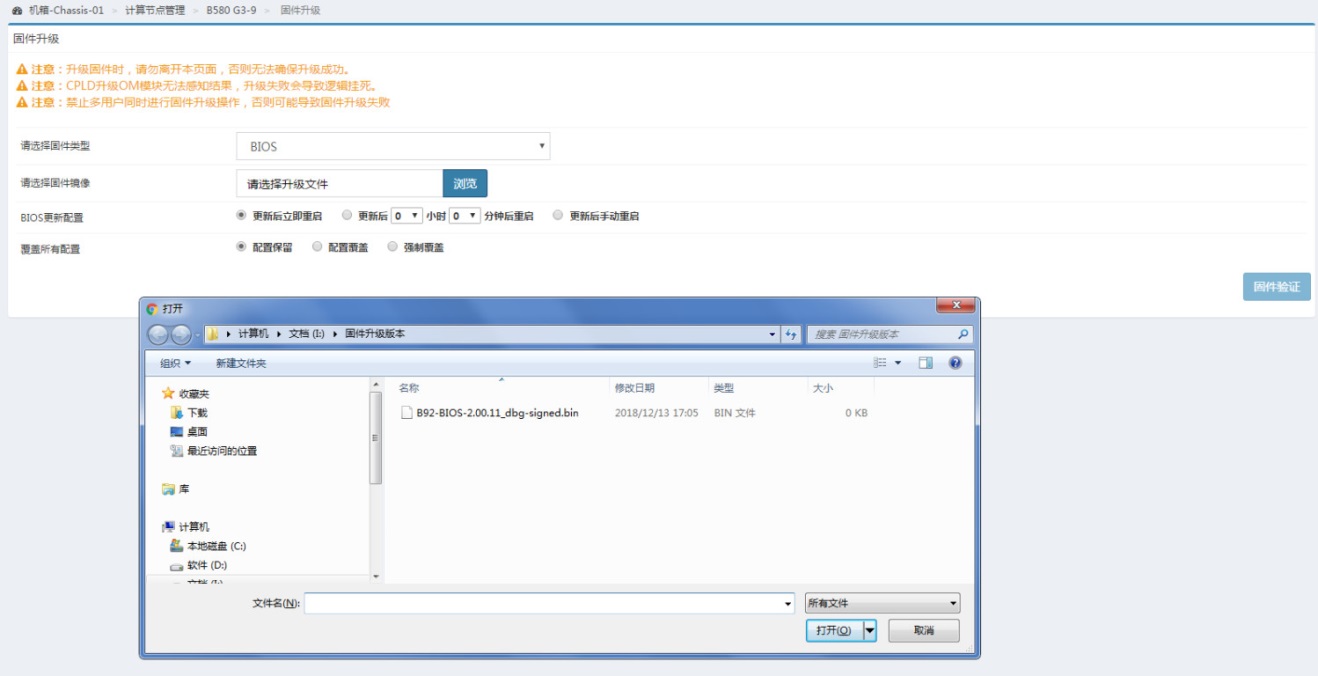

(2)如图D-7所示，上传最新BIOS固件版本，并配置如下BIOS升级相关参数。
a.在“请选择固件类型”栏，选择固件类型为BIOS。
b.在“请选择固件类型”栏，单击“浏览”，在弹出对话框中选中待升级的BIOS固件版本。
c.在“BIOS更新配置”栏，勾选“更新后立即重启”。
BIOS更新配置：计算节点处于开机状态下，BIOS升级时的必选项，可以在BIOS升级完成后，选择重启BIOS的时间和方式。
覆盖所有配置：BIOS固件升级时，请根据实际需求选择是否勾选该选项：勾选“配置保留”选项，更新BIOS后将继续使用BIOS当前配置；勾选“配置覆盖”选项，计算节点将使用待升级的BIOS固件版本的缺省配置覆盖当前配置；勾选“强制覆盖”选项，HDM将直接烧写BIOS的Flash。该选项可以在BIOS异常的情况下，用于恢复BIOS。

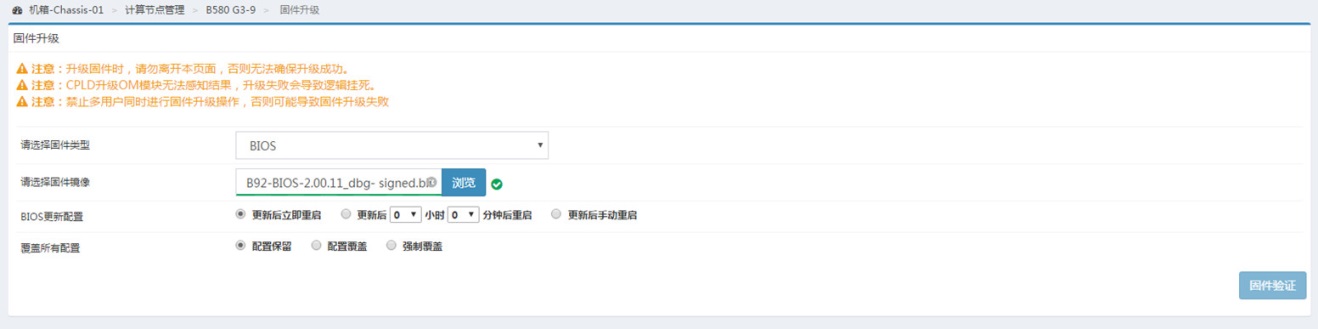

(3)如图D-8所示，固件上传完成后，单击“固件验证”，开始固件验证。
如图D-9所示，表示固件版本验证成功：请执行步骤（4）。
若验证失败：请检查BIOS固件版本的正确性。
(4)如图D-10所示，固件验证完成后，单击“固件升级”，开始升级固件。页面弹出提示信息“计算节点版本升级成功”，说明计算节点的BIOS固件升级成功。
(5)升级完成后，查看计算节点当前固件版本。如图D-11所示，单击“计算节点管理 > 选择已完成BIOS升级的计算节点”，判断该计算节点是否已经升级至目标版本。
是：计算节点BIOS成功升级至目标版本，完成操作。
否：执行步骤（6）
(6)重新升级，确认计算节点已经升级至目标版本。
是：完成计算节点BIOS升级。
否：联系技术支持。
缩略语 | 英文全名 | 中文解释 |
HDM | H3C Device Management | H3C设备管理 |
BIOS | Basic Input / output System | 基本输入/输出系统 |
FIST | Fast Intelligent Scalable Toolkits | 快速智能可扩展工具集 |
REPO | Repository | 基准库 |
SDS | Secure Diagnosis System | 安全诊断系统 |
RAID | Redundant Arrays of Independent Disks | 独立磁盘构成的具有冗余能力的阵列 |
SMASH CLP | Systems Management Architecture for Server Hardware Command-Line Protocol | 服务器硬件系统管理架构命令行协议 |
MCA | Machine Check Architecture | 设备检查架构 |
1. 任何从本网站下载的软件都是H3C公司受著作权保护的产品。
2. 使用软件必须受最终用户许可协议的条款的约束，该许可协议随软件附上或包含在软件中。
3. 除非最终用户首先同意许可协议的条款，否则不能安装任何附有或内含许可协议的软件。
4. 软件仅供最终用户根据许可协议的规定下载使用。
5. 最终用户在用下载软件进行升级及使用的过程中，应严格遵守操作指导书，对于未按指导书而引起的问题，责任由使用者自负。
6. 对于任何与许可协议条款不符的软件复制或再分发均被法律明确禁止，并可导致严重的民事及刑事处罚。
7. 所下载的软件版本仅限美国以外的地区使用。
支持
售前咨询
售后咨询
人工在线咨询
