H3C WX2510H-F-PWR无线控制器 安装指导-6W103

02-安装设备

本章节下载 02-安装设备  (704.56 KB)

docurl=/cn/Service/Document_Software/Document_Center/Wlan/WX/H3C_WX2500H/Installation/Installation_Manual/H3C_WX2510H-F-PWR_IG-6W103/202003/1277904_30005_0.htm

02-安装设备


2 设备的安装

说明

设备机箱盖的一个安装螺钉上封有防拆封条,在对设备进行安装和维护时请保持该封条完好,否则,由于擅自操作导致设备无法维护,将由用户本人负责。



2.1  安装前的确认

·            您已经仔细阅读第1章内容。

·            第1章中所述的要求已经满足。

2.2  安装流程

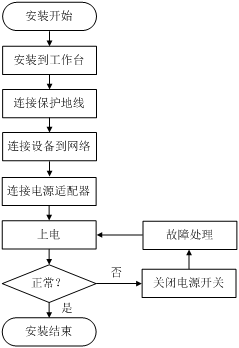

图2-1 设备安装流程示意图



2.3  安装设备到工作台

注意

设备安装到工作台时,请不要在设备上面放置重物,以免压坏设备和降低散热效率。



常用到的方法就是将设备安放到防静电的工作台上。

(1)       小心的将设备倒置。用干净的软布清洁机箱底板上的圆形压印区域,确保没有油污或灰尘吸附。

(2)       将四个垫脚分别从粘贴纸上取下,粘贴到机箱底板上的四个圆形压印区域内。

(3)       将设备正置,放在工作台上。

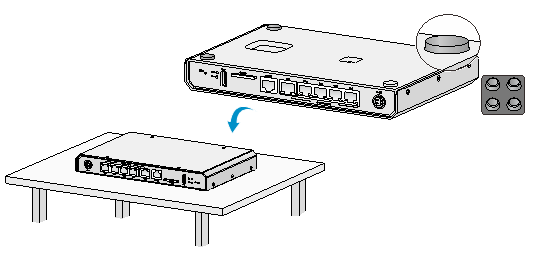

图2-2 安装设备到工作台



2.4  连接保护地线

注意

·         设备地线的正确连接是设备防雷、防干扰的重要保障,所以用户在安装和使用设备时,必须首先正确连接好保护地线。

·         消防水管和大楼的避雷针接地都不是正确的接地选项,设备的保护地线应该连接到机房的工程接地。

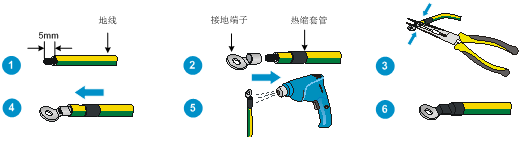

1. 装配OT端子

设备随机不附带保护地线,仅提供一个OT端子,保护地线需要用户自行购买安装,步骤如下:

(1)       根据设备接地的距离,截取合适长度的保护地线,将一端用剥线钳剥掉约5mm长的绝缘胶皮。

(2)       先将热缩套管套在保护地线上,然后将金属丝全部插入OT端子尾部。

(3)       用尖嘴钳将金属丝与OT端子尾部压紧固定。

(4)       将热缩套管套在接触点部位,并用热吹风机对热缩套管进行加热,使其收缩套牢接触点。



2. 连接保护地线

连接保护地线的方法如下:

(1)       用十字螺丝刀逆时针拧松机箱背面的接地孔连接螺钉,并取下。

(2)       将随机附带的保护地线的OT端子套在机箱接地孔连接螺钉上。

(3)       将套了OT端子的接地孔连接螺钉安装到接地孔上,并用十字螺丝刀拧紧。

(4)       设备通过接地排接地方式进行接地,用接地螺钉将保护地线的另一端紧固在接地排上,并确保接地排已经与大地相连。

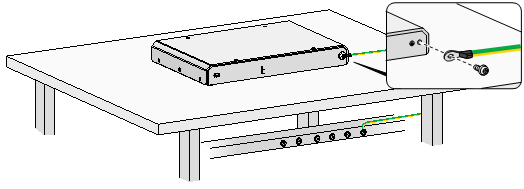

图2-3 通过接地排接地



2.5  连接设备到网络

(1)       将AC的WAN口连接至上行网络,连接Internet的方式取决于用户使用的运营商(用户可以通过ADSL Modem或者EPON使用PPPoE拨号方式、配置静态IP方式或者动态DHCP分配IP地址方式接入Internet)。

(2)       将AC的LAN口直接连接AP或者交换机,本文以直连AP为例介绍连接设备到网络。

(3)       将AC连接电源。

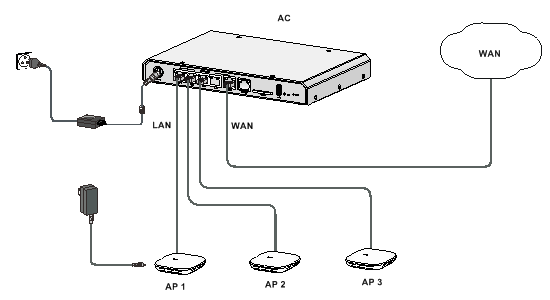

图2-4 连接设备到网络



2.6  连接电源适配器

电源适配器的连接方法如下:

(1)       确认设备保护地线已经正确连接至大地。

(2)       将电源适配器与外置的交流电源插座相连。

(3)       将电源适配器的直流输出插头插到设备面板上的直流电源输入插座上。

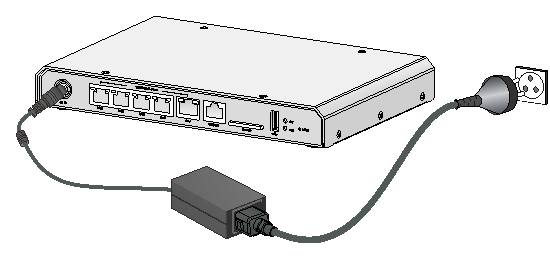

图2-5 连接电源适配器



2.7  安装完成后检查

在设备的安装过程中,每次加电前均要进行安装检查,检查事项如下:

·            检查设备周围是否留有足够的散热空间,工作台是否稳固;

·            所接电源规格与设备的要求是否一致;

·            地线是否连接正确;

·            配置电缆、电源输入电缆连接关系是否正确。

2.8  启动设备

上电开机后,将首先进行内存初始化,初始化结束后,系统将运行BootWare扩展程序,终端屏幕上显示如下系统信息(Bootware菜单信息略):

BootWare Validating...

Press Ctrl+B to access EXTENDED-BOOTWARE MENU...

键入<Ctrl+B>,将进入Boot扩展菜单;否则,系统进入应用程序文件的读入和自解压过程。

说明

·         必须在出现“Press Ctrl+B to enter extended boot menu”的4秒钟之内,键入<Ctrl+B>,系统才能进入Boot扩展菜单。

·         若系统进入应用程序的自解压过程后再希望进入Boot扩展菜单,则需要重新启动设备。



Loading the main image files...

Loading file flash:/system.bin.........................

...........................Done.

Loading file flash:/boot.bin...........................

...................................................Done.



Image file flash:/boot.bin is self-decompressing.......

...............................Done.

System image is starting...

……略……

Line con0 is available.





Press ENTER to get started.



键入<Enter>后,屏幕出现:

<H3C>

该提示符表明设备已经进入用户视图,可以对设备进行配置了。

说明

如果CPLD Version有更新,会在设备的启动过程中自动升级CPLD版本。
