H3C SecCenter CSAP-NTA-E系列网络全流量威胁分析探针设备
硬件描述
Copyright © 2025 新华三技术有限公司 版权所有，保留一切权利。
非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。
除新华三技术有限公司的商标外，本手册中出现的其它公司的商标、产品标识及商品名称，由各自权利人拥有。
本文档中的信息可能变动，恕不另行通知。
· 设备实物外观丝印与手册中的渲染图可能略有差异，请以实物为准。
· 通常情况下，设备在出厂前会预先配置管理以太网口的IP地址为192.168.0.1/24，并设置用户名为admin，密码为admin。详细的配置信息可参见设备铭牌上的相关信息。
· 设备使用外部存储介质时（如硬盘、U盘、SD卡等），存储空间至少为32G。
设备前面板上有4个接口模块插槽、2个USB接口、1个管理以太网口、1个CONSOLE接口、1个RESET按钮以及2个硬盘扩展插槽。具体结构如下图所示。

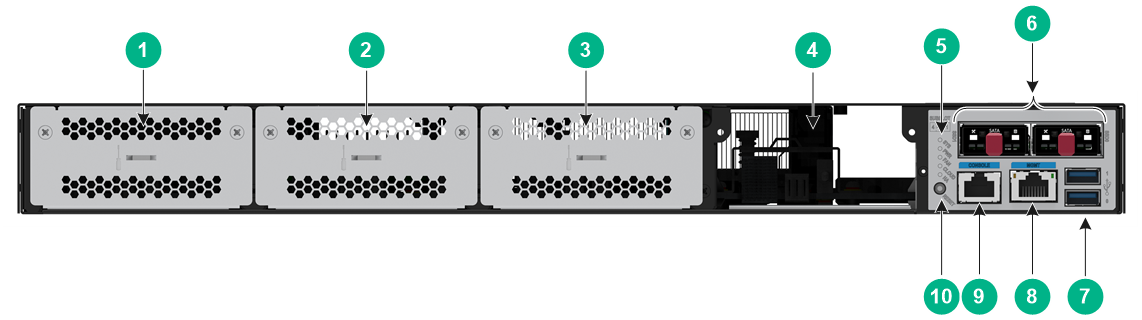

图1-1 设备前视图
|
1: 接口模块插槽 SUBSLOT 4 |
2: 接口模块插槽 SUBSLOT 3 |
|
3: 接口模块插槽 SUBSLOT 2 |
4: 接口模块插槽 SUBSLOT 1 |
|
5: 设备指示灯 |
6: 硬盘扩展插槽 |
|
7: USB口 |
8: 管理以太网口（MGMT） |
|
9: CONSOLE口 |
10: RESET按键（仅重启设备，不会恢复默认出厂配置） |

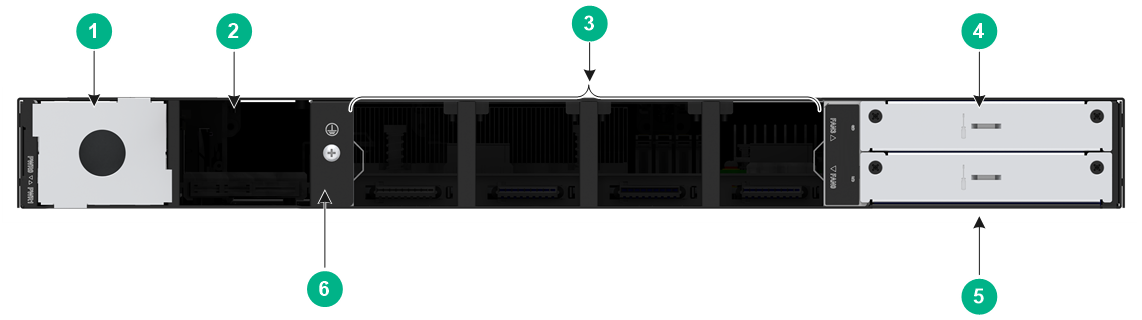

图1-2 设备后视图
|
1: 电源模块插槽0 |
2: 电源模块插槽1 |
|
3: 风扇模块插槽 |
4: 接口模块插槽 SUBSLOT 6 |
|
5: 接口模块插槽 SUBSLOT 5 |
6: 接地螺钉 |
表1-1 设备的硬件规格
|
型号 |
外形尺寸（宽×深×高）（单位：mm） |
内存类型及容量 |
重量 |
静态功耗 |
动态功耗 |
|
CSAP-NTA-E100/CSAP-NTA-E200 |
440mm×560mm×44.0mm |
16GB DDR4 |
7.5Kg |
32.83W |
110.86W |
|
CSAP-NTA-E400 |
440mm×560mm×44.0mm |
32GB DDR4 |
7.5Kg |
32.83W |
110.86W |
|
项目 |
说明 |
|
环境温度 |
· 工作：无硬盘0°C～45°C，带硬盘5°C～40°C · 非工作：-40°C～70°C |
|
环境湿度（无冷凝） |
· 工作：无硬盘5%RH～95%RH，带硬盘10%RH～90%RH · 非工作：5%RH～95%RH |
为了便于设备通风散热，请您根据设备的风道方向，合理规划安装场所，要求如下：
· 安装设备到19英寸标准机柜时，请保证设备的入风口及出风口处留有100mm左右的空间，相邻设备间至少有1U（44.45mm）的空间，供机箱的散热。
· 确保安装场所有良好的通风散热系统。
设备采用了前进风，后出风的散热方式。
表2-1 安装附件
|
附件图 |
附件名称 |
适配的款型 |
|
|
4孔通用挂耳 |
所有款型 |
|
|
后挂耳（含M4承重螺钉） |
所有款型 |
|
|
M6机柜螺钉 |
所有款型 |
|
|
浮动螺母 |
所有款型 |
|
|
M4挂耳螺钉 |
所有款型 |
|
|
保护地线 |
所有款型 |
· 设备不支持接口模块热插拔。
· 使用NS-HPIM-GP8A、NS-HPIM-TG8A、NS-HPIM-GT8A和NS-HPIM-GT8PFCA接口模块时，设备不支持统计经过接口模块的超大包流量（大于9216字节）。
· NS-SPIM-GP4PFCA需要在R9900P22及以后版本才支持安装。
安装NS-SPIM-GP4PFCA接口卡时，如果需要在两个槽位同时安装接口卡，则需要使用升级后的整机版本。
|
产品型号 |
升级前整机版本 |
升级后整机版本 |
|
CSAP-NTA-E100/CSAP-NTA-E200/CSAP-NTA-E400 |
C0 |
D0 |
NS-HPIM-TG4A接口模块提供4个10GBASE-R-SFP+以太网光口，能够协助设备进行接口及业务扩充。

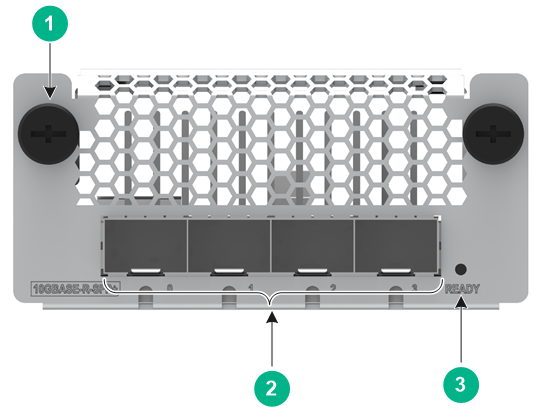

图2-1 NS-HPIM-TG4A接口模块正视图
|
1: 松不脱螺钉 |
2: 10GBASE-R-SFP+以太网光口 |
|
3: 指示灯（READY） |
|
接口模块的万兆以太网光口不支持自适应到千兆。
|
项目 |
说明 |
|
型号 |
NS-HPIM-TG4A |
|
外形尺寸（宽×深×高）（单位：mm） |
88.3 mm x213.7mm x44.1 mm |
|
重量 |
0.35Kg |
|
静态功耗 |
12.21W |
|
最大功耗 |
18.45W |
NS-HPIM-GP8A接口模块提供8个1000BASE-X-SFP以太网光口，能够协助设备进行接口及业务扩充。
图2-2 NS-HPIM-GP8A接口模块正视图
|
1: 松不脱螺钉 |
2: 1000BASE-X-SFP以太网光口 |
|
3: 指示灯（READY） |
|
|
项目 |
说明 |
|
型号 |
NS-HPIM-GP8A |
|
外形尺寸（宽×深×高）（单位：mm） |
88.3 mm x213.7mm x44.1 mm |
|
重量 |
0.4Kg |
|
静态功耗 |
3.91W |
|
最大功耗 |
15.59W |
NS-HPIM-GT8A接口模块提供8个10/100/1000BASE-T以太网电口，能够协助设备进行接口及业务扩充。

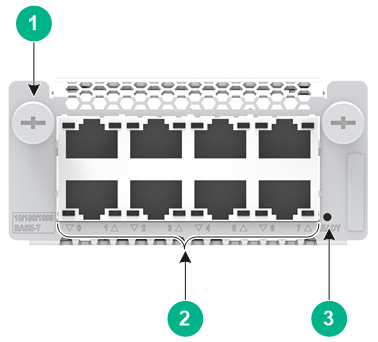

图2-3 NS-HPIM-GT8A接口模块正视图
|
1: 松不脱螺钉 |
2: 10/100/1000BASE-T以太网电口 |
|
3: 指示灯（READY） |
|
|
项目 |
说明 |
|
型号 |
NS-HPIM-GT8A |
|
外形尺寸（宽×深×高）（单位：mm） |
88.3 mm x213.7mm x44.1 mm |
|
重量 |
0.45Kg |
|
静态功耗 |
5.77W |
|
最大功耗 |
9.73W |
NS-HPIM-GT8PFCA接口模块提供8个10/100/1000BASE-T以太网电口，接口支持Bypass功能，能够协助设备进行接口及业务扩充。

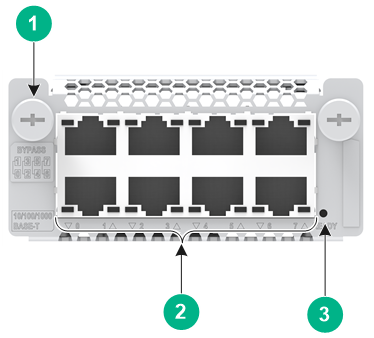

图2-4 NS-HPIM-GT8PFCA接口模块正视图
|
1: 松不脱螺钉 |
2: 10/100/1000BASE-T以太网电口 |
|
3: 指示灯（READY） |
|
|
项目 |
说明 |
|
型号 |
NS-HPIM-GT8PFCA |
|
外形尺寸（宽×深×高）（单位：mm） |
88.3 mm x213.7mm x44.1 mm |
|
重量 |
0.45Kg |
|
静态功耗 |
10.34W |
|
最大功耗 |
15.47W |
NS-HPIM-TG8A接口模块提供8个10GBASE-R-SFP+以太网光口，能够协助设备进行接口及业务扩充。

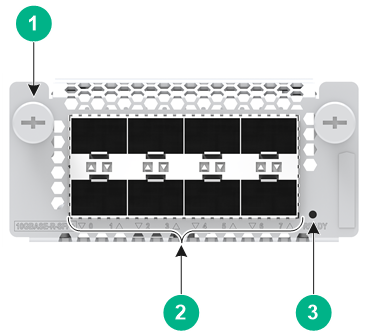

图2-5 NS-HPIM-TG8A接口模块正视图
|
1: 松不脱螺钉 |
2: 10GBASE-R-SFP+以太网光口 |
|
3: 指示灯（READY） |
|
|
项目 |
说明 |
|
型号 |
NS-HPIM-TG8A |
|
外形尺寸（宽×深×高）（单位：mm） |
88.3 mm x213.7mm x44.1 mm |
|
重量 |
0.4Kg |
|
静态功耗 |
8.53W |
|
最大功耗 |
18.84W |
接口模块的万兆以太网光口不支持自适应到千兆。
NS-SPIM-GP4PFCA接口模块提供4个固定的以太网光口，不支持更换光模块，其中以太网光口NETA和NETB用于连接上游或下游设备，以太网光口A和B用于连接设备。未开启BYPASS功能时，流量从接口编号NETA或NETB进入，通过接口编号A或B进入设备，进行正常数据处理。当开启BYPASS功能后，接口编号NETA，NETB组成BYPASS接口对，流量可以绕过设备，使得设备两端的上下游设备实现直接对接，确保业务不中断。
图2-6 NS-SPIM-GP4PFCA接口模块正视图
|
1: 以太网光口NETA（可用于连接上游或下游设备） |
2: 以太网光口A |
|
3: 以太网光口B |
4: 以太网光口NETB（可用于连接上游或下游设备） |
|
5: 松不脱螺钉 |
6: CTRL（每按一次就切换一下BYPASS状态） |
|
7: BYPASS指示灯 |
|
NS-SPIM-GP4PFCA接口模块的BYPASS指示灯状态：
· 长灭，设备已下电，接口模块处于BYPASS状态；
· 长亮，设备已上电，接口模块处于BYPASS状态；
· 以0.5Hz绿灯闪烁，接口模块处于非BYPASS状态；
|
项目 |
说明 |
|
型号 |
NS-SPIM-GP4PFCA |
|
外形尺寸（宽×深×高）（单位：mm） |
100 mm x170mm x19.8mm |
|
重量 |
0.25Kg |
|
静态功耗 |
0.96W |
|
最大功耗 |
1.08W |
设备提供了两个可插拔电源槽位（PWR0和PWR1）用于安装电源模块，设备出厂时只有PWR0槽位上安装有假面板。
设备支持仅安装一个或同时安装两个电源模块，安装两个电源模块时，电源模块型号必须一致。
表2-2 交流电源模块规格
|
型号 |
额定输入电压 |
最大输入电流 |
最大电源功率 |
|
PSR250-12A1 |
100V AC～240V AC；50/60Hz |
5A |
250W |
|
PSR450-12A1 |
100V AC～240V AC；50/60Hz |
7A |
450W |
表2-3 直流电源模块规格
|
型号 |
额定输入电压 |
最大输入电流 |
最大电源功率 |
|
PSR450-12D |
-40V DC～-60V DC |
15A |
450W |
表2-4 高压直流电源模块规格
|
型号 |
额定输入电压 |
最大输入电流 |
最大电源功率 |
|
|
PSR450-12AHD |
交流输入 |
100V AC～240V AC；50/60Hz |
7A |
450W |
|
高压直流输入 |
240V DC～380V DC |
3.5A |
||
电源模块型号为PSR250-12A1，产品代码为PSR250-12A1，最大输出功率为250W。

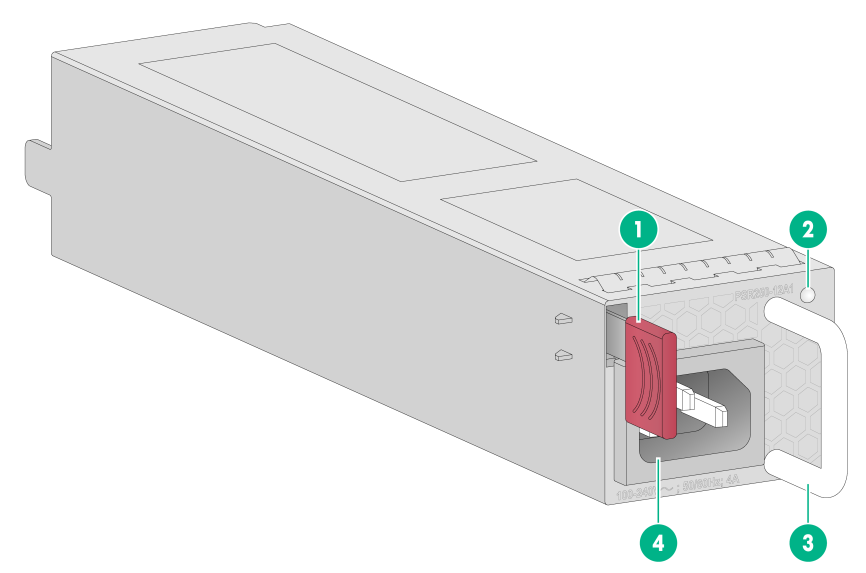

图2-7 交流电源模块正视图
|
1: 锁闩 |
2: 状态指示灯 |
|
3: 拉手 |
4: 输入插口 |
设备支持的交流电源模块型号为PSR450-12A1，额定输出功率为450W。

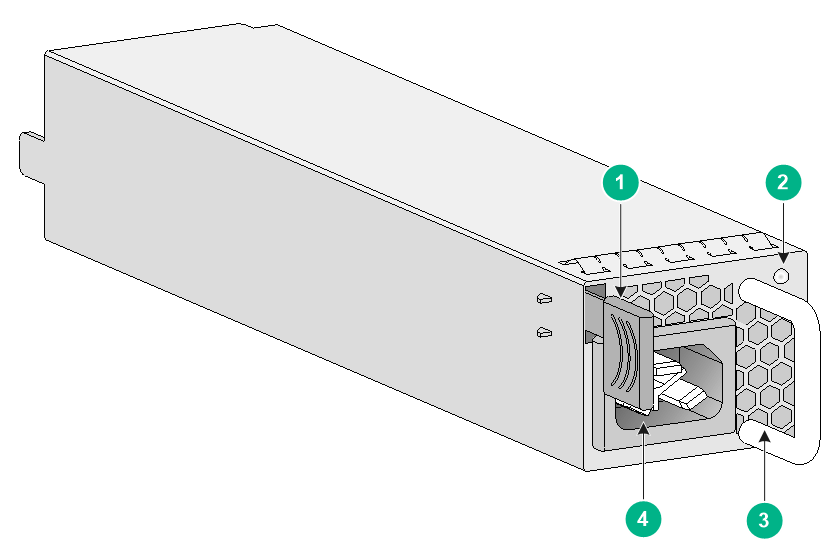

图2-8 交流电源模块正视图
|
1: 锁闩 |
2: 状态指示灯 |
|
3: 拉手 |
4: 输入插口 |
设备支持的直流电源模块型号为PSR450-12D，额定输出功率为450W。

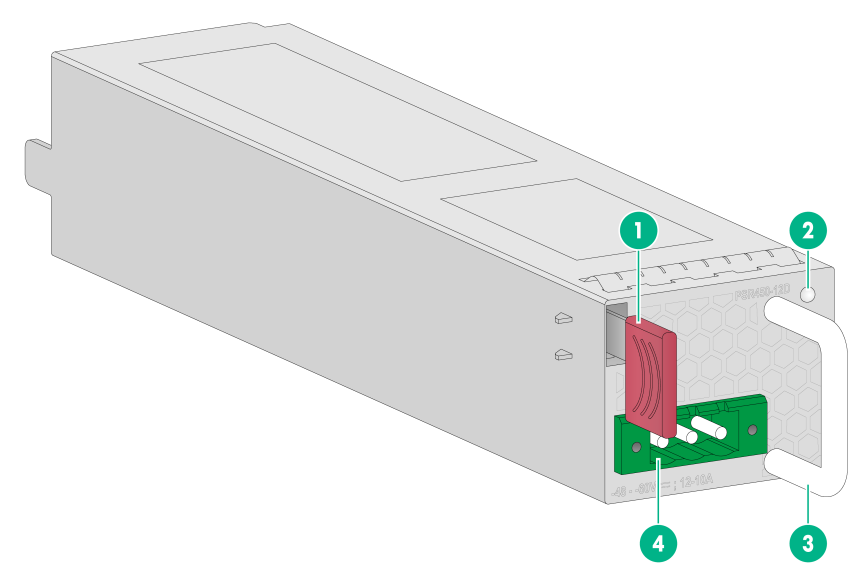

图2-9 直流电源模块正视图
|
1: 锁闩 |
2: 状态指示灯 |
|
3: 拉手 |
4: 输入插口 |
电源模块型号为PSR450-12AHD，最大输出功率为450W。
图2-10 高压直流电源模块外观
|
1: 锁闩 |
2: 状态指示灯 |
|
3: 拉手 |
4: 输入插口 |
表2-5 风扇模块规格
|
项目 |
描述 |
|
风扇模块尺寸（宽×深×高）（不含风扇把手） |
40.0 mm × 105mm × 40.6 mm |
|
风道方向 |
LSPM1FANSB-SN：风扇从端口侧向电源侧抽风 |
|
热插拔 |
支持 |
|
最大风量 |
20 CFM（立方英尺/分钟） |
|
最大功耗 |
9.8 W |
|
工作电压 |
12 V |
设备提供了4个可插拔风扇槽位（FAN0~FAN3）用于安装风扇模块，设备支持的风扇模块型号为 LSPM1FANSB-SN，LSPM1FANSB-SN为抽风风扇（风扇从端口侧向电源侧抽风）。
|

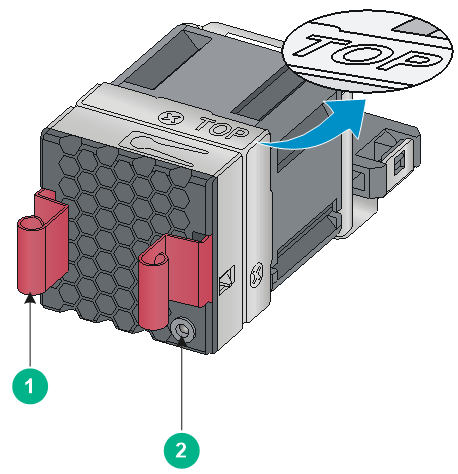

1: 风扇模块把手 |
2: 告警指示灯 |
表2-6 硬盘模块硬件规格
|
硬盘模块型号 |
外形尺寸（宽×深×高） |
重量 |
容量 |
功耗 |
|
NS-SSD-480G-SATA-M.2 |
27.1mm×99.4mm×12.1mm |
0.05Kg |
480GB |
4.5W |
表3-1 CONSOLE配置口属性
|
属性 |
描述 |
|
连接器类型 |
RJ-45 |
|
接口标准 |
RS-232 |
|
波特率 |
9600bps～115200bps，缺省9600bps |
|
线缆类型 |
普通异步串行口线缆 |
|
传输距离 |
≤15m |
|
支持服务 |
· 与字符终端相连 · 与本地PC的串口相连并在PC上运行终端仿真程序 · 命令行接口 |
表3-2 千兆SFP电口光模块属性
|
对外型号 |
传输距离 |
传输速率 |
接口连接器类型 |
|
SFP-GE-T |
100m |
1250Mbps |
RJ-45 |
|
SFP-GE-T-D |
100m |
1250Mbps |
RJ-45 |
表3-3 SFP+电口光模块属性
|
对外型号 |
传输距离 |
传输速率 |
外接线缆类型 |
线缆规格 |
接口连接器类型 |
|
SFP-10GE-T |
30m |
10Gbps |
STP |
超6类屏蔽双绞线/7类双绞线 |
RJ-45 |
|
100m |
1000M/100Mbps |
UTP/STP |
超5类双绞线 |
表3-4 千兆以太网光口属性
|
属性 |
描述 |
|
连接器类型 |
LC |
|
接口光模块类型 |
SFP |
|
接口标准 |
1000BASE-X |
|
速率 |
1000Mbps |
|
工作方式 |
全双工模式 |
表3-5 1000BASE-X SFP光接口模块描述
|
千兆SFP模块名称 |
中心波长 |
接口连接器类型 |
外接线缆规格 |
最大传输距离 |
|
SFP-GE-SX-MM850-A |
850nm |
LC |
50/125μm多模光纤 |
0.55km |
|
SFP-GE-SX-MM850-D |
850nm |
LC |
50/125μm多模光纤 |
0.55km |
|
SFP-GE-LX-SM1310-A |
1310nm |
LC |
9/125µm单模光纤 |
10km |
|
SFP-GE-LX-SM1310-D |
1310nm |
LC |
9/125µm单模光纤 |
10km |
|
SFP-GE-LH40-SM1310 |
1310nm |
LC |
9/125μm单模光纤 |
40km |
|
SFP-GE-LH40-SM1310-D |
1310nm |
LC |
9/125μm单模光纤 |
40km |
|
SFP-GE-LH40-SM1550 |
1550nm |
LC |
9/125µm单模光纤 |
40km |
|
SFP-GE-LH80-SM1550 |
1550nm |
LC |
9/125μm单模光纤 |
80km |
|
SFP-GE-LH80-SM1550-D |
1550nm |
LC |
9/125μm单模光纤 |
80km |
|
SFP-GE-LH100-SM1550 |
1550nm |
LC |
9/125μm单模光纤 |
100km |
表3-6 万兆以太网接口属性
|
属性 |
描述 |
|
连接器类型 |
LC |
|
接口光模块类型 |
SFP+ |
|
接口标准 |
10GBASE-R |
|
速率 |
LAN PHY模式：10.3125Gbps |
表3-7 SFP+光接口模块描述
|
万兆SFP+模块名称 |
中心波长 |
接口连接器类型 |
外接线缆规格 |
最大传输距离 |
|
SFP-XG-SX-MM850-A |
850nm |
LC |
50/125µm多模光纤 |
400m |
|
62.5/125µm多模光纤 |
33m |
|||
|
SFP-XG-SX-MM850-D |
850nm |
LC |
50/125µm多模光纤 |
400m |
|
62.5/125µm多模光纤 |
33m |
|||
|
SFP-XG-SX-MM850-E |
850nm |
LC |
50/125µm多模光纤 |
400m |
|
62.5/125µm多模光纤 |
33m |
|||
|
SFP-XG-LX-SM1310 |
1310nm |
LC |
9/125µm单模光纤 |
10km |
|
SFP-XG-LX-SM1310-D |
1310nm |
LC |
9/125µm单模光纤 |
10km |
|
SFP-XG-LX-SM1310-E |
1310nm |
LC |
9/125µm单模光纤 |
10km |
|
SFP-XG-LH40-SM1550 |
1550nm |
LC |
9/125µm单模光纤 |
40km |
|
SFP-XG-LH40-SM1550-D |
1550nm |
LC |
9/125µm单模光纤 |
40km |
|
SFP-XG-LH80-SM1550 |
1550nm |
LC |
9/125µm单模光纤 |
80km |
|
SFP-XG-LH80-SM1550-D |
1550nm |
LC |
9/125µm单模光纤 |
80km |
设备的指示灯显示状态说明请见下表。
表4-1 设备指示灯
|
指示灯 |
面板丝印 |
状态 |
说明 |
|
系统状态指示灯 |
SYS |
常灭 |
系统工作不正常（除复位期间） |
|
0.5Hz 闪烁 |
系统工作正常 |
||
|
4Hz 闪烁 |
系统正在启动/正在加载软件 |
||
|
常亮 |
系统工作不正常 |
||
|
电源模块指示灯 |
PWR |
绿色常亮 |
电源工作正常 |
|
常灭 |
电源模块不在位或者未通电 |
||
|
HA指示灯 |
HA |
绿色常亮 |
双机热备或集群，管理主设备 |
|
红色常亮 |
双机热备或集群故障 |
||
|
0.5Hz闪烁 |
双机热备或集群，管理从设备 |
||
|
全灭 |
未配置双机热备或者集群 |
||
|
Cloud指示灯 |
Cloud |
绿色常亮 |
连接到云管理平台 |
|
常灭 |
未连接注册到云管理平台 |
||
|
4Hz闪烁 |
与云管理平台连接中，有数据收发 |
||
|
风扇指示灯 |
FAN |
绿色常亮 |
风扇全部工作正常 |
|
红色常亮 |
有风扇故障或者在位风扇低于必须数量 |
||
|
管理以太网电接口指示灯 |
MGMT |
绿色常亮 |
接口在建立连接 |
|
绿色闪烁 |
接口在收发数据 |
本硬件描述手册，主要介绍了设备以及各可插拔模块的外观及规格、槽位及接口编号和产品指示灯等内容。有关此产品详细的安装方式和步骤，请参见官网的《安装指导》手册。
设备支持的安装方式：安装到19英寸机柜（1U设备）：带有前挂耳和后挂耳。
后挂耳固定在后方孔条上支持正向安装和反向安装两种方式。设备安装后挂耳时适用的前后立柱方孔条间距如下：
|
前后立柱方孔条间距 |
安装方式 |
|
531mm～696mm |
正向安装 |
|
373mm～538mm |
反向安装 |
支持
