说明

该软件用于B5800 G3服务器的HDM版本升级

安装步骤

附录 B 版本升级操作指导

本章介绍了软件的类型以及如何对软件进行升级，适用于所有支持的服务器。

B.1 设备软件简介

H3C HDM是B/S构架，提供WEB页面进行操作。对于服务器的管理以及对于自身软件的升级都是在Web页面上操作完成。

B.2 备份配置文件

为了防止升级过程中，配置被覆盖，建议在升级前，进行备份配置文件的操作。

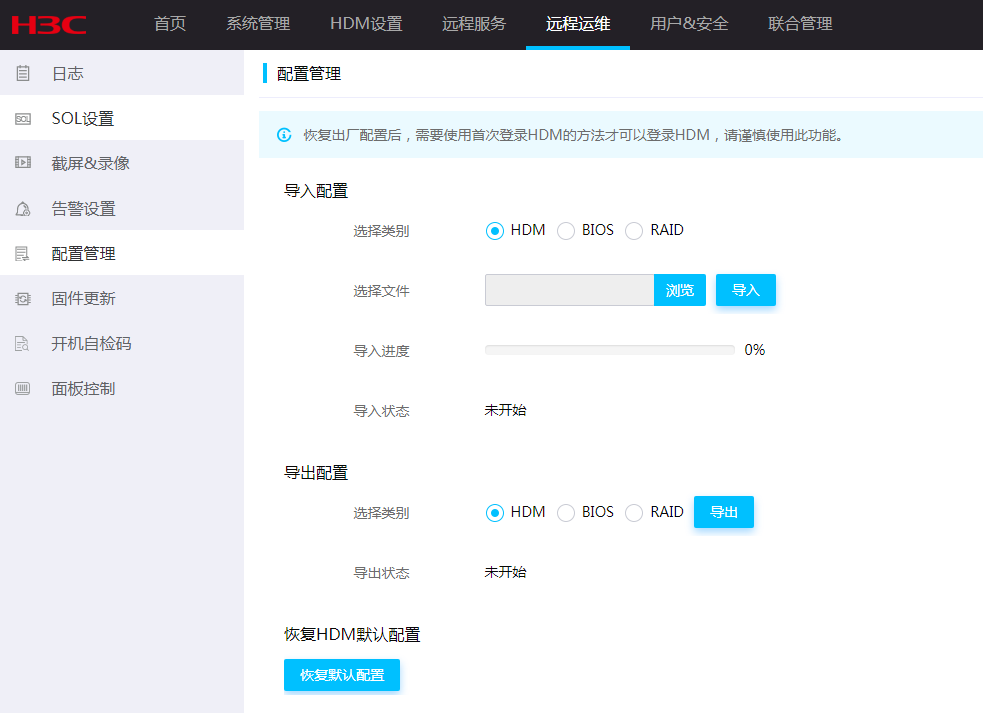

登录HDM Web，导航到“远程运维>配置管理”页面，如下图所示。

图2 备份配置文件

单击<导出>按钮，就可以将当前配置保存到本地了。

B.3 软件升级方式简介

本操作指导中图例的版本号可能并非当前版本号，但当前版本的安装和升级操作与之一致。

HDM固件支持在线方式升级，用户可通过HDM网页实现在线升级；HDM升级过程中并不影响主机系统的运行。

B.3.1 登录HDM

在web页面登录HDM，本次示例IP：172.17.0.211，版本升级到HDM-2.13为示例，登录用户名admin，密码：Password@_。

图3 登录HDM

登录完成后，选择远程运维>固件更新

B.3.2 执行升级

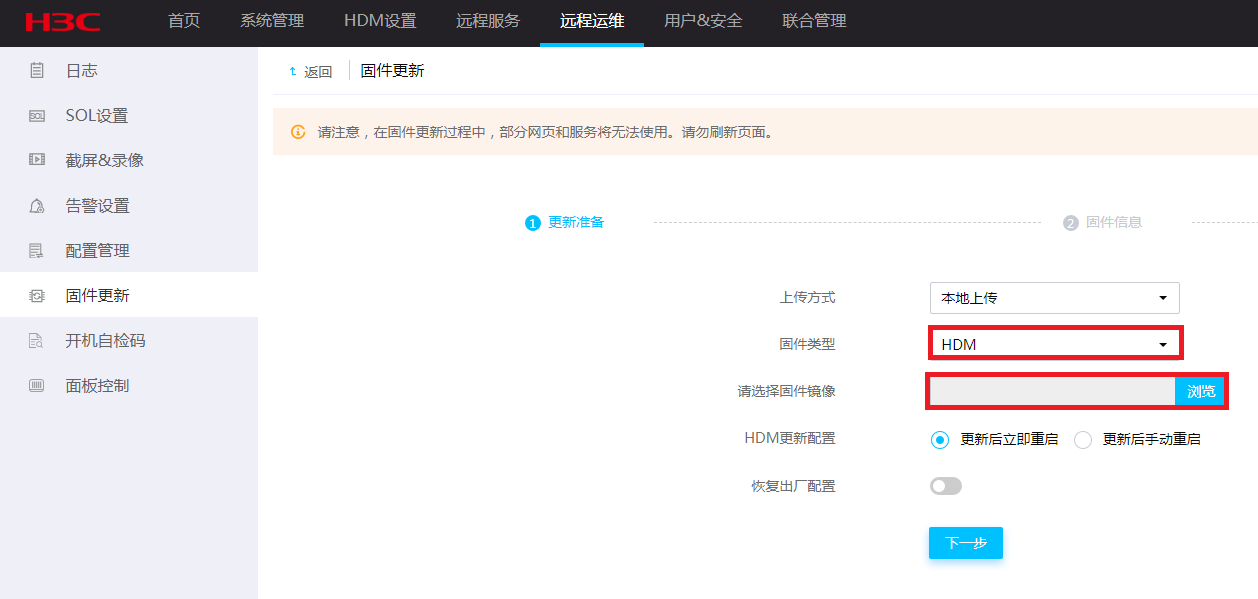

选择固件更新页面的固件类型以及升级文件

图示仅仅是说明，实际选择过程中，应该选择对应版本的xxxx_signed.bin文件。

图4 选择固件类型以及升级文件

文件上传及镜像版本确认

图5 文件上传及镜像版本确认

完成HDM固件更新

图6 完成HDM固件更新

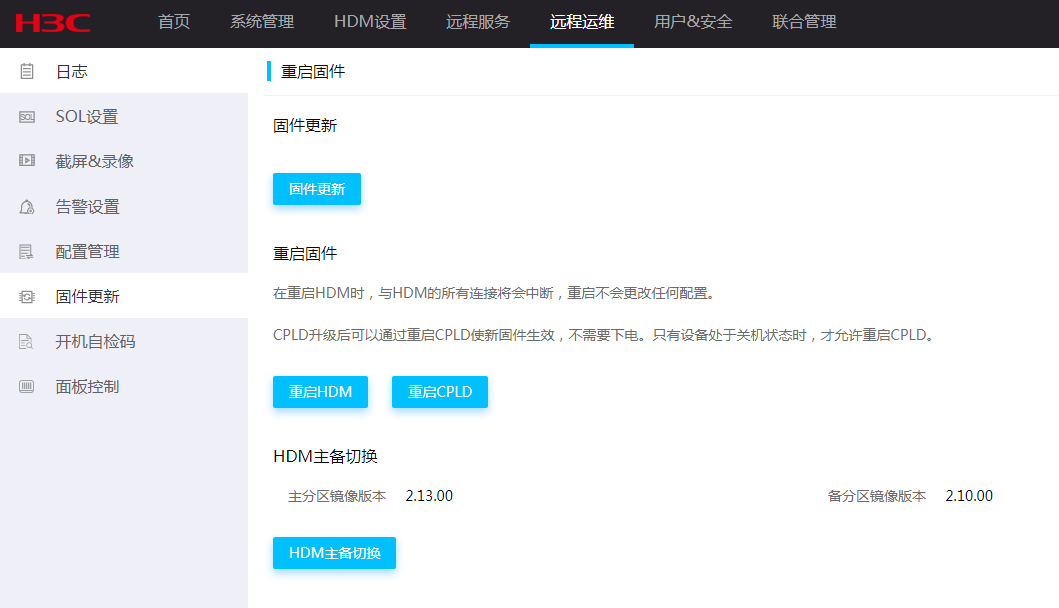

执行重启HDM

如图3中的HDM更新配置选择的是“更新后手动重启”，则需要单击[远程运维/固件更新]菜单项，单击<重启HDM >，进行HDM重启。否则跳过此步骤。

图7 执行重启HDM

查看固件升级生效

管理员重新登录HDM，查看到主分区镜像版本已经升级。

图8 查看固件升级生效

重启HDM后再执行一次升级过程

待HDM重启后，重新登录HDM，再依次顺序执行升级过程。

B.4 软件升级失败的处理

软件包升级失败后，系统会使用原版本的启动软件包运行。用户可以通过以下方式尝试解决软件升级失败问题。

(1)固件类型选择错误，请确认升级过程中选择的固件类型为“HDM”。

(2)升级包错误，请确认下载的是适用于G5服务器的HDM升级包。

(3)升级包已损坏，请重新下载升级包进行升级。

(4)请检查HDM和升级机器之间的网络是否通畅。

B.5 浏览器清除缓存的方法

B.5.1 IE浏览器清除缓存

第一步：选择“工具”->“Internet选项”。

图9 Internet选项

第二步：在弹出来的对话框中点击“删除”，然后在弹出来的对话框中点击“删除”。

图10 清除缓存

B.5.2 Firefox浏览器清除缓存

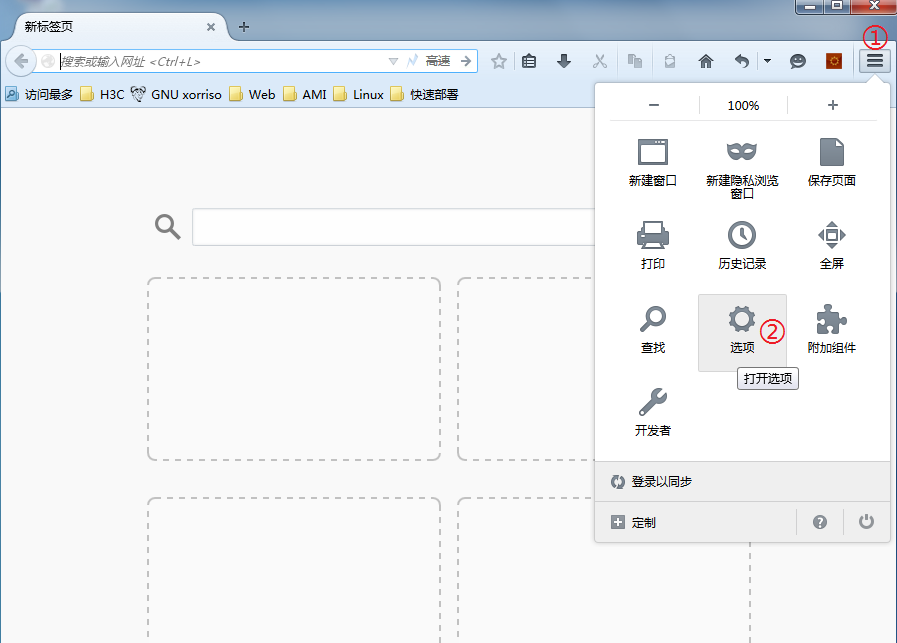

第一步：选择“打开菜单”->“选项”。

图11 打开选项

第二步：在弹出来的对话框中点击“隐私”，然后点击“清空近期历史记录”。在弹出来的对话框中点击“立即清除”。

图12 清除历史记录

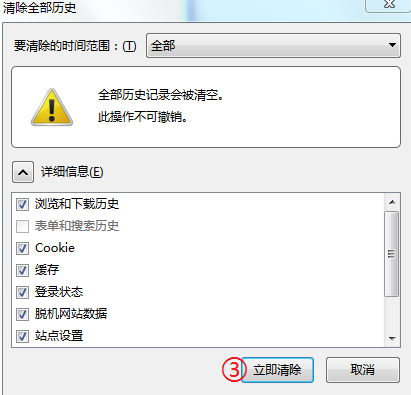

图13 清除全部记录

B.5.3 Chrome清除缓存

第一步：选择“自定义及控制”->“历史记录”。

图14 选择历史记录

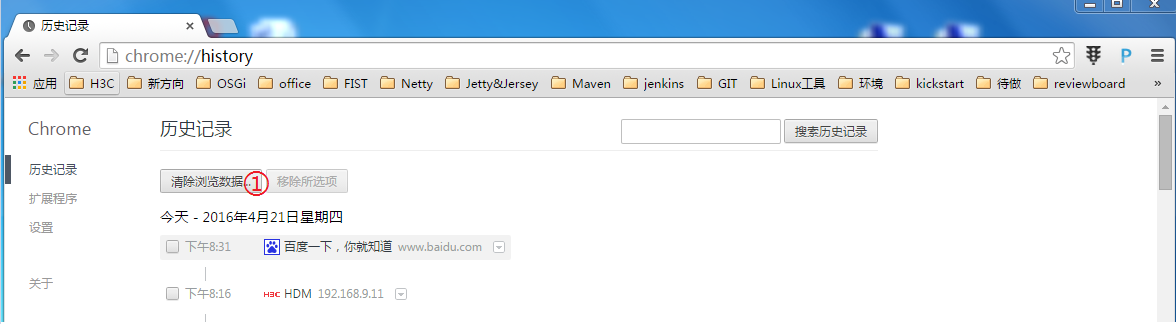

第二步：点击“清除浏览数据”。

图15 清除浏览数据

发布说明

支持的产品列表

H3C UniServer B5700 G3

H3C UniServer B5700 G5

版本使用限制及注意事项

8.1 使用限制

(1)在没有挂载镜像的情况下，KVM窗口会随着HDM Web会话超时而自动关闭。

(2)在同一台PC上使用同一个浏览器，同时打开两个窗口，用不同用户名登录到同一个HDM，第二次登录的Web会话会自动踢出第一次登录的Web会话。

8.2 注意事项

(1)本版本适用于本文档所有列出的支持的服务器。

(2)使用HDM Web界面时，如果使能浏览器禁止弹出框的功能，会导致HDM Web无法正常使用。

版本信息

1.1 版本号

本版本的目标文件名称及MD5校验码：

G3-HDM-3.54_signed.bin：0e694836245c202b0a3fc5784b6e72dd

G5-HDM-3.54_signed.bin：d30f24d3e6f95b08a460faba02e38e7a

版本号：3.54；替代版本：3.53。

注：该版本号可在HDM Web首页的基本概况页面设备信息栏查看。

1.2 支持的浏览器

建议使用以下浏览器：

IE11及以上

Firefox50及以上

Chrome 48及以上

1.3 支持的语言

英文

中文

1.4 支持的设备

H3C UniServer B5700 G3

H3C UniServer B5700 G5

1.5 版本配套表

表1 H3C UniServer R4900/R4700/R4900LC/R4700LC G5服务器版本配套表

表2 H3C UniServer R4300 G5服务器版本配套表

表3 H3C UniServer R6900 G5服务器版本配套表

表4 H3C UniServer R4900 G3/R4700 G3/R2900 G3/R2700 G3服务器版本配套表

表5 H3C UniServer R6700 G3服务器版本配套表

表6 H3C UniServer R6900 G3服务器版本配套表

表7 H3C UniServer R4500 G3服务器版本配套表

表8 H3C UniServer R8900 G3服务器版本配套表

表9 H3C Uniserver E3200 G3服务器版本配套表

表10 H3C UniServer R4330 G5服务器版本配套表

表11 H3C UniServer R4330 G5 H3服务器版本配套表

表12 H3C UniServer R4930 G5服务器版本配套表

表13 H3C UniServer R4930 G5 H3服务器版本配套表

表14 H3C UniServer R4930LC G5 H3服务器版本配套表

表15 H3C UniServer R4950 G5服务器版本配套表

表16 H3C UniServer B5700 G5服务器版本配套表

表17 H3C UniServer R5500 G5 Intel服务器版本配套表

表18 H3C UniServer R5500 G5 AMD服务器版本配套表

表19 H3C UniServer R5500K服务器版本配套表

表20 H3C UniServer R5300 G5服务器版本配套表

表21 H3C UniServer R5300 G3服务器版本配套表

表22 H3C UniServer R4300 G3服务器版本配套表

表23 H3C Uniserver B5700/B5800/B7800/B16000 AE G3及H3C UIS B460/B580/B780/UIS9000 UISM G3服务器版本配套表

表24 其他软件版本配套关系

1.6 版本升级注意事项

(1)软件版本配套，参照1.5小节版本配套表。

(2)在加载本版本前，建议您备份配置文件（参见附录B.2），并单台升级确认可用后，再批量进行升级，以避免可能存在的风险。

(3)先升级HDM版本，再升级BIOS版本。

(4)升级BIOS版本或者HDM版本时，需要主机在稳定状态时进行。

(5)升级过程中请保持网络畅通，不要刷新页面。

(6)固件更新过程中，请勿对服务器进行上下电操作，否则可能会导致HDM部分功能以及操作系统出现异常。

(7)在线升级本版本后，请清除浏览器的缓存后（参见附录B.5），再访问HDM Web。

(8)HDM版本升级涉及主备分区，升级时需要将主分区和备分区同时连续升级确保两个区域的版本一致，以利于后续机台运行的版本一致性。

(9)对于R4950 G5机型（Rome CPU），若要通过HDM从BIOS-5.15之前的版本升级到BIOS-5.15及之后的版本，需要先将HDM版本升级到HDM-2.32及之后的版本，然后再升级BIOS，否则，升级后重启主机会出现黑屏卡死问题。

(10)H3C G3、G5 Intel服务器使用HDM-2.25~HDM-3.11（不包含）版本，存在配置导入操作时可能出现误触发功率封顶的问题，建议升级HDM版本前关闭功率封顶功能（HDM WEB页面或者IPMI关闭均可）。

1.7 版本升级建议

本版本可选升级。

解决问题

10.1 HDM-3.54版本解决问题列表

202502271930

问题现象：在HDM界面上打开JAVA KVM失败。

问题产生条件：在HDM界面上打开JAVA KVM。

202502171748

问题现象：并发SOL会话压测出现ReadSerialPkt的core文件，导致SOL创建失败命令无法下发成功。

问题产生条件：并发SOL会话压测。

新增功能

2.1 HDM-3.54版本硬件特性变更说明

无

版本：3.54(2025/4/25)

升级建议

可选升级

解决问题

10.1 HDM-3.54版本解决问题列表

202502271930

问题现象：在HDM界面上打开JAVA KVM失败。

问题产生条件：在HDM界面上打开JAVA KVM。

202502171748

问题现象：并发SOL会话压测出现ReadSerialPkt的core文件，导致SOL创建失败命令无法下发成功。

问题产生条件：并发SOL会话压测。

新增功能

2.1 HDM-3.54版本硬件特性变更说明

无

版本：3.49.01(2024/10/23)

升级建议

可选升级

解决问题

10.1 HDM-3.49.01版本解决问题列表

202405141974

问题现象：通过Redfish接口获取服务器电源的输入功率与输出功率，其数值相同。

问题产生条件：在配置Intel处理器的服务器上，通过Redfish接口获取电源功率。

202408230652

问题现象：通过HDM Web页面修改用户密码时，若接口URL的ID和BODY中的ID不一致，仍然可以修改成功。

问题产生条件：通过HDM Web页面修改用户密码时，URL的ID和BODY的ID不一致。

202406191302

问题现象：R4900 G5服务器概率性出现硬盘状态检测为Ready的问题。

问题产生条件：R4900 G5服务器在PMC阵列卡下配置逻辑盘，其成员盘状态概率性变为Ready状态。

202407070061

问题现象：服务器在持续运行一段时间之后，低概率出现无法通过HDM下载SDS日志，继而出现HDM反复重启的问题。

问题产生条件：服务器持续运行一段时间。

新增功能

2.1 HDM-3.49.01版本硬件特性变更说明

R5300 G5新增option适配

新增适配燧原S60 GPU

R4900 G5新增option适配

新增适配NS8500 G2 1.92&3.2&7.68TB SSD硬盘

R4950 G5新增option适配

新增适配SSD-7.68T-NVME-CD8P

新增适配SSD-7.68T-NVME-7940M

R4930 G5 H3新增option适配

新增适配SSD-1.92T-NVME-J5100

版本：3.39(2023/9/16)

升级建议

可选升级

解决问题

10.1 HDM-3.39版本解决问题列表

202307250634

问题现象：服务器搭配25SFF背板，概率性出现Expander温感超温导致服务器异常关机。

问题产生条件：服务器搭配25SFF背板配置。

202308090413

问题现象：HDM页面下删除原有逻辑盘并重新创建同样逻辑盘并设置初始化选项为FULL后，原有逻辑盘的系统及数据未被清除。

问题产生条件：HDM页面删除并创建逻辑盘并设置初始化选项为FULL。

202308081667

问题现象：服务器搭配PMC卡时接入可显示寿命的SSD和NVME后部分SSD不显示剩余寿命信息。

问题产生条件：服务器搭配PMC卡。

202307261429

问题现象：R6700 G3服务器上报内存故障时，日志中的内存槽位号显示异常。

问题产生条件：R6700 G3服务器CPU3上报内存故障。

202308030210

问题现象：G3/G5设备搭配9500-8i+ 9300-8i等双LSI HBA卡配置时，概率出现误报Drive Fault报错。

问题产生条件：G3/G5设备搭配9500-8i+ 9300-8i等双LSI HBA卡配置概率出现。

202307050475

问题现象：R4300 G3服务器使用3.37版本，HDM页面出现内存未认证的轻微告警。

问题产生条件：R4300G3 服务器使用3.37版本，接多根内存条，执行DC操作，概率出现HDM页面误报内存未认证告警。

202308010056

问题现象：B460/B5700 G3机型搭配P5408阵列卡，阵列卡告警后上报的名称为R2140M。

问题产生条件：B460/B5700 G3搭配P5408阵列卡，触发阵列卡告警。

新增功能

2.1 HDM-3.39版本硬件特性变更说明

R5300 G5新增option适配

Nvidia H800 GPU适配

Nvidia L40S GPU适配

RG800 Pro GPU适配

R4930 G5（H3）新增option适配

GPU-RG800-32GB-FHFL适配

25SFF硬盘背板PCA-BP-25SFF-2U-G5搭配NVME硬盘的配置

R4950 G5新增option适配

UN-RC-2FHFL-R3-2U-G5 适配

版本：3.31(2023/1/16)

升级建议

可选升级

解决问题

10.1 HDM-3.31版本解决问题列表

1. 202210310602

问题现象：服务器配置两张LSI阵列卡，其中一张是HBA-LSI-9400，主机执行重启操作，概率性出现HBA-LSI-9400卡管理的所有硬盘误报Drive Fault和Disk is missing告警。

问题产生条件：服务器配置两张LSI阵列卡，其中一张是HBA-LSI-9400，主机执行重启操作。

2. 202212010962

问题现象：服务器配置一张或多张阵列卡和不带扩展芯片的硬盘背板，在主机先出现阵列卡掉卡，然后主机重启后重新识别到阵列卡的情况下，大概率出现硬盘误报Drive Fault和Disk is missing告警。

问题产生条件：服务器配置一张或多张阵列卡和不带扩展芯片的硬盘背板，主机先出现阵列卡掉卡，然后主机重启后重新识别到阵列卡。

新增功能

2.1 HDM-3.31版本硬件特性变更说明

R4900 G5新增option适配

U55C赛灵思FPGA卡

R4930 G5 H3新增option适配

GPU-Z100-16G-FHFL

GPU-Atlas 300I Pro-24G-LP

RR5300 G5新增option适配

GPU-Z100L-32G-FHFL

16G EF-I20 GPU

3.1 HDM-3.31

无

版本：2.70(2021/9/2)

升级建议

建议升级

解决问题

13.1 HDM-2.70版本解决问题列表

1. 202108040539

问题现象：R6900 G3服务器对于POST阶段发生的内存故障的日志没有展示槽位号。

问题产生条件：R6900 G3服务器在POST阶段发生的内存故障。

2. 202107301491

问题现象：X10529/X10529F G3服务器，通过IPMI命令对后部2LFF背板硬盘点灯失败。

问题产生条件：X10529/X10529F G3服务器，通过IPMI命令对后部2LFF背板硬盘点灯。

3. 202107280119

问题现象：R5500 G5服务器，主机重启，概率出现风扇转速为0情况。

问题产生条件：R5500 G5服务器，主机重启。

新增功能

5.1 HDM-2.70版本硬件特性变更说明

R4900G3新增option适配：

阿里定制三星PM9A3 NVMe盘（960G）

阿里定制三星PM9A3 NVMe盘（1.92T）

阿里定制三星PM9A3 NVMe盘（7.68T）

R5300 G5新增option适配：

A100-PCIe-80GB GPU卡

R4900 G5 新增option适配：

RD-4NVMe-G5 Redriver卡

长城800W电源GW-CRPS800N2

长城1300W电源GW-CRPS1300D3

长城1600W电源GW-CRPS1600D2

6.1 HDM-2.70

无

版本：2.57(2021/7/15)

升级建议

建议升级

解决问题

13.1 HDM-2.57版本解决问题列表

1. 202106300095

问题现象：安装了NIC-ETH-X2522-25Gb-2P网卡，HDM会上报“BMC read fru failed”轻微告警日志。

问题产生条件：安装了NIC-ETH-X2522-25Gb-2P网卡。

新增功能

5.1 HDM-2.57版本硬件特性变更说明

R5300 G3 新增option适配：

RTX3070 GPU卡

R4900 G5 新增option适配：

SSD-7.68T-NVMe-D5437-UCC

6.1 HDM-2.57

新增特性：

R5500 G5 GPU功率封顶特性，参见《H3C服务器 HDM用户指南》5.3.7章节

上报主机串口日志特性，参见《H3C服务器 HDM用户指南》8.4.4章节

R5500 FAN MCU固件升级特性，参见《H3C服务器 HDM用户指南》8.6.11章节

HDM联合iFIST固件带外升级特性，参见《H3C服务器 HDM用户指南》8.6.12章节

SSH免密登录特性，参见《H3C服务器 HDM用户指南》9.1章节

用户自定义权限角色组名称修改特性，参见《H3C服务器 HDM用户指南》9.1.3章节
