07-第7章 更换模块
本章节下载： 07-第7章 更换模块 (4.14 MB)
S12500-F系列交换机采用了模块化、可插拔设计，支持在不间断设备运行的情况下，对可插拔模块进行更换。
· 在不间断设备运行的情况下进行可插拔模块更换时，请注意用电安全。
· 更换过程中，请严格遵守更换步骤，以免对设备造成损坏或对人身造成伤害。
· 对于待废弃的部件，如涉及CF卡、SSD卡、硬盘、Flash等存储介质，建议删除存储介质中的数据，以免数据被窃取。删除数据的方法有：格式化存储介质、物理销毁废旧存储介质。
本章内容如下：
当电源模块出现故障时需要对电源模块进行更换。
每个电源必须单独配一个断路器，更换电源模块前，需先将待更换模块的断路器断开。
电源模块的具体更换步骤如下：
(1) 准备一个防静电垫子，用于放置拆卸下来的电源模块。
(2) 断开电源输入端断路器。
(3) 佩戴防静电腕带，请确保防静电腕带与皮肤良好接触，并确认防静电腕带已经良好接地，具体请参见“3.1 佩戴防静电腕带”。
(4) 将塑胶面板从机箱前面板下方拆卸下来，拆卸塑胶面板的方法请参见“7.4 更换防尘网”。
(5) 将电源模块左下角的锁扣轻轻向左掰，打开电源模块的面板。
(6) 双手握住电源模块两侧，将电源模块水平拉出。
(7) 合拢电源模块的面板，扣上电源模块左下角的锁扣。
(8) 将拆卸下来的电源模块放置到防静电垫子上。
(9) 安装新电源模块，电源模块的安装步骤请参见“3.3 安装电源模块”。
(10) 更换完成所需电源模块后，请安装塑胶面板，安装塑胶面板的方法请参见“2.3.3 安装塑胶面板”。
· 当需要安装拆卸下的模块时，请务必在电源模块的状态指示灯完全熄灭后再进行安装。
· 电源模块温度可能会较高，拆卸时请注意安全。

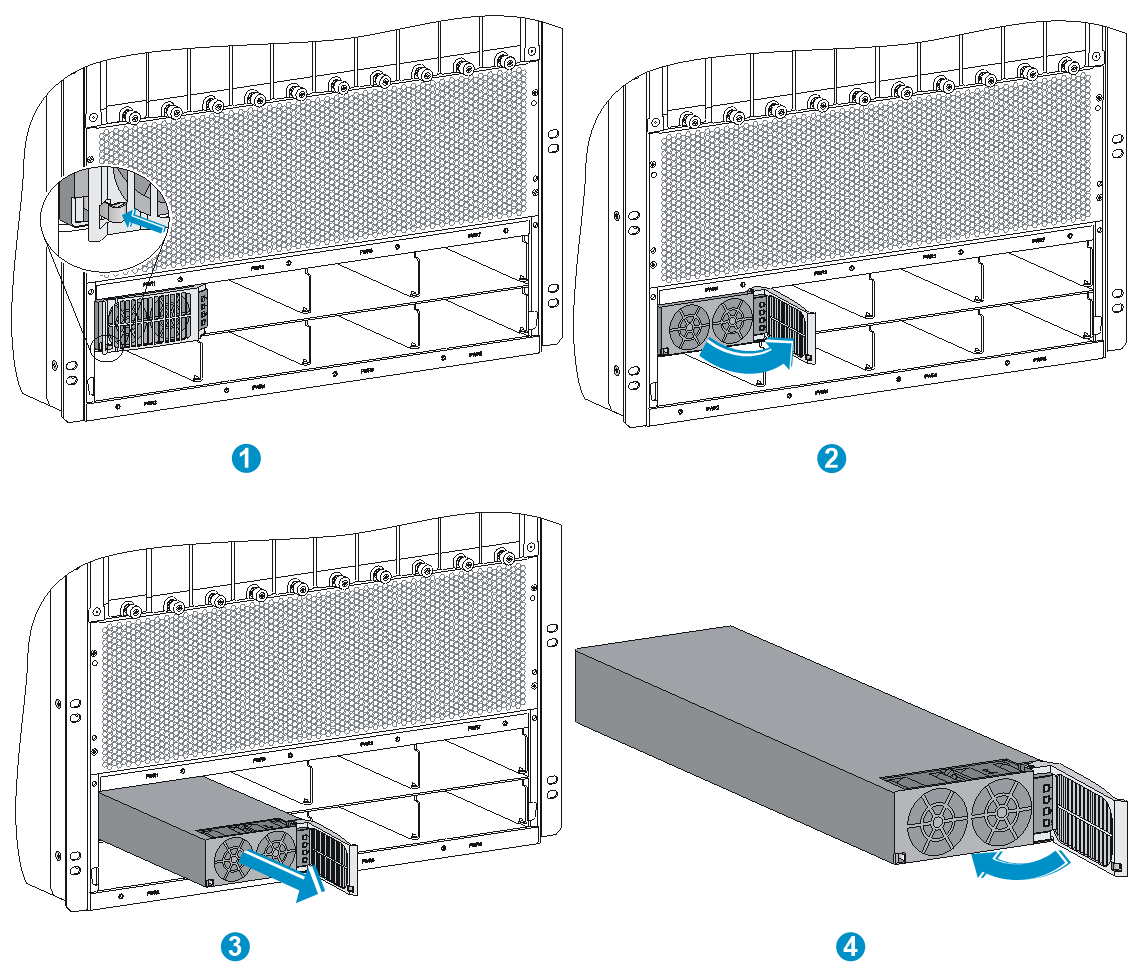

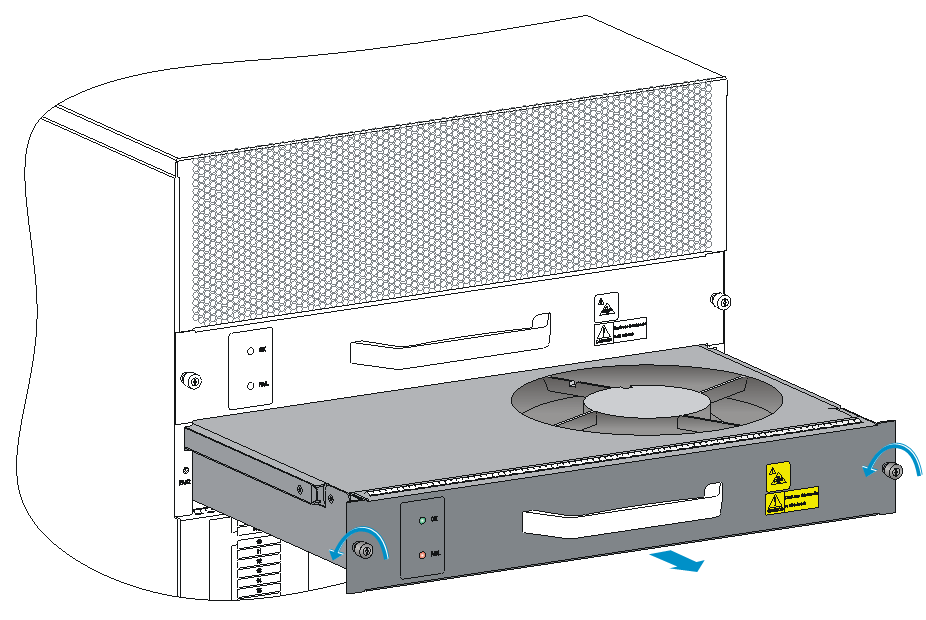

图7-3 拆卸电源模块示意图（以S12510-F AC为例）
|
1: 掰开锁扣 |
2: 打开电源模块的面板 |
3: 拉出电源模块 |
4: 合拢电源模块的面板 |
以下情况需更换单板（主控板、业务板和网板）：
· 单板出现故障
· 根据组网需求更换单板类型
· S12500-F系列交换机的单板更换方法相似。
· 进行单板的更换时，请先拆除单板上连接的各种线缆。
主控板和业务板的更换方式相同，此处以更换业务板为例进行介绍。
业务板的具体更换步骤如下：
(1) 准备一个防静电垫子，用于放置拆卸下来的网板。
(2) 佩戴防静电腕带，请确保防静电腕带与皮肤良好接触，并确认防静电腕带已经良好接地，具体请参见“3.1 佩戴防静电腕带”。

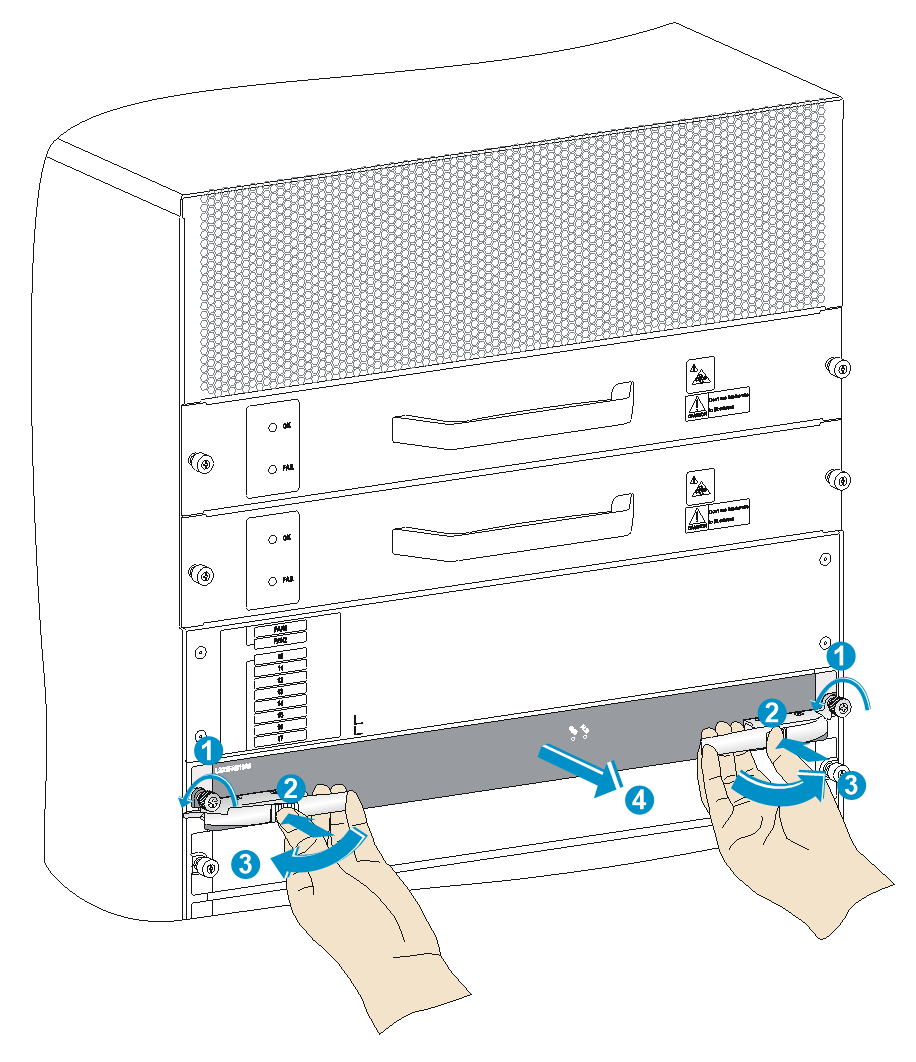

(3) 如图7-4中所示，使用螺丝刀沿逆时针方向松开业务板上的松不脱螺钉，两手抓住业务板两侧的扳手，将两个扳手同时向外翻开，使业务板的插头与背板脱离。
(4) 用左手托住业务板底部，右手缓慢的将业务板从机箱中拉出，将业务板拉出导轨。
(5) 将拆卸下来的业务板放置到防静电垫子上。
(6) 安装新业务板，业务板的安装步骤请参见“3.2.1 安装主控板和业务板”。
|

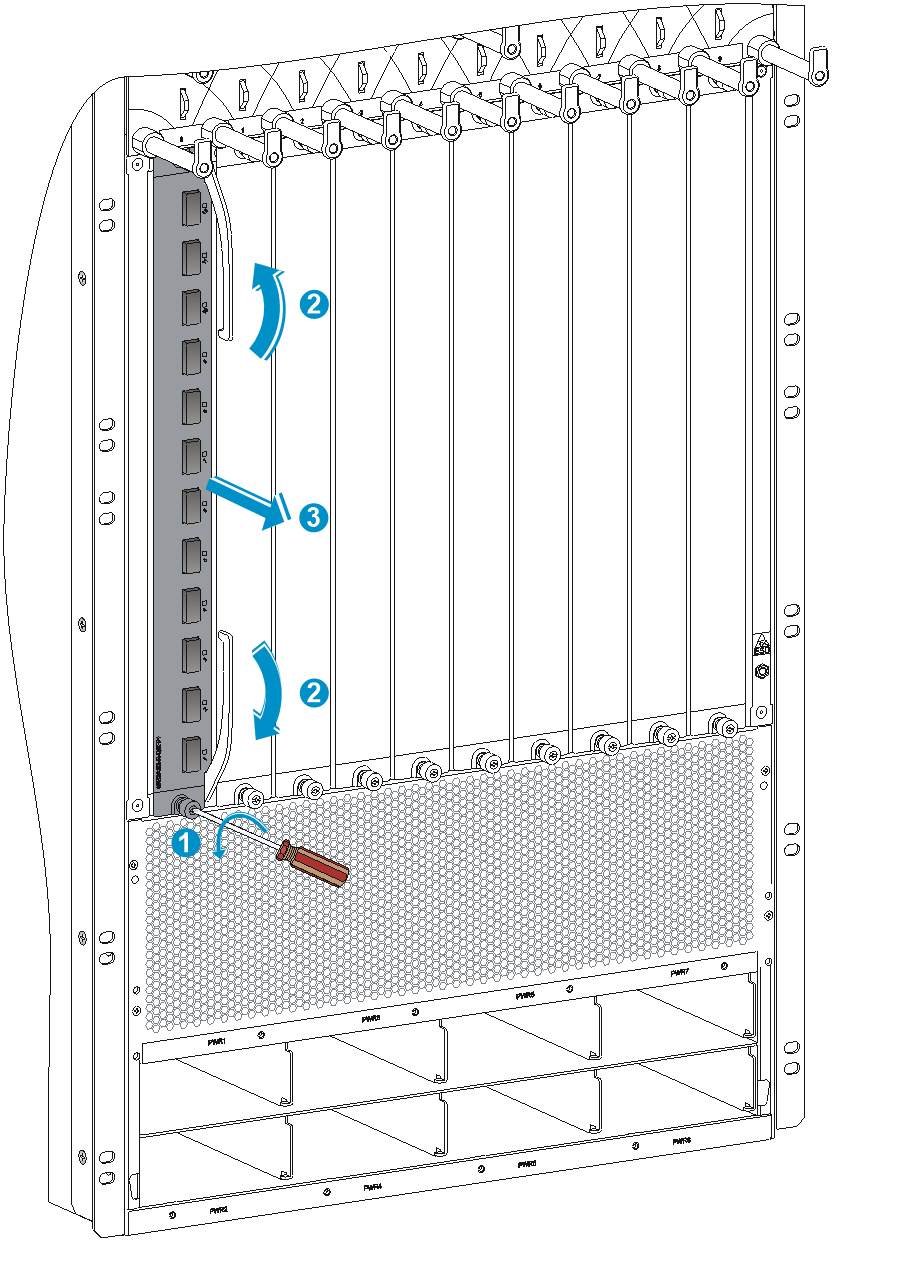

1: 松开业务板的松不脱螺钉 |
2: 将扳手向外翻开 |
|
3: 用左手托住业务板底部，右手缓慢的将业务板从机箱中拉出 |
|
网板的具体更换步骤如下：
(1) 准备一个防静电垫子，用于放置拆卸下来的网板。
(2) 佩戴防静电腕带，请确保防静电腕带与皮肤良好接触，并确认防静电腕带已经良好接地，具体请参见“3.1 佩戴防静电腕带”。
(3) 如图7-5中所示，使用螺丝刀沿逆时针方向松开网板上的松不脱螺钉，双手握住网板的两个扳手并用拇指按住扳手上的按钮，向外翻开扳手，使网板的插头与背板脱离。
(4) 用左手握住网板左侧，右手缓慢的将网板从机箱中拉出，将网板拉出导轨。
(5) 将拆卸下来的网板放置到防静电垫子上。
(6) 安装新网板，网板的安装步骤请参见“3.2.2 安装网板”。
|
1: 松开网板的松不脱螺钉 |
2: 将按钮按住 |
|
3: 将扳手向外翻开 |
4: 将网板拉出导轨 |
· 主控板、业务板的更换步骤和网板相似，区别在于主控板和业务板的扳手上没有按钮，可在松开松不脱螺钉后直接向外翻开扳手。
· 如果单板卸下之后不再安装新的单板，请安装假面板，以保持设备正常的通风散热，避免灰尘进入。
当风扇框出现故障时，需及时更换风扇框，以保持设备的正常使用。
· 在设备运行状态下进行风扇框的更换时，请注意用电安全。
· 更换风扇框时，请不要接触转动中的风扇，以免受到伤害。
· 若S12510-F AC或S12510-F DC交换机一个风扇框损坏，仅一个风扇框能正常工作时，请将正常工作的风扇框安装在风扇框槽位FAN2处，以保证设备的通风散热。
· S12516-F AC和S12516-F DC交换机有上风扇框FAN1和下风扇框FAN2，请确保两个风扇框同时在位且正常运行。
S12500-F系列交换机的风扇框插槽有两种：
· 横插型插槽：S12510-F AC和S12510-F DC交换机；
· 竖插型插槽：S12516-F AC和S12516-F DC交换机。
在两种类型插槽的交换机上更换风扇框的方法类似，此处以S12510-F AC交换机（横插型插槽）的风扇框的更换为例进行介绍。
为保证设备正常的通风散热，拆卸下风扇框后，请务必在3分钟内安装新的风扇框。
风扇框的具体拆卸步骤如下：
(1) 准备一个防静电垫子，用于放置拆卸下来的风扇框。
(2) 佩戴防静电腕带，请确保防静电腕带与皮肤良好接触，并确认防静电腕带已经良好接地，具体请参见“3.1 佩戴防静电腕带”。

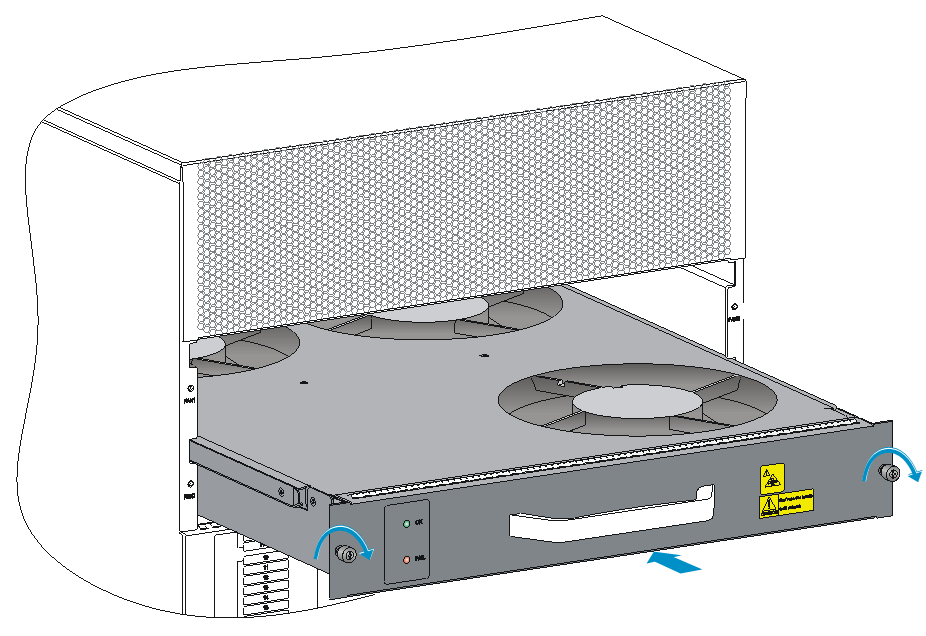

(3) 如图7-6所示，使用螺丝刀松开风扇框的松不脱螺钉，并通过拉手将风扇框拉出一部分。

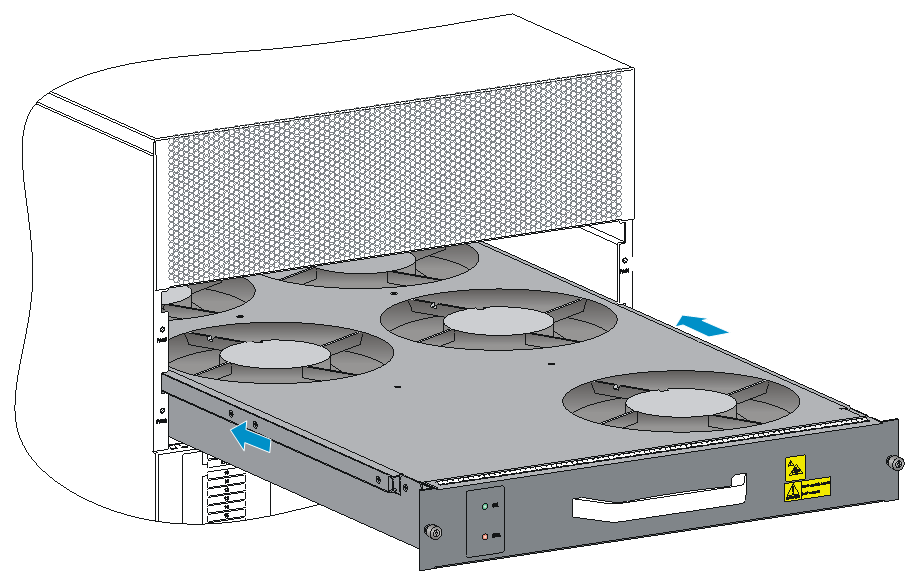

(4) 如图7-7所示，待风扇停止转动后，双手抓住风扇框两侧无风扇处将风扇框完全拉出。
(5) 将风扇框放置到防静电垫子上。
· 风扇框较长较重，操作时建议另有一人在旁协助，以免损坏设备或者对您的身体造成伤害。
· 取出风扇框的过程中，请不要接触风扇框的风扇部分，以免被转动中的风扇伤到手。
风扇框的具体安装步骤如下：
(1) 佩戴防静电腕带，请确保防静电腕带与皮肤良好接触，并确认防静电腕带已经良好接地，具体请参见“3.1 佩戴防静电腕带”。
(2) 将风扇框从包装袋中取出。
(3) 保证风扇框插入方向正确（风扇框上文字为正向），将其底部对准机箱的风扇框插槽。

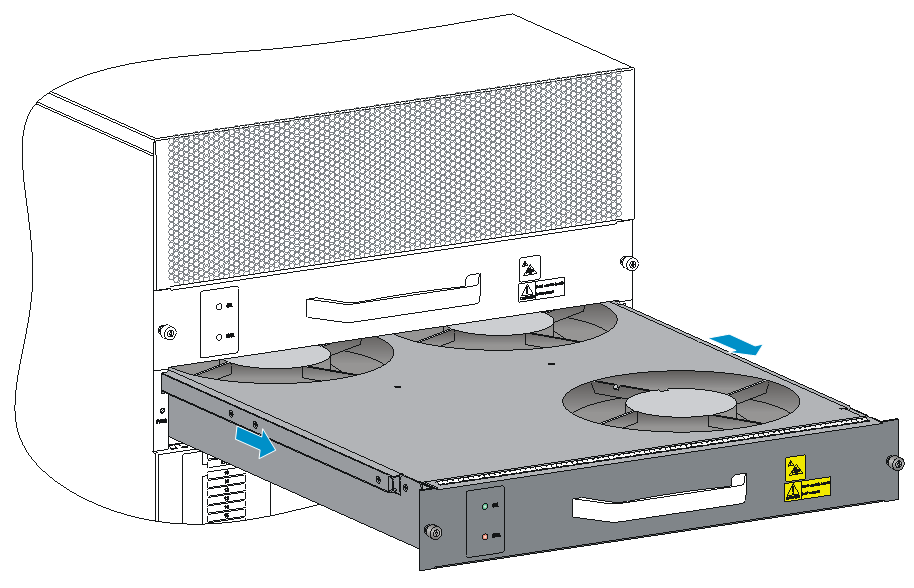

(4) 如图7-8所示，双手抓住风扇框两侧无风扇处，将风扇框沿插槽的导轨槽水平推入机箱中。
(5) 如图7-9所示，通过拉手将剩余在外的风扇框完全推入插槽，最后使用螺丝刀拧紧风扇框的松不脱螺钉。
风扇框较长较重，操作时建议另有一人在旁协助，以免损坏设备或者对您的身体造成伤害。
防尘网为可选配件，如果设备装有防尘网，请参考本节内容进行防尘网更换或者清洗。
· 防尘网使用时间过长，空气中的灰尘可能会将防尘网的通气孔堵住，影响设备的正常通风散热，建议每三个月进行一次防尘网的清洗。清洗前，请先将防尘网拆卸下来，清洗完成后，请及时安装到设备上，避免灰尘进入交换机。
· 在设备运行状态下进行防尘网的更换时，请注意用电安全。
S12510-F AC和S12510-F DC机型防尘网仅包含电源处防尘网。S12516-F AC和S12516-F DC机型防尘网包括电源处防尘网和机箱左侧防尘网。
电源处防尘网通过螺钉固定在塑胶面板上，安装于机箱正面下方的进风口处（覆盖进风口及电源槽位）。电源处防尘网的具体更换步骤如下：
(1) 佩戴防静电腕带，请确保防静电腕带与皮肤良好接触，并确认防静电腕带已经良好接地，具体请参见“3.1 佩戴防静电腕带”。

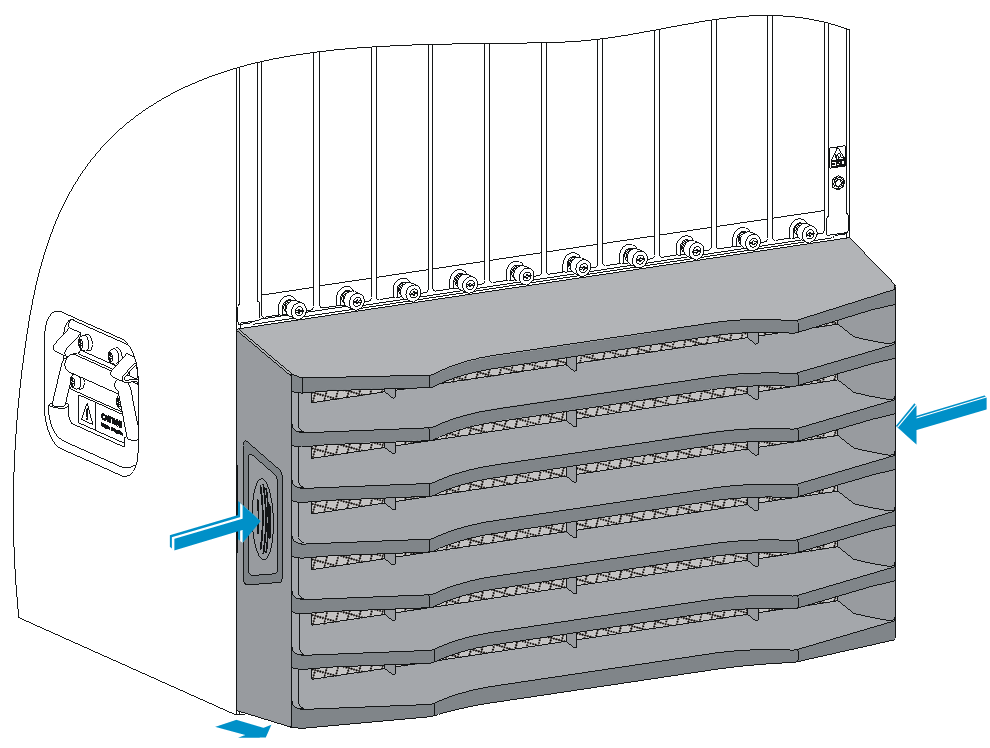

(2) 如图7-10所示，双手按住塑胶面板两侧的卡接机构，稍用力将面板水平拉出，直至其完全脱离机箱，松开双手。

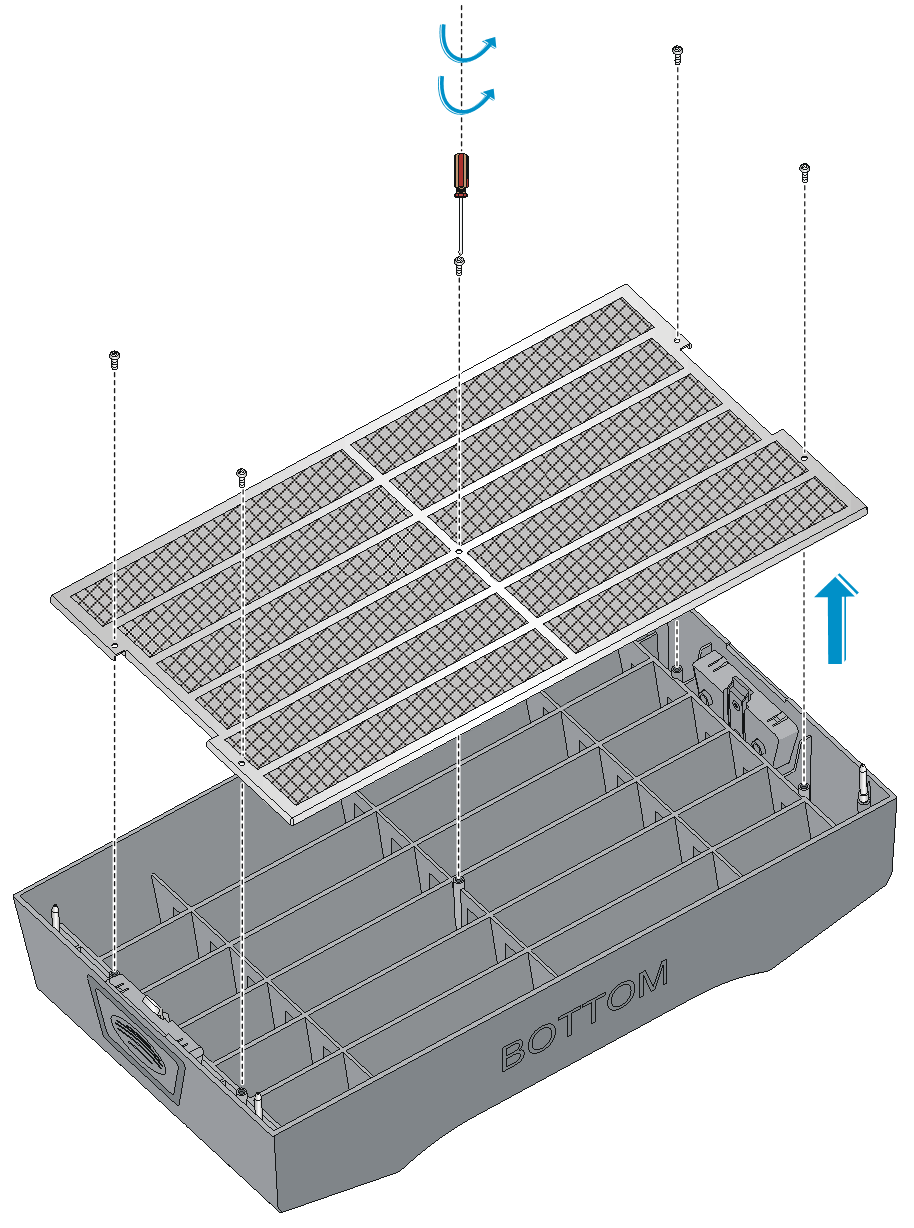

(3) 如图7-11所示，使用螺丝刀松开防尘网上的螺钉，将防尘网从塑胶面板上垂直取出。
对于S12516-F AC和S12516-F DC机型，请使用螺丝刀拧开机箱左侧防尘网的固定螺钉，拆卸机箱左侧防尘网，如图7-12所示。S12510-F AC和S12510-F DC机型请忽略此步骤。

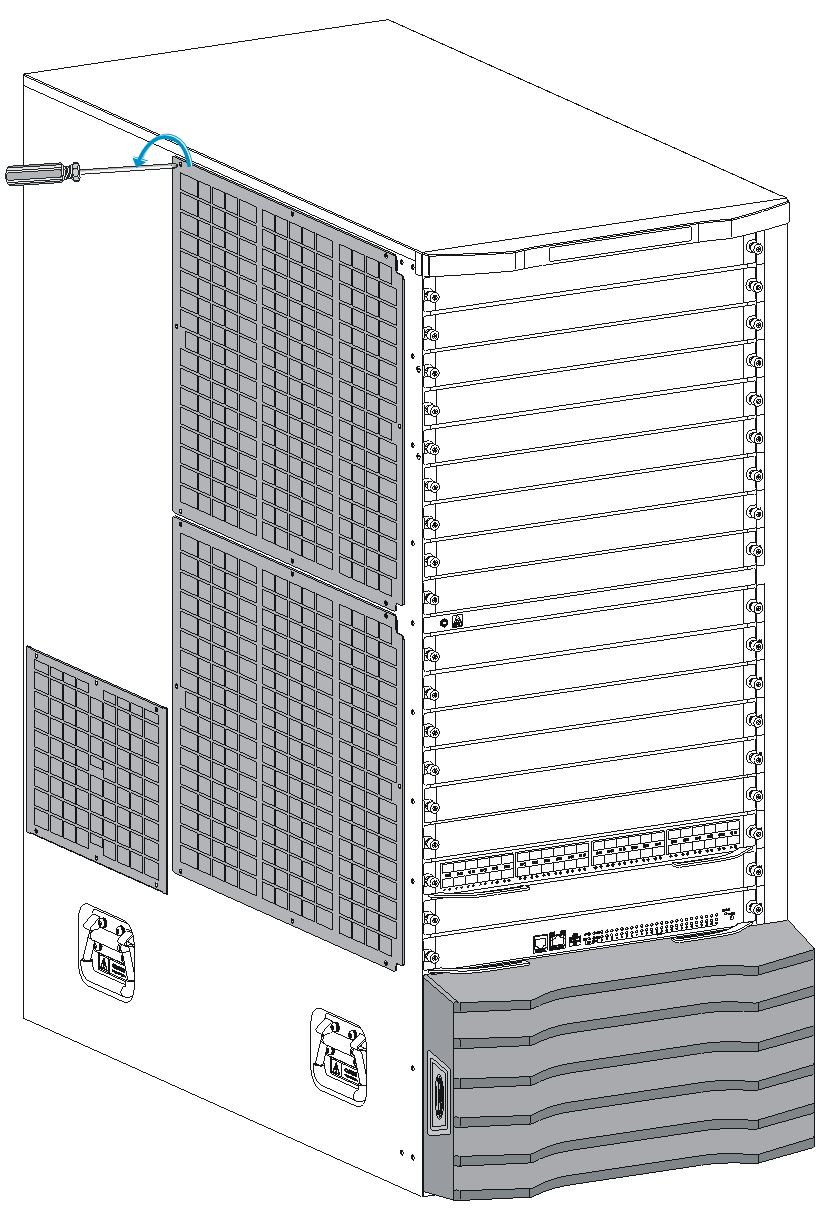

图7-12 拆卸S12516-F AC或S12516-F DC机箱左侧防尘网示意图
待防尘网清洗完成后，将防尘网安装到交换机上，防尘网的安装步骤请参见《S12510-X&S12510-F 防尘网 用户手册》或《S12516-X&S12516-F 防尘网 用户手册》。
在更换防尘网时，请妥善放置拆卸下的螺钉，以免丢失。
以下情况需要更换可插拔接口模块
· 可插拔接口模块出现故障
· 根据组网需求更换可插拔接口模块类型
更换可插拔光模块时请确保光纤两端连接的光模块型号一致。
SFP+/SFP/QSFP+模块的具体更换步骤如下：
(1) 佩戴防静电腕带，请确保防静电腕带与皮肤良好接触，并确认防静电腕带已经良好接地，具体请参见“3.1 佩戴防静电腕带”。
(2) 将模块上插有的光纤拔出。
(3) 将待拆卸模块的拉手向外拉开（QSFP+塑料拉手模块无此步骤），用手捏住模块的拉手，将模块向外缓慢拉出。
(4) 将保护胶塞插到拆卸下的模块上，并将模块放到包装袋中。
(5) 安装新的模块，模块的安装步骤请参见“3.4.1 安装SFP+/SFP/QSFP+模块”。
· 操作时请不要直视光纤，以免对眼睛造成伤害。
· 在拆卸SFP+/SFP/QSFP+模块的过程中，请不要用手直接触摸模块的金手指部分。
· 如果SFP+/SFP/QSFP+端口无需安装SFP+/SFP/QSFP+模块，请将随单板配备的防护塞插到端口上。
CFP模块的具体更换步骤如下：
(1) 佩戴防静电腕带，请确保防静电腕带与皮肤良好接触，并确认防静电腕带已经良好接地，具体请参见“3.1佩戴防静电腕带”。
(2) 将模块上插有的光纤拔出。
(3) 按逆时针方向松开CFP模块上的松不脱螺钉。
(4) 将模块向外缓慢拉出。
(5) 将保护胶塞插到拆卸下的模块上，并将模块放到包装袋中。
(6) 安装新的模块，模块的安装步骤请参见“3.4.2 安装CFP模块”。
· 操作时请不要直视光纤，以免对眼睛造成伤害。
· 在拆卸CFP模块的过程中，请不要用手直接触摸模块的金手指部分。
· 如果CFP端口无需安装CFP模块，请将随单板配备的防护塞插到端口上。
CXP模块的具体更换步骤如下：
(1) 佩戴防静电腕带，请确保防静电腕带与皮肤良好接触，并确认防静电腕带已经良好接地，具体请参见“3.1佩戴防静电腕带”。
(2) 将模块上插有的光纤拔出。
(3) 将食指伸入拉环，沿水平方向将模块拉出，拔出时请均匀用力，避免损坏拉环。
(4) 将保护胶塞插到拆卸下的模块上，并将模块放到包装袋中。
(5) 安装新的模块，模块的安装步骤请参见“3.4.3 安装CXP模块”。
· 操作时请不要直视光纤，以免对眼睛造成伤害。
· 在拆卸CXP模块的过程中，请不要用手直接触摸模块的金手指部分。
· 如果CXP端口无需安装CXP模块，请将随单板配备的防护塞插到端口上。
CXP光缆的具体更换步骤如下：
(1) 佩戴防静电腕带，请确保防静电腕带与皮肤良好接触，并确认防静电腕带已经良好接地，具体请参见“3.1 佩戴防静电腕带”。
(2) 将食指伸入拉环，沿水平方向将光缆拉出，拔出时请均匀用力，避免损坏拉环。
(3) 将旧的光缆放到包装袋中。
(4) 安装新的光缆，光缆的安装步骤请参见“3.4.4 连接CXP光缆”。
· 拆卸光缆时要水平拉动模块端的拉环，否则会导致光缆很难拔出，甚至会对模块及插槽造成损坏。
· 如果CXP端口无需安装CXP光缆，请将随单板配备的防护塞插到端口上。
· 更换过程中，请不要用力过猛，如果无法正常的拆卸或者安装，请检查更换方法是否正确。
SFP+/QSFP+/QSFP+ to SFP+电缆的具体更换步骤如下：
(1) 佩戴防静电腕带，请确保防静电腕带与皮肤良好接触，并确认防静电腕带已经良好接地，具体请参见“3.1 佩戴防静电腕带”。
(2) 用手指顶住电缆的插头，将插头轻轻地往里推。然后把电缆插头后端的拉手水平地向后拉，将电缆的插头从交换机的对应端口上拔出。
(3) 安装新的电缆，安装电缆的步骤请参见“3.4.5 连接SFP+/QSFP+/QSFP+ to SFP+电缆”。
· 在连接电缆的过程中，请保持电缆的弯曲半径不小于电缆直径的8倍。
· 拆卸电缆时要水平拉动模块端的拉环，否则会导致电缆很难拔出，甚至会对模块及插槽造成损坏。
· 更换过程中，请不要用力过猛，如果无法正常的拆卸或者安装，请检查更换方法是否正确。
· 如果SFP+/QSFP+端口无需安装SFP+/QSFP+/QSFP+ to SFP+电缆，请将随单板配备的防护塞插到端口上。
