11ax产生的背景
无序的路,再宽也会堵,“有序”通行才能王道!
802.11ac
Very High Throughput 提速!提速!再提速!
理论速率越来越高,实际网络拥堵依旧
802.11ax
High Efficiency WLAN让WLAN“有序、高效
实际网络性能提升4倍+
802.11ac
Very High Throughpu提速!提速!再提速!
理论速率越来越高,实际网络拥堵依旧
802.11ax
High Efficiency WLAN让WLAN“有序、高效
实际网络性能提升4倍+
相比802.11ac,802.11ax通过调制方式的增强将速率提升到9.6Gbps
DL/UL OFDMA、UL MU-MIMO以及
空间复用等技术,将WLAN网络变得更高效
DL/UL OFDMA、UL MU-MIMO以及空间复用等技术,将WLAN网络变得更高效

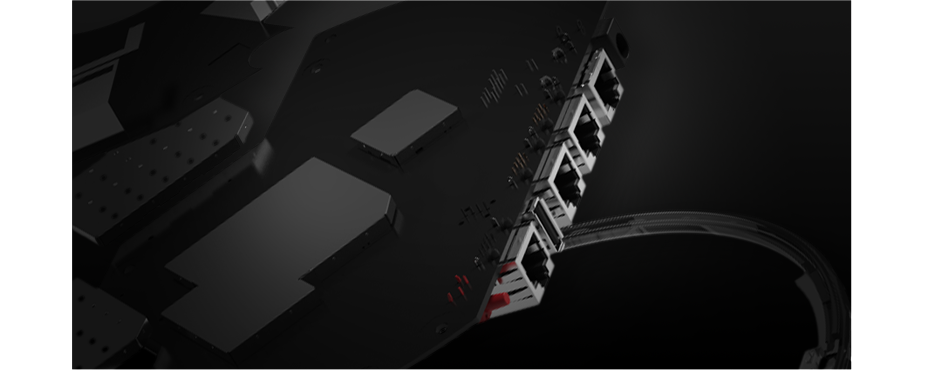

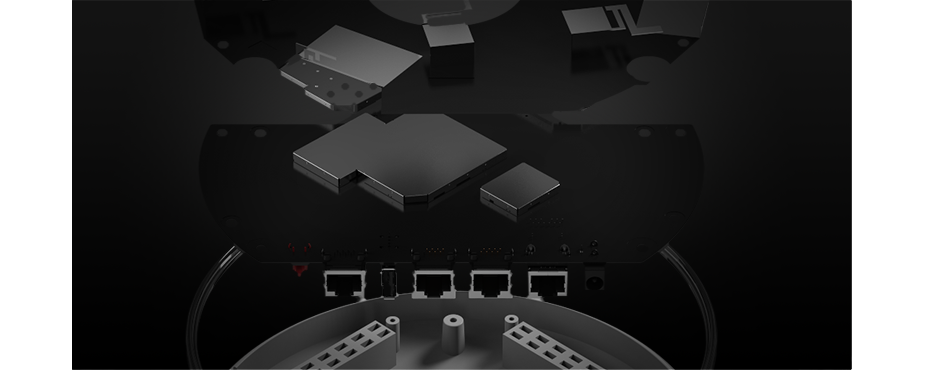

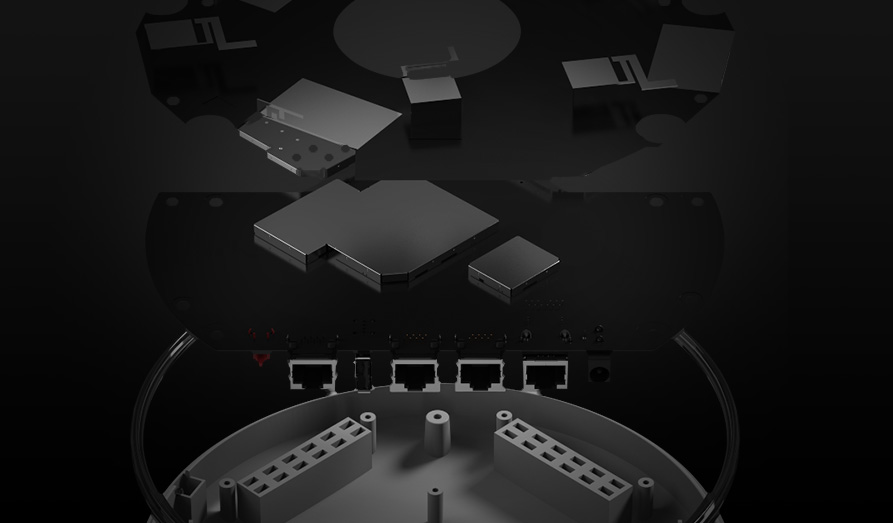

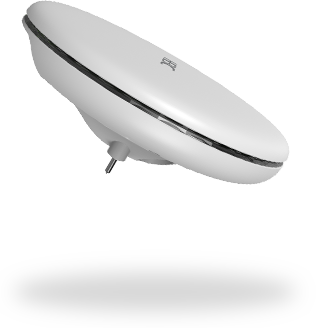

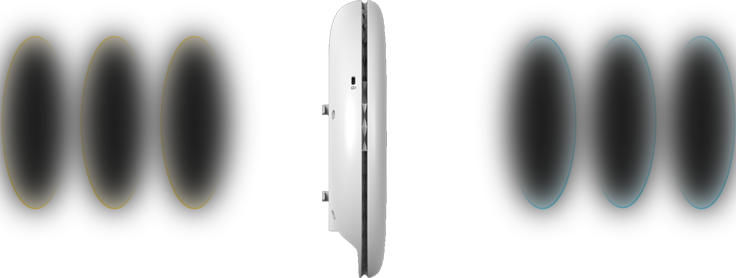

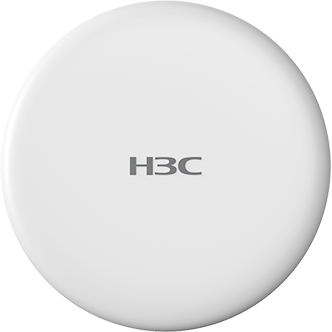

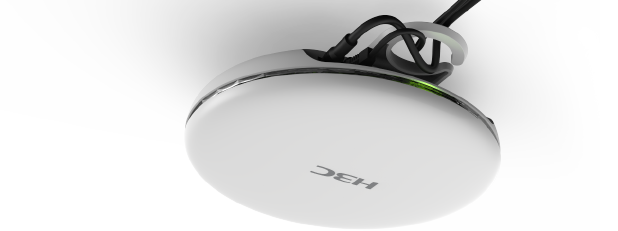

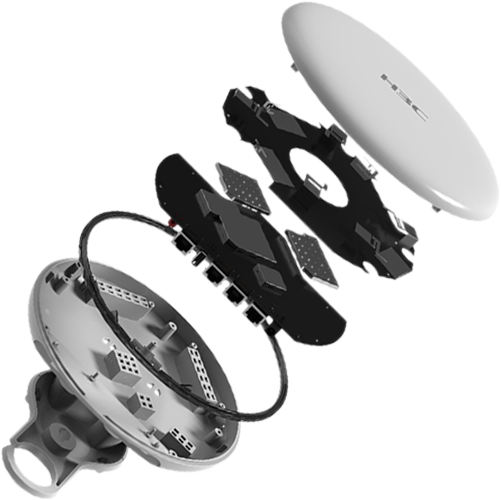

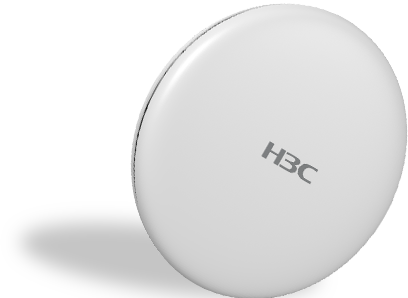

WA6528
首款802.11ax无线AP

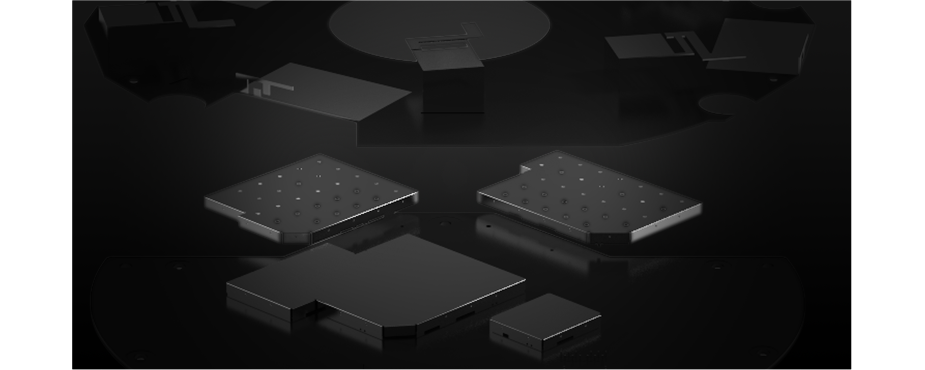

节能
H3C独有的节能技术使得性能强劲提升,同时设备本身
耗电并没有增加,802.11ax新引入的TWT节能机制使得
终端耗电也更少。
高效
WA6528通过DL/UL OFDMA空间复用等新技术
加强对网络的控制,使WLAN
网络可控更高效,仿真表明整网性能可比
现有网络提升6倍

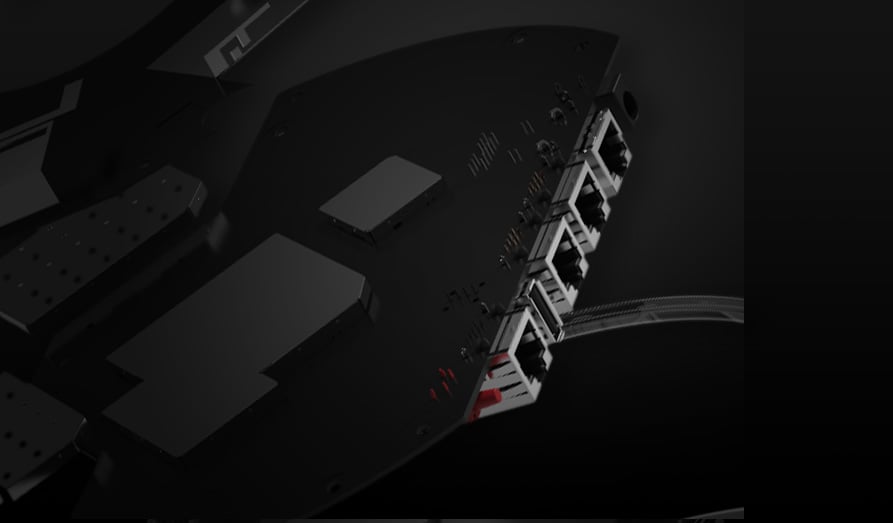

高速
射频支持802.11ax 4.8Gbps
以太口支持802.3bz 5Gbps
节能
H3C独有的节能技术使得性能强劲提升,同时设备
本身耗电并没有增加,802.11ax新引入的TWT节能
机制使得终端耗电也更少。
高速
射频支持802.11ax 4.8Gbps
以太口支持802.3bz 5Gbps
高效
WA6528通过DL/UL OFDMA空间复用等新技
术加强对网络的控制,使WLAN网络可控更高
效,仿真表明整网性能可比现有网络提升6倍
802.11ax制胜高密场景
UL MU-MIMO
802.11ac采用了DL MU-MIMO提升无线
整体性能,最新的802.11ax同时支持
DL MU-MIMO和UL MU-MIMO,在同等条件
下大大增加了用户上行传输速率
802.11ac采用了DL MU-MIMO提升无线整体性能,最新的802.11ax同时支持DL MU-MIMO和UL MU-MIMO,在同等条件下大大增加了用户上行传输速率

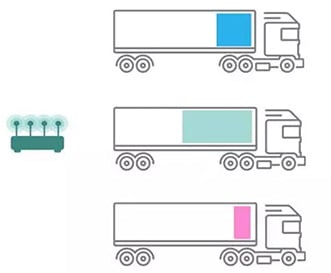

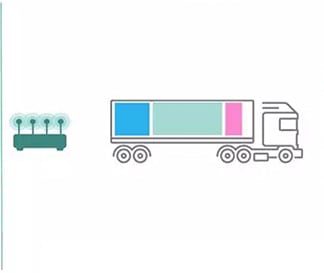

OFDMA(正交频分复用多址)
802.11ax标准增加OFDMA,将WLAN信道分为多个更窄的子信道,每个用户占用一个或多个子信道。通过AP调度多个用户可以同时接收、发送报文,减少用户间的竞争和退避,降低网络延时,提高网络效率。
802.11ax标准增加OFDMA,将WLAN信道分为多个更窄的子信道,每个用户占用一个或多个子信道。
通过AP调度多个用户可以同时接收、发送报文,
减少用户间的竞争和退避,降低网络延时,提高网络效率。
SR
(空间复用)
SR(空间复用)
802.11ax协议将网络中不同的WLAN的基本服务级(BSS,Basic Service Set)通过不同的着色(BSS color)进行标识,并进一步分为内部BSS(设备所属BSS)和外部BSS两类,并分别维护不同的报文接收和发送门限值。
接收报文时通过BSS color快速判断出是外部BSS的报文,并且信号强度小于外部BSS的接收门限值则不理会该报文,内部BSS的报文收发不受影响。该技术可以实现高密场景环境下的信道复用,极大缓解实际网络部署中同频干扰的影响。
1024QAM
相比802.11ac支持256QAM调制方式,802.11ax引入更
高的1024QAM,最高支持物理速率高达9.6Gbps
相比802.11ac支持256QAM调制方式,802.11ax引入更高的1024QAM,
最高支持物理速率高达9.6Gbps
