H3C UniServer R4930 G3 HDM 0.40 版本说明书
2023/9/8 16:49:03
下载： H3C UniServer R4930 G3 HDM 0.40 版本说明书
Copyright © 2023新华三技术有限公司 版权所有，保留一切权利。 非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部， 并不得以任何形式传播。本文档中的信息可能变动，恕不另行通知。 |
目 录
本文介绍HDM软件版本的特性、使用限制、存在问题及规避措施等。
本文档需和本文“11 相关资料”中的文档一起配合使用。
本版本的目标文件名称及MD5校验码：
R4930-HDM-0.40.ima：a1d2492f61d3fd87ae4916824831bc5c
建议使用以下浏览器：
IE11及以上
Firefox50及以上
Chrome 48及以上
英文
中文
H3C UniServer R4930 G3服务器
在升级版本之前，请注意与本版本配套的软、硬件条件必须符合下表的要求。
表1 H3C Uniserver R4930 G3服务器版本配套表
产品系列 | H3C Uniserver R4930 G3服务器 |
型号 | H3C Uniserver R4930 G3 |
BIOS | HQL1031220-U08及以后版本 |
HDM | 0.40及以后版本 |
CPLD | V2.5及以后版本 |
IMC版本号 | iom E0711 |
备注 | 无 |
无。
无。
首次发布，不涉及。
无。
无。
首次发布，不涉及。
无。
请参考《H3C HDM IPMI基础命令参考手册》。
无。
1、R4930 G3主机产生内存CE故障后，会上报严重级别的告警日志，同时健康灯变为告警状态。
无。
首次发布。
H3C服务器 固件更新指导书
H3C服务器 HDM用户指南
您可以通过H3C网站（www.h3c.com）获取最新的产品资料：
用户支持邮箱：service@h3c.com
技术支持热线电话：400-810-0504（手机、固话均可拨打）
特性 | 说明 |
Web UI | 提供Web UI操作界面和联机帮助 Web UI界面支持中英文切换 兼容IE11、Chrome48、Firefox78及以上版本 |
IPMI | 完整支持IPMI 2.0规范 |
时间同步 | 支持NTP时间同步 支持DHCP时间同步 支持与主机端进行时间同步 |
虚拟串口 | 支持虚拟串口，查看BIOS的串口输出 |
虚拟电源按键 | 支持短按电源按钮 支持长按电源按钮 支持热启动(reset) 支持冷启动(cold boot) |
电源恢复策略 | 始终上电 始终下电 保持掉电前的状态 开机延迟时间配置 |
电源匹配保护策略 | 支持控制不匹配电源的上电，不匹配的电源会产生告警。 |
功率控制 | 支持电源主备切换，负载分担模式 支持电源性能配置，包括性能优先、性能均衡、节能均衡、节能优先 功率封顶，在达到功率封顶值时，会采取CPU降频等操作来降低设备的当前使用功率 |
网络防火墙 | 通过IP地址，端口号，时间段及MAC地址对管理主机访问进行管制 |
日志管理 | HDM事件日志 HDM操作日志 远程日志 告警Trap报文 告警邮件 |
固件管理 | 支持带外固件更新 支持HDM固件主备切换 支持BIOS、HDM、CPLD固件升级 |
双网口备份 | 支持两个管理网络同时连接，备份管理线路。 |
系统信息 | 硬件信息，包括处理器、内存、存储、风扇、电源、PCIE卡的硬件信息以及状态 FRU信息 固件信息 传感器信息 |
设备管理 | 智能风扇调速 过温保护机制 网络信息 LED，包括UID、上电指示灯和健康灯 |
配置管理 | 支持本机中的备份/恢复配置功能 |
Redfish | 支持Redfish，协议版本号1.1.1 |
健康诊断 | 支持CPU、内存、PCIE设备、存储卡、存储介质故障告警 支持一键收集 |
远程控制 | 支持远程登录管理服务器 支持KVM，H5 KVM 支持远程镜像挂载 |
安全 | LDAP用户认证 支持高级密码设置。 支持会话设置、查询、删除管理 支持各种服务配置，包括服务端口号、最大会话数配置 支持SSL |
网口配置 | 支持NCSI 支持网口的IPV4、IPV6地址配置 支持DHCP配置 支持VLAN配置 |
本章介绍了软件的类型以及如何对软件进行升级，适用于所有支持的服务器。
H3C HDM是B/S构架，提供WEB页面进行操作。对于服务器的管理以及对于自身软件的升级都是在Web页面上操作完成。
本操作指导中图例的版本号可能并非当前版本号，但当前版本的安装和升级操作与之一致。
HDM固件支持在线方式升级，用户可通过HDM网页实现在线升级；HDM升级过程中并不影响主机系统的运行。

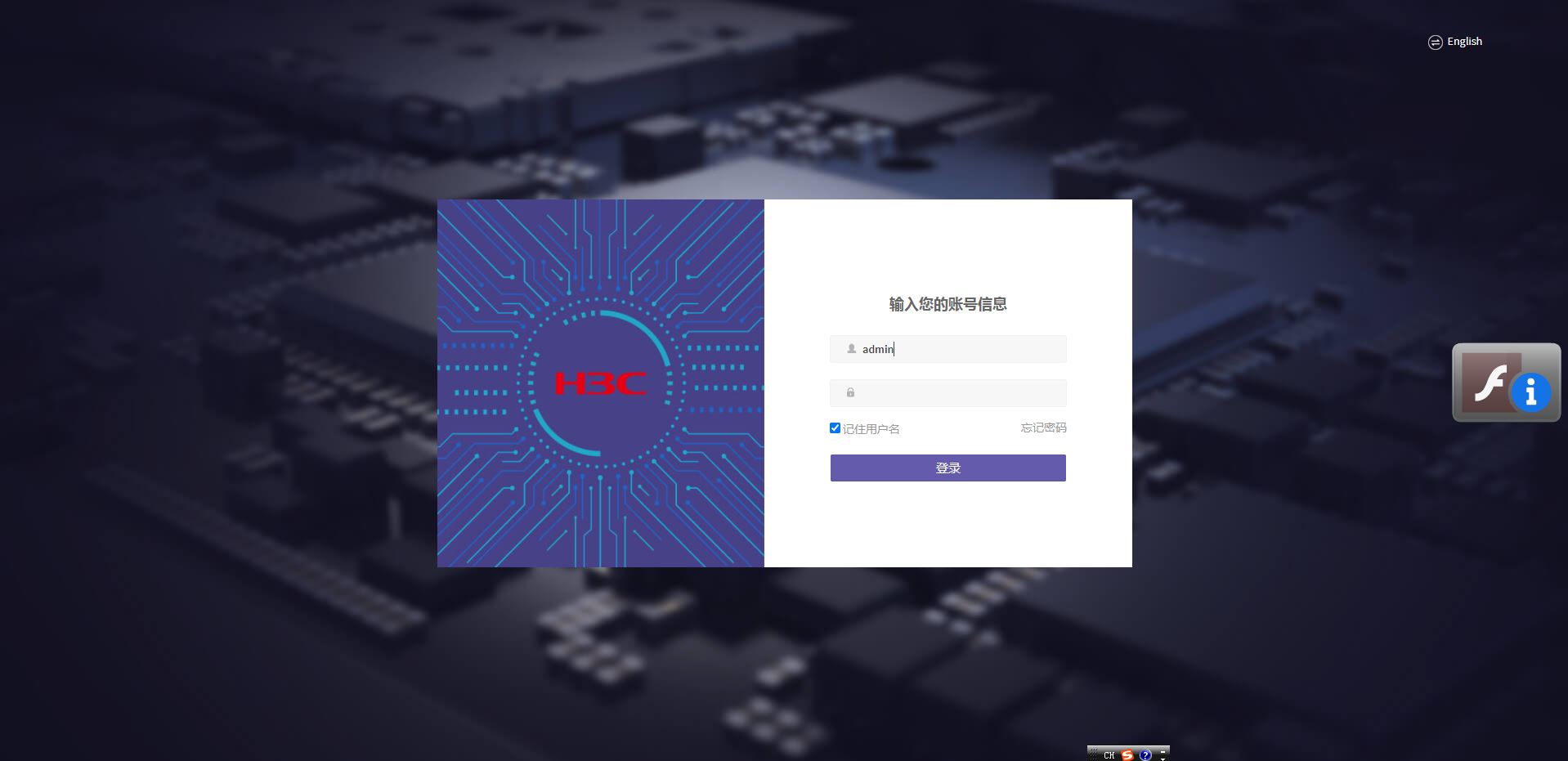

在web页面登录HDM，本次示例IP：172.14.89.125，登录用户名admin，密码：Password@_。
固件更新过程中不要刷新页面。
固件更新过程中，请勿对服务器进行上下电操作，否则可能会导致HDM部分功能以及操作系统出现异常。
第一步：选择“工具”->“Internet选项”。
图2 Internet选项
第二步：在弹出来的对话框中点击“删除”，然后在弹出来的对话框中点击“删除”。
图3 清除缓存
第一步：选择“打开菜单”->“选项”。
图4 打开选项
第二步：在弹出来的对话框中点击“隐私”，然后点击“清空近期历史记录”。在弹出来的对话框中点击“立即清除”。
图5 清除历史记录
图6 清除全部记录
第一步：选择“自定义及控制”->“历史记录”。
图7 选择历史记录
第二步：点击“清除浏览数据”。
图8 清除浏览数据
缩略语 | 英文全名 | 中文解释 |
HDM | Hardware Device Management | 硬件设备管理 |
BIOS | Basic Input / output System | 基本输入/输出系统 |
RAID | Redundant Arrays of Independent Disks | 独立磁盘构成的具有冗余能力的阵列 |
1. 任何从本网站下载的软件都是H3C公司受著作权保护的产品。
2. 使用软件必须受最终用户许可协议的条款的约束，该许可协议随软件附上或包含在软件中。
3. 除非最终用户首先同意许可协议的条款，否则不能安装任何附有或内含许可协议的软件。
4. 软件仅供最终用户根据许可协议的规定下载使用。
5. 最终用户在用下载软件进行升级及使用的过程中，应严格遵守操作指导书，对于未按指导书而引起的问题，责任由使用者自负。
6. 对于任何与许可协议条款不符的软件复制或再分发均被法律明确禁止，并可导致严重的民事及刑事处罚。
7. 所下载的软件版本仅限美国以外的地区使用。
