H3C R5500 G5(Intel) PFRCPLD V007(0502A7VM)版本说明书
2023/8/1 15:40:59
下载： H3C R5500 G5(Intel) PFRCPLD
V007版本说明书
Copyright © 2021新华三技术有限公司 版权所有，保留一切权利。 非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部， 并不得以任何形式传播。本文档中的信息可能变动，恕不另行通知。 |
目 录
本文介绍了H3C R5500 G5(Intel) CPLD V006版本的特性、使用限制、存在问题及规避措施等。

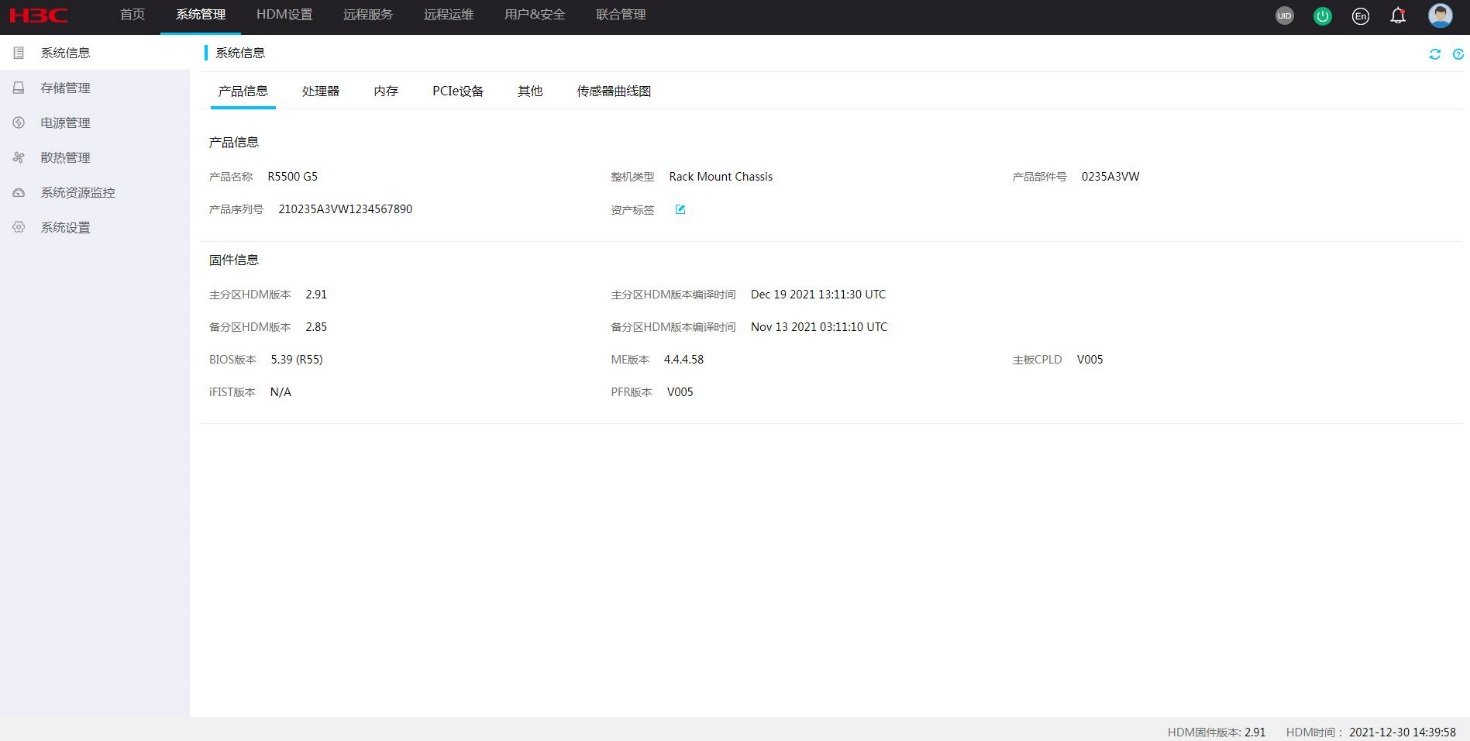

注：该版本号可在HDM Web概况页面”系统管理”>”产品信息”栏中查看，如下图所示(仅做示例)：
图1 查看CPLD版本
版本号 | 基础版本号 | 发布日期 | 版本类型 | 备注 |
V007 | V006 | 2023-04-10 | Release版本 | 无 |
V006 | V005 | 2023-02-24 | Release版本 | 无 |
V005 | V004 | 2022-01-05 | Release版本 | 无 |
V004 | V003 | 2021-07-19 | Release版本 | 无 |
V003 | V002 | 2021-5-25 | Release版本 | 无 |
V002 | V001 | 2021-4-13 | Release版本 | 无 |
V001 | NA | 2021-2-8 | Release版本 | 无 |
产品系列 | H3C UniServer R5500 G5(Intel)服务器 |
型号 | H3C UniServer R5500 G5(Intel) |
HDM | 3.34及以后版本 |
CPLD | 007版本 |
备注 | 无 |
无
无
无，配合V007版本CPLD(0502A7V6)同步进行修改
无，配合V006版本CPLD(0502A7V6)同步进行修改
问题现象：【ITM-BIOS V100R001B05D057SP01】在5500 G5 B02 机器上对PM9A3 1.92T、3.84T硬盘通过VMD点灯后，定位灯蓝灯不亮。
问题产生条件：在【ITM-BIOS V100R001B05D057SP01】BIOS版本下在5500 G5 B02 机器上对PM9A3 1.92T、3.84T硬盘通过VMD点灯。
无，配合V004版本CPLD(0502A7V6)同步进行修改。
无，配合V003版本CPLD(0502A7V6)同步进行修改。
问题现象：硬盘进行热插拔，HDM事件日志上报严重级别错误
问题产生条件：硬盘进行热插拔
问题现象：OCP网卡不支持热插拔
问题产生条件：OS下发热插拔OCP指令后不生效
H3C服务器 HDM快速使用指南
您可以通过H3C网站（http://www.h3c.com/）获取最新的产品资料：
获取安装类、配置类或维护类等产品资料
http://www.h3c.com/cn/Technical_Documents
获取版本说明书等与软件版本配套的资料
http://www.h3c.com/cn/Software_Download
选择产品类别和产品型号，即可查询和下载与该产品相关的手册。
用户支持邮箱：service@h3c.com
技术支持热线电话：400-810-0504（手机、固话均可拨打）
功能特性 | 说明 |
处理器 | 最多可支持2路Intel Ice Lake CPU 单颗CPU最大支持功耗270W |
内存 | 最多可支持32根DDR4内存条 |
存储控制模块 | 板载VROC阵列控制器 高性能存储控制卡 NVMe VROC模块 双SD卡扩展模块 |
芯片组 | Intel C621A Lewisburg芯片组 |
网络接口 | 板载1个1Gb/s HDM专用网络接口 1个OCP 3.0网卡插槽，可以选配OCP 3.0网卡，OCP 3.0网卡支持NCSI功能 |
I/O端口 | 支持4个USB接口（前面板2个，后面板2个） 1个RJ45 HDM专用网络接口（后面板） 支持2个VGA接口（1个位于后面板，1个位于前面板） 支持1个串口（后面板） 支持1个专用管理接口（前面板） |
扩展插槽 | 最多支持11个PCIe 4.0可用插槽（10个标准插槽和1个OCP 3.0网卡专用插槽） |
光驱 | 支持外置USB光驱 |
电源 | 采用双电源平面技术： 4个电源模块专用于GPU模块供电，支持2+2冗余，支持热插拔 2个电源模块为系统供电，支持1+1冗余，支持热插拔 |
GPU模块 | 内部集成8张NVIDIA全新一代A100 GPU，单张GPU卡相比传统PCIe接口GPU提升60% 内部集成NVSwitch，实现8张GPU卡的数据互联，部分GPU业务可以在GPU模块内直接互联通信，无需经过PCIe Switch或CPU，使其性能得到极大提升 支持HGX A100 8-GPU和HGX A100 8-GPU-80G两种型号 |
本章介绍了软件的类型以及如何对软件进行升级。
H3C R5500 G5(Intel) PFRCPLD主要是用于主板主CPLD的IO接口扩展，协助HDM收集单板各种状态信息（如电源模块、PCH、CPU等），并按一定的机制进行处理/判断、反馈（控制相关单板模块）和存储（软件查询）等。
本操作指导中图例的版本号并不一定是当前版本号，但当前版本的安装和升级操作与之一致。
CPLD固件支持在线方式升级，用户可通过HDM网页实现在线升级；CPLD升级过程中并不影响主机系统的运行。
在web页面登陆HDM，本次示例IP：192.168.1.2，登陆用户名admin，密码：Password@_；
图2 登录HDM
固件更新过程中不要刷新页面。
固件更新过程中，请勿对服务器进行上下电操作，否则可能会导致CPLD部分功能以及操作系统出现异常。
图示仅仅是说明，实际选择过程中，应该选择对应版本的xxxx.bin文件。
图4 文件上传及镜像版本确认
图5 完成CPLD固件更新
4. 查看固件升级生效
可在HDM页面下点击重启CPLD选项或断电重启，等HDM再次连接后才能查看CPLD升级是否生效。
软件包升级失败后，系统会使用原版本的启动软件包运行。用户可以通过以下方式尝试解决软件升级失败问题。
第一步：选择“工具”->“Internet选项”。
图6 Internet选项
第二步：在弹出来的对话框中点击“删除”，然后在弹出来的对话框中点击“删除”。
图7 清除缓存
第一步：选择“打开菜单”->“选项”。
图8 打开选项
第二步：在弹出来的对话框中点击“隐私”，然后点击“清空近期历史记录”。在弹出来的对话框中点击“立即清除”。
图9 清除历史记录
图10 清除全部记录
第一步：选择“自定义及控制”->“历史记录”。
图11 选择历史记录
第二步：点击“清除浏览数据”。
图12 清除浏览数据
缩略语 | 英文全名 | 中文解释 |
HDM | H3C Device Management | H3C设备管理 |
BIOS | Basic Input / output System | 基本输入/输出系统 |
FIST | Fast Intelligent Scalable Toolkits | 快速智能可扩展工具集 |
REPO | Repository | 基准库 |
SDS | Secure Diagnosis System | 安全诊断系统 |
RAID | Redundant Arrays of Independent Disks | 独立磁盘构成的具有冗余能力的阵列 |
SMASH CLP | Systems Management Architecture for Server Hardware Command-Line Protocol | 服务器硬件系统管理架构命令行协议 |
MCA | Machine Check Architecture | 设备检查体系 |
1. 任何从本网站下载的软件都是H3C公司受著作权保护的产品。
2. 使用软件必须受最终用户许可协议的条款的约束，该许可协议随软件附上或包含在软件中。
3. 除非最终用户首先同意许可协议的条款，否则不能安装任何附有或内含许可协议的软件。
4. 软件仅供最终用户根据许可协议的规定下载使用。
5. 最终用户在用下载软件进行升级及使用的过程中，应严格遵守操作指导书，对于未按指导书而引起的问题，责任由使用者自负。
6. 对于任何与许可协议条款不符的软件复制或再分发均被法律明确禁止，并可导致严重的民事及刑事处罚。
7. 所下载的软件版本仅限美国以外的地区使用。
