H3C S9820 シリーズ データセンター スイッチ

高いポート密度と強力な転送能力

H3C S9820 シリーズスイッチは、高密度100GE/40GE/25GE/10GE ポートをサポートし、強力な転送機能を備え、柔軟なサブカード構成を備え、最大32個の 400GE ポートまたは128個の100GE ポートをサポートし、非常に高いポート密度と強力な転送機能により、集中アクセスの為のネットワーク要件を必要とせずに、ハイエンドデータセンターの高密度サーバーのニーズを満たす事ができます。

豊富なデータセンター機能

スイッチは、次のような豊富なデータセンター機能をサポートします。

H3C S9820 シリーズスイッチは、VXLAN コントロールプレーンとして実行できる MP-BGP EVPN (マルチプロトコルボーダー ゲートウェイ プロトコルイーサネット仮想プライベートネットワーク) をサポートし、VXLAN 構成を簡素化し、トラフィックのフラッディングを排除し、BGP RR の導入により VTEP 間のフルメッシュ要件を軽減します。

H3C S9820 シリーズスイッチは、Fibre Channel over Ethernet (FCoE) をサポートします。　　これにより、ストレージ、データ、及びコンピューティングサービスを1つのネットワーク上で送信できる為、ネットワークの構築と保守コストが削減されます。

H3C S9820 シリーズスイッチは、優先度ベースのフロー制御 (PFC)、拡張伝送選択 (ETS)、及びデータ センターブリッジング エクスチェンジ (DCBX) をサポートします。 　　これらの機能により、FCストレージ、RDMAアプリケーション、高速コンピューティングサービスの低遅延とゼロ パケット損失が保証されます。

H3C 分散復元ネットワーク相互接続 (DRNI)

H3C S9820 シリーズスイッチは、複数のスイッチのリンクを1つに集約してデバイス レベルのリンク バックアップを実装できる DRNI(M-LAG) をサポートします。 　　DRNIは、ノード冗長性の為に1組のアクセス デバイスにデュアルホーム接続されているサーバーに適用できます。

合理化されたトポロジー： DRNI は、2つの物理デバイスを 1つの論理デバイスに仮想化する事により、ネットワークトポロジーとスパニング ツリー構成を簡素化します。

独立したアップグレード： DR メンバーデバイスは 1つずつ独立してアップグレードでき、トラフィック転送への影響を最小限に抑える事ができます。

高可用性： DR システムは、キープアライブリンクを使用してマルチアクティブ衝突を検出し、DRシステムの分割後に 1 つのメンバーデバイスのみがトラフィックを転送するようにします。

強力な可視化

データセンターの急速な発展に伴い、データセンターの規模は急速に拡大しています。　　データセンターのさらなる拡張には、信頼性、運用、保守がボトルネックとなります。

H3C S9820シリーズスイッチは、データ運用保守の自動化のトレンドに対応し、データセンターの可視化をサポートします。

INT (Inband-Telemetry) は、デバイスからデータを収集する為に使用されるネットワーク監視テクノロジです。

1つのクエリ、1つのレポートを特徴とする従来のネットワーク監視テクノロジーと比較して、INTでは継続的なデータ レポートを行うために1回の設定のみが必要な為、デバイスのリクエスト処理負荷が軽減されます。

INTはタイムスタンプ情報、デバイス ID、ポート情報、バッファ情報をリアルタイムに収集できます。

sFlow、NetStream、SPAN/RSPAN/ERSPAN ミラーリング、ポートミラーリングなどのさまざまなトラフィック モニタリングおよび分析ツールを提供し、顧客が正確なトラフィック分析を実行し、ネットワークアプリケーション トラフィックを可視化できるようにします。

これらのツールを使用すると、顧客はネットワークトラフィック データを収集して、ネットワークの健全性状態を評価し、トラフィック分析レポートを作成し、トラフィックエンジニアリングを実行し、リソース割り当てを最適化する事ができます。

バッファおよびポートキューのリアルタイム監視をサポートし、視覚的で動的なネットワークの最適化を可能にします。

PTP(Precision Time Protocol)に対応し、高精度な時計同期を実現します。

RoCE (RDMA オーバー コンバージド イーサネット)

リモートダイレクト メモリ アクセス (RDMA) は、ユーザーアプリケーション データをサーバーのストレージ領域に直接送信し、ネットワークを使用してローカル システムからリモートシステムのストレージにデータを高速送信します。

RDMA は、送信プロセス中の複数のデータコピーとコンテキスト切り替え操作を排除し、CPU負荷を軽減します。

RoCE は、標準のイーサネットインフラストラクチャ上で RDMA をサポートします。　　H3C S9820 スイッチは RoCE をサポートしており、パケット損失ゼロを保証するロスレス イーサネット ネットワークの構築に使用できます。

RoCE には、PFC (優先順位ベースのフロー制御)、ECN (明示的輻輳通知)、DCBX (データセンターブリッジング機能交換プロトコル)、ETS (拡張伝送選択) などの主要な機能が含まれています。

柔軟なプログラマビリティ

このスイッチは業界をリードするプログラマブルスイッチング チップを使用しており、ユーザーは必要に応じて転送ロジックを定義できます。

ユーザーは、簡単なソフトウェア更新を通じて、ネットワークの進化傾向に対応する新機能を開発できます。

強力なSDNキャパシティ

H3C S9820 シリーズ スイッチは、より柔軟な Openflow Flowテーブル、より多くのリソース、正確なACLマッチングを備えた次世代チップを採用しており、ソフトウェア デファインド ネットワーク (SDN) 機能が大幅に向上し、データセンター SDN ネットワークの需要を満たします。

H3C S9820 シリーズ スイッチは、OVSDB、Netconf、SNMP などの標準プロトコルを通じて H3C SeerEngine-DC コントローラと相互接続し、ネットワークの自動展開と設定を実装できます。

包括的なセキュリティ管理ポリシー

H3C S9820 シリーズスイッチは、AAA、RADIUS、及びユーザー アカウントベースの認証、IP、MAC、VLAN、ポート ベースのユーザー識別、動的および静的バインディングをサポートします。

H3C iMC プラットフォームと連携すると、リアルタイム管理、即時診断、及び違法なネットワーク動作の取り締まりを行う事ができます。

H3C S9820 シリーズスイッチは、拡張された ACL制御ロジックをサポートしており、膨大な量のインバウンドおよびアウトバウンドACL、及びVLAN ベースの ACLを委任できます。 　　これにより、ユーザー導入プロセスが簡素化され、ACLリソース浪費が回避されます。 S9820 シリーズ スイッチは、ユニキャストリバース パス フォワーディング (ユニキャスト RFP) を利用する事もできます。

デバイスがパケットを受信すると、逆方向チェックを実行して、パケットの送信元アドレスを確認し、そのようなパスが存在しない場合はパケットをドロップします。　　これにより、ネットワーク内での送信元アドレスのなりすましを効果的に防止できます。

複数の信頼性保護

S9820 シリーズスイッチは、スイッチ レベルとリンク レベルの両方で複数の信頼性保護を提供します。

過電流、過電圧、過熱保護機能を備えた全てのモデルには、冗長プラグイン可能な電源モジュールが搭載されており、実際のニーズに基づいて AC または DC電源モジュールを柔軟に構成できます。

スイッチ全体が電源とファンの障害検出とアラームをサポートし、様々な周囲温度に合わせてファンの速度を変更できます。

スイッチは、H3C独自の RRPP、VRRPE、Smart Link 等の様々なリンク冗長テクノロジーをサポートします。　　これらの技術により、複数のサービスの大量のトラフィックがネットワーク上で実行されている場合でも、迅速なネットワーク統合が保証されます。

エアフローの柔軟な選択

データセンターの冷却通路設計に対応する為に、H3C S9820 シリーズ スイッチには、前面と背面に二重冷却通路を備えた柔軟なエアフロー設計が採用されています。

ユーザーは、別のファントレイを選択する事で、エアフローの方向 (前から後ろ、またはその逆) を選択もできます。

優れた管理性

スイッチは、次の方法でシステム管理を改善します。

• シリアル コンソール ポート、ミニ USB コンソール ポート、USB ポート、2つの帯域外管理ポートと 2つの SFP ポート。 SFP ポートは、詳細な分析のためにカプセル化されたサンプリングパケットがコントローラまたは他の管理デバイスに送信されるインバンド管理ポートとして使用できます。

SNMPv1/v2c/v3、Telnet、SSH 2.0、SSL、FTP などの複数のアクセス方法をサポートします。

ユーザーがスイッチを設定および管理できるようにする標準の NETCONF API をサポートし、サードパーティアプリケーションとの互換性を強化します。

ハードウェア仕様

ソフトウェア仕様

パフォーマンスとスケーラビリティ

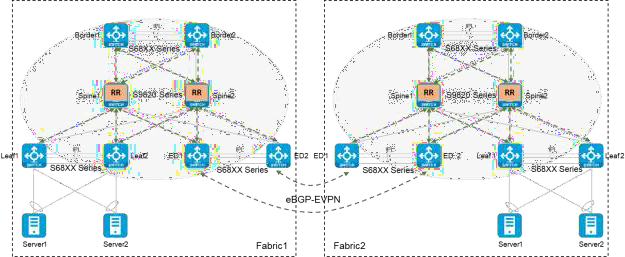

典型的なデータセンターアプリケーションは EVPN-VxLAN 設計で、S9820シリーズスイッチはスパインまたはスパイン/ボーダー

として機能し、S68XX シリーズはリーフ アンド ボーダー、又はED として機能します。

このデザインから、ユーザーはノンブロッキングの大規模 L2 システムを利用できます。
