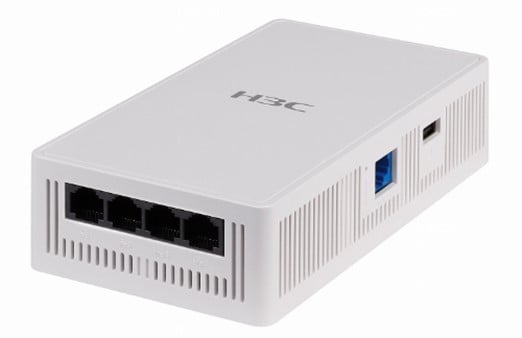

H3C WA6120H 新世代ウォールプレート アクセス ポイント

APは 5つのステップのみで 3 ～ 5 分でインストール可能

ウォールマウントシリーズAPは、国際標準のウォールプレートデザインを採用しています。 APをインストールするには、他のスイッチングパネルと同じくらい簡単です。無線ネットワークの展開プロセスを効果的に加速するために、5つのステップを5分未満で行うだけです。

操作モード

WA6120H APの内部オールインワンバージョンにより、必要に応じて動作モードを切り替えて実装コストを節約でき、開封後すぐに使用できます。

Fit APモード

WA6120HはFit APモードをサポートしており、Comwareシステムを搭載したワイヤレスコントローラで管理することができます。このネットワーキングモードでは、ユーザーは、APをローカルで一括管理できます。

クラウドAPモード

WA6120Hは、ハードウェアACと認証サーバーなしで無線ネットワーキングを可能にするH3C Cloudnetソリューションをサポートしています。PSK、ポータル、SMS、およびWeChatを介して認証を行うことができます。ホテルチェーンやスーパーマーケットなどの多店舗シナリオには、カスタマイズされた開発が実装され、簡単な展開、階層的かつ分散型の管理、本部のスマートな大画面、およびカスタマイズされた設定テンプレートなどの機能が可能になります。CloudnetスマートO＆Mプラットフォームでは、ユーザーはワイヤレスデバイス、ネットワーク、および端末デバイスの状態を把握し、簡単な管理とO＆Mができます。これにより、顧客の資本投資とO&M労働コストを削減し、効率を向上させることができます。

WA6120Hは、QuickNetローカルの自動ネットワーキングソリューションをサポートしています。APのインテリジェントネイティブテクノロジーに依存して、複数のデバイスの統一管理を実現し、ネットワーク体験を保証するために、デバイスの自動検出と構築を行います。

スマート O&M

可視化、測定可能、自動最適化されたH3CスマートO＆Mシステムは、運用と保守を容易にし、人件費を削減します。

データの可視化

H3CスマートO&Mシステムは、テレメトリ技術を使用して豊富なO&Mデータを収集し表示します。端末側では、端末のローミングログ、認証ログ、信号強度、重要パケットの関連ログ、パケット損失、遅延などを記録し、端末がオンラインにならない故障原因は150以上、端末がオフラインになる故障原因は140以上、認証の失敗原因は100以上を特定できます。AP側では、APの関連付けの失敗、ACからの切断の原因、各有線インターフェースのトラフィック構成、エラーパケット情報、無線トラフィック構成、無線チャネルの利用率、無線干渉強度、WIPS無線攻撃などのデータを収集します。

計測可能性

H3C スマート O&Mシステムは、ユーザー体感、デバイスの健全性状態、及びネットワーク状態を測定するための完璧な評価システムを確立しており、管理者はネットワークを簡単に表示および保守できます。

有線および無線ネットワークのセキュリティ保護

端末デバイスのアクセスと入場セキュリティ

H3Cが自社開発したワイヤレスコントローラー、ワイヤレススイッチ、および認証システムにより、WA6120は802.1x、PSK、MACアドレス、PPPoE、ポータル、WeChat、およびSMSを介した認証と暗号化をサポートします。これによりネットワークセキュリティが確保されます。

ワイヤレス侵入防止システム（WIPS）

WA6120はWIPSをサポートしています。ワイヤレスコントローラー/ワイヤレススイッチと組み合わせることで、検出、侵入検出、および同時に不正デバイスのブラックリストとホワイトリストなどのWIPS機能をサポートします。 WIPS機能により、デバイスは不正デバイスを検出、識別、対策を講じ、効果的に遮断することができます。

有線ネットワークのセキュリティ

WA6120Hは、APの有線アクセスと制御をサポートしています。APの無線ポートは、有線アクセスネットワークの802.1Xクライアントとして認証され、APの合法性を確保します。CAPWAPトンネルやDTLSなどの暗号化方法を通じて、無線トンネルのセキュリティを保証します。

無線リソースの最適化とステーションのアクセス制御ポリシー

WA6120Hは、無線リソース最適化ポリシー（RROP）をサポートしています。RROPは、複数の無線リソース最適化メソッドの集合です。これは、管理パケット、ブロードキャストパケット、無効なパケットによって引き起こされる無線メディアリソースの消費を減らすか制御するために使用されます。これにより、より多くのリソースをユーザーに提供するために割り当てることができ、より良い無線アプリケーションサービスを提供するのに役立ちます。RROPには、ワイヤレスサービスのレイヤー2分離、低データレートの無効化、ビーコン間隔の調整、ブロードキャストプローブ機能の無効化などの無線リソース最適化ポリシーが主に含まれています。

WA6120Hは、ステーションアクセスコントロールポリシー（SACP）をサポートしています。これにより、端末クライアントは最適なAPやワイヤレスサービスにアクセスするためのガイドが行われ、ネットワークアプリケーションに基づいて端末デバイスのトラフィックを制御およびスケジュールするのに役立ちます。

これにより、全体的なワイヤレスネットワークパフォーマンスが向上し、無線アクセス・アプリの体感と効果が向上します。 SACPの主な機能には、弱い信号を持つクライアントの禁止、スペクトラムガイド、ローミングガイド、負荷分散、弱い信号を持つパケットの無視、ラジオの公平なスケジューリング、クライアントリンクの状態に基づいたトラフィックシェイピング、スマートな帯域幅の保証などの端末制御ポリシーが含まれます。

ラジオリソース管理（RRM）

RRMは、システマティックにインテリジェントな無線管理を通じて、無線チャネルの利用率、チャネルの干渉、およびシグナルの衝突などの環境条件をリアルタイムで監視します。さらに、作業チャネル、帯域幅、およびパワーなどの無線パラメータをリアルタイムで調整して、最適な無線リソースの状態を維持します。

これにより、自動ネットワーク計画と自動ネットワーク修復が可能になります。

ローミング最適化

無線APは、無線ユーザーのローミングを容易にし、ネットワークの中断の可能性を減らし、ローミングの品質を向上させるために、802.11r標準で定義された高速BSSトランジション機能をサポートしています。

802.11kのメカニズムを介して、APとワイヤレスクライアントは相互検出を行い、多次元のネットワークトポロジを認識します。ACはワイヤレスクライアントのローミングタイミングとアクセス場所を包括的に識別し、802.11vおよび802.11rのメカニズムを介してクライアントとの切り替えを調整します。切り替え期間中に、ACは下りトラフィックを確保し、シームレスな切り替えとユーザー体感の向上を実現します。

Only 11axアクセス

WA6120Hは唯一の11axアクセス機能をサポートしています。Wi-Fi 6（802.11ax）は、802.11a/b/g/n/acの標準と下位互換性がありますので、802.11a/b/g/n/acの標準を使用しているユーザーはWi-Fi 6（802.11ax）無線アクセスデバイスにアクセスができます。但し、互換性の為にWi-Fi 6（802.11ax）など高いアクセス能力を持つデバイスの実際の性能はある程度低下します。

H3Cデバイスでは、特定の無線周波数のアクセスモードを11axのみに設定することができます（Wi-Fi 6（802.11ax）を使用するユーザーのみがアクセスできます）。 これにより、帯域幅の伝送とデバイスのパフォーマンスが確保されます。

直交周波数分割多元接続 (OFDMA)

WA6120HはOFDMAテクノロジーをサポートしています。 APは無線帯域を分割し、異なるサブキャリアを介して複数の端末に同時にデータを送信することができます。 これにより、複数のユーザーの無線リソース競合やバックオフによる送信遅延が削減され、マルチユーザー シナリオにおける音声出力やビデオなどの低遅延アプリケーションのユーザー体感が向上します。

空間再利用（SR）

WA6120Hは、空間再利用技術と基本サービスセット（BSS）カラーリング技術をサポートしています。 これらの技術により、リンク層のパケットの色を識別して端末デバイスを制御し、送信電力を調整することで、高密度展開におけるチャンネル再利用率を向上させ、同時マルチユーザ動作時の共通チャネルの干渉を避けることができます。これにより、スペクトルリソースの利用率が大幅に向上します。

直交周波数分割多重アクセス（TWT）

WA6120Hはターゲットウェイクタイム（TWT）技術をサポートしています。これにより、APは端末の起動と休止時間を均一にスケジュールすることができ、端末の不必要な起動時間を減らすことで競合を減らし、電力効率向上できます。

柔軟な転送

WA6120H APがワイドエリアネットワーク（WAN）経由で接続されている場合、ワイヤレスアクセスポイント（AP）は支店に配置され、ワイヤレスアクセスコントローラー（AC）は本社に配置されます。従来の転送モードでは、すべてのパケットがAPからACに送信され、ACによって一元的に転送されます。

しかし、WA6120Hでは、データパケットがACを経由せずに直接ワイヤレスアクセスデバイス上で有線パケットに変換されるため、有線ネットワークの帯域幅を大幅に節約できます。

さらに、WA6120Hは柔軟なポリシーベースの転送をサポートし、同じワイヤレスサービスの端末装置が一括転送とローカル転送を実装できるようにし、出口の帯域幅を解放し、ネットワーク帯域幅の費用を節約します。

IPv4およびIPv6デュアルスタック（ネイティブIPv6）

WA6120Hは完全にIPv6に準拠しており、二重のIPv4/IPv6プロトコルスタックを実装しています。 IPv4またはIPv6ネットワークにおいて、ブロードキャスト、マルチキャスト、DHCPオプション43、またはDNS経由でワイヤレスコントローラに自動的に登録し、ワイヤレスサービスを提供することができます。 これにより、情報の孤立を防ぎます。

ハードウェア仕様

ソフトウェアの仕様書

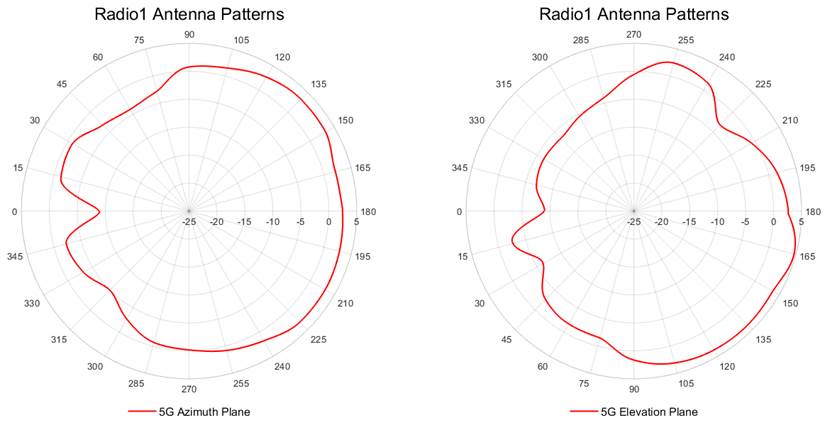

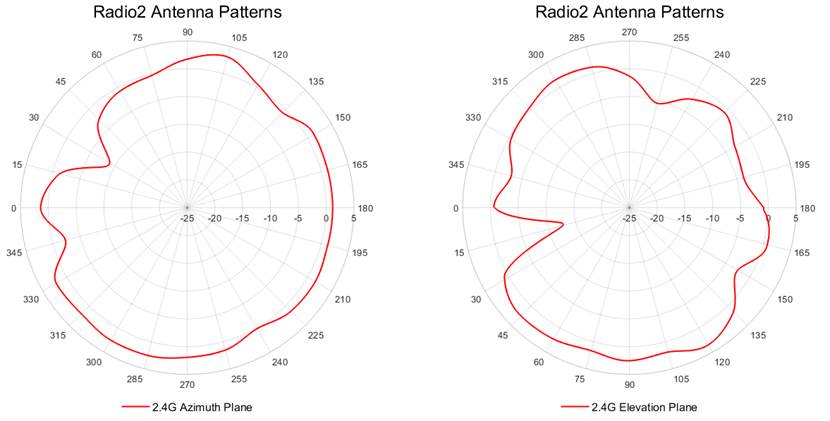

以下の図は、フェースプレートが右向きで天井に取り付けられたWA6120Hのアンテナパターンを示しています。
