H3C WA7539 Wi-Fi7(802.11be) アクセスポイント

項目

WA7539

重量

1.4kg

寸法（幅×奥行き×高さ）

225 mm × 225 mm × 47.2 mm

インターフェース

1 x 10/100/1000M/2.5G/5G/10G マルチギガビットイーサネット, RJ-45, PoE入力

1 x 1000M/10G 光ポート, SFP+, PoE入力

1 x 10/100/1000M イーサネット, RJ-45, PoE出力

コンソールポート

1 × 管理コンソールポート（RJ-45）

USBポート

1(2.0) 2.5Wで

PoE入力

1 x 10/100/1000M/2.5G/5G/10G マルチギガビットイーサネット、802.3bt/at

1 x 10/100/1000M イーサネット, 802.3af

PoE出力

1 x 100/1000M マルチギガビットイーサネット、802.3af

ローカル電源供給

54V DC

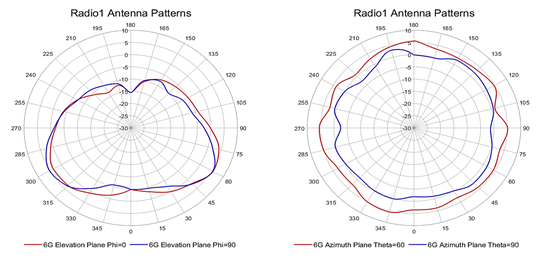

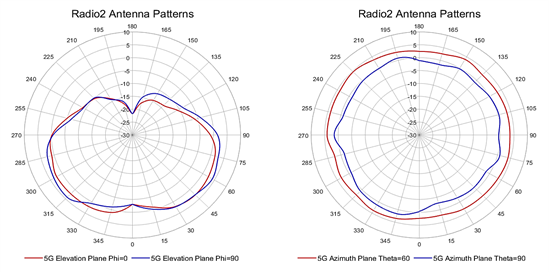

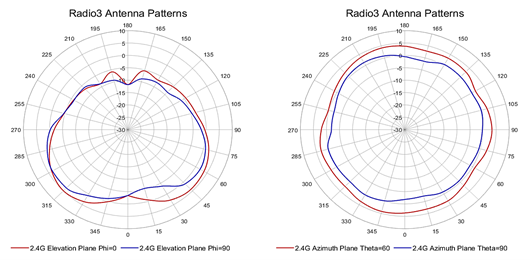

内蔵アンテナ

内蔵全方向性アンテナ

6Biアンテナゲイン @2.4GHz

5.2Biアンテナゲイン @5GHz

6.4Biアンテナゲイン @6GHz

内蔵IoTモジュール

BLE5.1/RFID/ZigBee

動作周波数

802.11be/ax: 5.925GHzから7.125GHz

802.11be/ax/ac/n/a: 5.47GHzから5.850 GHz; 5.15GHzから5.35 GHz

802.11be/ax/n/g/b: 2.4GHzから2.483 GHz

注：6GHz帯の使用が許可されていない国や地域では、6GHzラジオは無効になります。

製品がその国で6GHzでの運用を認証され次第、将来のソフトウェアで6GHzラジオを有効にできます。

各5Gサブバンドの開放は、地元の法律と規制によります。

変調技術

OFDM: BPSK@6/9Mbps, QPSK@12/18Mbps, 16-QAM@24Mbps, 64-QAM@48/54Mbps

DSSS: DBPSK@1Mbps, DQPSK@2Mbps, [email protected]/11Mbps

変調モード

11b: DSSS: [email protected]/11Mbps, DQPSK@2Mbps, DBPSK@1Mbps

11a/g: OFDM: 64QAM@48/54Mbps, 16QAM@24Mbps, QPSK@12/18Mbps, BPSK@6/9Mbps

11n: MIMO-OFDM: BPSK, QPSK, 16QAM, 64QAM

11ac: MIMO-OFDM: BPSK, QPSK, 16QAM, 64QAM, 256QAM

11ax: MIMO-OFDM: BPSK, QPSK, 16QAM, 64QAM, 256QAM, 1024QAM

11be: MIMO-OFDM: BPSK, QPSK, 16QAM, 64QAM, 256QAM, 1024QAM, 4096QAM

最大送信電力

2.4G: 26dBm

5G: 26 dBm

6G: 26 dBm

（送信電力はマルチチェーン結合電力で、アンテナゲインは含まれません。

実際の送信電力は地元の法律と規制によります）

調整可能な電力粒度

1 dBm

リセット/工場出荷時設定への復元

サポート

ケンジントンロック

サポート

インストール

壁取り付け/天井取り付け

LED

オレンジ/緑/青の交互点滅モードで、異なる動作状態を示します

温度

動作温度: 0°Cから+50°C（32°Fから122°F）

保存温度: –40°Cから+70°C（–40°Fから+158°F）

湿度

動作湿度: 5%から95%（非結露）

保存湿度: 5%から95%（非結露）

保護等級

IP42

全体の消費電力

パワーソース

6GHz

MIMO

5GHz

MIMO

2.4GHz

MIMO

Link

speed

PSE

消費電力

802.3bt

4*4

4*4

4*4

10Gbps

N

29.9W

802.3at

2*2

2*2

2*2

10Gbps

N

24.8W

802.3af

-

-

-

-

-

-

DC

4*4

4*4

4*4

10Gbps

Y

47.4W

安全基準

GB 4943.1

IEC/EN 62368-1

EMC基準

EN 301 489-1

EN 301 489-17

EN 60601-1-2

EN 55032

EN 55035

CISPR 32

CISPR 35

IEC/EN 61000-4-2

IEC/EN 61000-4-3

IEC/EN 61000-4-4

IEC/EN 61000-4-5

IEC/EN 61000-4-6

無線基準

ETSI EN 300 328

ETSI EN 301 893

FCC Part 15E

ETSI EN 300 440

ETSI EN 303 687

SRRC

RoHS

DIRECTIVE 2011/65/EU

(EU) 2015/863

MTBF (25°C)

265 years

項目

WA7539

製品の位置づけ

基本情報

フラグシップ、屋内、トリラジオAP

周波数とMIMO：

6GHz, 4×4:4, 11.53Gbps

5GHz, 4×4:4, 5.76Gbps

2.4GHz, 4×4:4, 1.38Gbps

準拠と帯域幅

6GHz, 802.11ax/be, 20MHz/40MHz/80MHz/160MHz/320MHz

5GHz, 802.11a/n/ac/ax/be, 20MHz/40MHz/80MHz/160MHz

2.4GHz, 802.11b/g/n/ax/be, 20MHz/40MHz

最大伝送速度

18.67 Gbps

（6GHzで4x4 320 MHz、5GHzで4x4 160 MHz、2.4GHzで4x4 40 MHz）

最大クライアント数

1536

（6GHzで512、5GHzで512、2.4GHzで512）

各ラジオごとの最大SSID数

16

802.11be

320M帯域幅

√

4096-QAM

√

MLO

√

プリアンブルパンクチャリング

√

マルチ-RU

√

802.11ax

MU-MIMO

DL MU-MIMO/ UL MU-MIMOをサポート

OFDMA

DL OFDMA/ UL OFDMAをサポート

TWT

Target Wake Timeを使用して、クライアントが所定の時間スリープし、

ネットワーク通信が必要なときだけ起動することができます。これにより、

電力消費を効果的に削減できます。

BSS 色付け/SR

間再利用、異なるBSSを異なる色に分けて同一周波数干渉を避け、

無線ネットワークのユーザー体験を向上させます。

WLANの基本

A-MPDU

集約されたMACプロトコルデータユニット、TX/RX方向のデータパケットの構成を

最適化することで無線ネットワークのデータ伝送効率を向上させます

A-MSDU

集約されたMACサービスデータユニット、TX/RX方向のデータパケットの構成を

最適化することで無線ネットワークのデータ伝送効率を向上させます。

LDPC

低密度パリティチェック、エラー訂正符号化技術を通じて無線ネットワークの

通信効率を向上させます。

STBC

空間時間ブロック符号化、多アンテナ符号化技術を通じて無線ネットワークの

チャネル容量を向上させます。

DFS

動的周波数選択、DFS周波数帯を自動的に識別し、デバイスの周波数を

自動的に調整し、他のデバイスとの干渉を避けます。

TxBF

送信ビーム形成、アンテナが信号を送信するビームの方向を調整することで、

無線ネットワーク信号伝送の信号対雑音比を向上させます。

MRC

最大比結合、信号受信品質を向上させます。

CDD/CSD

サイクリックディレイダイバーシティ/サイクリックシフトダイバーシティ、信号受信品質を

向上させます。

トンネル管理

CAPWAPトンネル

ユニキャスト/ブロードキャスト/DNS/DHCP/静的IP方法を用いてACを発見

する為のサポートを提供します。

NAT

ACとAP間のNATをサポート

DTLS

ACとAP間のトンネルはDTLS暗号化をサポート

IPv4/IPv6

ACとAP間のトンネルはIPv4とIPv6をサポート

時刻同期

ACからの時刻情報の同期をサポート

デュアルトンネル

2つのACとのCAPWAPトンネルの確立をサポート

PPPOE

PPPOEクライアントをサポート

EoGRE

EoGRE (Ethernet over GRE)、汎用ルーティングエンカプセレーション、Ethernetデータパケットのエンカプセレーションとアンパックに使用されます

IPsec

IPsecをサポート（クラウドAPモード）

WLAN拡張

RF調整

自動チャネル/電力/帯域幅調整をサポート

SSID隠蔽

SSIDの非表示によりアクセスを制限し、無線ネットワークのセキュリティを向上させます

接続ユーザー数の制限

SSID/RFベースをサポート

転送モード

集中転送/ローカル転送/ポリシー転送

ローカル転送

SSIDとVLANに基づくローカル転送

VLANバインディング

インターフェース/SSID/MACバインディングVLANベースをサポート

ユーザー分離

VLANベースのユーザー隔離、SSIDベースのユーザー隔離

ロードバランシング

トラフィックベースの負荷分散をサポート

ユーザーベースの負荷分散をサポート

周波数帯ベースの負荷分散をサポート (デュアル5Gデバイスのみ)

バンドステアリング

無線クライアントの5G周波数帯へのアクセスを優先することでサービス品質を向上

ローミング

802.11kおよび802.11vスマートローミングをサポート

802.11r高速遷移ローミングをサポート

マルチキャスト強化

IPv4/IPv6 MLDスヌーピング/IGMPスヌーピングをサポート

マルチキャストデータをユニキャストデータに変換して送信し、ネットワークの混雑を軽減

ワイヤレスロケーティング

BLE位置特定をサポート

RSSI位置特定をサポート

IOT

BLEをサポート

RFID/ZigBeeはソフトウェアバージョンをアップグレードする必要があります

メッシュ

メッシュリンク

メッシュリンクのセキュリティ

マルチホップメッシュ

ワイヤレスプロービング

無線ネットワークメッセージを監視することで無線ネットワーク環境を監視

ホットスポット2.0

Hotspot 2.0をサポート（Fit APモード）

Bonjourゲートウェイ

VLAN間でmDNSパケットを転送

ユーザー認証

802.1X認証

ローカル802.1X認証、リモート802.1X認証をサポート

MAC認証

ローカルMAC認証、リモートMAC認証をサポート

ポータル認証

ローカルPortal認証、リモートPortal認証をサポート

ゲスト/キャプティブポータルをサポート

ポータルMACトリガーをサポート

ポータルエスケープをサポート

ユーザー認証

PSK

PSKとPrivate-PSKをサポート

PPSK

プライベート事前共有キー、Cloudnetプラットフォームを通じて無線ネットワークへの

アクセスパスワードを取得

ソーシャルメディアAPPs認証

Google/Facebook/Twitterをサポート（Cloud APモード）

拡張認証プロトコル（EAP）

EAP-Transport Layer Security (TLS)

EAP-Tunneled TLS (TTLS)

Microsoft Challenge Handshake Authentication Protocol (MSCHAP) v2

Protected EAP (PEAP) v0またはEAP-MSCHAP v2

EAP-Flexible Authentication via Secure Tunneling (EAP-FAST)をサポート

PEAP v1またはEAP-Generic Token Card (GTC)

EAP-Subscriber Identity Module (SIM)

ワイヤレス

セキュリティ

暗号化

TKIP, CCMP

WPA2-Personal (802.11i)

802.1Xを使用したWPA2-Enterprise

WPA3-Personal, WPA3-Enterprise

WPA3-Enhanced Open (OWE)

Advanced Encryption Standard (AES)

オープンシステム/共有キー

転送セキュリティ

パケットフィルタリング、MACアドレスフィルタリング

ブロードキャストストーム抑制

ワイヤレスEAD

EAD（End user Admission Domination）ソリューションと組み合わせて、

ネットワークにアクセスするユーザーターミナルにセキュリティポリシーを実施し、

無線ネットワークのセキュリティを向上させます

管理フレーム保護

無線クライアントに対して管理フレーム保護を提供し、無線ネットワークのセキュリティ

を強化します

802.1Xクライアント

APに対してイーサネットポートアクセス保護を提供し、無線ネットワークのセキュリティ

を強化します

WIPS

Wireless Intrusion Prevention System、Rogue AP、Rogueクライアント、Rogue Wireless Bridge、Ad-hoc等の不正アクセスからネットワークを保護します

IPSG

IPソースガード（IPSG）は、IPSGバインディングテーブルを使用して不正な

パケットをフィルタリングし、スプーフィング攻撃を防ぎます

L2 とL3

IPアドレス設定

静的IP/DHCP割り当てIP

マルチキャスト

IGMPスヌーピング/MLDスヌーピング

DHCP

サーバー/クライアント/リレー

NAT

NAT/NPAT/NAT ALG/NAT LOG

LLDP

Link Layer Discovery Protocol、ネットワーク内の他のLLDP対応デバイス

よび隣接デバイスを発見および識別

STP

Spanning Tree Protocol、ネットワーク内のループを防止

IEEE802.1Q

IEEE802.1Q規格に準拠したタグVLAN機能

IPv4

ICMP/NTP/ACL/DHCP/TFTP/FTP/DNSポリシーをサポート

IPv6

ICMP/NTP/ACL/DHCP/TFTP/FTP/DNSポリシーをサポート

ユーザー認証

ユーザー認証

サービス保証

リモートAP

ACとAP間のトンネルが切断された後も、APはクライアントにサービスを提供し続けます

ドクターAP

無線クライアントアクセスプロセスをシミュレートし、ネットワークの問題を診断し、

ネットワーク体験を向上させます

スペクトラム分析

WSA（Wireless Spectrum Analysis）、ネットワークスペクトラム環境の

リアルタイム解析を通じて、タイムリーに干渉を検出します

802.11axのみがアクセス可能

802.11axをサポートする無線クライアントのみがネットワークにアクセスでき、

ネットワーク体験が向上します

インテリジェントな帯域幅保証

異なる無線サービスがネットワーク混雑時に最低保証帯域幅を確保できるようにします

ポートアグリゲーション

複数のアップリンクポートをポートアグリゲーションに使用してアップリンク帯域幅を

増加させます（複数のアップリンクポートAPにのみ適用）

ブロードキャスト抑制

抑制周期中に無線クライアントからのARPリクエストおよび応答パケットを破棄します

弱い信号のクライアント

アクセスを禁止

APは、しきい値以下の信号を持つ無線クライアントがアクセスできないように制限し、

低信号クライアントがより多くのチャネルリソースを占有するのを防ぎます

端末のローミングナビゲーション

APの送信電力を調整して、より多くのローミング条件を作成し、

ローミング体験を向上させます

クライアントの再リンクを

積極的にトリガー

APは積極的にメッセージを送信して、無線クライアントが再接続または積極的に

ローミングできるようにします

AP間のチャネル再利用を

調整

RFチップは、デバイスが認識する環境ノイズを調整して、APの送信効率を

向上させます

クライアントデータサービスの

高速転送機能

RFチップのビジネス処理のインテリジェントな最適化により、パフォーマンスが

向上します

クライアントのスリープ時間を

短縮

ビーコンを通じてRFチップがクライアントのスリープ時間を短縮し、送信効率を

向上させます

ソフトウェアバージョンの

異常修復

異常な状況によりソフトウェアバージョンが損傷した後、APはACまたはクラウドプラットフォームを通じて利用可能なソフトウェアバージョンを自動的にダウンロードできます

サービス品質

WMM

Wi-Fi Multimedia、EDCAスケジューリングアルゴリズムを通じて無線ネットワーク内の

オーディオとビデオの伝送のサービス品質を向上させます

QoS

優先クラス。

TOS/DSCPフィールドをマークして異なる優先度のデータストリームを区別し、

高優先度のデータストリームを迅速に配布する事でサービス品質を向上させます

優先クラス、無線優先度から有線優先度へのマッピングをサポートします

QoSポリシーのマッピング、SSIDとVLANに基づくQoSポリシーのマッピングを

サポートします

レイヤー2からレイヤー4までのパケットフィルタリングとトラフィック分類

CAR（Committed Access Rate）、データ転送速度を制限する事で、

トラフィックの混雑によるネットワークの混雑を回避します

ユーザーバンド幅管理

STAごとに利用可能な帯域幅を割り当てます

SSIDに基づいてすべてのSTA共有のための合計帯域幅を割り当てます

ビジネスに基づいてSTAの利用可能な帯域幅を動的に調整します

ATF

Air Time Fairness、RF使用時間を等しく割り当てることで、無線チャネルの

混雑を減らし、無線ネットワークの効率と公平性を向上させます

CAC

Call Admission Control、高優先度を受けた無線クライアントの数を制限する事で、

すでに高優先度を受けた無線クライアントのサービス品質を向上させます

ユーザー数/チャネル利用率に基づくサポートを提供します

アプリケーション識別

レイヤーL2-L7アプリケーション識別をサポートします

SQA（Software Quality Assurance）、SIPプロトコルに基づくオーディオとビデオサービスを識別し、サービス品質保証を優先します

UCC（Unified Communications and Collaboration）、オーディオとビデオサービスの処理優先度を上げ、サービス品質を優先的に確保します

省電力

PPC

Per-Packet Control、データパケットの送信間隔を調整することでデバイスの消費電力を削減します

グリーンAPモード

無線クライアントのアクセス状況に基づいてMIMO設定を動的に調整し、

デバイスの消費電力を削減します

U-APSD

Unscheduled Automatic Power Save Delivery、VoIPデータストリームと

非VoIPデータストリームを別々にスケジューリングする事で、

デバイスの消費電力を削減します

SMパワーセーブ

Spatial Multiplexing Power Save、低電力スタンバイモードを通じて

デバイスの消費電力を削減します

管理と保守

集中管理

Fit APモード、ACによって管理されます

Cloud APモード、Cloudnetによって管理されます

GUI

WEB管理をサポート（Cloud APモード）

SNMP

SNMP V1/V2c/V3をサポート（Cloud APモード）

リモートデバッグ

SSH V2.0/Telnet/FTP/TFTPをサポート

ローカルデバッグ

CLIをサポート

情報メンテナンス

Syslog/SNMP Trapをサポート（Cloud APモード）

セキュアブート

ファームウェア保護をサポートし、信頼できるブートローダーを通じて、後続のプログラムコードの整合性を確保し、信頼されたデバイスのブートチェーンを形成する。

Netconf

Netconfをサポート、ネットワークデバイスを管理する為のプログラマブルで

スケーラブルな方法を提供します

IEEE規格

802.11

IEEE 802.11a/b/g/n/ac/ax/be

IEEE 802.11d/e/h/i/w/u

IEEE 802.11k/v/r

802.3

802.3af/at/bt

802.15

802.15.1

Wi-Fi認証

I Wi-Fi Alliance: Wi-Fi 6E、Wi-Fi 6、WMM、WPA、WPA2およびWPA3 - エンタープライズ、パーソナル（SAE）、

エンハンスドオープン（OWE）

製品ID

説明

EWP-WA7539-FIT

H3C WA7539 内蔵アンテナ 12 ストリーム トリプルラジオ

802.11be/ax/ac/n アクセスポイント、FIT

ADP060-55V-PoE-GL

H3C 55V 60W PoE アダプタ電源（オプション）
