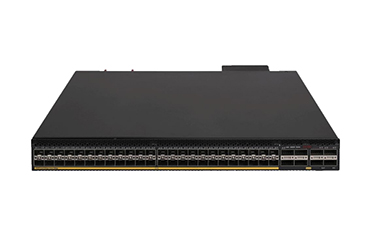

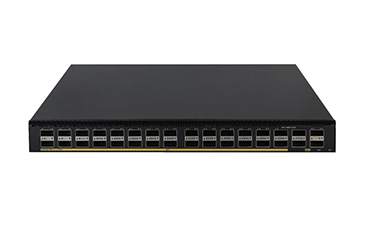

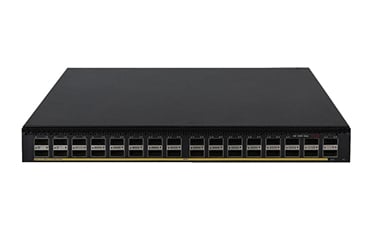

H3C S6550X-HI シリーズ 高密度インテリジェント スイッチ

高ポート密度と強力な転送容量

スイッチは高密度の100G/40Gポートと最大6.4Tbpsの転送容量を提供し、オーバーサブスクリプションを避け、ハイエンドデータセンターでの高密度サーバーアクセスを実現します。

柔軟なプログラム可能性

H3C S6550Xスイッチシリーズは、業界をリードするプログラマブルチップを採用し、ユーザー要件に応じて転送ロジックを定義できます。ユーザーはシンプルなソフトウェア更新を通じて、ネットワークの進化トレンドに適した新機能を開発できます。

H3C Intelligent Resilient Framework 2（IRF2）

H3C Intelligent Resilient Framework 2（IRF 2）は、複数のS6530Xスイッチを1つの仮想スイッチに仮想化し、以下の利点を提供します：

スケーラビリティ—IRF 2により、簡単にデバイスをIRF 2システムに追加できます。単一の管理ポイントを提供し、スイッチのプラグアンドプレイを可能にし、マスターから新しいメンバーデバイスへのソフトウェア自動更新をサポートします。ビジネスが成長するにつれて新しいスイッチをファブリックに追加することで、ネットワークトポロジーの変更なしに、新しいスイッチを追加することで、ビジネスの俊敏性をもたらします。

高可用性—H3C独自のルーティングホットバックアップ技術により、IRF 2ファブリック内での制御およびデータプレーンの情報の冗長性とバックアップ、およびノンストップのレイヤー3データ転送が確保されます。これにより、単一障害点がなくなり、サービスの連続性が確保されます。

冗長性と負荷分散—分散リンク集約技術により、複数のアップリンク間での負荷分担と相互バックアップがサポートされ、ネットワークの冗長性が向上し、リンクリソースの使用が改善されます。

柔軟性と耐久性—IRFメンバーデバイス間のIRFリンクに特化したポートの代わりに、標準のGEポートを使用します。これにより、顧客はアップリンク、ダウンリンク、およびIRFシステム接続間で必要な帯域幅を割り当てることができます。また、S6530X IRFファブリックはラック、複数のラック、または複数のキャンパスにまたがることができます。

強力な可視性

データセンターの急速な発展に伴い、データセンターの規模が急速に拡大し、信頼性、運用および保守がさらなる拡大のボトルネックとなります。H3C S6550Xスイッチシリーズは自動化されたデータ運用および保守のトレンドに適合し、データセンターの可視化をサポートします。H3C S6550XスイッチシリーズはERSPANおよびGRPCプロトコルを介して、リアルタイムのリソース情報、統計情報、およびRDMA情報のアラームをデータセンターの運用および保守プラットフォームに送信できます。これにより、運用および保守センターはネットワーク品質の追跡、トラブルシューティング、リスク警告、およびシステムの最適化などのリアルタイム分析を実行し、可視化によりネットワーク構成を自動的に調整し、ネットワークの混雑を減らすことが可能となり、自動化されたデータセンターの運用および保守に移行することができます。

強化されたSDN機能

H3C S6550Xスイッチシリーズは、より柔軟なOpenFlowフローテーブル、より多くのリソース、正確なACLマッチングを備えた次世代チップを採用しており、ソフトウェア定義ネットワーク（SDN）の機能を大幅に向上させ、データセンターSDNネットワークの需要を満たします。

H3C S6550Xスイッチシリーズは標準のOpenFlowプロトコルをサポートしており、H3Cまたは主要なクラウドプラットフォームに統合および管理され、柔軟なネットワークのカスタマイズと自動化された管理をサポートします。ユーザーおよびサードパーティのコントローラーは標準のインターフェースを使用して、迅速なビジネス展開、機能の拡張、およびインテリジェントなデバイス管理のための専用のネットワーク管理戦略を開発および展開できます。

豊富なデータセンター機能

スイッチは、以下の豊富なデータセンター機能をサポートしています：

FCoE：FCパケットをイーサネット経由で送信することで、FC SANサービスとLANサービスを同じネットワークインフラストラクチャ上で実行できます。

PFC、ECN、およびDCBX: 低遅延でデータ損失のない環境を提供し、FCストレージおよび高性能コンピューティングサービスをサポートします。

VXLAN: スイッチは高性能なVXLANハードウェアゲートウェイとして動作し、16Mのマルチテナントデータセンターサービスをサポートします。H3Cクラウド管理プラットフォームと組み合わせて使用することで、アジャイルで信頼性の高い高性能なLayer 2ネットワークを構築し、遠距離の仮想マシンの移動、データの移動、およびビジネスの継続性をサポートします。

DCB、RoCE、およびOAM: 高性能なサービスを提供します。

柔軟なエアフローの選択

データセンターの冷却通路設計に対応するため、H3C S6550Xスイッチシリーズには前後にバイ冷却通路を備えた柔軟なエアフロー設計があります。ユーザーは異なるファン・トレイを選択することで、エアフローの方向（前から後ろまたは逆）を選択することができます。

優れた管理能力

スイッチは以下の方法でシステム管理を向上させます:

シリアルコンソールポート、USBポート、1つのアウトオブバンド管理ポートを含む複数の管理インターフェースを提供します。

CLIまたは主要なネットワーク管理プラットフォームおよびH3C IMC インテリジェントマネジメントセンターからの設定と管理をサポートします。

SNMPv1/v2c/v3、Telnet、SSH 2.0、SSL、およびFTPを含む複数のアクセス方法をサポートします。

GRPCをサポートし、カスタム開発用の柔軟なプログラム可能なインターフェースを提供します。

リアルタイム、高速、正確なデータ収集を可能にするTelemetryをサポートします。

マルチチャシスリンク集約グループ（M-LAG）

H3C S6550XスイッチシリーズはM-LAGをサポートし、複数のスイッチのリンクを集約してデバイスレベルのリンクバックアップを実現します。M-LAGは、ノード冗長性のためにサーバーが2つのアクセスデバイスにデュアルホームされる場合に適用されます。

簡略化されたトポロジ: M-LAGは、2つの物理デバイスを1つの論理デバイスに仮想化することで、ネットワークのトポロジとスパニングツリーの設定を簡素化します。

独立したアップグレード: DRメンバーデバイスは、トラフィック転送への影響を最小限に抑えるために、1つずつ独立してアップグレードできます。

高可用性: DRシステムは、マルチアクティブ衝突を検出するためにキープアライブリンクを使用し、DRシステムが分割された後に1つのメンバーデバイスのみがトラフィックを転送することを保証します。

複数の信頼性保護

S6550Xスイッチシリーズは、スイッチおよびリンクレベルでの複数の信頼性保護を提供します。過電流、過電圧、過熱保護を備え、すべてのモデルには冗長なプラグイン電源モジュールがあり、実際のニーズに基づいてAC電源モジュールの柔軟な設定が可能です。スイッチ全体が電源供給とファンの障害検出およびアラームをサポートし、ファンの速度を異なる周囲温度に合わせて変更できます。

このスイッチは、H3C独自のRRPP、VRRP、Smart Linkなど、さまざまなリンク冗長技術をサポートしています。これらの技術により、複数のサービスの大量のトラフィックがネットワーク上を実行している場合でも、ネットワーク収束を迅速に行うことができます。

豊富なQoS機能

H3C S6550Xスイッチシリーズは、レイヤ2からレイヤ4のパケットフィルタリングをサポートし、ソースMACアドレス、宛先MACアドレス、ソースIPアドレス、宛先IPアドレス、TCP/UDPポート番号、プロトコルタイプ、VLANに基づいたトラフィック分類を提供できます。

各100Gポートは、ポートとキューを同時に設定できる柔軟なキュースケジューリングアルゴリズムをサポートしています。

S6550Xスイッチシリーズは、SP（Strict Priority）、WRR（Weighted Round Robin）、SP+WRRなど、5つのキューイングモードをサポートしています。

S6550Xスイッチシリーズは、最小1Kbpsの粒度でのCAR（Committed Access Rate）機能をサポートし、指定されたポートのパケットを監視し、ネットワークの検出およびトラブルシューティングのためにパケットを監視ポートに転送するための両方向のポートミラーリングをサポートしています。

包括的なセキュリティ制御ポリシー

H3C S6550Xスイッチシリーズは、AAA、RADIUS、およびユーザーアカウントベースの認証、IP、MAC、VLAN、ポートベースのユーザー識別、動的および静的バインディングをサポートします。H3C iMCプラットフォームと連携すると、リアルタイムの管理、インスタントの診断、不正なネットワーク動作の取り締まりを行うことができます。

H3C S6550Xスイッチシリーズは、強化されたACL制御ロジックをサポートし、膨大な数のポートインおよびポートアウトACL、およびデリゲートVLANベースのACLを可能にします。これにより、ユーザーの展開プロセスが簡素化され、ACLリソースの無駄を避けることができます。S6550Xスイッチシリーズは、ユニキャストリバースパスフォワーディング（uRPF）も利用できます。デバイスがパケットを受信すると、パケットがもともと発信されたとされるソースアドレスを逆にチェックし、そのようなパスが存在しない場合はパケットを破棄します。

仕様

注：このコンテンツは中国本土以外の地域にのみ適用されます。H3Cはコンテンツを解釈する権利を留保します。

ソフトウェアの仕様

性能仕様
