製品とソリューションH3C S5130S-EI シリーズ拡張ギガビット アクセス スイッチ
H3C S5130S-EIシリーズ スイッチ : 強化されたセキュリティ、高密度GEおよび10GbEアップリンク、スタティック ルート、RIP、OSPF、SDN、及びIRFの提供と、PoE+を備えたシンプル (固定電源設計) でコスト効率が高く、導入が簡単なアクセススイッチング ソリューションで、中小企業のアクセス、企業のデスクトップアクセス、高密度のキャンパス アクセスの要件を満たす柔軟な管理が可能になります。

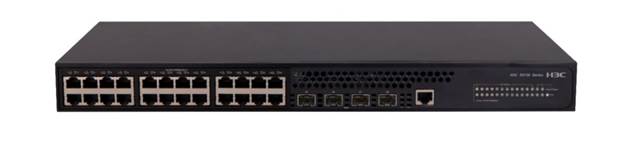

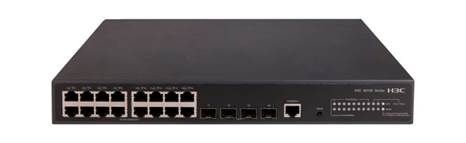

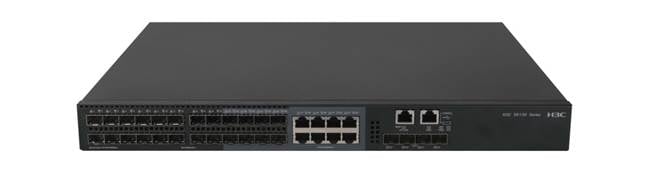

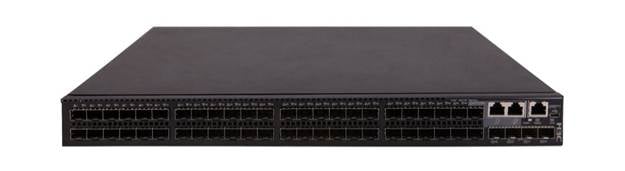

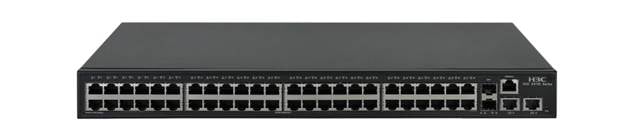

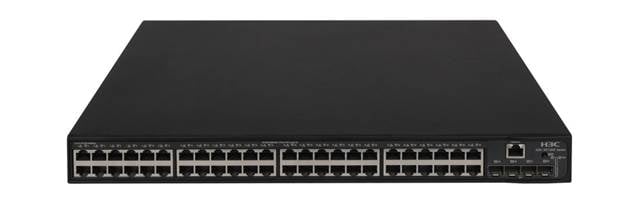

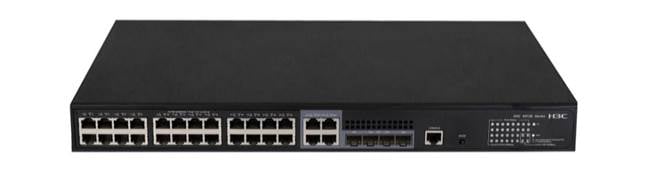

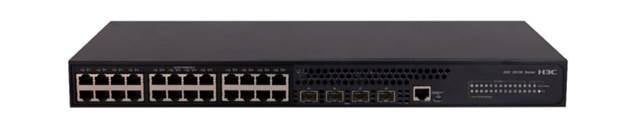

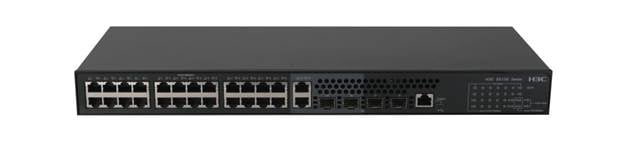

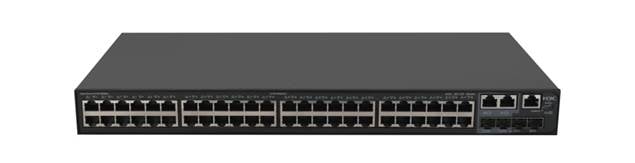

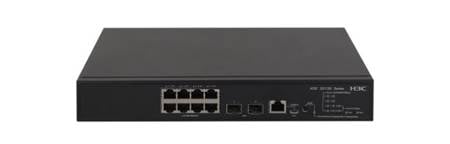

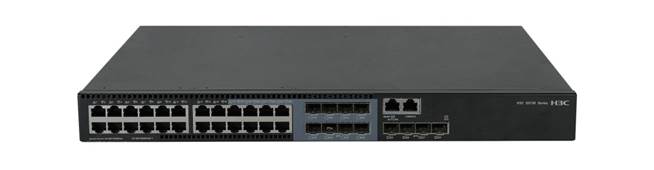

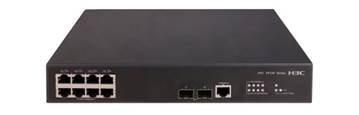

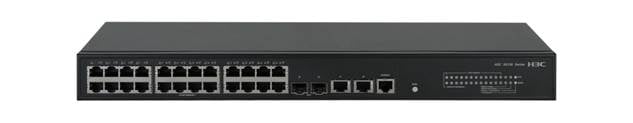

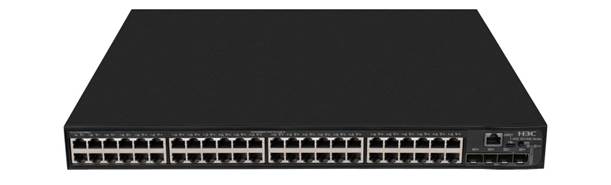

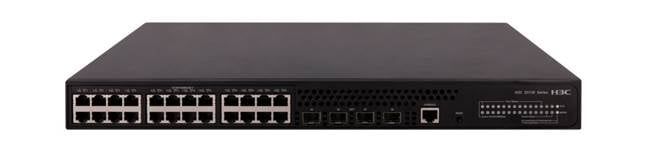

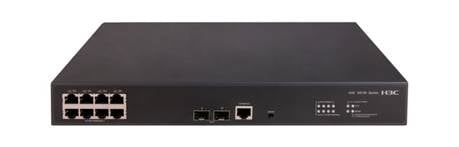

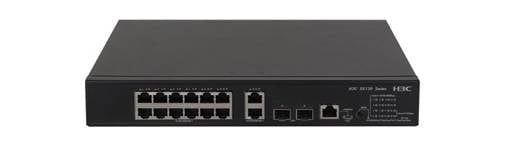

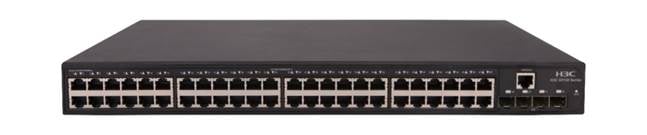

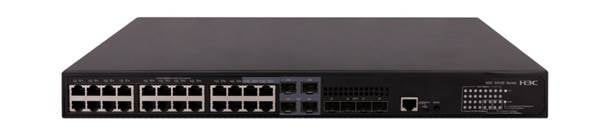

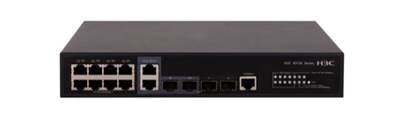

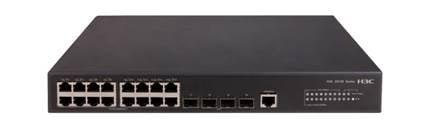

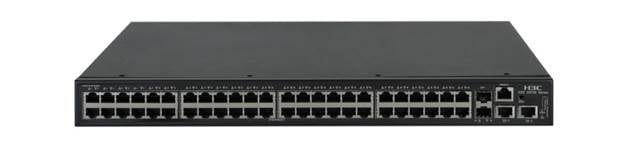

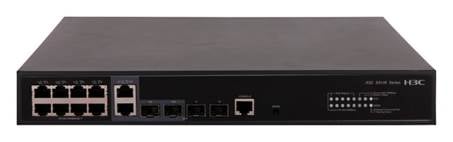

H3C S5130S-EIシリーズ イーサネット スイッチには次のモデルが含まれます。
ソフトウェア デファインド ネットワーク (SDN)
Software Defined Network (SDN) は、Openflowを通じてネットワーク制御層とネットワーク転送層を分離する事で、ネットワーク管理を簡素化し、保守の複雑さを軽減する革新的なネットワークアーキテクチャです。
さらに重要なのは、柔軟なネットワークフロー制御を実装し、コア ネットワーク アプリケーションとイノベーションへの明確に定義されたネットワーク プラットフォームを提供する事です。
S5130S-EI シリーズ スイッチは、大規模なネットワーク フロー テーブルをサポートしており、H3C SDN コントローラと組み合わせる事で、2 層ネットワーク アーキテクチャを簡単に実装し、既存のネットワークに機能を迅速に追加して、ネットワーク管理の複雑さを大幅に軽減し、ネットワークメンテナンス コストを大幅に削減できます。
IRF2 (インテリジェント復元フレームワーク 2)
S5130S-EI シリーズ スイッチは、複数の物理デバイス (最大9つ) を論理デバイスに接続する IRF2技術をサポートしています。ユーザーはこれらのデバイスを単一のデバイスとして管理および使用できます。 IRFはユーザーに次の利点をもたらします。
簡易化された管理: 任意のポートを任意のデバイスに接続して、統合された論理デバイスにログインし、物理的なデバイスを必要とせずに、単一のデバイスの構成を通じてシステム全体とシステムの全てのデバイスメンバーを管理できます。
高い拡張性: IRF2では、IRF2 スタックに 1つ以上のスイッチを追加し、新しいデバイスで IRF2スタッキングを有効にする事で、プラグ アンド プレイのデバイスアグリゲーションを実現できます。 新しいデバイスは単一の IP で管理でき、アップグレードも可能です。同時にネットワーク拡張コストを削減します。
高い信頼性: IRF2 特許取得済みの 1:N スタンバイ テクノロジーにより、IRF2スタック内の各部下のデバイスがマスターのバックアップとして機能し、制御およびデータリンクの冗長性を実現し、中断のないレイヤー 3転送を実現します。これにより、信頼性が向上し、計画外のビジネスダウンタイムが回避され、全体的なパフォーマンスが向上し、マスター デバイスに障害が発生しても、トラフィックは中断されません。
負荷分散: IRF2はクロスデバイス リンクアグリゲーションをサポートしており、アップストリームとダウンストリームを複数の物理リンクに接続できる為、ネットワーク冗長性の別の層が作成され、ネットワークリソースの使用率が向上します。
可用性: H3Cは、標準ギガビット イーサネット (1GE) ポートまたは 10ギガビット イーサネット (10GE) ポートを通じてIRF2を実装します。ビジネスおよびアプリケーションアクセスに帯域幅を割り当て、ローカル トラフィックとアップストリーム トラフィックを合理的に分割します。
総合的なセキュリティ管理
H3C S5130S-EIシリーズ スイッチは革新的なシングルポートマルチ認証機能をサポートしており、クライアント毎にサポートされるアクセス認証モードは異なります。 例えば、一部のクライアント (プリンタ端末など) は MACアドレス認証のみを実行でき、一部のユーザー ホストは 802.1X 認証を実行でき、又はユーザー ホストをWebポータル認証経由でのみアクセスする必要があります。
ネットワーク環境のマルチ認証要件に柔軟に適応する為に、S5130S-EIスイッチ シリーズは、シングルポートマルチ認証の統合展開をサポートしています。
H3C S5130S-EI シリーズ スイッチは、Secure Shell V2 (SSH V2) をサポートして情報セキュリティを確保し、強力な認証によりIPアドレス スプーフィングやクリアテキスト傍受などの攻撃からイーサネット ネットワーク スイッチを保護します。
ARP攻撃と ARPウイルスは LANセキュリティに対する大きな脅威である為、S5130S-EI スイッチシリーズには、クライアントの正当性の検証、ARPパケットの検証、ARP検出などの様々な ARP 保護機能が搭載されています。
又、ARPの速度制限を設定して、ARP群攻撃がCPUをターゲットにするのを防ぎます。
H3C S5130S-EIシリーズ スイッチは、End User Admission Domination ( EAD) 機能をサポートしています。EADは、Intelligent Management Centre（iMC )システムにより、ウイルス対策やパッチアップデート、ネットワークアクセス制御、アクセス権制御等の端末セキュリティポリシーを統合し、協調的なセキュリティシステムを構築します。 アクセス端末をチェック、隔離、更新、管理、監視する事で、EADはパッシブ モードに変更し、単一ポイントネットワーク保護をアクティブ、包括的なネットワーク保護に変更し、個別管理を集中管理に変更し、ウイルス、ワームや、新たな脅威を防ぐ為のネットワーク機能を強化します。
高可用性
H3C S5130S-EIシリーズ スイッチは、デバイスとリンクレベルでの複数の冗長性対策を備えており、電流および電圧サージ制御、過熱保護、電源やファンのトラブルシューティングとアラート、及び温度変化時のファン速度調整をサポートしています。S5130S-28F-EI/S5130S-52F-EI スイッチは、ホットスワップ可能なAC/DC デュアル電源もサポートしています。
デバイス レベルの冗長性とは別に、H3C S5130S-EIシリーズ スイッチは、LACP/STP/RSTP/MSTP/Smart Link プロトコル等の多様なリンク冗長性サポートも提供します。
IRF2や1:N冗長バックアップに加え、ネットワークの信頼性を大幅に向上させるクロスデバイス・リンクアグリゲーションもサポートしています。
豊富QoS
H3C S5130S-EIシリーズ スイッチは、L2～ L3でのパケット フィルタリングと、送信元MACアドレス、宛先MACアドレス、送信元IPアドレス、宛先IPアドレス、TCP/UDPポート番号、プロトコルタイプ、及びVLANに基づくトラフィック分類をサポートします。
完全優先 (SP)、加重ラウンド ロビン (WRR)、SP+WRR等、ポートとキューに基づく柔軟なキュー スケジューリング アルゴリズムをサポートします。
S5130S-EIスイッチ シリーズは、最小粒度8kbpsの認定アクセス レート (CAR) を有効にします。上りおよび下り方向のポートミラーリングをサポートし、特定のポート上のパケットを監視し、ネットワークの検出とトラブルシューティングの為にパケットを監視ポートにミラーリングします。
プロフェッショナルサージ保護機能
H3C S5130S-EIシリーズ スイッチは、プロフェッショナルな組み込みサージ保護技術を使用し、業界をリードする10KVサービス ポート サージ保護機能をサポートしています。
これにより、過酷な作業環境であってもサージ攻撃による機器の損傷率が大幅に低減されます。
優れた管理性
H3C S5130S-EIシリーズ スイッチは、Open View やiMCなどの NMプラットフォームで管理できる SNMPv1/v2/v3 のサポートにより、スイッチ管理を容易にします。
CLIとTelnetを使用すると、スイッチ管理が簡単になります。
又、SSH 2.0暗号化により、スイッチ管理のセキュリティが強化されます。
グリーンデザイン
S5130S-EIシリーズ スイッチは、自動パワーダウン (ポート自動省エネ) などの様々なグリーン省エネ機能を実装しています。
インターフェイスのステータスが一定期間ダウンした場合、システムはインターフェイスの電源を自動的に停止し、システムは省電力モードに入ります。
又、EEE エネルギー機能もサポートしています。
これにより、ポートが一定期間アイドル状態になるとシステムがポートを省エネモードに設定します。
S5130S-EI スイッチ シリーズは、材料環境保護および EU RoHS安全規格にも準拠しています。
S5130S-EIスイッチ シリーズ 8ポート 製品 (S5130S-10P-EI、S5130S-12TP-EI、S5130S-10P-HPWR-EI、5130S-12TP-HPWR-EI) 、及び24ポート 製品(S5130S-28P-EI) スイッチは、ファンレス設計で、デバイスの消費電力とノイズを大幅に削減します。
機能 | S5130S-10P- EI | S5130S- 20P- EI | S5130S- 28P- EI | S5130S-28P-EI-H1 | S5130S- 52P- EI | S5130S-52P- EI-H1 |
ポートスイッチング容量 | 20Gbps | 40Gbps | 56Gbps | 56Gbps | 104Gbps | 104Gbps |
転送能力 | 15Mpps | 30Mpps | 42Mpps | 42Mpps | 78Mpps | 78Mpps |
BOXスイチング容量 | 336Gbps | |||||
CPU | 1 Core, 800MHz | |||||
Flash /SDRAM | 256MB/512MB | |||||
レイテンシー GE (64byte/µs) | GE: < 5µs 10GE < 3µs | |||||
寸法 ( W× D×H) | 266×161× 43.6 mm | 330×230× 43.6 mm | 440×160× 43.6 mm | 440×160× 43.6 mm | 440×230× 43.6 mm | 440×230x 43.6mm |
重量 | ≤1.5kg | ≤2kg | ≤2.5kg | ≤2.5kg | ≤3.5kg | ≤3.5kg |
10/100/1000 Base-T port | 8 | 16 | 24 | 24 | 48 | 48 |
SFP Port | 2 | 4 | 4 | 4 | 4 | 4 |
最大シェア 帯域 | 16Gbps | 16Gbps | 16Gbps | 16Gbps | 16Gbps | 16Gbps |
最大スタッキング数 | 9 | 9 | 9 | 9 | 9 | 9 |
入力電圧 | AC 定格電圧範囲：100V から 240V AC、50/60Hz | AC 定格電圧範囲：100V から 240V AC、50/60Hz | AC 定格電圧範囲：100V から 240V AC、50/60Hz | AC 定格電圧範囲：100V から 240V AC、50/60Hz | AC 定格電圧範囲：100V から 240V AC、50/60Hz | AC 定格電圧範囲：100V から 240V AC、50/60Hz |
電力消費量 | MIN: AC: 7W MAX：AC: 12W | MIN: AC: 9W MAX:AC: 19W | MIN: AC:9W MAX: AC:23W | MIN: AC:9W MAX: AC:23W | MIN: AC:18W MAX:AC:41W | MIN: AC:18W MAX:AC:41W |
ファン数 | ファンレス | ファンレス | ファンレス | ファンレス | 1 | 1 |
MTBF(年) | 168.61 | 136.24 | 150.86 | 150.86 | 115.68 | 115.68 |
MTTR(時間) | 1 | 1 | 1 | 1 | 1 | 1 |
動作温度 | -5℃ から 50℃(通常使用温度)、 -5℃ から 45℃(最大伝送距離80km未満のトランシーバーモジュール使用時) -5℃ から 40℃(最大伝送距離80km以上のトランシーバーモジュール使用時) | |||||
ストレージ温度 | -40℃から70℃ | |||||
動作時＆保管時の 相対湿度(非結露) | 5% から 95% | |||||
ハードウェア仕様 (続き)
機能 | S5130S- 10P-HPWR - EI | S5130S- 20P-PWR - EI | S5130S- 28P-PWR - EI | S5130S- 28P-HPWR -EI | S5130S- 28P-HPWR - EI-AC | S5130S- 52P-PWR - EI | S5130S- 52P-PWR- EI-AC |
ポートスイッチング容量 | 20Gbps | 40Gbps | 56Gbps | 56Gbps | 56Gbps | 104Gbps | 104Gbps |
転送能力 | 15Mpps | 30Mpps | 42Mpps | 42Mpps | 42Mpps | 75Mpps | 75Mpps |
BOXスイチング容量 | 336Gbps | ||||||
CPU | 1 Core, 800MHz | ||||||
Flash /SDRAM | 256MB/512MB | ||||||
レイテンシー (64byte/µs) | GE: < 5µs 10GE < 3µs | ||||||
寸法 (WxDxH) | 330×230× 43.6 mm | 330×230× 43.6 mm | 440×260× 43.6 mm | 440×260× 43.6 mm | 440×260× 43.6 mm | 440×400× 43.6 mm | 440×400× 43.6 mm |
重量 | ≤2.5kg | ≤3kg | ≤4kg | ≤ 4.5kg | ≤ 4.5kg | ≤6kg | ≤6kg |
10/100/1000Base-T port | 8 | 16 | 24 | 24 (4*SFP combo) | 24 | 48 | 48 |
SFP ports | 2 | 4 | 4 | 4 | 4 (4*Base-T ombo) | 4 | 4 |
最大シェア帯域 | 16Gbps | 16Gbps | 16Gbps | 16Gbps | 16Gbps | 16Gbps | 16Gbps |
最大スタッキング数 | 9 | 9 | 9 | 9 | 9 | 9 | 9 |
入力電圧 | AC 定格電圧範囲: 100Vから240V AC、50/60Hz | AC 定格電圧範囲: 100Vから240V AC、50/60Hz | AC 定格電圧範囲: 100Vから240V AC、50/60Hz | AC 定格電圧範囲: 100Vから240V AC、50/60Hz DC 定格電圧範囲: -54Vから-57V | AC 定格電圧範囲: 100Vから240V AC、50/60Hz | AC 定格電圧範囲: 100Vから240V AC、50/60Hz DC 定格電圧範囲: -54Vから-57V | AC 定格電圧範囲: 100Vから240V AC、50/60Hz |
消費電力 (フル構成) | MIN: AC 13W MAX:AC 153W (PoE 125W） | MIN: AC 18W MAX:AC: 223W （PoE 170W） | MIN: AC 19W MAX:AC 230W （PoE 170W） | MIN: AC 23W DC 16W MAX:AC 446W （PoE 370W） DC:790W （PoE 740W） | MIN: AC 15W MAX:AC 443W （PoE 370W） | MIN: AC 36W DC 26W MAX: AC 467W (PoE 370W） DC 807W (PoE 740W） | MIN: AC 36W MAX:AC 467W （PoE 370W） |
ファン数 | ファンレス | 2 | 2 | 3 | 3 | 3 | 1 |
MTBF(年) | 104.12 | 86.01 | 87.06 | 52.81 | 52.81 | 50.19 | 50.19 |
MTTR(時間) | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
動作温度 | -5℃ から 50℃(通常使用温度)、 -5℃ から 45℃(最大伝送距離80km未満のトランシーバーモジュール使用時) -5℃ から 40℃(最大伝送距離80km以上のトランシーバーモジュール使用時) | ||||||
保管温度 | -40℃ から 70℃ | ||||||
動作時＆保管時 相対湿度(非結露) | 5%から95% | ||||||
ハードウェア仕様 (続き)
機能 | S5130S-28S-EI | S5130S-28S-EI-H1 | S5130S-52S-EI | S5130S-52S-EI-H1 |
ポートスイッチ容量 | 128Gbps | 128Gbps | 176Gbps | 176Gbps |
転送能力 | 96Mpps | 96Mpps | 131Mpps | 131Mpps |
Boxスイッチ容量 | 336Gbps | |||
CPU | 1 Core, 800MHz | |||
Flash / SDRAM | 256MB/512MB | |||
GE: < 5µs 10GE < 3µs | ||||
寸法 (W× D×H) | 440×160×43.6 mm | 440×160×43.6 mm | 440×230×43.6 mm | 440×230×43.6 mm |
重量 | ≤2.5kg | ≤2.5kg | ≤3.5kg | ≤3.5kg |
10/100/1000ベース-Tポート | 24 | 24 | 48 | 48 |
SFP+ port | 4 | 4 | 4 | 4 |
最大スタック帯域 | 80Gbps | 80Gbps | 80Gbps | 80Gbps |
最大スタック数 | 9 | 9 | 9 | 9 |
入力電圧 | AC 定格電圧範囲: 100Vから240V AC、50/60Hz | AC 定格電圧範囲: 100Vから240V AC、50/60Hz | AC 定格電圧範囲: 100Vから240V AC、50/60Hz | AC 定格電圧範囲: 100Vから240V AC、50/60Hz |
消費電力 (フル構成) | MIN: AC 10W MAX: AC 24W | MIN: AC 9W MAX: AC 23W | MIN: AC 19W MAX: AC 44W | MIN: AC 18W MAX: AC 41W |
ファン数 | 1 | Fanless | 1 | 1 |
MTBF(年) | 131.97 | 131.97 | 153.41 | 153.41 |
MTTR(時間) | 1 | 1 | 1 | 1 |
動作温度 | -5℃から50℃(通常使用温度) -5℃から45℃(最大伝送距離80km未満のトランシーバーモジュール使用時) -5℃から40℃(最大伝送距離80km以上のトランシーバーモジュール使用時) | |||
保管温度 | -40℃から70℃ | |||
動作時＆保管時の 相対湿度(非結露) | 5%から95% | |||
ハードウェア仕様 (続き)
機能 | S5130S- 16S- PWR -EI | S5130S- 28S- PWR -EI | S5130S- 28S-HPWR -EI | S5130S- 28S-HPWR -EI-AC | S5130S- 52S- PWR -EI | S5130S- 52S- PWR -EI-AC |
ポートスイチング容量 | 68Gbps | 128Gbps | 128Gbps | 128Gbps | 176Gbps | 176Gbps |
転送能力 | 51Mpps | 96Mpps | 96Mpps | 96Mpps | 31Mpps | 131Mpps |
Boxスイッチング容量 | 336Gbps | |||||
CPU | 1 Core, 800MHz | |||||
Flash/SDRAM | 256MB/512MB | |||||
GE: < 5µs 10GE < 3µs | ||||||
寸法 (W× D×H) | 300*260*43.6 mm | 440×260× 43.6 mm | 440×260× 43.6 mm | 440×260× 43.6 mm | 440×400× 43.6 mm | 440×400× 43.6 mm |
重さ | ≤ 2.5kg | ≤4kg | ≤ 4.5kg | ≤ 4.5kg | ≤6kg | ≤6kg |
10/100/1000 Base-T port | 14 | 24 | 24 (4*SFP combo) | 24 (4*SFP combo) | 48 | 48 |
SFP+ Port | 2 | 4 | 4 | 4 | 4 | 4 |
最大シェア帯域 | 16Gbps | 80Gbps | 80Gbps | 80Gbps | 80Gbps | 80Gbps |
最大スタキング数 | 9 | 9 | 9 | 9 | 9 | 9 |
入力電圧 | AC 定格電圧範囲: 100Vから240V AC、50/60Hz | AC 定格電圧範囲: 100Vから240V AC、50/60Hz | AC 定格電圧範囲: 100Vから240V AC、50/60Hz DC 定格電圧範囲: -54Vから-57V | AC 定格電圧範囲: 100Vから240V AC、50/60Hz | AC 定格電圧範囲: 100Vから240V AC、50/60Hz DC 定格電圧範囲: -54Vから-57V | AC 定格電圧範囲: 100Vから240V AC、50/60Hz |
消費電力 (フル構成) | MIN:AC 14W MAX:AC 157W （PoE 125W） | MIN:AC 20W MAX:AC 235W （PoE 170W） | MIN:AC 24W DC 17W MAX:AC 451W (PoE 370W) DC 793W （PoE 740W） | MIN:AC 16W MAX:AC 445W (PoE 370W) | MIN:AC 37W DC 29W MAX:AC 478W (PoE 370W） DC 885W （PoE 800W） | MIN:AC 36W MAX:AC 467W （PoE 370W） |
ファン数 | Fanless | 2 | 3 | 3 | 3 | 1 |
MTBF(年) | 61.6 | 87.06 | 85.69 | 85.69 | 50.24 | 50.19 |
MTTR(時間) | 1 | 1 | 1 | 1 | 1 | 1 |
動作温度 | -5℃から50℃(通常使用温度) -5℃から45℃(最大伝送距離80km未満のトランシーバーモジュール使用時) -5℃から40℃(最大伝送距離80km以上のトランシーバーモジュール使用時) | |||||
保管温度 | -40℃から70℃ | |||||
動作時＆保管時の 相対湿度(非結露) | 5%から95% | |||||
ハードウェア仕様 (続き)
Features | S5130S-28ST-EI | S5130S-52ST-EI | S5130S-28ST-PWR-EI | S5130S-52ST-PWR-EI |
ポートスイッチング容量 | 128Gbps | 176Gbps | 128Gbps | 176Gbps |
転送能力 | 96Mpps | 132Mpps | 96Mpps | 132Mpps |
Boxスイッチング容量 | 336Gbps | |||
CPU | 1 Core, 800MHz | |||
Flash/SDRAM | 256MB/512MB | |||
遅延（64バイト/µs） | GE: < 5µs 10GE < 3µs | |||
寸法 (W× D×H) | 440*160*43.6 mm | 440*260*43.6 mm | 440*320*43.6 mm | 440*320*43.6 mm |
Weight | ≤2.5kg | ≤3.5kg | ≤ 4.5kg | ≤6kg |
10/100/1000Base-T ポート | 24 | 48 | 24 | 48 |
SFP+ port | 2 | 2 | 2 | 2 |
マルチギガ port | 2*1/2.5/5/10G BASE-T | 2*1/2.5/5/10G BASE-T | 2*1/2.5/5/10G BASE-T | 2*1/2.5/5/10G BASE-T |
最大シェア帯域 | 80Gbps | 80Gbps | 80Gbps | 80Gbps |
最大スタック数 | 9 | 9 | 9 | 9 |
入力電圧 | AC 定格電圧範囲: 100Vから240V AC、50/60Hz | AC 定格電圧範囲: 100Vから240V AC、50/60Hz | AC 定格電圧範囲: 100Vから240V AC、50/60Hz | AC 定格電圧範囲: 100Vから240V AC、50/60Hz |
電力消費量（フル構成） | MIN: AC 14.5W MAX: A C 33W | MIN: AC 24.5W MAX: AC 43W | MIN: AC 24.5W MAX: AC 420W （PoE 370W） | MIN: AC 34.5W MAX: AC 430W (PoE 370W） |
フアン数 | 2 | 2 | 2 | 2 |
MTBF(年) | 131.97 | 87.06 | 97.74 | 85.69 |
MTTR(時間) | 1 | 1 | 1 | 1 |
動作温度 | -5℃から50℃(通常使用温度) -5℃から45℃(最大伝送距離80km未満のトランシーバーモジュール使用時) -5℃から40℃(最大伝送距離80km以上のトランシーバーモジュール使用時) | |||
保管温度 | -40℃から70℃ | |||
動作時＆保管時の 相対湿度(非結露) | 5%から95% | |||
ハードウェア仕様 (続き)
機能 | S5130S-28F-EI | S5130S-52F-EI |
ポート スイッチング容量 | 128Gbps | 176Gbps |
転送能力 | 96Mpps | 131Mpps |
Boxスイッチング容量 | 336Gbps | |
CPU | 1 Core, 800MHz | |
Flash /SDRAM | 256MB/512MB | |
GE: < 5µs 10GE < 3µs | ||
寸法 (W× D×H) | 440×360×43.6 mm | 440×360×43.6 mm |
重量 | ≤6kg | ≤6.5kg |
SFP Port | 24 (8*BASE-T combo) | 48 (2*BASE-T combo) |
SFP+ Port | 4 | 4 |
最大スタッキング帯域 | 80Gbps | 80Gbps |
最大スタッキング数 | 9 | 9 |
入力電圧 | AC 定格電圧範囲：AC 100Vから240V、50/60Hz DC 定格電圧範囲-54Vから-57V | AC 定格電圧範囲：AC 100Vから240V、50/60Hz DC 定格電圧範囲-54Vから-57V |
消費電力（フル構成） | MIN: シングル PSR75-12A: 15 W デュアル PSR75-12A: 17 W シングル PSR150-A1: 18 W シングルle PSR150-D1: 18 W デュアル PSR150-A1: 23 W デュアル PSR150-D1: 22 W MAX: シングル PSR75-12A: 26 W デュアル PSR75-12A: 29 W シングル PSR150-A1: 27 W シングル PSR150-D1: 27 W デュアル PSR150-A1: 32 W デュアル PSR150-D1: 33 W | MIN: シングル PSR75-12A: 45 W デュアル PSR75-12A: 48 W シングル PSR150-A1: 48 W シングル PSR150-D1: 51 W デュアル PSR150-A1: 55 W デュアル PSR150-D1: 57 W MAX: シングル PSR75-12A: 69 W デュアル PSR75-12A: 72 W シングル PSR150-A1: 74 W シングル PSR150-D1: 84 W デュアル PSR150-A1: 95 W デュアル PSR150-D1: 95 W |
ファン数 | 2 | 2 |
MTBF(年) | 77.58 | 125.56 |
MTTR(時間) | 1 | 1 |
動作温度 | -5℃から50℃(通常使用温度) -5℃から45℃(最大伝送距離80km未満のトランシーバーモジュール使用時) -5℃から40℃(最大伝送距離80km以上のトランシーバーモジュール使用時) | |
保管温度 | -40℃から70℃ | |
動作時＆保管時の 相対湿度(非結露) | 5%から95% | |
ハードウェア仕様 (続き)
機能 | S5130S- 28PS- EI | S5130S- 12TP- EI | S5130S- 28TP- EI | S5130S- 52TP- EI | S5130S-12TP - HPWR-EI | S5130S- 10MS -UPWR- EI |
ポートスイッチング容量 | 128Gbps | 24Gbps | 56Gbps | 104Gbps | 24Gbps | 80Gbps |
転送の能力 | 96Mpps | 18Mpps | 42Mpps | 75Mpps | 18Mpps | 60Mpps |
Boxスイッチング容量 | 336Gbps | |||||
CPU | 1 Core, 800MHz | |||||
Flash/SDRAM | 256MB/512MB | |||||
GE: < 5µs 10GE < 3µs | ||||||
寸法 ( W× D×H) | 440x360x 43.6mm | 266×161× 43.6 mm | 440×160× 43.6 mm | 440×230× 43.6 mm | 330×230× 43.6 mm | 300x260x 43.6mm |
Weight | ≤5.5kg | ≤1.5kg | ≤2kg | ≤3.5kg | ≤3kg | ≤3.5kg |
10/100/1000 Base-T port | 24 (8*SFP combo) | 10 (2*SFP combo) | 26 (2*SFP combo) | 50 (2*SFP combo) | 10 (2*SFP combo) | / |
SFP Port | / | 2 | 2 | 2 | 2 | / |
SFP+ Port | 4 | / | / | / | / | 2 |
マルチギガPort | / | / | / | / | / | 8*1G/2.5GBAS E-T (UPoE) |
最大スタック帯域 | 80Gbps | 16Gbps | 16Gbps | 16Gbps | 16Gbps | 16Gbps |
最大スタック数 | 9 | 9 | 9 | 9 | 9 | 9 |
入力電圧 | AC 定格電圧範囲: 100Vから240V AC、50/60Hz DC 定格電圧範囲: -54Vから-57V | AC 定格電圧範囲: 100Vから240V AC、50/60Hz | AC 定格電圧範囲: 100Vから240V AC、50/60Hz | AC 定格電圧範囲: 100Vから240V AC、50/60Hz | AC 定格電圧範囲: 100Vから240V AC、50/60Hz | AC 定格電圧範囲: 100Vから240V AC、50/60Hz DC 定格電圧範囲: -54Vから-57V |
最大消費電力 （フル構成） | MIN:AC 14.5W DC 14W MAX: AC 33W DC 32W | MIN：AC 8W MAX: AC 14W | MIN:AC 10W MAX: AC 24W | MIN: AC 20W MAX: AC 42W | MIN:AC 14W MAX:AC 156W （PoE 125W） | Min:AC 22.2 DC 17.38 MAX:AC 447 (PoE 370W) DC 794.2 (PoE 740W) |
ファン数 | 1 | ファンレス | ファンレス | 1 | ファンレス | 3 |
MTBF(年) | 131.97 | 140.82 | 97.94 | 58.96 | 117.08 | 52.27 |
MTTR(時間) | 1 | 1 | 1 | 1 | 1 | 1 |
動作温度 | -5℃から50℃(通常使用温度) -5℃から45℃(最大伝送距離80km未満のトランシーバーモジュール使用時) -5℃から40℃(最大伝送距離80km以上のトランシーバーモジュール使用時) | |||||
保管温度 | -40℃から70℃ | |||||
動作時＆保管時の 相対湿度(非結露) | 5%から95% | |||||
ハードウェア仕様 (続き)
機能 | S5130S-28MP-EI | S5130S-52MP-EI | S5130S-28MP-HPWR-EI |
ポートスイッチング容量 | 72Gbps | 120Gbps | 72Gbps |
転送能力 | 54Mpps | 90Mpps | 54Mpps |
Box ｽｲｯﾁﾝｸﾞ容量 | 336Gbps | ||
CPU | 1 Core, 800MHz | ||
Flash /SDRAM | 256MB/512MB | ||
遅延（64バイト/µs） | GE: < 5µs 10GE < 3µs | ||
寸法 (W× D×H) | 440×160×43.6 mm | 440×230×43.6 mm | 440×260×43.6 mm |
重量 | ≤2.5kg | ≤3.5kg | ≤5.0kg |
10/100/1000Base-T Port | 24 | 48 | 24 |
SFP Port | 2 | 2 | 2 |
マルチギガ Port | 2*1/2.5/5G BASE-T | 2*1/2.5/5G BASE-T | 2*1/2.5/5G BASE-T |
最大シェア帯域幅 | 16Gbps | 16Gbps | 16Gbps |
最大スタック数 | 9 | 9 | 9 |
入力電圧 | AC 定格電圧範囲: 100Vから240V AC、50/60Hz | AC 定格電圧範囲: 100Vから240V AC、50/60Hz | AC 定格電圧範囲: 100Vから240V AC、50/60Hz DC 定格電圧範囲: -54Vから-57V |
電力消費量（フル構成） | MIN:AC 14W MAX:AC 28W | MIN:AC 22W MAX:AC 46W | MIN:AC 26W DC 39W MAX:AC 446W(POE 370W) DC 834W(POE 740W) |
ファン数 | 1 | 1 | 3 |
MTBF(年) | 94.7 | 85.84 | 33.81 |
MTTR(時間) | 1 | 1 | 1 |
動作温度 | -5℃から50℃(通常使用温度) -5℃から45℃(最大伝送距離80km未満のトランシーバーモジュール使用時) -5℃から40℃(最大伝送距離80km以上のトランシーバーモジュール使用時) | ||
保管温度 | -40℃から70℃ | ||
動作時＆保管時の 相対湿度(非結露) | 5%から95% | ||
注: このコンテンツは、中国本土以外の地域にのみ適用されます。H3C は内容を解釈する権利を留保します。
ソフトウェア仕様
機能 | S5130S-EI スイッチ シリーズ |
ポート アグリゲーション | GE/10GEポートアグリゲーション ダイナミック アグリゲーション スタティック アグリゲーション クロスデバイス アグリゲーション |
ブロードキャスト/ マルチキャスト/ユニキャスト ストーム抑制 | ポート帯域幅のパーセンテージに基づくストーム抑制 PPS に基づくストーム抑制 BPS に基づくストーム抑制 ブロードキャストトラフィック/マルチキャストトラフィック/不明なユニキャストトラフィック抑制 |
IRF2 | 分散デバイス管理、分散リンクアグリゲーション、および分散復元ルーティング 標準イーサネットインターフェイスを介したスタッキング ローカルデバイススタッキングとリモートデバイススタッキング |
MACアドレステーブル | スタティック MAC アドレス ブラックホール MAC アドレス |
VLAN | ポートベースVLAN MACベースのVLAN プロトコルベースのVLAN QinQ と選択的 QinQ VLANマッピング 音声VLAN GVRP |
DHCP | DHCPクライアント DHCP スヌーピング DHCP スヌーピング オプション 82 DHCP リレー DHCPサーバー DHCP自動設定 |
IPルーティング | スタティックルーティング RIPv1/v2 および RIPng OSPFv1/v2およびOSPFv3 |
マルチキャスト | IGMP スヌーピング V2/V3 MLD スヌーピング マルチキャストVLAN |
レイヤ 2 リング ネットワーク プロトコル | STP/RSTP/MSTP/PVST/PVST+ スマートリンクRRPP G.8032 ERPS (イーサネット リング保護スイッチング) |
機能 | S5130S-EI スイッチ シリーズ |
ACL | L2 ～ L4でのパケット フィルタリング 送信元 MAC アドレス、宛先 MAC アドレス、送信元 IPv4/IPv6 アドレス、 時間範囲ベースの ACL VLAN ベースの ACL 双方向 ACL |
QoS | ポートレート制限（受信および送信） パケットのリダイレクト 専用アクセス速度 (CAR) 各ポートに 8 つの出力キュー SP、WRR、SP+WRR を含む、ポートとキューに基づく柔軟なキュー スケジューリング アルゴリズム 802.1p DSCP マーキング |
トラフィック統計 | Sflow |
転送 | ワイヤスピード/ラインレートアーキテクチャ |
ミラーリング | ポートミラーリング RSPAN |
セキュリティ | 階層的なユーザー管理とパスワード保護 AAA認証のサポート RADIUS認証 HWTACACS SSH2.0 ポート分離 802.1X 認証、集中 MAC 認証 ポートセキュリティ IPソースガード HTTP EAD |
管理と保守 | XModem/FTP/TFTP を介したロードとアップグレード ゼロタッチ プロビジョニング CLI、Telnet、コンソールポートによる設定 SNMPv1/v2c/v3 および Web ベースの NMS Restfull Python リモートモニタリング (RMON) アラーム、イベント、および履歴の記録 IMC NMS システムログ、重大度に基づく警報、デバッグ情報の出力 NTP HTTP/HTTPS Ping、Tracert 仮想ケーブルテスト (VCT) デバイスリンク検出プロトコル (DLDP) ループバック検出 |
機能 | S5130S-EI スイッチ シリーズ |
EMC | FCC Part 15 Subpart B CLASS A ICES-003 CLASS A VCCI-CISPR 32 CLASS A EN 55032 CLASS AS/NZS CISPR32 CLASS A CISPR 24 EN 55024 EN 61000-3-2 EN 61000-3-3 ETSI EN 300 386 GB/T 9254 YD/T 993 |
安全性 | CAN/CSA C22.2 No 60950-1 IEC 60950-1 EN 60950-1 AS/NZS 60950-1 FDA 21 CFR Subchapter J GB 4943.1 |
パフォーマンス仕様
エントリー | S5130S-EI シリーズ スイッチ |
MAC アドレス エントリー | 16K |
VLAN テーブル | 4094 |
VLAN インタフェース | 32 |
IPv4 ルーティング エントリー | 1024 |
IPv4 ARP エントリー | 1024 |
IPv4 ACL エントリー | 512 |
IPv4 マルチやスト L2 エントリー | 1000 |
IPv6 ユニキャスト ルーティング エントリー | 240 |
QOS 転送キューイング | 8 |
IPv6 ACL エントリー | 512 |
IPv6 ND エントリー | 240 |
ジャンボ フレーム長 | 10240 |
一つのリンクグループ内の最大ポート数 | 8 |
リンク グループ数 | 124 |
PoE電力容量
製品名 | トータル PoE電力容量 | PoEポート数 |
S5130S-28P-HPWR-EI | AC: 370W | 15.4W (802.3af): 24 30W (802.3at): 12 |
DC: 740W | 15.4W (802.3af): 24 30W (802.3at): 24 | |
S5130S-28P-HPWR-EI-AC | 370W | 15.4W (802.3af): 24 30W (802.3at): 12 |
S5130S-52P-PWR-EI | AC: 370W | 15.4W (802.3af): 24 30W (802.3at): 12 |
DC: 740W | 15.4W (802.3af): 48 30W (802.3at): 24 | |
S5130S-52P-PWR-EI-AC | 370W | 15.4W (802.3af): 24 30W (802.3at): 12 |
S5130S-16S-PWR-EI | 120W | 15.4W (802.3af): 8 30W (802.3at): 4 |
S5130S-28S-PWR-EI | 170W | 15.4W (802.3af): 11 30W (802.3at): 5 |
S5130S-28S-HPWR-EI | AC: 370W | 15.4W (802.3af): 24 30W (802.3at): 12 |
DC: 740W | 15.4W (802.3af): 24 30W (802.3at): 24 | |
S5130S-28S-HPWR-EI-AC | 370W | 15.4W (802.3af): 24 30W (802.3at): 12 |
S5130S-52S-PWR-EI | AC: 370W | 15.4W (802.3af): 24 30W (802.3at): 12 |
DC: 740W | 15.4W (802.3af): 48 30W (802.3at): 24 | |
S5130S-52S-PWR-EI-AC | 370W | 15.4W (802.3af): 24 30W (802.3at): 12 |
S5130S-28ST-PWR-EI | 370W | 15.4W (802.3af): 24 30W (802.3at): 12 |
S5130S-52ST-PWR-EI | 370W | 15.4W (802.3af): 24 30W (802.3at): 12 |
S5130S-12TP-HPWR-EI | 125W | 15.4W (802.3af): 8 30W (802.3at): 4 |
製品名 | トータル PoE電力容量 | PoEポート数 |
S5130S-10MS-UPWR-EI | AC: 370 | 15.4W (802.3af): 8 30W (802.3at): 8 60W (802.3bt): 6 90W (802.3bt): 4 |
DC: 740 | 15.4W (802.3af): 8 30W (802.3at): 8 60W (802.3bt): 8 90W (802.3bt): 8 | |
S5130S-28MP-HPWR-EI | AC: 370W | 15.4W (802.3af): 24 30W (802.3at): 12 |
DC: 740W | 15.4W (802.3af): 24 30W (802.3at): 24 |
取り外し可能なコンポーネントのマトリックス
取り外し可能な電源 | S5130S-28F-EI S5130S-52F-EI |
PSR75-12A-GL | サポート |
PSR150-A1-GL | サポート |
PSR150-D1-GL | サポート |
標準とプロトコルへの準拠
組織 | 標準とプロトコル |
IEEE | 802.1x Port based network access control protocol |
802.1ab Link Layer Discovery Protocol | |
802.1ak MVRP and MRP | |
802.1ax Link Aggregation | |
802.1d Media Access Control Bridges | |
802.1p Priority | |
802.1q VLANs | |
802.1s Multiple Spanning Trees | |
802.1ag Connectivity Fault Management | |
802.1v VLAN classification by Protocol and Port | |
802.1w Rapid Reconfiguration of Spanning Tree | |
802.3ad Link Aggregation Control Protocol | |
802.3af Power over Ethernet | |
802.3at Power over Ethernet | |
802.3bt Power over Ethernet | |
802.3az Energy Efficient Ethernet | |
802.3ah Ethernet in the First Mile | |
802.3x Full Duplex and flow control | |
802.3u 100BASE-T | |
802.3ab 1000BASE-T | |
802.3z 1000BASE-X | |
802.3ae 10-Gigabit Ethernet |
| 製品説明 | 製品写真 |
| S130S-10P-EI: 8*10/100/1000BASE-T Ports、 2*1000BASE-X SFP Ports、(AC) |
|
| S5130S-20P-EI: 16*10/100/1000BASE-T Ports、 4*1000BASE-X SFP Ports、(AC) |
|
| S5130S-28P-EI: 24*10/100/1000BASE-T Ports、 4*1000BASE-X SFP Ports、(AC) |
|
| S5130S-28P-EI-H1: 24*10/100/1000BASE-T Ports、 4*1000BASE-X SFP Ports、(AC) |
|
| S5130S-52P-EI: 48*10/100/1000BASE-T Ports、 4*1000BASE-X SFP Ports、(AC) |
|
| S5130S-52P-EI-H1: 48*10/100/1000BASE-T Ports 4*1000BASE-X SFP Ports、(AC) |
|
| 製品説明 | 製品写真 |
| S5130S-10P-HPWR-EI: 8*10/100/1000BASE-T PoE+ Ports、 2*1000BASE-X SFP Ports、(AC) |
|
| S5130S-20P-PWR-EI: 16*10/100/1000BASE-T PoE+ Ports、 4*1000BASE-X SFP Ports、(AC) |
|
| S5130S-28P-PWR-EI: 24*10/100/1000BASE-T PoE+ Ports 4*1000BASE-X Ports,(AC) |
|
| S5130S-28P-HPWR-EI: 24*10/100/1000 BASE-T PoE+ Ports 4*100/1000BASE-X Ports, and 4*GE Combo Ports,(AC/DC) |
|
| S5130S-28P-HPR-EI-AC: 24*10/100/1000BASE-T PoE+ Ports, 4*100/1000BASE-X SFP Ports and 4*GE Combo Ports,(AC) |
|
| S5130S-52P-PWR-EI: 48*10/100/1000BASE-T PoE+ Ports and 4*1000BASE-X SFP Ports,(AC/DC) |
|
| S5130S-52P-PWR-EI-AC: 48*10/100/1000BASE-T PoE+ Ports and 4*1000BASE-X SFP Ports、(AC) |
|
| 製品説明 | 製品写真 |
| S5130S28S-EI: 24*10/100/1000BASE-T Ports、 4*1G/10G BASE-X SFP＋ Ports、(AC) |
|
| S5130S-28S-EI-H1: 24*10/100/1000BASE-T Ports、 4*1G/10G BASE-X SFP＋ Ports、(AC) |
|
| S5130S-52S-EI: 48*10/100/1000BASE-T Ports、 4*1G/10G BASE-X SFP＋ Ports、(AC) |
|
| S5130S-52S-EI-H1: 48*10/100/1000BASE-T Ports、 4*1G/10G BASE-X SFP＋ Ports、(AC) |
|
| S5130S-16S-PWR-EI: 12*10/100/1000Base-T PoE+ Ports、 2*10/100/1000Base-T Ports、 2*1G/10GBase-X SFP＋ Ports、(AC) |
|
| S5130S-28S-PWR-EI: 24*10/100/1000BASE-T PoE+ Ports 4*1G/10G BASE-X SFP＋Ports、(AC) |
|
| S5130S-28S-HPWR-EI: 24*10/100/1000BASE-TPoE+ ( 4*SFP Comboを含む) Ports、 4*1G/10GBASE-X SFP＋ Ports、(AC/DC) |
|
| S5130S-28S-HPWR-EI-AC: 24*10/100/1000BASE-T PoE+ Ports、 4*100/1000BASE-X SFP Combo Ports、 4*1G/10G BASE-X SFP＋ Ports、(AC) |
|
| 製品説明 | 製品写真 |
| S5130S-52S-PWR-EI: 48*10/100/1000BASE-T PoE+ Ports、 4*1G/10G BASE-X SFP＋Ports、 (AC/DC) |
|
| S5130S-52S-PWR-EI-AC: 48*10/100/1000BASE-T PoE+ Ports 4*1G/10G BASE-X SFP＋Ports、(AC) |
|
| S5130S-28ST-EI: 24*10/100/1000Base-T Ports 2*10G BASE-X SFP+ Ports、 2*1/2.5/5/10G BASE-T Ports、(AC) |
|
| S5130S-52ST-EI: 48*10/100/1000Base-T Port、 d 2*10G BASE-X SFP+ Ports、 2*1/2.5/5/10G BASE-T Ports、(AC) |
|
| S5130S-28ST-PWR-EI: 24*10/100/1000Base-T Ports、 2*10G BASE-X SFP+ Ports、 2*1/2.5/5/10G BASE-T Ports、 (PoE+,AC) |
|
| S5130S-52ST-PWR-EI: 48*10/100/1000Base-T Ports 2*10G BASE-X SFP+ Ports、 2*1/2.5/5/10G BASE-T Ports、(PoE+,AC) |
|
| S5130S-28F-EI: 24*100/1000Base-X Ports (8*SFP Combo Portsを含む)、 8*10/100/1000Base-T Combo Ports and 4*1G/10GBase-X SFP＋ Ports、 電源無し |
|
| 製品説明 | 製品写真 |
| S5130S-52F-EI: 48*100/1000 BASE-X SFP Ports、 2*GECombo Ports、 4*1G/10G BASE-X SFP＋ Ports、電源無し |
|
| S5130S-28PS-EI: 24*10/100/1000BASE-T Ports、 8*SFP Combo Ports、 4*10G BASE- X SFP+ Ports、(AC/DC) |
|
| S5130S-12TP-EI: 8*10/100/1000BASE-T Ports、 2*GE Combo Ports、 4*1000BASE-X SFP Ports、(AC) |
|
| S5130S-28TP-EI: 24*10/100/1000Base-T Ports , 2*GE Combo Ports, 2*100/1000Base-X SFP Combo Ports, 2*1000Base-X SFP Ports、(AC) |
|
| S5130S-52TP-EI: 48*10/100/1000Base-T Ports、 2*GE Combo Ports、 2*100/1000Base-X SFP Combo Ports、 2*1000Base-X SFP Port、(AC) |
|
| S5130S-12TP-HPWR-EI: 8*10/100/1000BASE-T PoE+ Ports, 2*GE Combo Ports、 4*1000BASE-X SFP Ports、(AC) |
|
| S5130S-10MS-UPWR-EI: 8*1G/2.5GBase-T(UPoE) Ports、 2*1G/10GBase-X SFP Plus Ports、(AC/DC) |
|
| 製品説明 | 製品写真 |
| S5130S-28MP-EI: 24*10/100/1000Base-T Ports、 2*100/1000Base-X SFP Ports、 2*1/2.5/5GBase-T Ports、(AC) |
|
| S5130S-52MP-EI: 48*10/100/1000Base-T Ports、 2*100/1000Base-X SFP Ports, 2*1/2.5/5GBase-T Ports、(AC) |
|
| S5130S-28MP-HPWR-EI: 24*10/100/1000BaseT(PoE+)Ports ,2*100/1000Base-X SFP Ports ＋2*1/2.5/5GBase-T Ports、(AC/DC) |
|
-
LS-5130S-28P-EI-H1- GL
H3C S5130S-28P-EI L2 Ethernet Switch with 24*10/100/1000BASE-T Ports、
4*1000BASE- X SFP Ports,(AC)
LS-5130S-52P-EI-GL
H3C S5130S-52P-EI L2 Ethernet Switch with 48*10/100/1000BASE-T Ports、
4*1000BASE- X Ports,(AC)
LS-5130S-52P-EI-H1- GL
H3C S5130S-52P-EI L2 Ethernet Switch with 48*10/100/1000BASE-T Ports
4*1000BASE- X SFP Ports,(AC)
LS-5130S-10P-HPWR- EI-GL
H3C S5130S-10P-HPWR-EI L2 Ethernet Switch with 8*10/100/1000BASE-T PoE+ Ports
(AC 125W)、 2*1000BASE-X SFP Ports,(AC)
LS-5130S-20P-PWR- EI-GL
H3C S5130S-20P-PWR-EI L2 Ethernet Switch with 16*10/100/1000BASE-T PoE+ Ports
(AC 185W)、 4*1000BASE-X SFP Ports,(AC)
LS-5130S-28P-PWR- EI-GL
H3C S5130S-28P-PWR-EI L2 Ethernet Switch with 24*10/100/1000BASE-T PoE+ Ports
(AC 185W)、 4*1000BASE-X Ports,(AC)
LS-5130S-28P-HPWR- EI-GL
H3C S5130S-28P-HPWR-EI L2 Ethernet Switch with 24*10/100/1000BASE-T PoE+ Ports
(AC 370W,DC 740W)、 4*100/1000BASE-X Ports、 4*GE Combo Ports,(AC/DC)
LS-5130S-28P-HPWR- EI-AC-GL
H3C S5130S-28P-HPWR-EI-AC L2 Ethernet Switch with 24*10/100/1000BASE-T PoE+ Ports
(AC 370W)、 4*100/1000BASE-X SFP Port、 4*GE Combo Por,,(AC)
LS-5130S-52P-PWR- EI-GL
H3C S5130S-52P-PWR-EI L2 Ethernet Switch with 48*10/100/1000BASE-T PoE+ Ports
(AC 370W,DC 740W)、4*1000BASE-X SFP Ports,(AC/DC)
LS-5130S-52P-PWR- EI-AC-GL
H3C S5130S-52P-PWR-EI-AC L2 Ethernet Switch with 48*10/100/1000BASE-T PoE+ Ports
(AC 370W)、 4*1000BASE-X SFP Port,(AC)
LS-5130S-28S-EI-GL
H3C S5130S-28S-EI L2 Ethernet Switch with 24*10/100/1000BASE-T Ports、
4*1G/10G BASE-X SFP Plus Ports,(AC)
LS-5130S-28S-EI-H1- GL
H3C S5130S-28S-EI L2 Ethernet Switch with 24*10/100/1000BASE-T Ports、
4*1G/10G BASE-X SFP Plus Ports,(AC)
LS-5130S-52S-EI-GL
H3C S5130S-52S-EI L2 Ethernet Switch with 48*10/100/1000BASE-T Ports、
4*1G/10G BASE-X SFP Plus Ports,(AC)
LS-5130S-52S-EI-H1- GL
H3C S5130S-52S-EI L2 Ethernet Switch with 48*10/100/1000BASE-T Ports、
4*1G/10G BASE-X SFP＋ Ports,(AC)
LS-5130S-16S-PWR- EI
H3C S5130S-16S-PWR-EI L2 Ethernet Switch with 12*10/100/1000Base-T PoE+ Ports
2*10/100/1000Base-T Ports、 2*1G/10GBase-X SFP Plus Ports,(AC)
| プロダクトID | 製品説明 |
| LS-5130S-28S-PWR- EI-GL | H3C S5130S-28S-PWR-EI L2 Ethernet Switch with 24*10/100/1000BASE-T PoE+ Ports (AC 185W)、 4*1G/10G BASE-X SFP＋ Ports,(AC) |
| LS-5130S-28S-HPWR- EI-GL | H3C S5130S-28S-HPWR-EI L2 Ethernet Switch with 24*10/100/1000BASE-T PoE+ (4*SFP Comboを含む) Ports、 4*1G/10GBASE-X SFP＋ Ports,(AC/DC) |
| LS-5130S-28S-HPWR- EI-AC-GL | H3C S5130S-28S-HPWR-EI-AC L2 Ethernet Switch with 24*10/100/1000BASE-T PoE+ Ports (AC 370W)、 4*100/1000BASE-X SFP Combo Ports、 4*1G/10G BASE-X SFP＋ Ports,(AC) |
| LS-5130S-52S-PWR- EI-GL | H3C S5130S-52S-PWR-EI L2 Ethernet Switch with 48*10/100/1000BASE-T PoE+ Ports (AC 370W,DC 740W)、 4*1G/10G BASE-X SFP＋ Ports,(AC/DC) |
| LS-5130S-52S-PWR- EI-AC-GL | H3C S5130S-52S-PWR-EI-AC L2 Ethernet Switch with 48*10/100/1000BASE-T PoE+ Ports (AC 370W) 、4*1G/10G BASE-X SFP＋ Ports,(AC) |
| LS-5130S-28ST-EI-GL | H3C S5130S-28ST-EI L2 Ethernet Switch with 24*10/100/1000Base-T Ports and 2*10G BASE- X SFP+ Ports 、 2*1/2.5/5/10G BASE-T Ports,(AC) |
| LS-5130S-52ST-EI-GL | H3C S5130S-52ST-EI L2 Ethernet Switch with 48*10/100/1000Base-T Ports and 2*10G BASE- X SFP+ Ports and 2*1/2.5/5/10G BASE-T Ports,(AC) |
| LS-5130S-28ST-PWR- EI-GL | H3C S5130S-28ST-PWR-EI L2 Ethernet Switch with 24*10/100/1000Base-T Ports、 2*10G BASE-X SFP+ Ports、 2*1/2.5/5/10G BASE-T Ports,(PoE+,AC) |
| LS-5130S-52ST-PWR- EI-GL | H3C S5130S-52ST-PWR-EI L2 Ethernet Switch with 48*10/100/1000Base-T Ports、 2*10G BASE-X SFP+ Ports、 2*1/2.5/5/10G BASE-T Ports,(PoE+,AC) |
| LS-5130S-28F-EI-GL | H3C S5130S-28F-EI L2 Ethernet Switch with 24*100/1000Base-X Ports ( 8*SFP Combo Portsを含む)、8*10/100/1000Base-T Combo Ports、4*1G/10GBase-X SFP＋Ports、 電源供給無し |
| LS-5130S-52F-EI-GL | H3C S5130S-52F-EI L2 Ethernet Switch with 48*100/1000 BASE-X SFP Ports、 2*GE Combo Ports、 4*1G/10G BASE-X SFP＋ Ports |
| LS-5130S-28PS-EI-GL | H3C S5130S-28PS-EI L2 Ethernet Switch with 24*10/100/1000BASE-T Ports、 8*SFP Combo Ports、 4*10G BASE-X SFP+ Ports,(AC/DC) |
| LS-5130S-12TP-EI-GL | H3C S5130S-12TP-EI L2 Ethernet Switch with 8*10/100/1000BASE-T Ports、 2*GE Combo Ports、 4*1000BASE-X SFP Ports,(AC) |
| LS-5130S-28TP-EI-GL | H3C S5130S-28TP-EI L2 Ethernet Switch with 24*10/100/1000Base-T Ports、 2*GE Combo Ports、 2*100/1000Base-X SFP Combo Ports、2*1000Base-X SFP Ports,(AC) |
| LS-5130S-52TP-EI-GL | H3C S5130S-52TP-EI L2 Ethernet Switch with 48*10/100/1000Base-T Ports、 2*GE Combo Ports、 2*100/1000Base-X SFP Combo Ports、 2*1000Base-X SFP Ports,(AC) |
| LS-5130S-12TP- HPWR-EI-GL | H3C S5130S-12TP-HPWR-EI L2 Ethernet Switch with 8*10/100/1000BASE-T PoE+ Ports (AC 125W)、 2*GE Combo Ports、 4*1000BASE-X SFP Ports,(AC) |
| LS-5130S-10MS- UPWR-EI-GL | H3C S5130S-10MS-UPWR-EI L2 Ethernet Switch with 8*1G/2.5GBase-T(UPoE) Ports、 2*1G/10GBase-X SFP＋ Ports,(AC/DC) |
| LS-5130S-28MP-EI-GL | H3C S5130S-28MP-EI L2 Ethernet Switch with 24*10/100/1000Base-T Ports、 2*100/1000Base-X SFP Ports、 2*1/2.5/5GBase-T Ports,(AC) |
| プロダクトID | 製品説明 |
| LS-5130S-52MP-EI-GL | H3C S5130S-52MP-EI L2 Ethernet Switch with 48*10/100/1000Base-T Ports 2*100/1000Base-X SFP Ports、 2*1/2.5/5GBase-T Ports,(AC) |
| LS-5130S-28MP- HPWR-EI-GL | H3C S5130S-28MP-HPWR-EI L2 Ethernet Switch with 24*10/100/1000Base-T(PoE+) Ports、 2*100/1000Base-X SFP Ports、 2*1/2.5/5GBase-T Ports,(AC/DC) |
| 電源供給 | |
| PSR75-12A-GL | 75W AC Pluggable Power Module |
| PSR150-A1-GL | 150W Asset-manageable AC Power Module |
| PSR150-D1-GL | 150W Asset-manageable DC Power Module |
| マウンティング キット | |
| SOHO-SWITCH-FL-01 | 11 インチ Chassis Mount Angle Component,SOHO/Low-End Access,Network Terminal Shared |
| SOHO-SWITCH-FL-02 | 13 インチ Chassis Mount Angle Component,SOHO/Low-End Access,Network Terminal Shared |
| トランシーバー | |
| SFP-FE-LX-SM1310-A | 100BASE-LX SFP Transceiver, Single Mode (1310nm, 15km, LC) |
| SFP-FE-SX-MM1310- A | 100BASE-FX SFP Transceiver, Multi-Mode (1310nm, 2km, LC) |
| SFP-FE-LH40-SM1310 | 100BASE-LH40 SFP Transceiver, Single Mode (1310nm, 40km, LC) |
| SFP-GE-LX-SM1310-D | 1000BASE-LX SFP Transceiver, Single Mode (1310nm, 10km, LC) |
| SFP-GE-LX-SM1310-A | 1000BASE-LX SFP Transceiver, Single Mode (1310nm, 10km, LC) |
| SFP-GE-LH40- SM1310 | 1000BASE-LH40 SFP Transceiver, Single Mode (1310nm, 40km, LC) |
| SFP-GE-LH100- SM1550 | 1000BASE-LH100 SFP Transceiver, Single Mode (1550nm, 100km, LC) |
| SFP-GE-LH40- SM1550 | 1000BASE-LH40 SFP Transceiver, Single Mode (1550nm, 40km, LC) |
| SFP-GE-LH80- SM1550 | 1000BASE-LH80 SFP Transceiver, Single Mode (1550nm, 80km, LC) |
| SFP-GE-SX-MM850-A | 1000BASE-SX SFP Transceiver, Multi-Mode (850nm, 550m, LC) |
| SFP-GE-LX-SM1310- BIDI | 1000BASE-LX BIDI SFP Transceiver, Single Mode (TX1310/RX1490, 10km, LC) |
| SFP-GE-LX-SM1490- BIDI | 1000BASE-LX BIDI SFP Transceiver, Single Mode (TX1490/RX1310, 10km, LC) |
| SFP-GE-T | SFP GE Copper Interface Transceiver Module (100m,RJ45) |
| SFP-GE-T-D | SFP GE Copper Interface Transceiver Module (100m,RJ45) |
| SFP-XG-D-AOC-10M | SFP+ to SFP+ 10m Active Optical Cable |
| SFP-XG-D-AOC-20M | SFP+ to SFP+ 20m Active Optical Cable |
| SFP-XG-D-AOC-7M | SFP+ to SFP+ 7m Active Optical Cable |
| SFP-XG-LX-SM1270- BIDI | 10G SFP+ BIDI Optical Transceiver Module (TX1270nm/RX1330nm,10km,LC) |
| SFP-XG-LH40- SM1270-BIDI | 10G SFP+ BIDI Optical Transceiver Module (TX1270nm/RX1330nm,40km,LC) |
| SFP-XG-LX-SM1330- BIDI | 10G SFP+ BIDI Optical Transceiver Module (TX1330nm/RX1270nm,10km,LC) |
| SFP-XG-LH80- SM1490-BIDI | 10G SFP+ BIDI Optical Transceiver Module (TX1490nm/RX1550nm,80km,LC) |
| プロダクトID | 製品説明 |
| SFP-XG-LH80- SM1550-BIDI | 10G SFP+ BIDI Optical Transceiver Module (TX1550nm/RX1490nm,80km,LC) |
| SFP-XG-LX-SM1310 | SFP+ Module(1310nm,10km,LC) |
| SFP-XG-LH40- SM1550 | SFP+ Module(1550nm,40km,LC) |
| SFP-XG-LH80- SM1550 | SFP+ Module(1550nm,80km,LC) |
| SFP-XG-SX-MM850-E | SFP+ Module(850nm,300m,LC) |
| SFP-XG-LX-SM1310-E | SFP+ Module(1310nm,10km,LC) |
| SFP-XG-SX-MM850-D | SFP+ Module(850nm,300m,LC) |
| SFP-XG-LX-SM1310- D | SFP+ Module(1310nm,10km,LC) |
| SFP-XG-SX-MM850-A | SFP+ Module(850nm,300m,LC) |
| ケーブル | |
| LSWM1STK | SFP+ Cable 0.65m |
| LSWM2STK | SFP+ Cable 1.2m |
| LSWM3STK | SFP+ Cable 3m |
| LSTM1STK | SFP+ Cable 5m |
| CAB-CON-1.8m | Single Cable,Console Serial Port Cable,1.8m,D9F,28UL20276(4P)(P296U),MPH-8P8C |
| SFP-STACK-Kit | SFP Stacking Cable (150cm,including two 1000BASE-T SFP module and one stacking cable) |
リソースセンター
テクニカルドキュメント
ソフトウェアのダウンロード
