製品とソリューションH3C MSR3600 ルーター シリーズ
SDN、クラウド コンピューティング、AI テクノロジーがネットワーク環境に革命的な変化をもたらす中、デジタルビジネス変革を推進する企業が増えており、企業 WAN には次の機能が求められています。
SDN-WAN 容量： WAN 上のリンク品質とビジネス トラフィックの可視性を提供し、ビジネストラフィックの管理、制御、スケジューリングを可能にし、エンタープライズ ビジネスでの優れた使用エクスペリエンスを可能にします。
ネットワークパフォーマンスの向上： エンタープライズ ビジネスの発展によるトラフィック モデルの複雑さの増加により、より統合され、多様化したネットワーク サービスが必要になります。 ネットワークデバイスは、増大するニーズに対応するために、より高い転送容量を提供する必要があります。
シンプルで自動化されたネットワーク管理 - ネットワーク デバイスの管理とメンテナンスを簡素化し、効率を向上させ、管理コストを削減します。 これらの機会と課題を受け入れる為に、H3C は、エンタープライズおよび通信事業者のネットワーク構築における10 年間の経験と深い技術蓄積に基づいて、新世代の MSR3600 ルーター シリーズを開発しました。
ルーターは次の機能を提供します。
業界をリードする高性能マルチコアプロセッサを採用しており、H3Cの高度なソフトウェアおよびハードウェアアーキテクチャと組み合わせて優れた同時サービス処理能力を提供します。
OpenFlow、テレメトリ、セグメント ルーティング、NETCONF、ゼロタッチプロビジョニング (ZTP) を含むあらゆる SD-WAN 機能をサポートし、H3C AD-WAN コントローラーと連携して優れた SD-WAN 管理と使用エクスペリエンスを提供できます。
H3C IMC と統合されたこのルータは、デバイスの集中管理と監視、一括ソフトウェア アップグレード、自動設定展開、設定ロールバック、および障害警報を提供します。 O&M効率を向上させ、TCOを大幅に削減します。
IPSec、L2TP、ADVPN などの豊富な VPN 相互接続テクノロジーと堅牢な暗号化アルゴリズムを採用し、さまざまなシナリオで安全な VPN アクセスを提供します。

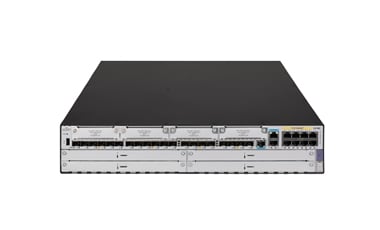

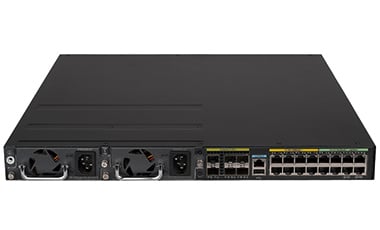

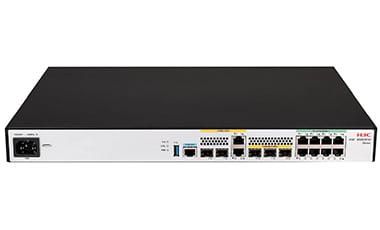

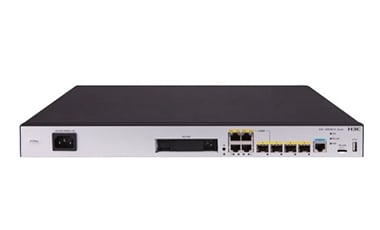

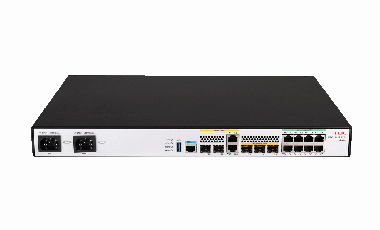

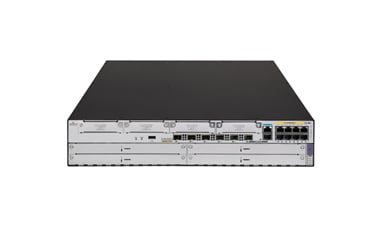

H3C MSR3600 ルーターには、MSR3610-X1、MSR3610E-X1/-DP、MSR3620-X1、MSR3640-X1、および MSR3640-X1-HI のモデルが含まれます。
先進技術
H3C の最先端の Comware ネットワーク OS： インテリジェントなサービス スケジューリングと管理メカニズムを提供し、サービス モジュールの疎結合をサポートし、プロセスとパッチの動的な読み込みを可能にします。
業界をリードするマルチコアプロセッサーノンブロッキングスイッチングアーキテクチャにより同時サービス処理能力が大幅に向上。
ルーティングマトリックスアーキテクチャ：ルーティングプレーンとスイッチングプレーンを分離し、高速なデータ伝送を可能にします。
豊富な高速化エンジン：データ暗号化エンジンや音声DSP処理エンジンなどのエンジンにより、サービス処理を大幅に高速化します。
SDNの完全サポート
ルーターは、次のようなあらゆる SDN 機能をサポートします。
柔軟な管理：OpenFlow、Telemetry、NETCONF などの管理および制御プロトコルをサポートし、H3CAD-WAN またはサードパーティ コントローラからの管理を可能にします。
強力な転送機能：セグメントルーティング、VXLAN、EVPN等の高度な転送およびルーティング技術をサポートし、様々なビジネス要件に適応するために複数の転送モデルをカスタマイズできます。
ZTP: URL、USB ドライブ、DHCP を通じて ZTP をサポートし、高速、大量、低コストの展開を可能にします。
DPI: 正確なトラフィック識別を提供し、トラフィックの可視化、カスタマイズ、柔軟なオーケストレーションを可能にします。
SR/SRv6： EVPN L2VPN over SRv6 ポリシー/BE および EVPN L3VPN over SRv6 ポリシー/BE ネットワーキング ソリューションをサポートします。
高いセキュリティ
ルーターは、高度なセキュリティを確保するために次の高度な機能を採用しています。
豊富なセキュリティルール-5 タプル、ASPF 状態、MAC アドレスと URL、ドメインベースのファイアウォール ルール、お及び、 IPS ルールに基づくフィルタリング ルールをサポートします。
多様なVPN技術： IPsec、L2TP、GRE、ADVPN、MPLS VPN、および複数の VPN技術の組み合わせをサポートします。
エンドポイントアクセス セキュリティ： 802.1X/ポータル認証、エンドポイント アドミッション ディフェンス (EAD) ソリューション、及びエンドポイント MAC アドレス認証を通じて、エンドポイントに厳格なアクセス制御を提供します。
DDoS攻撃防御: SYN、ACK、RST、UDP フラッド攻撃を防御します。
セキュアなデバイス管理: ロールに基づいてアクセス許可を管理し、役割に基づいてリソースを割り当て、ユーザーを役割にマッピングする事で、アクセス許可の柔軟かつ安全な制御を提供します。
コントロールプレーンでのトラフィック制御：トラフィック制御やフィルタリングへののプロトコルメッセージのカスタマイズが可能です。
きめ細かな制御
きめ細かな識別と制御を使用して、アプリケーション層サービスのレート制限とフィルタリングを行い、帯域幅を確保し、ネットワークを最適化する為の詳細なネットワーク統計を提供します。
等コストマルチパス(ECMP)、不等コストマルチパス(UCMP)のロードバランシングをサポートします。 UCMPを使用すると、デバイスは帯域幅ベースのロード バランシングを実行できます。
インテリジェントなネットワーク管理
ルーターは、Telnet/SSH、SNMP、TR069、NETCONF等の複数のネットワーク管理方式をサポートしています。
EAAを使用すると、ルータでTCLおよびPythonスクリプトを使用して監視ポリシーを定義し、システムのソフトウェアとハードウェアコンポーネントの内部イベントとステータスを監視し、特定のイベントに応じて事前定義されたアクションを自動的に実行できます。
高可用性
デバイスは次の高可用性機能を提供します。
双方向フォワーディング検出(BFD) : トラックモジュールを介してスタティックルーティング、RIP/OSPF/BGP/ISISダイナミックルーティング、VRRP、インターフェイスバックアップと連携できます。
トラックモジュールを介してスタティックルーティング、VRRP、インターフェイスバックアップと連携できるネットワーク品質アナライザー（NQA）。
マルチデバイスの冗長化とロードバランシング（VRRP/VRRPE）。
ネットワーク仮想化
ルータは、2つのデバイスを1つの論理デバイスに仮想化する高度な技術であるIntelligent Resilient Framework2 (IRF2) を率先して採用し、ネットワークの複雑さを大幅に軽減し、運用と保守のコストを削減し、帯域幅と機器の使用率を向上させ、管理効率を改善します。
マルチシャーシ・リンクアグリゲーションにより、ルーターは複数のアップリンク間のロードバランシングとバックアップを可能にし、ネットワークアーキテクチャ全体の信頼性を高め、リンクリソースの効率を向上させます。
環境に優しい
RoHS規格に準拠しています。
先進の空気通路設計によりスペース効率を向上。
自動マルチレベルファン速度調整ソリューションにより、ファントレイの騒音と消費電力を最小限に抑えます。
ハードウェア仕様
項目 | MSR3620-X1 | MSR3640-X1 | MSR3640-X1-HI |
CPU | 1.8GHz | 1.8GHz | 1.8GHz |
サービス中の転送 パフォーマンス (IMIX) | 11Gbps | 12Gbps | 17Gbps |
メモリ (デフォルト/最大) | 4GB/4GB | 4GB/4GB | 8GB/8GB |
フラッシュ | 1GB | 1GB | 1GB |
USB2.0 | 1 | 1 | 1 |
コンソールポート | 1 | 1 | 1 |
WANポート | 6*10GE (SFP+) 8*GE 銅ポート | 5*10GE (SFP+) 1*GE コンボ、8*GE 銅ポート | 4*25GE (SFP28) 16*10GE (SFP+)、 10*GE 銅ポート |
LANポート | 8*GE 銅ポート | N/A | N/A |
SICスロット | 4 | 4 | |
HMIMスロット | 2 | 4 | 4 |
最大消費電力 | 150W | 300-W | 300W4 |
電源冗長 | AC/DC | AC/DC | AC/DC |
電源入力 | AC: 100～240VAC@50/60 Hz DC: –48～ –60 VDC | AC: 100～240VAC@50/60 Hz DC: –48～ –60 VDC | AC: 100～240VAC@50/60 Hz DC: –48～ –60 VDC |
ラック高 | 1RU | 2RU | 2RU |
寸法 (H x W x D) | 44.2 × 440 × 470 mm (1.74×17.32× 18.50 in) | 88.1 × 440 × 480 mm (3.47× 17.32× 18.90 in) | 88.1 × 440 × 480 mm (3.47× 17.32× 18.90 in) |
周囲温度 | 0°C to 45°C (32°F to 113°F) | ||
周囲相対温度 | 5 % to 95%、非結露 | ||
EMC | FCC Part 15 (CFR 47) CLASS A | ||
ICES-003 CLASS A | |||
VCCI-3 CLASS A 、VCCI-4 CLASS A | |||
CISPR 22 CLASS A 、CISPR 24 | |||
EN 55022 CLASS A | |||
AS/NZS CISPR22 CLASS A | |||
EN 55024 | |||
EN 61000-3-2 | |||
EN 61000-3-3、EN 61000-6-1 | |||
ETSI EN 300 386 | |||
EN 301 489-1、EN 301 489-17 | |||
安全性 | UL 60950-1 | ||
CAN/CSA C22.2 No 60950-1 | |||
IEC 60950-1 | |||
EN 60950-1/A11 | |||
AS/NZS 60950 | |||
EN 60825-1 | |||
EN 60825-2 | |||
FDA 21 CFR Subchapter J | |||
GB 4943 | |||
項目 | MMSR3610-X1 | MSR3610E-X1 | MSR3610E-X1-DP |
CPU | 1.2GHz | 2.2GHz | 2.2GHz |
サービス中の転送 パフォーマンス (IMIX) | 2.5Gbps | 5.5Gbps | 5.5Gbps |
メモリ | 2GB | ４GB | 4GB |
フラッシュ(ﾃﾞﾌｫﾙﾄ/最大) | 512MB/32GB | 4GB | 4GB |
拡張フラッシュ | マイクロSD カード | N/A | N/A |
HDDスロット | 1*2.5'' SATA HDD/SSD | N/A | N/A |
USBポート | 1 | 1 | 1 |
コンソールポート | 1 | 1 | 1 |
WANポート | 2 x GE 銅ポート 2 × GE コンボ ポート、2 × SFP | 3*10GE (SFP+) 2*GE コンボ ポート | 3*10GE (SFP+) 2*GE コンボ ポート |
LANポート | N/A | 8*GE 銅 ポート | 8*GE 銅 ポート |
SICスロット | 4 | 4 | 4 |
HMIMスロット | N/A | N/A | N/A |
最大消費電力 | 54W | 54-W | 54 W |
電源冗長 | N/A | N/A | AC redundancy |
電源入力 | AC: 100～240VAC@50/60 Hz | AC: 100～240VAC@50/60 Hz | AC: 100～240VAC@50/60 Hz |
ラック高 | 1RU | 1RU | 1RU |
寸法 (H x W x D) | 43.6 × 440 × 360 mm (1.72×17.32× 14.17 in) | 44.2 × 440 × 320 mm (1.74× 17.32× 12.60 in) | 44.2 × 440 ×320 mm (1.74× 17.32×12.60 in) |
周囲温度 | 0°C to 45°C (32°F to 113°F) | ||
周囲相対温度 | 5 % to 95%、非結露 | ||
EMC | FCC Part 15 (CFR 47) CLASS A | ||
ICES-003 CLASS A | |||
VCCI-3 CLASS A 、VCCI-4 CLASS A | |||
CISPR 22 CLASS A 、CISPR 24 | |||
EN 55022 CLASS A | |||
AS/NZS CISPR22 CLASS A | |||
EN 55024 | |||
EN 61000-3—2 | |||
EN 61000-3-3、EN 61000-6-1 | |||
ETSI EN 300 386 | |||
EN 301 489-1、EN 301 489-17 | |||
安全性 | UL 60950-1 | ||
CAN/CSA C22.2 No 60950-1 | |||
IEC 60950-1 | |||
EN 60950-1/A11 | |||
AS/NZS 60950 | |||
EN 60825-1 | |||
EN 60825-2 | |||
FDA 21 CFR Subchapter J | |||
GB 4943 | |||
ソフトウェア仕様
項目 | 仕様 |
レイヤー２ スイッチング | イーサネット、イーサネットII、VLAN(ポートベースVLAN、ゲストVLAN)、 |
802.3x、802.1p、802.1Q、802.1X、 STP(802.1D)、RSTP(802.1w)、MSTP(802.1s)、 | |
PPP、PPPoEクライアント 、PPPoEサーバー、HDLC、DDR、モデム、ISDN | |
IPサービス | ユニキャスト/マルチキャスト、TCP、UDP、IPオプション、IP unnumbered、 ポリシーベースルーティング、NetStream、sFlow、ECMP、UCMP |
IPアプリケーション | Ping、Tracert、ICMP、DHCPサーバー、DHCPリレー、DHCPクライアント、 DHCPスヌーピング、DNSクライアント、DNSプロキシ、DDNS、IPアカウンティング、 UDPヘルパー、NTP、SNTP |
IPv4ルーティング | スタティックルーティング、ダイナミックルーティング：RIPv1 / v2、OSPFv2、BGP、 |
IS-ISルート反復、ポリシールーティング、等コストマルチパスルーティング（ECMP） | |
マルチキャストルーティング：IGMPv1 / v2 / v3、PIM-DM、PIM-SM、MBGP、MSDP | |
IPv6 | IPv6 ND、IPv6 PMTU、IPv6 FIB、IPv6 ACL、NAT-PT、6PE、DS-LITE |
IPv6トンネリング：手動トンネリング、自動トンネリング、GREトンネル、6to4、 ISATAPスタティックルーティング | |
ダイナミックルーティング：RIPng、OSPFv3、IS-ISv6、BGP4 + | |
Pv6マルチキャスト：MLDv1 / v2、PIM-DM、PIM-SM | |
QoS | LR、ポートベースミラーリング、ポートトラストモード、ポート優先度 |
コミッテド・アクセスレート(CAR）、 | |
FIFO、WFQ、CBQ、一般的なトラフィックシェーピング（GTS）、トラフィック分類 | |
アクセス コントローラ(AC) | AP管理: APアクセス、AP事前プロビジョニング、APバージョンアップグレード、 AP再起動、AP表示 WLAN アクセス、WLAN セキュリティ、WLAN 認証、WLAN ローミング |
音声 | FXS、FXO、E&M、VE1、VT1 インターフェイス、R2、DSS1、Q.sig、デジタル E&M |
G.711、G.723、G.726、G.729AB、AMR-NB、GSM-FR、iLBC、RT-オーディオ | |
豊富な音声サービス、音声バックアップ、DTMF シグナリング (RFC2833)、 インテリジェントな通話 | |
ルーター、FXS およびFXO 1:1 バインディング、PSTNバックアップ、SIPサーバー SRST、IVR | |
3G/4G/5G | 3G/4G/5G アクセス、5G NR NSA/SA TDD/FDD LTE, TD-SCDMA, CDMA2000/EVDO, WCDMA/HSPA+ |
セキュリティ | ポータル、802.1X、ローカル認証、RBAC認証、RADIUS認証、TACACS+認証 |
ASPF、ACL、フィルター、ドメイン名に基づくファイアウォール ルール、接続制限、IPS | |
IKE/IPsec VPN、ADVPN、GDVPN、L2TP VPN、GRE VPN | |
NAT/NAPT, PKI, RSA, URPF | |
DDoS攻撃防御、ARP攻撃防御、URLフィルタリング | |
EAD、DPI、SM1、SM2、SM3、SM4 暗号化アルゴリズム |
項目 | 仕様 |
SDN | NETCONF、OpenFlow、テレメトリ、VXLAN、EVPN、セグメントルーティング |
USB ドライブ、URL、および DHCPを介したZTP | |
SRv6:、SRv6 の場合は OSPFv3、SRv6 の場合は IS-IS、SRv6 ポリシー SRv6 ポリシーベースのトラフィックステアリング EVPN L3VPN over SRv6、EVPN L3VPN over SRv6 ポリシー SRv6 ポリシーベースのトラフィック統計、SRv6 OAM | |
MPLS | SRv6、SRv6 TI-LFA、MPLSLDP の BFD、スタティック LSP |
L3VPN: ドメイン間 MPLS VPN (オプション 1/2/3)、ネストされた MPLS VPN、 階層 PE (HoPE)、CE デュアル ホーミング、MCE、およびマルチロール ホスト | |
L2VPN: Martini、Kompella、CCC、SVC | |
MPLS TE、RSVP TE | |
高可用性 | IRF2 |
VRRP, VRRPv3 | |
マルチリンクのロードバランシングとバックアップ | |
ネットワーク品質アナライザー (NQA)、ルーティング、VRRP、「 インターフェイス バックアップとの連携をサポート | |
BFD、GR/NSR | |
管理と保守 | SNMPv1/v2c/v3、TR069、syslog、RMON、Telnet、SSHv1.5/2.0、FTP、EAA |
CLI管理、ファイルシステム管理、デュアルイメージ | |
NQA DHCP テスト、NQA FTP テスト、NQA HTTP テスト、NQA ICMP テスト、NQA UDP パブリック テスト、NQA UDP プライベート テスト、NQA TCP パブリック テスト、NQA TCP プライベート テスト、および NQA SNMP テスト |

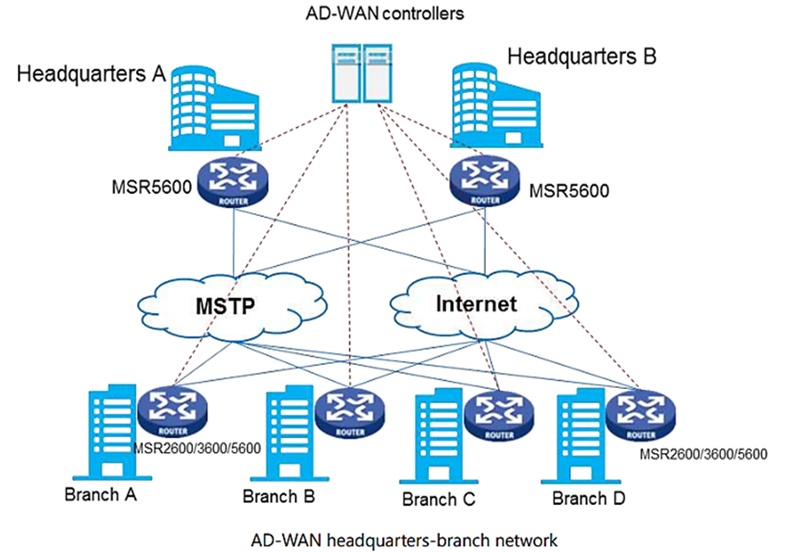

AD-WAN 本社支店ネットワークへの展開
MSR5600 およびMSR3600 ルーターは、H3C AD-WAN コントローラーからの管理をサポートしています。
AD-WAN 本社支店ネットワークでは、MSR5600ルーターを本社の集約デバイスまたはアクセスデバイスとして中規模および大規模支店に導入し、M SR3600 ルーターを支店のアクセス デバイスとして導入できます。
この導入により、統合デバイス管理が可能になり、リンク品質とトラフィックの可視化とインテリジェントなトラフィックスケジューリングが可能になり、企業ビジネスに優れた利用体感が提供されます。

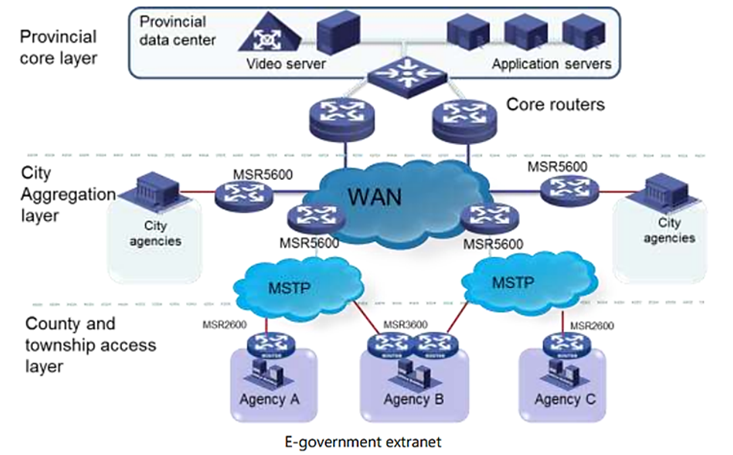

電子政府エクストラネットへの導入
MSRルーターは、電子政府のエクストラネット シナリオに適した、ファイアウォール、QoS、IRF、及びEAD機能を備えたWAN の信頼性とセキュリティを確保できます。
MSR5600 は、都市レベルの政府機関でダウンリンクデバイスを接続するためのアグリゲーション デバイスとして導入したり、都市政府機関でアクセス デバイスとして使用したりできます。
MSR2600、又はMSR3600ルーターは、社会保障、市街管理、商工、税務部門などの郡および郡の機関でアクセスデバイスとして使用できます。

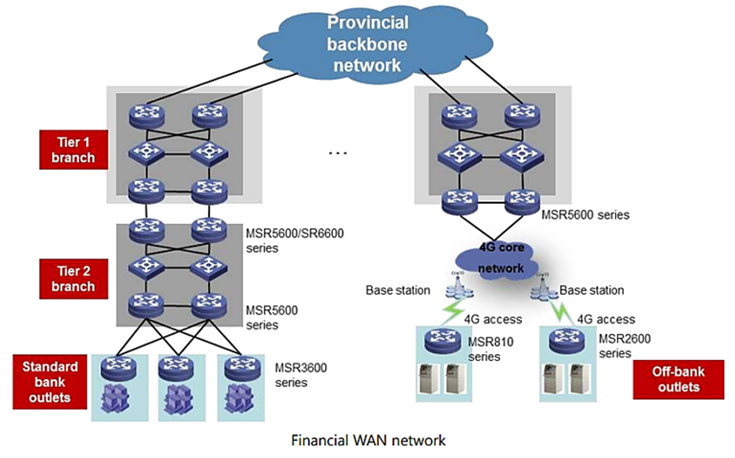

金融 WAN への導入
MSR ルーターは金融業界に最適です。 優れた同時サービス処理能力と、IRF、BFD、リンク アグリゲーション等の高可用性ソリューションにより、金融機関での安定したスムーズなサービスを保証します。
ADVPN等のリモート セキュア アクセス技術のサポート、IPSec VPN、及びL2TP VPNと堅牢な暗号化アルゴリズムを組み合わせることで、機密性の高い金融ビジネスのセキュリティを確保します。
金融 WAN では、次のように MSR ルーターを展開できます。
MSR5600 ルーターを Tier-2 ブランチにアグリゲーション デバイスまたはアップリンクへのデバイスとして導入します。
標準的な金融機関にアクセス デバイスとして MSR2600 または MSR3600 ルーターを導入します。
MSR2600 および MSR810 ルーターをオフバンク店舗のアクセスデバイスとして導入します。
プロダクトID | 説明 |
RT-MSR3610-X1 | H3C MSR3610-X1 Gigabit Ethernet Integrated Services Gateway with 4GE (2Combo) + 2SFP Ports, HD Supported |
RT-MSR3610E-X1 | H3C MSR3610E-X1 Router (3*10GE(SFP+),2*GE(Combo),8*GE(RJ45)) |
RT-MSR3610E-X1-DP | H3C MSR3610E-X1-DP Router (3*10GE(SFP+),2*GE(Combo),8*GE(RJ45),Dual AC Power Supplies) |
RT-MSR3620-X1 | H3C MSR3620-X1 Router (6*10GE(SFP+),16*GE(RJ45)) |
RT-MSR3640-X1 | H3C MSR3640-X1 Router (5*10GE(SFP+),1*GE(Combo),8*GE(RJ45)) |
RT-MSR3640-X1-HI | H3C MSR3640-X1-HI Router 4*25GE(SFP28),16*10GE(SFP+),10*GE(RJ45)) |
パワーモジュール | |
AC-PSR150-A1 | 150W AC power module |
DC-PSR150-D1 | 150W DC power module |
AC-PSR300-12A2 | 300W AC Power Supply Module |
DC-PSR300-12D2 | 300W DC Power Supply Module |
ディスク | |
HDD-2T-SATA-6G-5.4K-SFF | 2TB 2.5inch SATA HDD HardDisk Module |
SSD-512G-SATA-6G MSATA | 512GB mSATA SSD HardDisk Module |
HMIM モジュール | |
RT-HMIM-4SAE-V2 | 4-Port Enhanced Sync/Async Serial HMIM Module |
RT-HMIM-4GEE-V2 | 4-Port Gig-T L3 HMIM Module |
RT-HMIM-4GEF-V2 | 4-Port 1000BASE-X L3 HMIM Module |
RT-HMIM-8GEE-V2 | 8-Port Gig-T L3 HMIM Module |
RT-HMIM-8GEF-V2 | 8-Port 1000BASE-X L3 HMIM Module |
RT-HMIM-4XP | 4-Port 10GBASE-R HMIM Module |
SIC モジュールe | |
RT-SIC-4GSWF | 4-port 100/1000BASE-X L2/L3 SIC module |
RT-SIC-4GSW | 4-port 10/100/1000BASE-T L2 switch SIC module |
RT-SIC-2SAE | 2-port Enhanced Sync/Async Serial SIC Module |
RT-SIC-4SAE | 4-port Enhanced Sync/Async Serial SIC Module |
RT-SIC-1EPRI-V3 | 1-port E1/CE1/PRI SIC module |
RT-SIC-1E1-F-V3-H3 | 1-Port Fractional E1 Interface SIC Module |
RT-SIC-2E1-F-H3 | 2-Port Fractional E1 Interface SIC Module |
RT-SIC-4G-CAT6 | 4G LTE (TDD/FDD LTE,WCDMA,DUAL SIM,Support CAT6) SIC Module |
RT-SIC-5G | 5G NR (NSA/SA/4G FDD/TDD LTE-A/3G WCDMA,Sub6,GNSS) SIC Module |
