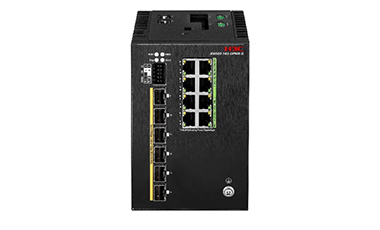

H3C IE4500-Gシリーズ DINレール産業用イーサネットスイッチ

優れた品質、岩のように堅固

IE4500-G産業用スイッチシリーズは、産業用適合性と広範な動作温度を考慮して開発された最新のイーサネットスイッチです。すべてのモデルは産業グレードのコンポーネントで構築されており、同条件下で動作する商業用の同等品よりも信頼性が大幅に高いです。

ファンレスの自然冷却設計。埋め込みヒートシンクや熱接着剤などの複数の熱放散コンポーネントにより、過酷な環境下でも安定した性能を発揮します。動作温度範囲は-40°Cから75°Cです。

衝撃や振動に強く、防塵性があり、IP51に準拠しています。

高レベルの電磁シールドをサポートし、静電気放電、サージ/バースト/電気的急速変動、パルス磁場、放射電場に耐えることができます。

豊富なソフトウェア機能

IE4500-G産業用スイッチシリーズは、スイッチング、ルーティング、リングネットワーク保護、およびセキュリティを統合しています。

802.1Q VLAN、プロトコルベースのVLAN、ボイスVLAN、ゲストVLAN、Q-in-Q、柔軟なQ-in-Qカプセル化、マルチキャストVLANを含む完全なレイヤー2イーサネット機能セットをサポートします。STP/RSTP/MSTP、802.3xイーサネットフロー制御プロトコル；ミッションクリティカルデータの伝送を確保するために、データ分類と優先順位付けによるQoS混雑管理をサポートします；リンクレイヤー発見プロトコル（LLDP）、リンク集約制御プロトコル（LACP）、デバイスリンク検出プロトコル（DLDP）、汎用属性登録プロトコル（GARP）、レイヤー2およびレイヤー2機能（VLAN登録プロトコルおよびブロードキャストストーム抑制）におけるマルチキャストをサポートします。

IE4500-Gスイッチシリーズは、IPv4およびIPv6デュアルスタックプロトコルをサポートし、ハードウェア上でのフルライン速度でのIPv4およびIPv6転送をサポートします。IPv4/v6静的ルーティング、ルーティングポート、RIPおよびOSPF（小規模）をサポートします。さらに、IGMPスヌーピング、DHCPサーバー、DHCPクライアント、DHCPスヌーピング、DHCPリレー（オプション82）およびドメインネームシステム（DNS）をサポートします。

IE4500-Gスイッチシリーズは、迅速リング保護プロトコル（RRPP）をサポートします。迅速リング保護プロトコル（RRPP）は、イーサネットリング専用のリンクレイヤープロトコルです。イーサネットリングが正常なときにデータループによって引き起こされるブロードキャストストームを防ぎ、リング上のリンクが切断された後にバックアップリンクを立ち上げることで、ノード間の通信パスを迅速に復元します。STPと比較して、RRPPには以下の利点があります：迅速なトポロジー収束（20ミリ秒以内）；収束時間はイーサネットリングのサイズに依存しません。交差するリングでは、RRPPリングのトポロジー更新は他のリングに波及せず、データ伝送がより安定します。RRPPはまた、イーサネットリングにおける負荷分散をサポートし、物理リンクの帯域幅利用率を向上させます。

IE4500-G産業スイッチシリーズは、完全なイーサネットセキュリティ機能を実装しています。複数のセキュリティメカニズムを強制することで、マルウェアの拡散とトラフィックフロー攻撃を効果的に制限します。スイッチはレイヤー2から4のACL制御をサポートし、CPU、ARP、DoS攻撃をブロックします。IEEE 802.1xポートベースの認証は、クライアントサーバーベースのアクセス制御および認証プロトコルであり、未承認のクライアントが公にアクセス可能なポートを通じてLANに接続するのを制限します。TACACS+およびRADIUS認証は、スイッチの集中管理を実現し、ユーザー割り当ての未承認な変更を防ぎます。また、エンドポイント入場支配（EAD）の迅速な展開や、SAVIベースのIPv6ソースアドレス検証もサポートしています。

イーサネットリング保護スイッチング（ERPS）は、ITU G.8032で定義されたリングネットワーク保護プロトコルです。これは、イーサネットリングネットワークに特化したリンク層プロトコルです。イーサネットリングネットワークが完全な場合、データループによって引き起こされるブロードキャストストームを防ぐことができ、イーサネットリングネットワークのリンクが切断された場合、リングネットワーク上のさまざまなノード間の通信を迅速に復元できます（20ミリ秒以内）。

インテリジェントレジリエントフレームワーク2（IRF2）

H3C IE4500-Gシリーズ産業スイッチは、IRF2（第2世代インテリジェントレジリエントアーキテクチャ）技術をサポートしており、複数の物理デバイスを相互接続し、論理デバイスとして仮想化します。つまり、ユーザーはこれらの複数のデバイスを単一デバイスとして管理および使用できます。IE4500-Gシリーズスイッチは、10G光インターフェースを介して仮想化を行うだけでなく、ギガビット光ポートやギガビット電気ポートを介しても仮想化でき、ネットワークケーブルを介してIRF2機能を実現できます。IRF2は以下の利点を提供します：

管理の簡素化：IRFアーキテクチャが形成されると、任意のデバイスの任意のポートに接続して統一された論理デバイスにログインできます。単一デバイスを設定することで、全体のインテリジェントエラスティックシステムおよびシステム内のすべてのメンバーデバイスを物理的接続なしで管理できます。各メンバーデバイスで個別に設定および管理します。

ビジネスの簡素化：IRFによって形成された論理デバイスで実行されるさまざまな制御プロトコルも、単一デバイスとして実行されます。たとえば、ルーティングプロトコルは単一デバイスとして計算されます。クロスデバイスリンク集約技術の適用により、従来のスパニングツリープロトコルを置き換えることができ、多数のプロトコルパケット間の相互作用を節約し、ネットワークの運用を簡素化し、ネットワークが不安定なときの収束時間を短縮します。

高性能：イーサネットスイッチの場合、性能とポート密度の向上はハードウェア構造によって制限されます。IRFシステムの性能とポート密度は、IRF内のすべてのデバイスの性能とポート数の合計です。したがって、IRF技術はデバイスのスイッチング能力とユーザーポートの密度を数倍に簡単に拡張でき、その結果、デバイスの性能を大幅に向上させます。

高い信頼性：IRFの高い信頼性は、リンク、機器、プロトコルの3つの側面に反映されています。メンバーデバイス間の物理ポートは集約機能をサポートし、IRFシステムと上位および下位のデバイス間の物理接続も集約機能をサポートし、マルチリンクバックアップを通じてリンクの信頼性を向上させます。IRFシステムは複数のメンバーデバイスで構成されており、マスターデバイスが故障した場合、システムは迅速かつ自動的に新しいマスターを選出し、システムを通じてサービスを中断なく提供し、デバイスレベルの1:Nバックアップを実現します。また、IRFシステムはプロトコルの構成情報を担当するリアルタイムプロトコルホットバックアップ機能を持ち、他のすべてのメンバーデバイスにバックアップを行い、1:Nプロトコル信頼性を実現します。

優れた管理

IE4500-G産業スイッチシリーズの管理インターフェースは、SNMPv1/V2/v3、インテリジェント管理センター（iMC）、コマンドラインインターフェース（CLI）、Webベースの管理、TELNETおよびFTP設定をサポートしています。また、SSH2.0およびSSL暗号化をサポートし、管理をより安全にします。

スマート管理センター（SmartMC）

SmartMCは、H3Cの最新の提供物であり、イノベーションであり、中小企業ネットワークが管理の問題を解決するのを助けるための無料で使いやすいWeb管理ツールです。SmartMCはスイッチに組み込まれたネットワーク管理ツールであり、コマンダースイッチおよびその他のアクセススイッチを含みます。

SmartMCは以下の利点を提供します：

インテリジェントオペレーション: スイッチの電源が入れられ、SmartMC機能が有効になると、トポロジーが自動的に作成され、ユーザーは強化されたウェブGUIを使って最新のステータスを確認できます。

集中管理:すべての管理は、集中設定バックアップやソフトウェアバージョン管理など、コマンダースイッチを介して実現でき、作業効率が向上します。

ワンキーデバイス交換: スイッチが故障した場合、新たに追加された同型スイッチが同じ設定をダウンロードし、旧スイッチのように即座に動作します。

ソフトウェア定義ネットワーキング (SDN)

ソフトウェア定義ネットワーキング (SDN) は、革新的なネットワークアーキテクチャフレームワークです。そのコア技術であるOpenFlowは、ネットワーク制御プレーンとデータ転送プレーンを分離し、ネットワーク管理とメンテナンスを大幅に簡素化します。さらに重要なのは、ネットワークトラフィックに対する柔軟な制御を可能にし、コアネットワークとアプリケーションの革新に強力なプラットフォームを提供することです。

IE4500-Gシリーズの産業用スイッチはOpenFlow 1.3標準をサポートしており、標準モードとOpenFlowモード間でシームレスに切り替えることができます。大規模なフローテーブル機能とアクセス層でのH3C SDNコントローラーとの互換性を備え、これらのスイッチは大規模なレイヤー2アーキテクチャネットワーキングを促進し、既存ネットワークのユーザーの迅速なオンボーディングを可能にします。これにより、ネットワーク管理の複雑さが大幅に軽減され、運用コストが低下します。さらに、IE4500-GシリーズはH3CのSNA（Seer Network Architecture）に統合でき、顧客が最先端のネットワークアーキテクチャやソリューションを設計することを支援します。SNAは、一般的な企業ネットワーキングモデルを取り入れたネットワーク設計用のテンプレートライブラリを提供します。顧客の意図に沿って業界のベストプラクティスを活用し、SNAはネットワークアーキテクチャの計画を知的に支援します。また、意図駆動型の設定、自動ポリシー供給、プラグアンドプレイの障害回復などの機能を通じてネットワーク展開を自動化し、コマンドラインインターフェース（CLI）への依存を排除します。アンダーレイインフラストラクチャまたはオーバーレイのクラウドベースサービスを展開する際、SNAは完全な自動化を保証します。さらに、SNAのNetwork Seer Analyzerはビッグデータに基づく運用インサイトを統合し、グローバルな欠陥データベースや問題リポジトリに接続し、世界中のメンテナンスの専門知識を共有します。AIアルゴリズムを活用して、ネットワークとサービスの健康を積極的に監視し、潜在的な故障を予測し、事前の解決を可能にし、真の「予測と防止」機能を実現します。

双方向転送検出 (BFD)

BFDは、ミリ秒レベルの検出を提供し、迅速なリンク障害の特定を行います。上位層のルーティングプロトコルと統合することで、BFDはサービスの継続性を維持するために迅速なルート収束を保証します。BFDは隣接システム間でピア関係を確立し、各システムがピアからの交渉されたBFDパケットレートを監視します。検出間隔はミリ秒単位で設定できます。ピアシステムが定義された数のパケットを受信できない場合、BFD保護されたインフラストラクチャの障害を推測します—ラベルスイッチパス、トンネル、またはイーサネットネットワークを含む場合があります。BFDはルーターや他のシステムの制御プレーンで動作します。BFDによって検出された障害は、転送プレーンの回復メカニズムまたは制御プレーンの修復を通じて解決できます。

PTPおよびSyncEサポート

IEEE 1588v2（PTP）は、マスター・スレーブ同期システムです。同期中、マスタークロックは定期的にPTPタイミングプロトコルとタイムスタンプを配布し、スレーブクロックはこれらのタイムスタンプを受信して経路遅延とクロックオフセットを計算します。これにより、スレーブクロックの周波数と位相をマスタークロックに合わせて正確に調整できます。IEEE 1588v2は、周波数と時間の同期の両方を達成し、精度はカウンタの周波数安定性とリンクの対称性に依存します。従来のタイミング技術と比較して、IEEE 1588v2は双方向通信、20ナノ秒レベルの精度、コスト効果、さまざまな環境への適応性などの重要な利点を提供します。産業界がより高い精度を求める中、IEEE 1588v2は高度な同期のための避けられない標準となっています。

IE4500-Gシリーズは、すべてのポートでハードウェアベースのIEEE 1588v2およびSyncEをサポートしています。さらに、IE4500-Gシリーズの拡張モジュールのすべてのポートは、IEEE 1588v2およびSyncEに対してハードウェア対応しています。

iNQA（インテリジェントネットワーク品質アナライザー）

IE4500-GシリーズはsiNQA(Iインテリジェントネットワーク品質アナライザーは、大規模IPネットワークのネットワークパフォーマンスを迅速に測定するために設計された検出メカニズムです。H3C IE4500-Gは現在、パケット損失測定をサポートしており、一方向（前方/逆方向）、双方向のパケット損失統計（例：損失パケット数、パケット損失率、損失バイト数、バイト損失率）を含みます。これらの指標を活用することで、パケット損失のタイミング、ロケーション、深刻度を迅速に特定できます。

eMDI（強化メディア配信インデックス）

IE4500-GシリーズはeMDI（強化メディア配信インデックス）をサポートしており、特にビデオおよびオーディオサービスのために設計されたネットワーク品質監視および障害境界解決ソリューションです。eMDIは、IPネットワーク内の指定されたネットワークノードで、サービスパケット（TCPまたはRTPを介して転送される）をリアルタイムで直接監視および分析します。ネットワーク管理者は、複数のノードからの監視結果を組み合わせて、障害のロケーションを迅速に特定できます。

音質分析

マルチメディアの音声およびビデオサービスは、日常生活で広く使用されており、多様なコンテンツがありますが、サービス体験に対するユーザーの要求はますます厳しくなっています。従来のネットワークデバイスは、伝送中にマルチメディアトラフィックを他のデータから区別しません。ネットワークの混雑時には、マルチメディアサービス（例：音声/ビデオ）が途切れる可能性があり、ユーザー体験に深刻な影響を与えることがあります。

IE4500-Gシリーズはサービス品質（QoS）分析をサポートしています。これにより、SIP（セッション開始プロトコル）ベースのマルチメディアトラフィックを特定します。有効化すると、デバイスはそのトラフィックを優先的に転送してサービス品質を確保します。さらに、パフォーマンス最適化とトラブルシューティングのために、フロースタティスティクスやセッションメタデータを含むトラフィック/セッション情報を分析および収集します。

グリーン機能

IE4500-Gスイッチシリーズは、オートパワーダウン（ポート自動エネルギー節約）を含むさまざまなグリーンエネルギー節約機能を実装しています。インターフェースのステータスが一定期間ずっとダウンしている場合、システムは自動的にインターフェースの電源を切り、システムは省エネルギーモードに入ります。また、ポートが一定期間アイドル状態のとき、システムはポートをエネルギー節約モードに設定します。スイッチは、材料環境保護およびEU RoHS安全基準にも準拠しています。

強化POE電源

IE4500-G産業用スイッチシリーズは、POE++電源供給をサポートし、30Wおよび60Wの電源供給をサポートします。電力は360Wに達し、POE電源供給を必要とするさまざまな端末機器の安定した動作を保証します。

ファストPoE、パーペチュアルPoE

ファストPoE：通常、PSE（電源供給装置）が電源オンされた瞬間にPI（電源インターフェース）はPD（給電装置）に電力を供給せず、PSEの起動が完了するまで待機します。ファストPoEにより、PSEに電力が供給された後、数秒以内にPIがPDに電力を供給できるようになります。

パーペチュアルPoE：パーペチュアルPoEはPDの状態を継続的に監視し、PSEデバイスがホットリブートしているときでもPDに対して継続的な電力供給を保証します。

PoEウォッチドッグ：PoEウォッチドッグ機能により、適応型監視ネットワークに「自己修復」機能が備わります。この機能がオンになっていると、システムは24時間カメラを自動的に検出できます。カメラがストリーム出力を持たない場合、カメラがクラッシュしたと判断されます。カメラはPoE電源を切ることによって再起動され、カメラのクラッシュ問題を解決します。手動操作は不要で、運用と保守のための迅速かつ信頼できるソリューションを提供できます。

包括的な認証戦略

IE4500-G産業用スイッチシリーズは、AAA、RADIUS認証、ユーザーベースのアカウント、IP、MAC、VLANおよびポートベースの動的または静的ユーザー識別およびバインディングをサポートしています。スイッチはまた、H3C iMCをサポートし、リアルタイムのユーザー管理を実現し、不正なネットワーク攻撃を診断して排除します。

シームレスな産業プロトコル互換性

普遍的な産業プロトコルの透過的伝送をサポートします。

Profinet、Ethernet/IP、Modbusなどの産業フィールドバスプロトコルによる監視および管理に対応し、上位の設定ソフトウェアを通じてPLC、周波数変換器、産業用スイッチの統一ネットワーク管理を可能にします。国内外のメーカーのPLCとの互換性を確保します。

CC-Link産業プロトコルをサポートしており、この標準に準拠したPLC製品とのシームレスな通信を実現します。

優れた管理機能

IE4500-G産業用スイッチシリーズの管理インターフェースは、SNMPv1/V2/v3、インテリジェント管理センター（iMC）、コマンドラインインターフェース（CLI）、ウェブベースの管理、TELNET、およびFTP設定をサポートしています。また、SSH2.0およびSSL暗号化もサポートしており、管理をより安全にしています。

電源障害アラーム

IE4500-G産業用スイッチシリーズは、冗長電源を提供し、電源障害に基づくアラームをサポートしています。

IE4500-G産業用スイッチシリーズは、停電時のアラーム用にIEEE Dying Gaspをサポートしています。

ハードウェア仕様

注意: この内容は中国本土以外の地域にのみ適用されます。H3Cはこの内容の解釈権を留保します。

ソフトウェア仕様
