H3C S9850 シリーズ データセンター スイッチ

アイテム

S9850-4C

S9850-32H

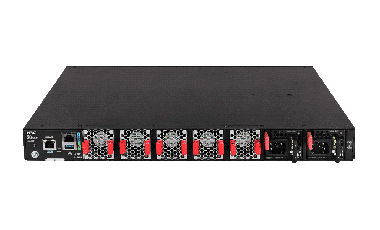

S9850-32H-G

PID

LS-9850-4C /LS-9850-4C-H1

LS-9850-32H-H1

LS-9850-32H-G

寸法 (H × W × D)

88.1 × 440 × 660 mm (3.47 × 17.32 × 25.98 in)

43.6 × 440 × 460 mm (1.72 × 17.32 × 18.11 in)

43.6 × 440 × 400 mm (1.72 × 17.32 × 15.75 in)

重量（満載時）

≤ 27 kg (59.53 lb)

≤ 15 kg (33.07 lb)

≤8kg(17.64 lb)

シリアルコンソールポート

1

1

1

アウトオブバンド管理ポート

GE銅ポート1つとGEファイバーポート1つ

GE銅ポート1つとGEファイバーポート1つ

GEファイバーポート1つ

ミニUSBコンソールポート

1

1

-

USBポート

1

1

1

QSFP-DDポート

4(max)

QSFP28

/

32

32(max)

SFPポート

2

2

-

拡張スロット

4

-

-

CPU

LS-9850-4C-H1: 4コア, 2.2 GHz

LS-9850-32H-A: 4コア, 2.4 GHz

LS-9850-32H-H1: 4コア, 2.2 GHz

FT 2000, 2コア, 2.2 GHz

Flash/SDRAM

8GB/8GB

LS-9850-32H-A: 4GB/8GB

LS-9850-32H-H1: 8GB/8GB

2GB/4GB

レイテンシ

< 1.5μs

25GE< 3 μs(64バイト)

100GE< 1.2 μs(64バイト)

スイッチング能力

6.4 Tbps

6.4 Tbps

フォワーディング能力

2024 Mpps

1020Mpps

バッファ

32M

36M

AC入力電圧

90Vから264V

90Vから264V

90Vから290V

DC入力電圧

–40Vから–72V

–40Vから–72V

-36Vから-72V

電源モジュールスロット

4

2

2

ファントレイスロット

2

5

5

エアフロー方向

前面からリアまたはリアから前面へ

前面からリアまたはリアから前面へ

前面からリアまたはリアから前面へ

典型的な消費電力

LSWM18CQモジュール4つ使用時: 355 W

LSWM18CQMSECモジュール4つ使用時: 443 W

LSWM116Qモジュール4つ使用時: 311 W

LSWM18QCモジュール4つ使用時: 251 W

LSWM124XG2Qモジュール4つ使用時: 363 W

LSWM124XGT2Qモジュール4つ使用時: 487 W

LSWM124XG2QFCモジュール4つ使用時: 363 W

LSWM124XG2QLモジュール4つ使用時: 275 W

LSWM124TG2Hモジュール4つ使用時: 355 W

LSWM116FCモジュール4つ使用時: 311 W

単一AC: 198 W

デュアルAC: 210 W

単一DC: 197 W

デュアルDC: 208 W

単一AC: 222 W

デュアルAC: 227 W

単一DC: 232W

デュアルDC: 234W

最大消費電力

LSWM18CQモジュール4つ使用時: 688 W

LSWM18CQMSECモジュール4つ使用時: 748 W

LSWM116Qモジュール4つ使用時: 616 W

LSWM18QCモジュール4つ使用時: 496 W

LSWM124XG2Qモジュール4つ使用時: 616 W

LSWM124XGT2Qモジュール4つ使用時: 868 W

LSWM124XG2QFCモジュール4つ使用時: 616 W

LSWM124XG2QLモジュール4つ使用時: 520 W

LSWM124TG2Hモジュール4つ使用時: 688 W

LSWM116FCモジュール4つ使用時: 616 W

単一AC入力: 376 W

デュアルAC入力: 385 W

単一DC入力: 373 W

デュアルDC入力: 377 W

単一AC入力: 400 W

デュアルAC入力: 390 W

単一DC入力: 426 W

デュアルDC入力: 414 W

典型的な熱消費

LSWM18CQモジュール4つ使用時: 1211 BTU/hr

LSWM18CQMSECモジュール4つ使用時: 1512 BTU/hr

LSWM116Qモジュール4つ使用時: 1061 BTU/hr

LSWM18QCモジュール4つ使用時: 856 BTU/hr

LSWM124XG2Qモジュール4つ使用時: 1239 BTU/hr

LSWM124XGT2Qモジュール4つ使用時: 1662 BTU/hr

LSWM124XG2QFCモジュール4つ使用時: 1239 BTU/hr

LSWM124XG2QLモジュール4つ使用時: 938 BTU/hr

LSWM124TG2Hモジュール4つ使用時: 1211 BTU/hr

LSWM116FCモジュール4つ使用時: 1061 BTU/hr

単一AC入力: 676 BTU/hr

デュアルAC入力: 717 BTU/hr

単一DC入力: 672 BTU/hr

デュアルDC入力: 710 BTU/hr

単一AC: 757 BTU/hr

デュアルAC: 775 BTU/hr

単一DC: 792 BTU/hr

デュアルDC: 789 BTU/hr

MTBF(years)

45.8

27.2

64.02

MTTR(hour)

1

1

1

動作温度

0°Cから45°C（32°Fから113°F）

0°Cから45°C（32°Fから113°F）

0°Cから45°C（32°Fから113°F）

動作湿度

5%から95%、結露なし

5%から95%、結露なし

5%から95%、結露なし

アイテム

機能説明

デバイス仮想化

IRF

M-LAG(DRNI)

S-MLAG

ネットワーク仮想化

BGP-EVPN

VXLAN

EVPN ES

VXLAN

L2 VXLANゲートウェイ

L3 VXLANゲートウェイ

分散VXLANゲートウェイ

集中型VXLANゲートウェイ

EVPN VXLAN

手動設定されたVXLAN

IPv4 VXLANトンネル

IPv6 VXLANトンネル

QinQ VXLANアクセス

SDN

H3C SeerEngine-DC

ロスレスネットワーク

PFCとECN

DCBX

RDMAとROCE

PFCデッドロック監視

ECNオーバーレイ

ROCEストリーム分析

プログラマビリティ

Openflow1.3

Netconf

Ansible

DevOpsの自動運用と保守を実現するためのPython//TCL/Restful/Restconf API

Openflow1.3

トラフィック分析

Sflow

Netstream

VLAN

ポートベースのVLAN

MACベースのVLAN、サブネットベースのVLANおよびプロトコルVLAN

VLANマッピング

QinQ

MVRP (Multiple VLAN Registration Protocol)

スーパーVLAN

PVLAN

MACアドレス

MACアドレスエントリの動的学習とエイジング

動的、静的およびブラックホールエントリ

ポート上のMACアドレス制限

IPv4ルーティング

RIP（Routing Information Protocol）v1/2

OSPF（Open Shortest Path First）v1/v2

ISIS（Intermediate System to Intermediate System）

BGP（Border Gateway Protocol）

ルーティングポリシー

VRRP

PBR

IPv6ルーティング

RIPng

OSPFv3

IPv6 ISIS

BGP4+

ルーティングポリシー

VRRP

PBR

MPLS/VPLS

L3 MPLS VPNのサポート

L2 VPNのサポート：VLL（Martini、Kompella）

VPLS、VLLのサポート

階層VPLSおよびQinQ+VPLSアクセスのサポート

P/PE機能のサポート

LDPプロトコルのサポート

MCEのサポート

MPLS OAMのサポート

マルチキャスト

IGMPスヌーピング

MLDスヌーピング

IPv4およびIPv6マルチキャストVLAN

IPv4およびIPv6 PIMスヌーピング

IGMPおよびMLD

PIMおよびIPv6 PIM

MSDP

マルチキャストVPN

信頼性

LACP

STP/RSTP/MSTPプロトコル、PVST/PVST+/RPVST+互換

STPルートガードおよびBPDUガード

RRPPおよびERPS

イーサネットOAM

Smartlink

DLDP

OSPF/OSPFv3、BGP/BGP4、IS-IS/IS-ISv6、IPv6およびスタティックルート用のPIM/IPMのためのBFD

VRRPおよびVRRPE

LACP

FC/FOCE

FC、FCサブカードはS9850-4Cでサポートされています

FCOE

QOS

加重ランダム早期検出（WRED）およびテールドロップ

ポートおよびキューに基づく柔軟なキュースケジューリングアルゴリズム、厳格優先（SP）、加重欠損ラウンドロビン（WDRR）、加重公正キューイング（WFQ）、SP + WDRR、およびSP + WFQを含む。

トラフィックシェーピング

L2（レイヤー2）からL4（レイヤー4）でのパケットフィルタリング; ソースMACアドレス、宛先MACアドレス、ソースIP（IPv4/IPv6）アドレス、宛先IP（IPv4/IPv6）アドレス、ポート、プロトコル、VLANに基づくフロー分類によりQoSポリシーを適用し、ミラーリング、リダイレクト、および優先順位の再マークを含む。

コミットアクセスレート（CAR）

QOS

パケットおよびバイトによるアカウント

COPP

転送

ハードウェアベース（ASIC）ワイヤースピード/ラインレートアーキテクチャ

テレメトリー

gRPC

ERSPAN

ドロップ時のミラー

テレメトリーストリーム

INT

iNQA

パケットトレース、パケットキャプチャ

設定およびメンテナンス

コンソールtelnetおよびSSHターミナル

SNMPv1/v2/v3

ZTP

システムログ

FTP/TFTP経由でのファイルアップロードおよびダウンロード

BootRomの更新およびリモート更新

NQA

Pingおよびtracert

VXLAN pingおよびVXLAN tracert

NTP

PTP（1588v2）

優雅な挿入および削除（GIR）

セキュリティと管理

MACsec、MACsecサブカードはS9850-4Cでサポートされており、100G MACsecサブカードのみが256ビットAES暗号化をサポートできます

マイクロセグメンテーション

ユーザーの階層管理およびパスワード保護

AAA、RADIUS、HWTACACSを含む認証方法

DDos、ARP攻撃およびICMP攻撃機能をサポート

IP-MACポートバインディングおよびIPソースガード

SSH 2.0

HTTPS

SSL

PKI

Boot ROMアクセス制御（パスワード回復）

RMON

スイッチのハードウェアおよびソフトウェア機能にライセンスは不要

MACsec（メディアアクセス制御セキュリティ）すべてのポートAES256 MACsec（S9850-32H-G用）

TAP

(S9850-32H-G専用)

ポートおよびトラフィックに基づくN:Mレプリケーションをサポートし、MまたはN ≥ 48。

GREトンネルカプセル化の剥離をサポートし、同じソースおよび同じホストをサポートし、パケットの切り捨てをサポート。

ソースポートの識別をサポート。

タイムスタンプおよびイーサネットヘッダーの追加をサポート。

指定されたパケットを識別し、MACアドレスまたはIPアドレスを変更し、コピーおよび転送します。

EMC

FCC パート 15 サブパート B クラス A

ICES-003 クラス A

VCCI クラス A

CISPR 32 クラス A

EN 55032 クラス A

AS/NZS CISPR32 クラス A

CISPR 24

EN 55024

EN 61000-3-2

EN 61000-3-3

ETSI EN 300 386

GB/T 9254

YD/T 993

IEEE 標準

802.3x/802.3ad/802.3AH/802.1P/802.1Q/802.1X/802.1D/802.1w/802.1s/802.1AG

802.1x/802.1Qbb/802.1az/802.1Qaz

安全性

UL 60950-1

CAN/CSA C22.2 No 60950-1

IEC 60950-1, EN 60950-1

AS/NZS 60950-1

FDA 21 CFR サブチャプター J

GB 4943.1

アイテム

説明

S9850-4C/32H

S9850-32H-G

仮想化

IRFスタック

10

9

M-LAGデバイス番号

2

2

EDグループ

8

-

ACL

最大インバウンドACL数

18K/パイプ、合計2パイプ

26K

最大インバウンドCar数

2304/パイプ、合計2パイプ

8191

最大インバウンドカウンター数

10752/パイプ、合計2パイプ

26K

最大アウトバウンドACL数

2048

2K

最大アウトバウンドCar数

1K

2047

最大アウトバウンドカウンター数

1K

4096

転送テーブル

ジャンボフレーム長（バイト）

9416

13312

ミラーリンググループ

4

8

PBRポリシー

1000

1024

PBRノード

256

8192

スイッチごとの最大MACアドレス数

288K

288K

最大ARPエントリ数（IPv4）

272K

78k

最大NDテーブルサイズ（IPv6）

136K

78K

最大ユニキャストルート数（IPv4）

324K

768k

最大ユニキャストルート数（IPv6）

262K

64K

IPv4 L2マルチキャストグループ

4000

8K

IPv4 L3マルチキャストグループ

4000

8K

IPv4マルチキャストルーティング

128K

100k

IPv6 L2マルチキャストグループ

4000

8K

IPv6 L3マルチキャストグループ

4000

8K

IPv6マルチキャストルーティング

64K

64k

LAGGグループ

1024

256

LAGGメンバーごとのグループ

256

64

ECMPグループ

最大：4K

1023

ECMPメンバーごとのグループ

2-128

64

VRF

4095

4K

インターフェース

ループバックインターフェース番号

1K

-

L3サブインターフェース番号

2500

4094

SVIインターフェース番号

4K

4094

VXLAN AC番号

16K

8176

VXLAN VSI番号

16K

4096

VXLANトンネル番号

2K

4K

VSIインターフェース番号

8K

8K

IPv4トンネル番号

2K

1024

IPv6トンネル番号

2K

1024

VLAN番号

4094

4K

パフォーマンス

RIB

1M

最大768k

MSTPインスタンス

64

128

PVSTインスタンス

510

128

PVST論理ポート番号

2000

制限なし

VRRP VRID

255

255

VRRPグループ

256

4k

NQAグループ

32

64

静的テーブル

静的MACアドレス

4000

20K

静的マルチキャストMACアドレス

1K

256

静的ARP

1K

78K

静的ND

4K

1k

静的IPv4ルーティングテーブル

2K

制限なし

静的IPv6ルーティングテーブル

4000

制限なし

PID

説明

LS-9850-4C

4つのインターフェースモジュールスロットを備えたH3C S9850-4C L3イーサネットスイッチ

LS-9850-4C-H1

4つのインターフェースモジュールスロットを備えたH3C S9850-4C-H1 L3イーサネットスイッチ

LS-9850-32H-H1

32 QSFP28ポートを備えたH3C S9850-32H L3イーサネットスイッチ

LS-9850-32H-H1

32 QSFP28ポートを備えたH3C S9850-32H L3イーサネットスイッチ

LS-9850-32H-G

16 QSFP28ポートおよび16 QSFP28ポートまたは4 QSFP-DDポートを備えたH3C S9850-32H-G L3イーサネットスイッチ（電源なし）

電源

LSVM1AC650

650W AC電源モジュール（パネル内の空気取り入れ口）

LSVM1DC650

650W DC電源モジュール（パネル内の空気取り入れ口）

PSR450-12A1

450W AC電源モジュール（電源パネル側排気エアフロー）、LS-9850-32H-G用

PSR450-12A

450W AC電源モジュール（電源パネル側吸気エアフロー）、LS-9850-32H-G用

PSR450-12D

450W DC電源モジュール（電源パネル側排気エアフロー）、LS-9850-32H-G用

ファン

LSWM1FANSAB

ファンモジュール（SW, 4056, DC, パネル内の空気排出口）、S9850-32H用

LSWM1FANSA

ファンモジュール（SW, 4056, DC, パネル内の空気取り入れ口）、S9850-32H用

LSWM1BFANSCB

ポートからの空気フローを持つファンモジュール、S9850-4C用

LSWM1BFANSC

電源からポートへの空気フローを持つファンモジュール、S9850-4C用

LSPM1FANSA-SN

H3Cファンモジュール（ファンパネル側吸気エアフロー）、LS-9850-32H-G用

LSPM1FANSB-SN

H3Cファンモジュール（ファンパネル側排気エアフロー）、LS-9850-32H-G用

モジュール

LSWM18QC

8ポートQSFPプラスインターフェースカード

LSWM124XG2Q

MACSec付き24ポートSFPプラスおよび2ポートQSFPプラスインターフェースカード

LSWM124XGT2Q

MACSec付き24ポート10GBASE-Tおよび2ポートQSFPプラスインターフェースカード

LSWM124XG2QL

24ポートSFPプラスおよび2ポートQSFPプラスインターフェースカード

LSWM124XG2QFC

FC付き24ポートSFPプラスおよび2ポートQSFPプラスインターフェースカード

LSWM18CQ

H3C 8ポート100Gイーサネット光インターフェースモジュール（QSFP28）

LSWM116Q

H3C 16ポート40Gイーサネット光インターフェースモジュール（QSFPプラス）

LSWM124TG2H

H3C 24ポート25Gイーサネット光インターフェース（SFP28）および2ポート100Gイーサネット光インターフェース（QSFP28）モジュール

LSWM18CQMSEC

H3C 8ポート100G MACSECイーサネット光インターフェースモジュール（QSFP28）

トランシーバー

SFP-GE-LH80-SM1550

1000BASE-LH80 SFPトランシーバー、シングルモード（1550nm、80km、LC）

SFP-FE-LX-SM1310-A

100BASE-LX SFPトランシーバー、シングルモード（1310nm、15km、LC）

SFP-FE-SX-MM1310-A

100BASE-FX SFPトランシーバー、マルチモード（1310nm、2km、LC）

SFP-FE-LH40-SM1310

100BASE-LH40 SFPトランシーバー、シングルモード（1310nm、40km、LC）

SFP-GE-LX-SM1310-A

1000BASE-LX SFPトランシーバー、シングルモード（1310nm、10km、LC）

SFP-GE-LH40-SM1310

1000BASE-LH40 SFPトランシーバー、シングルモード（1310nm、40km、LC）

SFP-GE-LH40-SM1550

1000BASE-LH40 SFPトランシーバー、シングルモード（1550nm、40km、LC）

SFP-GE-SX-MM850-A

1000BASE-SX SFPトランシーバー、マルチモード（850nm、550m、LC）

SFP-GE-T

SFP GE銅インターフェーストランシーバーモジュール（100m、RJ45）

ケーブル

QSFP-100G-4SFP-25G-CAB-5M

100G QSFP28から4x25G SFP28への5mパッシブケーブル

QSFP-100G-4SFP-25G-CAB-3M

100G QSFP28から4x25G SFP28への3mパッシブケーブル

QSFP-100G-4SFP-25G-CAB-1M

100G QSFP28から4x25G SFP28への1mパッシブケーブル

QSFP-100G-D-CAB-5M

100G QSFP28から100G QSFP28への5mパッシブケーブル

QSFP-100G-D-AOC-20M

100G QSFP28から100G QSFP28への20mアクティブ光ケーブル

QSFP-100G-D-AOC-10M

100G QSFP28から100G QSFP28への10mアクティブ光ケーブル

QSFP-100G-D-AOC-7M

100G QSFP28から100G QSFP28への7mアクティブ光ケーブル

QSFP-100G-D-CAB-3M

100G QSFP28から100G QSFP28への3mパッシブケーブル

QSFP-100G-D-CAB-1M

100G QSFP28から100G QSFP28への1mパッシブケーブル

QSFP-40G-D-AOC-20M

40G QSFP+から40G QSFP+への20mアクティブ光ケーブル

QSFP-40G-D-AOC-10M

40G QSFP+から40G QSFP+への10mアクティブ光ケーブル

QSFP-40G-D-AOC-7M

40G QSFP+から40G QSFP+への7mアクティブ光ケーブル

LSWM1QSTK5

40G QSFP+から4x10G SFP+ケーブル5m

LSWM1QSTK4

40G QSFP+から4x10G SFP+ケーブル3m

LSWM1QSTK3

40G QSFP+から4x10G SFP+ケーブル1m

LSWM1QSTK2

40G QSFP+ケーブル5m

LSWM1QSTK1

40G QSFP+ケーブル3m

LSWM1QSTK0

40G QSFP+ケーブル1m
