CLI example: Configuring a manual mode IPsec tunnel for IPv4 packets between gateways

Network configuration

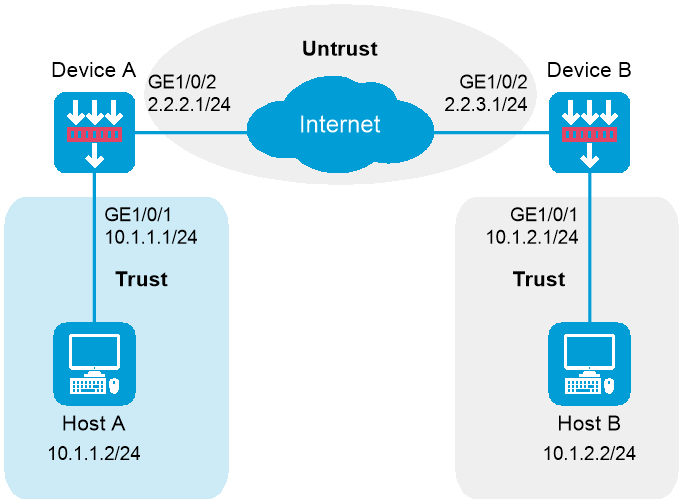

As shown in Figure-1, establish an IPsec tunnel between Device A and Device B to protect data flows between subnet 10.1.1.0/24 and subnet 10.1.2.0/24. Configure the tunnel as follows:

Software versions used

This configuration example was created and verified on E9900 of the F5000-AI-55-G device.

Procedures

Configuring Device A

  1. Assign IP addresses to interfaces:

    # Assign an IP address to interface GigabitEthernet 1/0/1.

    <DeviceA> system-view

    [DeviceA] interface gigabitethernet 1/0/1

    [DeviceA-GigabitEthernet1/0/1] ip address 10.1.1.1 255.255.255.0

    [DeviceA-GigabitEthernet1/0/1] quit

    # Assign IP addresses to other interfaces in the same way. (Details not shown.)

  2. Configure settings for routing.

    This example configures static routes, and the next hop in the routes is 2.2.2.2.

    [DeviceA] ip route-static 10.1.2.0 24 2.2.2.2

    [DeviceA] ip route-static 2.2.3.1 24 2.2.2.2

  3. Add interfaces to security zones.

    [DeviceA] security-zone name trust

    [DeviceA-security-zone-Trust] import interface gigabitethernet 1/0/1

    [DeviceA-security-zone-Trust] quit

    [DeviceA] security-zone name untrust

    [DeviceA-security-zone-Untrust] import interface gigabitethernet 1/0/2

    [DeviceA-security-zone-Untrust] quit

  4. Configure a security policy:

    1. Configure rules to permit traffic between the Untrust and Local security zones, so the devices can set up an IPsec tunnel:

      # Configure a rule named ipseclocalout to allow Device A to send IPsec negotiation packets to Device B.

      [DeviceA] security-policy ip

      [DeviceA-security-policy-ip] rule name ipseclocalout

      [DeviceA-security-policy-ip-1-ipseclocalout] source-zone local

      [DeviceA-security-policy-ip-1-ipseclocalout] destination-zone untrust

      [DeviceA-security-policy-ip-1-ipseclocalout] source-ip-host 2.2.2.1

      [DeviceA-security-policy-ip-1-ipseclocalout] destination-ip-host 2.2.3.1

      [DeviceA-security-policy-ip-1-ipseclocalout] action pass

      [DeviceA-security-policy-ip-1-ipseclocalout] quit

      # Configure a rule named ipseclocalin to allow Device A to receive the IPsec negotiation packets sent from Device B.

      [DeviceA-security-policy-ip] rule name ipseclocalin

      [DeviceA-security-policy-ip-2-ipseclocalin] source-zone untrust

      [DeviceA-security-policy-ip-2-ipseclocalin] destination-zone local

      [DeviceA-security-policy-ip-2-ipseclocalin] source-ip-host 2.2.3.1

      [DeviceA-security-policy-ip-2-ipseclocalin] destination-ip-host 2.2.2.1

      [DeviceA-security-policy-ip-2-ipseclocalin] action pass

      [DeviceA-security-policy-ip-2-ipseclocalin] quit

    2. Configure rules to permit the traffic between Host A and Host B:

      # Configure a rule named trust-untrust to permit the packets from Host A to Host B.

      [DeviceA-security-policy-ip] rule name trust-untrust

      [DeviceA-security-policy-ip-3-trust-untrust] source-zone trust

      [DeviceA-security-policy-ip-3-trust-untrust] destination-zone untrust

      [DeviceA-security-policy-ip-3-trust-untrust] source-ip-subnet 10.1.1.0 24

      [DeviceA-security-policy-ip-3-trust-untrust] destination-ip-subnet 10.1.2.0 24

      [DeviceA-security-policy-ip-3-trust-untrust] action pass

      [DeviceA-security-policy-ip-3-trust-untrust] quit

      # Configure a rule named untrust-trust to permit the packets from Host B to Host A.

      [DeviceA-security-policy-ip] rule name untrust-trust

      [DeviceA-security-policy-ip-4-untrust-trust] source-zone untrust

      [DeviceA-security-policy-ip-4-untrust-trust] destination-zone trust

      [DeviceA-security-policy-ip-4-untrust-trust] source-ip-subnet 10.1.2.0 24

      [DeviceA-security-policy-ip-4-untrust-trust] destination-ip-subnet 10.1.1.0 24

      [DeviceA-security-policy-ip-4-untrust-trust] action pass

      [DeviceA-security-policy-ip-4-untrust-trust] quit

      [DeviceA-security-policy-ip] quit

  5. Define the data flow to be protected:

    # Configure an IPv4 advanced ACL to identify the data flow from subnet 10.1.1.0/24 to subnet 10.1.2.0/24.

    [DeviceA] acl advanced 3101

    [DeviceA-acl-ipv4-adv-3101] rule permit ip source 10.1.1.0 0.0.0.255 destination 10.1.2.0 0.0.0.255

    [DeviceA-acl-ipv4-adv-3101] quit

  6. Configure an IPsec transform set to specify the packet encapsulation mode, security protocols, and algorithms.

    The IPsec transform set settings at both sides of the IPsec tunnel must be the same.

    [DeviceA] ipsec transform-set tran1

    [DeviceA-ipsec-transform-set-tran1] encapsulation-mode tunnel

    [DeviceA-ipsec-transform-set-tran1] protocol esp

    [DeviceA-ipsec-transform-set-tran1] esp encryption-algorithm aes-cbc-128

    [DeviceA-ipsec-transform-set-tran1] esp authentication-algorithm sha1

    [DeviceA-ipsec-transform-set-tran1] quit

  7. Configure an IPsec policy, so as to establish the IPsec tunnel to protect data:

    # Create a manual IPsec policy entry, which specifies the ACL for IPsec, the IPsec transform set, and the remote IP address of the IPsec tunnel.

    [DeviceA] ipsec policy map1 10 manual

    [DeviceA-ipsec-policy-manual-map1-10] security acl 3101

    [DeviceA-ipsec-policy-manual-map1-10] transform-set tran1

    [DeviceA-ipsec-policy-manual-map1-10] remote-address 2.2.3.1

    [DeviceA-ipsec-policy-manual-map1-10] sa spi outbound esp 12345

    [DeviceA-ipsec-policy-manual-map1-10] sa spi inbound esp 54321

    [DeviceA-ipsec-policy-manual-map1-10] sa string-key outbound esp simple abcdefg

    [DeviceA-ipsec-policy-manual-map1-10] sa string-key inbound esp simple gfedcba

    [DeviceA-ipsec-policy-manual-map1-10] quit

  8. Apply the IPsec policy to GigabitEthernet 1/0/2 to protect traffic on the interface.

    [DeviceA] interface gigabitethernet 1/0/2

    [DeviceA-GigabitEthernet1/0/2] ipsec apply policy map1

    [DeviceA-GigabitEthernet1/0/2] quit

Configuring Device B

  1. Assign IP addresses to interfaces:

    # Assign an IP address to interface GigabitEthernet 1/0/1.

    <DeviceB> system-view

    [DeviceB] interface gigabitethernet 1/0/1

    [DeviceB-GigabitEthernet1/0/1] ip address 10.1.2.1 255.255.255.0

    [DeviceB-GigabitEthernet1/0/1] quit

    # Assign IP addresses to other interfaces in the same way. (Details not shown.)

  2. Configure settings for routing.

    This example configures static routes, and the next hop in the routes is 2.2.3.2.

    [DeviceB] ip route-static 10.1.1.0 24 2.2.3.2

    [DeviceB] ip route-static 2.2.2.1 24 2.2.3.2

  3. Add interfaces to security zones.

    [DeviceB] security-zone name trust

    [DeviceB-security-zone-Trust] import interface gigabitethernet 1/0/1

    [DeviceB-security-zone-Trust] quit

    [DeviceB] security-zone name untrust

    [DeviceB-security-zone-Untrust] import interface gigabitethernet 1/0/2

    [DeviceB-security-zone-Untrust] quit

  4. Configure a security policy:

    1. Configure rules to permit traffic between the Untrust and Local security zones, so the devices can set up an IPsec tunnel:

      # Configure a rule named ipseclocalout to allow Device B to send IPsec negotiation packets to Device A.

      [DeviceB] security-policy ip

      [DeviceB-security-policy-ip] rule name ipseclocalout

      [DeviceB-security-policy-ip-1-ipseclocalout] source-zone local

      [DeviceB-security-policy-ip-1-ipseclocalout] destination-zone untrust

      [DeviceB-security-policy-ip-1-ipseclocalout] source-ip-host 2.2.3.1

      [DeviceB-security-policy-ip-1-ipseclocalout] destination-ip-host 2.2.2.1

      [DeviceB-security-policy-ip-1-ipseclocalout] action pass

      [DeviceB-security-policy-ip-1-ipseclocalout] quit

      # Configure a rule named ipseclocalin to allow Device B to receive the IPsec negotiation packets sent from Device A.

      [DeviceB-security-policy-ip] rule name ipseclocalin

      [DeviceB-security-policy-ip-2-ipseclocalin] source-zone untrust

      [DeviceB-security-policy-ip-2-ipseclocalin] destination-zone local

      [DeviceB-security-policy-ip-2-ipseclocalin] source-ip-host 2.2.2.1

      [DeviceB-security-policy-ip-2-ipseclocalin] destination-ip-host 2.2.3.1

      [DeviceB-security-policy-ip-2-ipseclocalin] action pass

      [DeviceB-security-policy-ip-2-ipseclocalin] quit

    2. Configure rules to permit traffic between Host B and Host A:

      # Configure a rule named trust-untrust to permit the packets from Host B to Host A.

      [DeviceB-security-policy-ip] rule name trust-untrust

      [DeviceB-security-policy-ip-3-trust-untrust] source-zone trust

      [DeviceB-security-policy-ip-3-trust-untrust] destination-zone untrust

      [DeviceB-security-policy-ip-3-trust-untrust] source-ip-subnet 10.1.2.0 24

      [DeviceB-security-policy-ip-3-trust-untrust] destination-ip-subnet 10.1.1.0 24

      [DeviceB-security-policy-ip-3-trust-untrust] action pass

      [DeviceB-security-policy-ip-3-trust-untrust] quit

      # Configure a rule named untrust-trust to permit the packets from Host A to Host B.

      [DeviceB-security-policy-ip] rule name untrust-trust

      [DeviceB-security-policy-ip-4-untrust-trust] source-zone untrust

      [DeviceB-security-policy-ip-4-untrust-trust] destination-zone trust

      [DeviceB-security-policy-ip-4-untrust-trust] source-ip-subnet 10.1.1.0 24

      [DeviceB-security-policy-ip-4-untrust-trust] destination-ip-subnet 10.1.2.0 24

      [DeviceB-security-policy-ip-4-untrust-trust] action pass

      [DeviceB-security-policy-ip-4-untrust-trust] quit

      [DeviceB-security-policy-ip] quit

  5. Define the data flows to be protected:

    # Configure an IPv4 advanced ACL to identify data flows from subnet 10.1.2.0/24 to subnet 10.1.1.0/24.

    [DeviceB] acl advanced 3101

    [DeviceB-acl-ipv4-adv-3101] rule permit ip source 10.1.2.0 0.0.0.255 destination 10.1.1.0 0.0.0.255

    [DeviceB-acl-ipv4-adv-3101] quit

  6. Configure an IPsec transform set to specify the packet encapsulation mode, security protocols, and algorithms.

    The IPsec transform set settings at both sides of the IPsec tunnel must be the same.

    [DeviceB] ipsec transform-set tran1

    [DeviceB-ipsec-transform-set-tran1] encapsulation-mode tunnel

    [DeviceB-ipsec-transform-set-tran1] protocol esp

    [DeviceB-ipsec-transform-set-tran1] esp encryption-algorithm aes-cbc-128

    [DeviceB-ipsec-transform-set-tran1] esp authentication-algorithm sha1

    [DeviceB-ipsec-transform-set-tran1] quit

  7. Configure an IPsec policy, so as to establish the IPsec tunnel to protect data:

    # Create a manual IPsec policy entry, which specifies the ACL for IPsec, the IPsec transform set, and the remote IP address of the IPsec tunnel.

    [DeviceB] ipsec policy use1 10 manual

    [DeviceB-ipsec-policy-manual-use1-10] security acl 3101

    [DeviceB-ipsec-policy-manual-use1-10] transform-set tran1

    [DeviceB-ipsec-policy-manual-use1-10] remote-address 2.2.2.1

    [DeviceB-ipsec-policy-manual-use1-10] sa spi outbound esp 54321

    [DeviceB-ipsec-policy-manual-use1-10] sa spi inbound esp 12345

    [DeviceB-ipsec-policy-manual-use1-10] sa string-key outbound esp simple gfedcba

    [DeviceB-ipsec-policy-manual-use1-10] sa string-key inbound esp simple abcdefg

    [DeviceB-ipsec-policy-manual-use1-10] quit

  8. Apply the IPsec policy to GigabitEthernet 1/0/2 to protect traffic on the interface.

    [DeviceB] interface gigabitethernet 1/0/2

    [DeviceB-GigabitEthernet1/0/2] ipsec policy use1

    [DeviceB-GigabitEthernet1/0/2] quit

Verifying the configuration

After the configuration is completed, an IPsec tunnel between Device A and Device B is established, and the traffic between subnet 10.1.1.0/24 and subnet 10.1.2.0/24 is IPsec-protected. This example uses Device A to verify the configuration.

# Display IPsec SAs on Device A.

[DeviceA] display ipsec sa

-------------------------------

Interface: GigabitEthernet 1/0/2

-------------------------------

-----------------------------

IPsec policy: map1

Sequence number: 10

Alisa: map1-10

Mode: Manual

-----------------------------

Tunnel id: 549

Encapsulation mode: tunnel

Path MTU: 1443

Tunnel:

local address/port: 2.2.2.1/0

remote address/port: 2.2.3.1/0

Flow:

as defined in ACL 3101

[Inbound ESP SA]

SPI: 54321 (0x0000d431)

Connection ID: 1

Transform set: ESP-ENCRYPT-AES-CBC-128 ESP-AUTH-SHA1

No duration limit for this SA

[Outbound ESP SA]

SPI: 12345 (0x00003039)

Connection ID: 2

Transform set: ESP-ENCRYPT-AES-CBC-128 ESP-AUTH-SHA1

No duration limit for this SA

Configuration files

Device A

#

interface GigabitEthernet1/0/1

ip address 10.1.1.1 255.255.255.0

#

interface GigabitEthernet1/0/2

ip address 2.2.2.1 255.255.255.0

ipsec apply policy map1

#

security-zone name Trust

import interface GigabitEthernet1/0/1

#

security-zone name Untrust

import interface GigabitEthernet1/0/2

#

ip route-static 2.2.3.0 24 2.2.2.2

ip route-static 10.1.2.0 24 2.2.2.2

#

acl advanced 3101

rule 0 permit ip source 10.1.1.0 0.0.0.255 destination 10.1.2.0 0.0.0.255

#

ipsec transform-set tran1

encapsulation-mode tunnel

protocol esp

esp encryption-algorithm aes-cbc-128

esp authentication-algorithm sha1

#

ipsec policy map1 10 manual

transform-set tran1

security acl 3101

remote-address 2.2.3.1

sa spi inbound esp 54321

sa string-key inbound esp simple abcdefg

sa spi outbound esp 12345

sa string-key outbound esp simple gfedcba

#

security-policy ip

rule 0 name ipseclocalout

action pass

source-zone local

destination-zone untrust

source-ip-host 2.2.2.1

destination-ip-host 2.2.3.1

rule 1 name ipseclocalin

action pass

source-zone untrust

destination-zone local

source-ip-host 2.2.3.1

destination-ip-host 2.2.2.1

rule 2 name trust-untrust

action pass

source-zone trust

destination-zone untrust

source-ip-subnet 10.1.1.0 255.255.255.0

destination-ip-subnet 10.1.2.0 255.255.255.0

rule 3 name untrust-trust

action pass

source-zone untrust

destination-zone trust

source-ip-subnet 10.1.2.0 255.255.255.0

destination-ip-subnet 10.1.1.0 255.255.255.0

#

Device B

#

interface GigabitEthernet1/0/1

ip address 10.1.2.1 255.255.255.0

#

interface GigabitEthernet1/0/2

ip address 2.2.3.1 255.255.255.0

ipsec apply policy use1

#

security-zone name Trust

import interface GigabitEthernet1/0/1

#

security-zone name Untrust

import interface GigabitEthernet1/0/2

#

ip route-static 2.2.2.0 24 2.2.3.2

ip route-static 10.1.1.0 24 2.2.3.2

#

acl advanced 3101

rule 0 permit ip source 10.1.2.0 0.0.0.255 destination 10.1.1.0 0.0.0.255

#

ipsec transform-set tran1

encapsulation-mode tunnel

protocol esp

esp encryption-algorithm aes-cbc-128

esp authentication-algorithm sha1

#

ipsec policy use1 10 manual

transform-set tran1

security acl 3101

remote-address 2.2.2.1

sa spi inbound esp 12345

sa string-key inbound esp simple gfedcba

sa spi outbound esp 54321

sa string-key outbound esp simple abcdefg

#

security-policy ip

rule 0 name ipseclocalout

action pass

source-zone local

destination-zone untrust

source-ip-host 2.2.3.1

destination-ip-host 2.2.2.1

rule 1 name ipseclocalin

action pass

source-zone untrust

destination-zone local

source-ip-host 2.2.2.1

destination-ip-host 2.2.3.1

rule 2 name trust-untrust

action pass

source-zone trust

destination-zone untrust

source-ip-subnet 10.1.2.0 255.255.255.0

destination-ip-subnet 10.1.1.0 255.255.255.0

rule 3 name untrust-trust

action pass

source-zone untrust

destination-zone trust

source-ip-subnet 10.1.1.0 255.255.255.0

destination-ip-subnet 10.1.2.0 255.255.255.0

#
