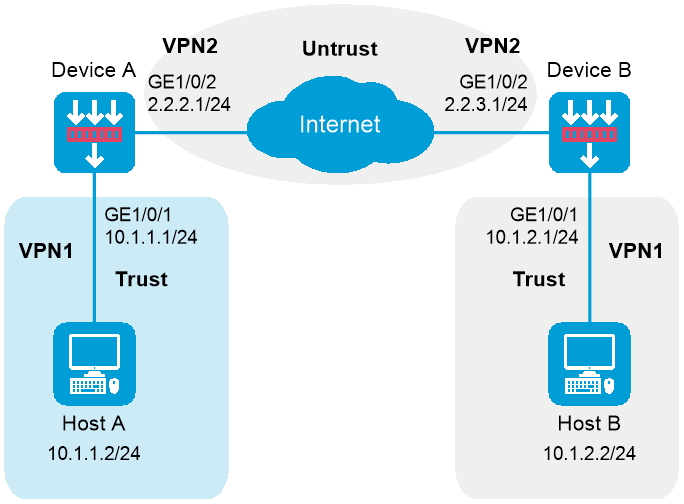

As shown in Figure 1, establish an IPsec tunnel between Device A and Device B to protect data flows between subnet 10.1.1.0/24 and subnet 10.1.2.0/24. Configure the IPsec tunnel as follows:
Specify the encapsulation mode as tunnel, the security protocol as ESP, the encryption algorithm as 128-bit AES, and the authentication algorithm as HMAC-SHA1.
Set up SAs through IKE negotiation.
The internal port and external port of the devices belong to different VPN instances.
This configuration example was created and verified on E8371 of the F5000-AI160 device.
1. Assign IP addresses to interfaces:
# Assign an IP address to interface GigabitEthernet 1/0/1.
<DeviceA> system-view
[DeviceA] ip vpn-instance vpn1
[DeviceA-vpn-instance-vpn1] route-distinguisher 100:1
[DeviceA-vpn-instance-vpn1] quit
[DeviceA] interface gigabitethernet 1/0/1
[DeviceA-GigabitEthernet1/0/1] ip binding vpn-instance vpn1
[DeviceA-GigabitEthernet1/0/1] ip address 10.1.1.1 255.255.255.0
[DeviceA-GigabitEthernet1/0/1] quit
[DeviceA] ip vpn-instance vpn2
[DeviceA-vpn-instance-vpn2] route-distinguisher 100:2
[DeviceA-vpn-instance-vpn2] quit
[DeviceA] interface gigabitethernet 1/0/2
[DeviceA-GigabitEthernet1/0/2] ip binding vpn-instance vpn2
[DeviceA-GigabitEthernet1/0/2] ip address 2.2.2.1 255.255.255.0
[DeviceA-GigabitEthernet1/0/2] quit
# Assign IP addresses to other interfaces in the same way. (Details not shown.)
2. Configure settings for routing.
This example configures static routes, and the next hop in the routes is 2.2.2.2.
[DeviceA] ip route-static vpn-instance vpn1 10.1.2.0 24 vpn-instance vpn2 2.2.2.2
[DeviceA] ip route-static vpn-instance vpn2 2.2.3.1 24 2.2.2.2
3. Add interfaces to security zones.
[DeviceA] security-zone name trust
[DeviceA-security-zone-Trust] import interface gigabitethernet 1/0/1
[DeviceA-security-zone-Trust] quit
[DeviceA] security-zone name untrust
[DeviceA-security-zone-Untrust] import interface gigabitethernet 1/0/2
[DeviceA-security-zone-Untrust] quit
4. Configure a security policy:
Configure rules to permit traffic between the Untrust and Local security zones, so the devices can set up an IPsec tunnel:
# Configure a rule named ipseclocalout to allow Device A to send IPsec negotiation packets to Device B.
[DeviceA] security-policy ip
[DeviceA-security-policy-ip] rule name ipseclocalout
[DeviceA-security-policy-ip-1-ipseclocalout] source-zone local
[DeviceA-security-policy-ip-1-ipseclocalout] destination-zone untrust
[DeviceA-security-policy-ip-1-ipseclocalout] source-ip-host 2.2.2.1
[DeviceA-security-policy-ip-1-ipseclocalout] destination-ip-host 2.2.3.1
[DeviceA-security-policy-ip-1-ipseclocalout] action pass
[DeviceA-security-policy-ip-1-ipseclocalout] vrf vpn2
[DeviceA-security-policy-ip-1-ipseclocalout] quit
# Configure a rule named ipseclocalin to allow Device A to receive the IPsec negotiation packets sent from Device B.
[DeviceA-security-policy-ip] rule name ipseclocalin
[DeviceA-security-policy-ip-2-ipseclocalin] source-zone untrust
[DeviceA-security-policy-ip-2-ipseclocalin] destination-zone local
[DeviceA-security-policy-ip-2-ipseclocalin] source-ip-host 2.2.3.1
[DeviceA-security-policy-ip-2-ipseclocalin] destination-ip-host 2.2.2.1
[DeviceA-security-policy-ip-2-ipseclocalin] action pass
[DeviceA-security-policy-ip-2-ipseclocalout] vrf vpn2
[DeviceA-security-policy-ip-2-ipseclocalin] quit
Configure rules to permit the traffic between Host A and Host B:
# Configure a rule named trust-untrust to permit the packets from Host A to Host B.
[DeviceA-security-policy-ip] rule name trust-untrust
[DeviceA-security-policy-ip-3-trust-untrust] source-zone trust
[DeviceA-security-policy-ip-3-trust-untrust] destination-zone untrust
[DeviceA-security-policy-ip-3-trust-untrust] source-ip-subnet 10.1.1.0 24
[DeviceA-security-policy-ip-3-trust-untrust] destination-ip-subnet 10.1.2.0 24
[DeviceA-security-policy-ip-3-trust-untrust] action pass
[DeviceA-security-policy-ip-3-ipseclocalout] vrf vpn1
[DeviceA-security-policy-ip-3-trust-untrust] quit
# Configure a rule named untrust-trust to permit the packets from Host B to Host A.
[DeviceA-security-policy-ip] rule name untrust-trust
[DeviceA-security-policy-ip-4-untrust-trust] source-zone untrust
[DeviceA-security-policy-ip-4-untrust-trust] destination-zone trust
[DeviceA-security-policy-ip-4-untrust-trust] source-ip-subnet 10.1.2.0 24
[DeviceA-security-policy-ip-4-untrust-trust] destination-ip-subnet 10.1.1.0 24
[DeviceA-security-policy-ip-4-untrust-trust] action pass
[DeviceA-security-policy-ip-4-ipseclocalout] vrf vpn1
[DeviceA-security-policy-ip-4-untrust-trust] quit
[DeviceA-security-policy-ip] quit
5. Define the data flows to be protected:
# Configure an IPv4 advanced ACL to identify data flows from subnet 10.1.1.0/24 to subnet 10.1.2.0/24.
[DeviceA] acl advanced 3101
[DeviceA-acl-ipv4-adv-3101] rule permit ip vpn-instance vpn1 source 10.1.1.0 0.0.0.255 destination 10.1.2.0 0.0.0.255
[DeviceA-acl-ipv4-adv-3101] quit
6. Configure an IPsec transform set to specify the packet encapsulation mode, security protocols, and algorithms.
[DeviceA] ipsec transform-set tran1
[DeviceA-ipsec-transform-set-tran1] encapsulation-mode tunnel
[DeviceA-ipsec-transform-set-tran1] protocol esp
[DeviceA-ipsec-transform-set-tran1] esp encryption-algorithm aes-cbc-128
[DeviceA-ipsec-transform-set-tran1] esp authentication-algorithm sha1
[DeviceA-ipsec-transform-set-tran1] quit
7. Configure an IKE keychain to specify the key information used for IKE communication.
The preshared key used by both sides of the communication must be the same.
[DeviceA] ike keychain keychain1 vpn-instance vpn2
[DeviceA-ike-keychain-keychain1] pre-shared-key address 2.2.3.1 255.255.255.0 key simple 123456TESTplat&!
[DeviceA-ike-keychain-keychain1] quit
8. Configure an IKE profile to specify the security parameters used for setting up IKE SAs.
[DeviceA] ike profile profile1
[DeviceA-ike-profile-profile1] keychain keychain1
[DeviceA-ike-profile-profile1] match remote identity address 2.2.3.1 255.255.255.0 vpn-instance vpn2
[DeviceA-ike-profile-profile1] inside-vpn vpn-instance vpn1
[DeviceA-ike-profile-profile1] quit
9. Configure an IPsec policy, so as to establish the IPsec tunnel to protect data:
# Create an IKE-based IPsec policy entry, which specifies the ACL for IPsec, IPsec transform set, local and remote IP addresses, and IKE profile.
[DeviceA] ipsec policy map1 10 isakmp
[DeviceA-ipsec-policy-isakmp-map1-10] security acl 3101
[DeviceA-ipsec-policy-isakmp-map1-10] transform-set tran1
[DeviceA-ipsec-policy-isakmp-map1-10] local-address 2.2.2.1
[DeviceA-ipsec-policy-isakmp-map1-10] remote-address 2.2.3.1
[DeviceA-ipsec-policy-isakmp-map1-10] ike-profile profile1
[DeviceA-ipsec-policy-isakmp-map1-10] quit
10. Apply the IPsec policy to GigabitEthernet 1/0/2 to protect traffic on the interface.
[DeviceA] interface gigabitethernet 1/0/2
[DeviceA-GigabitEthernet1/0/2] ipsec apply policy map1
[DeviceA-GigabitEthernet1/0/2] quit
1. Assign IP addresses to interfaces:
# Assign an IP address to interface GigabitEthernet 1/0/1.
<DeviceB> system-view
[DeviceB] ip vpn-instance vpn1
[DeviceB-vpn-instance-vpn1] route-distinguisher 200:1
[DeviceB-vpn-instance-vpn1] quit
[DeviceB] interface gigabitethernet 1/0/1
[DeviceB-GigabitEthernet1/0/1] ip binding vpn-instance vpn1
[DeviceB-GigabitEthernet1/0/1] ip address 10.1.2.1 255.255.255.0
[DeviceB-GigabitEthernet1/0/1] quit
[DeviceB] ip vpn-instance vpn2
[DeviceB-vpn-instance-vpn2] route-distinguisher 200:2
[DeviceB-vpn-instance-vpn2] quit
[DeviceB] interface gigabitethernet 1/0/2
[DeviceB-GigabitEthernet1/0/2] ip binding vpn-instance vpn2
[DeviceB-GigabitEthernet1/0/2] ip address 2.2.3.1 255.255.255.0
[DeviceB-GigabitEthernet1/0/2] quit
# Assign IP addresses to other interfaces in the same way. (Details not shown.)
2. Configure settings for routing.
This example configures static routes, and the next hop in the routes is 2.2.3.2.
[DeviceB] ip route-static vpn-instance vpn1 10.1.1.0 24 vpn-instance vpn2 2.2.3.2
[DeviceB] ip route-static vpn-instance vpn2 2.2.2.1 24 2.2.3.2
3. Add interfaces to security zones.
[DeviceB] security-zone name trust
[DeviceB-security-zone-Trust] import interface gigabitethernet 1/0/1
[DeviceB-security-zone-Trust] quit
[DeviceB] security-zone name untrust
[DeviceB-security-zone-Untrust] import interface gigabitethernet 1/0/2
[DeviceB-security-zone-Untrust] quit
4. Configure a security policy:
Configure rules to permit traffic between the Untrust and Local security zones, so the devices can set up an IPsec tunnel:
# Configure a rule named ipseclocalout to allow Device B to send IPsec negotiation packets to Device A.
[DeviceB] security-policy ip
[DeviceB-security-policy-ip] rule name ipseclocalout
[DeviceB-security-policy-ip-1-ipseclocalout] source-zone local
[DeviceB-security-policy-ip-1-ipseclocalout] destination-zone untrust
[DeviceB-security-policy-ip-1-ipseclocalout] source-ip-host 2.2.3.1
[DeviceB-security-policy-ip-1-ipseclocalout] destination-ip-host 2.2.2.1
[DeviceB-security-policy-ip-1-ipseclocalout] action pass
[DeviceB-security-policy-ip-1-ipseclocalout] vrf vpn2
[DeviceB-security-policy-ip-1-ipseclocalout] quit
# Configure a rule named ipseclocalin to allow Device B to receive the IPsec negotiation packets sent from Device A.
[DeviceB-security-policy-ip] rule name ipseclocalin
[DeviceB-security-policy-ip-2-ipseclocalin] source-zone untrust
[DeviceB-security-policy-ip-2-ipseclocalin] destination-zone local
[DeviceB-security-policy-ip-2-ipseclocalin] source-ip-host 2.2.2.1
[DeviceB-security-policy-ip-2-ipseclocalin] destination-ip-host 2.2.3.1
[DeviceB-security-policy-ip-2-ipseclocalin] action pass
[DeviceB-security-policy-ip-2-ipseclocalout] vrf vpn2
[DeviceB-security-policy-ip-2-ipseclocalin] quit
Configure rules to permit traffic between Host B and Host A:
# Configure a rule named trust-untrust to permit the packets from Host B to Host A.
[DeviceB-security-policy-ip] rule name trust-untrust
[DeviceB-security-policy-ip-3-trust-untrust] source-zone trust
[DeviceB-security-policy-ip-3-trust-untrust] destination-zone untrust
[DeviceB-security-policy-ip-3-trust-untrust] source-ip-subnet 10.1.2.0 24
[DeviceB-security-policy-ip-3-trust-untrust] destination-ip-subnet 10.1.1.0 24
[DeviceB-security-policy-ip-3-trust-untrust] action pass
[DeviceB-security-policy-ip-3-ipseclocalout] vrf vpn1
[DeviceB-security-policy-ip-3-trust-untrust] quit
# Configure a rule named untrust-trust to permit the packets from Host A to Host B.
[DeviceB-security-policy-ip] rule name untrust-trust
[DeviceB-security-policy-ip-4-untrust-trust] source-zone untrust
[DeviceB-security-policy-ip-4-untrust-trust] destination-zone trust
[DeviceB-security-policy-ip-4-untrust-trust] source-ip-subnet 10.1.1.0 24
[DeviceB-security-policy-ip-4-untrust-trust] destination-ip-subnet 10.1.2.0 24
[DeviceB-security-policy-ip-4-untrust-trust] action pass
[DeviceB-security-policy-ip-4-ipseclocalout] vrf vpn1
[DeviceB-security-policy-ip-4-untrust-trust] quit
[DeviceB-security-policy-ip] quit
5. Define the data flows to be protected:
# Configure an IPv4 advanced ACL to identify data flows from subnet 10.1.2.0/24 to subnet 10.1.1.0/24.
[DeviceB] acl advanced 3101
[DeviceB-acl-ipv4-adv-3101] rule permit ip vpn-instance vpn1 source 10.1.2.0 0.0.0.255 destination 10.1.1.0 0.0.0.255
[DeviceB-acl-ipv4-adv-3101] quit
6. Configure an IPsec transform set to specify the packet encapsulation mode, security protocols, and algorithms.
The IPsec transform set settings at both sides of the IPsec tunnel must be the same.
[DeviceB] ipsec transform-set tran1
[DeviceB-ipsec-transform-set-tran1] encapsulation-mode tunnel
[DeviceB-ipsec-transform-set-tran1] protocol esp
[DeviceB-ipsec-transform-set-tran1] esp encryption-algorithm aes-cbc-128
[DeviceB-ipsec-transform-set-tran1] esp authentication-algorithm sha1
[DeviceB-ipsec-transform-set-tran1] quit
7. Configure an IKE keychain to specify the key information used for IKE communication.
The preshared key used by both sides of the communication must be the same.
[DeviceB] ike keychain keychain1 vpn-instance vpn2
[DeviceB-ike-keychain-keychain1] pre-shared-key address 2.2.2.1 255.255.255.0 key simple 123456TESTplat&!
[DeviceB-ike-keychain-keychain1] quit
8. Configure an IKE profile to specify the security parameters used for setting up IKE SAs.
[DeviceB] ike profile profile1
[DeviceB-ike-profile-profile1] keychain keychain1
[DeviceB-ike-profile-profile1] match remote identity address 2.2.2.1 255.255.255.0 vpn-instance vpn2
[DeviceB-ike-profile-profile1] inside-vpn vpn-instance vpn1
[DeviceB-ike-profile-profile1] quit
9. Configure an IPsec policy, so as to establish the IPsec tunnel to protect data:
# Create an IKE-based IPsec policy entry, which specifies the ACL for IPsec, IPsec transform set, local and remote IP addresses, and IKE profile.
[DeviceB] ipsec policy use1 10 isakmp
[DeviceB-ipsec-policy-isakmp-use1-10] security acl 3101
[DeviceB-ipsec-policy-isakmp-use1-10] transform-set tran1
[DeviceB-ipsec-policy-isakmp-use1-10] local-address 2.2.3.1
[DeviceB-ipsec-policy-isakmp-use1-10] remote-address 2.2.2.1
[DeviceB-ipsec-policy-isakmp-use1-10] ike-profile profile1
[DeviceB-ipsec-policy-isakmp-use1-10] quit
10. Apply the IPsec policy to GigabitEthernet 1/0/2 to protect traffic on the interface.
[DeviceB] interface gigabitethernet 1/0/2
[DeviceB-GigabitEthernet1/0/2] ipsec apply policy use1
[DeviceB-GigabitEthernet1/0/2] quit
# Initiate a connection from subnet 10.1.1.0/24 to subnet 10.1.2.0/24 to trigger IKE negotiation. After IPsec SAs are successfully negotiated by IKE, the traffic between the two subnets is IPsec-protected.
# Display IPsec SAs on Device A and Device B. This example uses Device A to verify the configuration.
[DeviceA] display ipsec sa
-------------------------------
Interface: GigabitEthernet1/0/2
-------------------------------
-----------------------------
IPsec policy: map1
Sequence number: 10
Alisa: map1-10
Mode: ISAKMP
-----------------------------
Tunnel id: 0
Encapsulation mode: tunnel
Perfect Forward Secrecy:
Inside VPN: vpn1
Extended Sequence Numbers enable: N
Traffic Flow Confidentiality enable: N
Transmitting entity: Initiator
Path MTU: 1443
Tunnel:
local address/port: 2.2.3.1/500
remote address/port: 2.2.2.1/500
Flow:
sour addr: 10.1.1.0/255.255.255.0 port: 0 protocol: ip
dest addr: 10.1.2.0/255.255.255.0 port: 0 protocol: ip
[Inbound ESP SAs]
SPI: 3769702703 (0xe0b1192f)
Connection ID: 90194313219
Transform set: ESP-ENCRYPT-AES-CBC-128 ESP-AUTH-SHA1
SA duration (kilobytes/sec): 1843200/3600
SA remaining duration (kilobytes/sec): 2300/797
Max received sequence-number: 1
Anti-replay check enable: Y
Anti-replay window size:
UDP encapsulation used for NAT traversal: N
Status: Active
[Outbound ESP SAs]
SPI: 3840956402 (0xe4f057f2)
Connection ID: 64424509441
Transform set: ESP-ENCRYPT-AES-CBC-128 ESP-AUTH-SHA1
SA duration (kilobytes/sec): 1843200/3600
SA remaining duration (kilobytes/sec): 2312/797
Max sent sequence-number: 1
UDP encapsulation used for NAT traversal: N
Status: Active
Device A
#
ip vpn-instance vpn1
route-distinguisher 100:1
#
ip vpn-instance vpn2
route-distinguisher 100:2
#
interface GigabitEthernet1/0/1
ip binding vpn-instance vpn1
ip address 10.1.1.1 255.255.255.0
#
interface GigabitEthernet1/0/2
ip binding vpn-instance vpn2
ip address 2.2.2.1 255.255.255.0
ipsec apply policy map1
#
security-zone name Trust
import interface GigabitEthernet1/0/1
#
security-zone name Untrust
import interface GigabitEthernet1/0/2
#
ip route-static vpn-instance vpn1 10.1.2.0 24 vpn-instance vpn2 2.2.2.2
ip route-static vpn-instance vpn2 2.2.3.0 24 2.2.2.2
#
acl advanced 3101
rule 0 permit ip vpn-instance vpn1 source 10.1.1.0 0.0.0.255 destination 10.1.2.0 0.0.0.255
#
ipsec transform-set tran1
encapsulation-mode tunnel
protocol esp
esp encryption-algorithm aes-cbc-128
esp authentication-algorithm sha1
#
ipsec policy map1 10 isakmp
transform-set tran1
security acl 3101
local-address 2.2.2.1
remote-address 2.2.3.1
ike-profile profile1
#
ike profile profile1
keychain keychain1
match remote identity address 2.2.3.1 255.255.255.0 vpn-instance vpn2
inside-vpn vpn-instance vpn1
#
ike keychain keychain1 vpn-instance vpn2
pre-shared-key address 2.2.3.1 255.255.255.0 key simple 123456TESTplat&!
#
security-policy ip
rule 0 name ipseclocalout
action pass
vrf vpn2
source-zone local
destination-zone untrust
source-ip-host 2.2.2.1
destination-ip-host 2.2.3.1
rule 1 name ipseclocalin
action pass
vrf vpn2
source-zone untrust
destination-zone local
source-ip-host 2.2.3.1
destination-ip-host 2.2.2.1
rule 2 name trust-untrust
action pass
vrf vpn1
source-zone trust
destination-zone untrust
source-ip-subnet 10.1.1.0 255.255.255.0
destination-ip-subnet 10.1.2.0 255.255.255.0
rule 3 name untrust-trust
action pass
vrf vpn1
source-zone untrust
destination-zone trust
source-ip-subnet 10.1.2.0 255.255.255.0
destination-ip-subnet 10.1.1.0 255.255.255.0
#
Device B
#
ip vpn-instance vpn1
route-distinguisher 200:1
#
ip vpn-instance vpn2
route-distinguisher 200:2
#
interface GigabitEthernet1/0/1
ip binding vpn-instance vpn1
ip address 10.1.2.1 255.255.255.0
#
interface GigabitEthernet1/0/2
ip binding vpn-instance vpn2
ip address 2.2.3.1 255.255.255.0
ipsec apply policy use1
#
security-zone name Trust
import interface GigabitEthernet1/0/1
#
security-zone name Untrust
import interface GigabitEthernet1/0/2
#
ip route-static vpn-instance vpn1 10.1.1.0 24 vpn-instance vpn2 2.2.3.2
ip route-static vpn-instance vpn2 2.2.2.0 24 2.2.3.2
#
acl advanced 3101
rule 0 permit ip vpn-instance vpn1 source 10.1.2.0 0.0.0.255 destination 10.1.1.0 0.0.0.255
#
ipsec transform-set tran1
encapsulation-mode tunnel
protocol esp
esp encryption-algorithm aes-cbc-128
esp authentication-algorithm sha1
#
ipsec policy use1 10 isakmp
transform-set tran1
security acl 3101
local-address 2.2.3.1
remote-address 2.2.2.1
ike-profile profile1
#
ike profile profile1
keychain keychain1
match remote identity address 2.2.2.1 255.255.255.0 vpn-instance vpn2
inside-vpn vpn-instance vpn1
#
ike keychain keychain1 vpn-instance vpn2
pre-shared-key address 2.2.2.1 255.255.255.0 key simple 123456TESTplat&!
#
security-policy ip
rule 0 name ipseclocalout
action pass
vrf vpn2
source-zone local
destination-zone untrust
source-ip-host 2.2.3.1
destination-ip-host 2.2.2.1
rule 1 name ipseclocalin
action pass
vrf vpn2
source-zone untrust
destination-zone local
source-ip-host 2.2.2.1
destination-ip-host 2.2.3.1
rule 2 name trust-untrust
action pass
vrf vpn1
source-zone trust
destination-zone untrust
source-ip-subnet 10.1.2.0 255.255.255.0
destination-ip-subnet 10.1.1.0 255.255.255.0
rule 3 name untrust-trust
action pass
vrf vpn1
source-zone untrust
destination-zone trust
source-ip-subnet 10.1.1.0 255.255.255.0
destination-ip-subnet 10.1.2.0 255.255.255.0
#
