Web方式：基于接口的并发连接限制典型配置

使用版本

本举例是在T5030的R9900版本版本上进行配置和验证的。

组网需求

如下图所示，Host A、Host B、Host C所在网络的出口设备需要使用并发连接限制功能，实现保护内部网络及网络资源。具体需求如下：

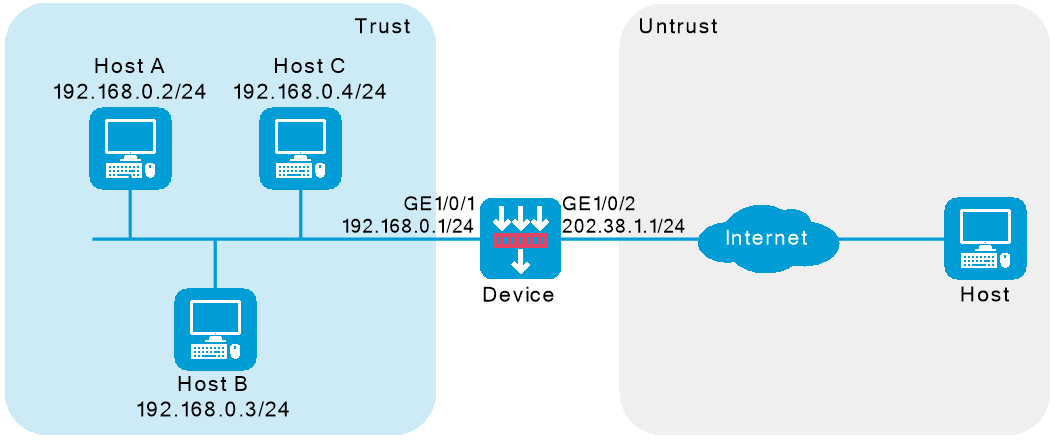

图-1 并发连接限制配置组网图

配置步骤

  1. 配置接口的IP地址

    # 选择“网络 > 接口与VRF > 接口”，进入接口配置页面。

    # 单击接口GE1/0/1右侧的<编辑>按钮，配置如下。

    • 安全域：Trust

    • 选择“IPv4地址”页签，配置IP地址/掩码：192.168.0.1/24

    • 其他配置项使用缺省值

    # 单击<确定>按钮，完成接口IP地址和安全域的配置。

    # 按照同样的步骤配置接口GE1/0/2，配置如下。

    • 加入到安全域：Untrust

    • IP地址/掩码：202.38.1.1/24

    • 其他配置项使用缺省值

  2. 配置安全策略

    # 选择“策略 > 安全策略> 安全策略”，单击<新建>按钮，选择新建策略，进入新建安全策略页面。

    # 新建安全策略，并进行如下配置：

    • 名称：test-a

    • 类型：IPv4

    • 源安全域：Trust

    • 目的安全域：Untrust

    • 源IPv4地址：192.168.0.0/24

    • 目的IPv4地址：202.38.1.0/24

    • 动作：允许

    • 其他配置项使用缺省值

    # 单击<确定>按钮，完成安全策略的配置。

  3. 配置并发连接限制策略

    # 选择“策略 > 主动防护 > 并发连接限制”，进入并发连接限制策略配置页面。

    # 单击<新建>按钮，配置并发连接限制策略1，允许192.168.0.0/24网段的全部主机最多只能与外网建立100000条连接，超过100000时，需要等连接数恢复到95000以下才允许建立新的连接，配置如下。

    图-2 新建并发连接限制策略1

    # 单击<确定>按钮，开始新建规则，配置如下。

    • 规则编号：1

    • ACL：2000。ACL的规则为允许源IP地址为192.168.0.0/24网段

    • 并发连接限制的触发限制阈值为100000，解除限制阈值为95000

    图-3 新建并发连接限制规则

    # 取消继续新建下一条规则后的复选框，单击<确认>按钮，完成并发连接限制策略1的配置。

    # 单击<新建>按钮，配置并发连接限制策略2，允许192.168.0.0/24网段的每台主机最多只能与外网建立100条连接，超过100时，需要等连接数恢复到95以下才允许建立新的连接，配置如下。

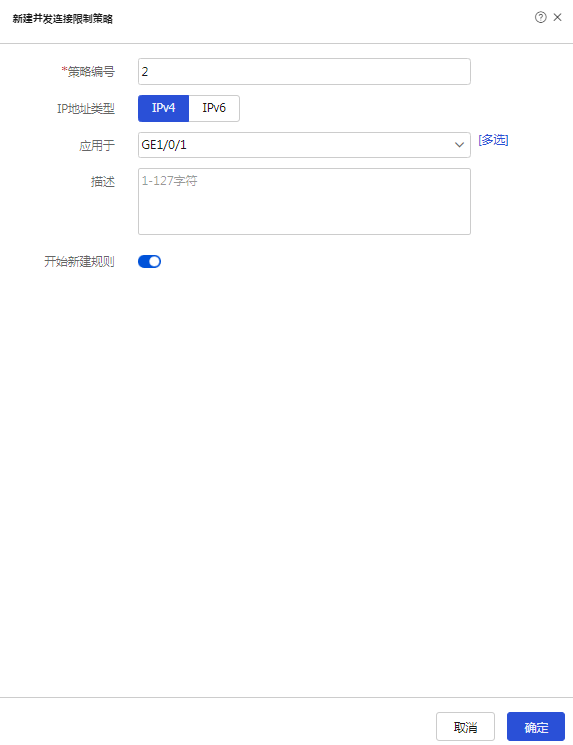

    图-4 新建并发连接限制策略2

    # 单击<确定>按钮，开始新建规则，配置如下。

    • 规则编号：1

    • ACL：2000

    • 并发连接限制的触发限制阈值为100，解除限制阈值为95

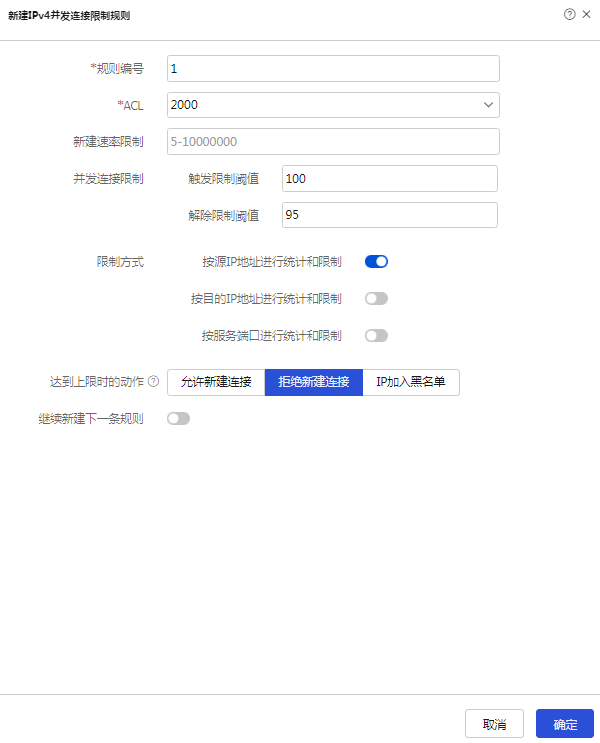

    图-5 新建并发连接限制规则

    # 取消继续新建下一条规则后的复选框，单击<确认>按钮，完成并发连接限制策略2的配置。配置完成后如下图所示：

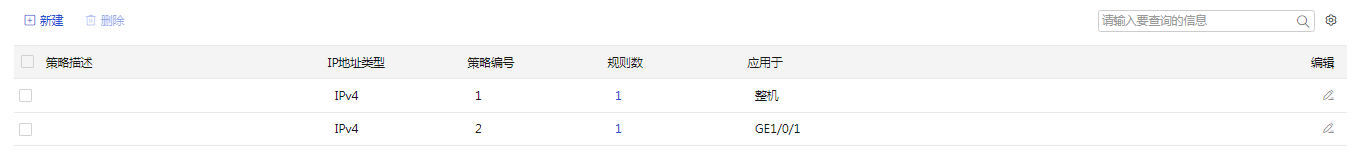

    图-6 显示并发连接限制策略配置

验证配置

192.168.0.0/24网段的全部主机最多只能与外网建立100000条连接且192.168.0.0/24网段的每台主机最多只能与外网建立100条连接。
