网络诊断

用于检查从设备到达目标主机所经过的路由情况。

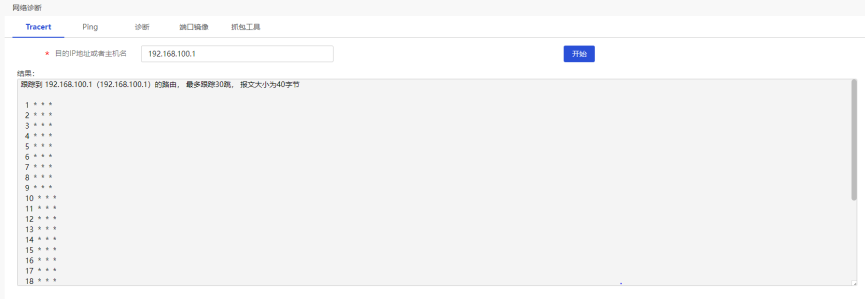

页面向导：[系统工具/网络诊断/Tracert]

表-1 页面参数描述

用于检测网络，测试另一台设备或主机是否可达。

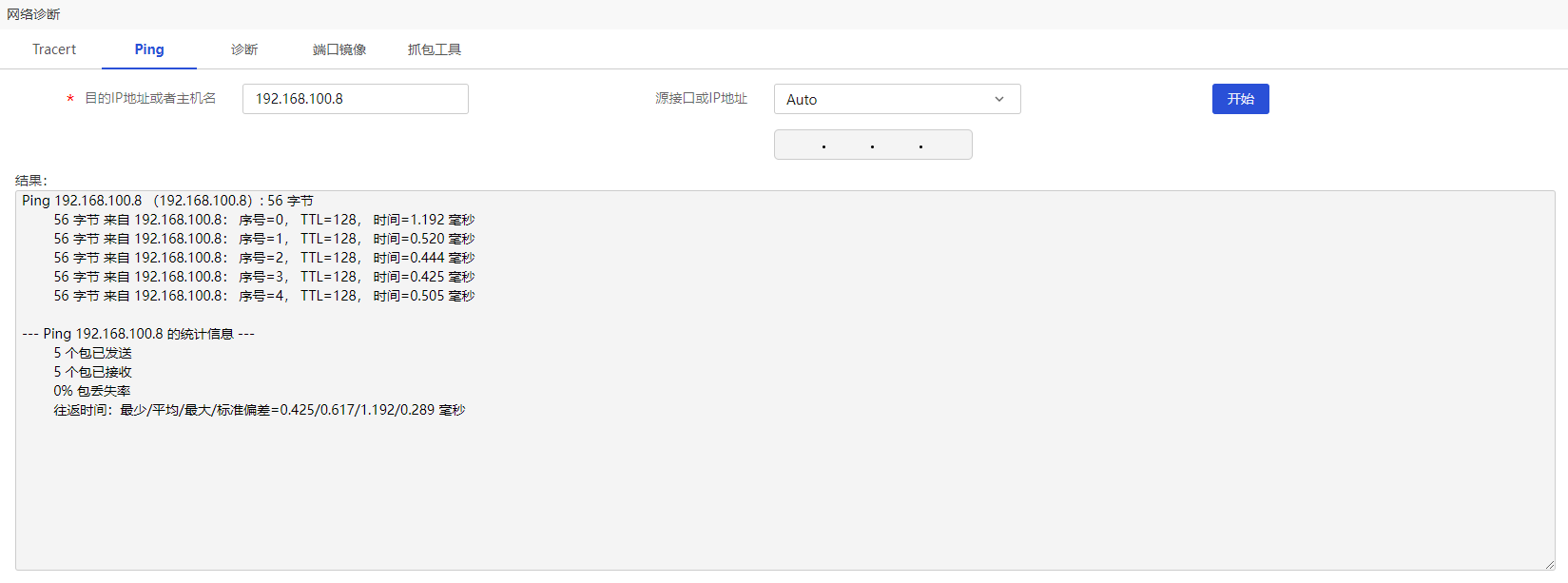

页面向导：[系统工具/网络诊断/Ping]

表-2 页面参数描述

页面参数	描述
目的IP地址或者主机名	输入需要Ping的目的IP地址或者主机名
源接口或IP地址	输入需要Ping的源接口或IP地址
结果	显示检测的过程和结果，说明网络发包的测试情况和与测试主机的往返平均时延

诊断信息为各功能模块的运行信息，用于定位问题。设备会将该信息以压缩文件的形式自动保存到您的终端设备。

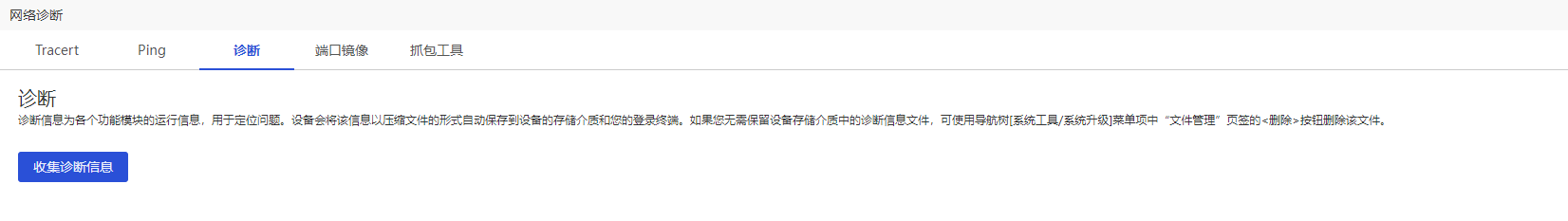

页面向导：[系统工具/网络诊断/诊断]

单击<收集诊断信息>按钮，开始收集诊断信息

表-3 页面参数描述

页面参数	描述
收集诊断信息	系统开始收集诊断信息

用于将被镜像端口的报文自动复制到镜像端口，实时提供各端口传输状况的详细信息，方便网络管理人员进行流量监控、性能分析和故障诊断。

页面向导：[系统工具/网络诊断/端口镜像]

表-4 页面参数描述

页面参数	描述
二层镜像	选择“二层镜像”，源设备与目的设备之间通过二层网络进行连接
三层镜像	选择“三层镜像”，源设备与目的设备之间通过三层网络进行连接
源端口	选择镜像的源端口，即被监测的端口
方向	选择镜像的方向：若选择“入方向”，表示仅复制源端口收到的报文若选择“出方向”，表示仅复制源端口发出的报文若选择“双方向”，表示对源端口收到和发出的报文都进行复制
+	完成“接口”和“方向”配置项的选择后，单击“+”图标，添加镜像的源端口。可根据需要添加多个镜像的源端口
目的端口	选择镜像的目的端口，即与数据监测设备相连的端口

用于抓取网络数据报文，以便更有效地分析网络故障。

使用该功能前，请确保存储介质上有足够的空间存储抓包文件，否则会因为存储空间不够导致抓包任务提前终止。

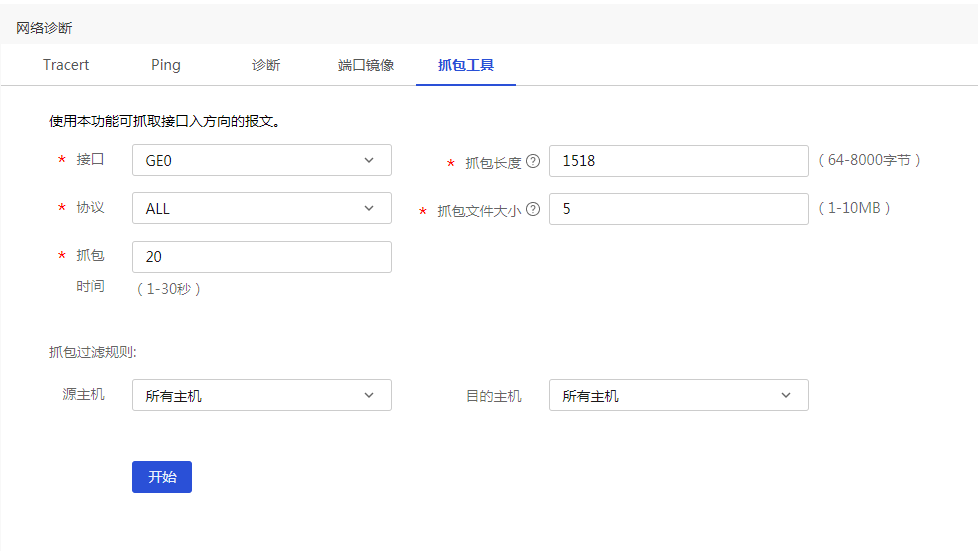

页面向导：[系统工具/网络诊断/抓包工具]

表-5 页面参数描述

页面参数	描述
接口	选择需要抓取数据的接口，支持当前路由器的所有WAN接口
抓包长度	输入tcpdump数据包的抓取长度，单位为字节。如果数据包长度大于此数值，数据包将会被截断。需要注意的是，采用长的抓取长度，会增加包的处理时间，并且会减少tcpdump可缓存的数据包的数量，从而会导致数据包的丢失。所以，在能抓取我们想要的包的前提下，抓取长度越小越好
协议	选择需要过滤的协议类型。如果选择ALL，将抓取当前接口下所有报文
抓包文件大小	输入抓取报文的大小，单位为MB
抓包时间	输入抓包的持续时长，单位为秒
源主机	选择抓取报文时过滤发出或者接收报文的源主机
目的主机	选择抓取报文时过滤发出或者接收报文的目的主机
所有主机	对源或者目的主机进行过滤，即抓取所有的源/目的主机的报文
IP地址过滤	需要设置主机的IP地址，选择此项时，需设置主机的IP地址
MAC地址过滤	需要设置主机的MAC地址，选择此项时，需设置主机的MAC地址
开始	系统开始进行抓包。抓包的过程和当前抓取的分组数显示在当前页面
取消	在抓包的过程中，您可以单击<取消>按钮，终止当前的操作，并导出抓取的文件“flash--packetCapture.pcap”
