整网管理

仅MSR610、MSR830-10HI-GL设备支持整网管理。

UWEB管理系统是一款轻量级Web网管平台，它采用SmartMC（Smart Management Center，智能管理中心）技术集中管理和维护网络边缘大量分散的网络设备。这些网络设备只要二层报文以及VLAN 1内的报文能够互通，且开启了SmartMC功能，组网设备自动竞选出管理设备（也称为TM，Topology master），即可自动组成SmartMC网络。

在SmartMC网络中，所有网络设备称为成员设备。其中，有且仅有一台管理设备TM，其它成员设备为被管理设备（也称为TC，Topology client）。UWEB管理系统运行在TM上。用户使用Web登录终端连接管理设备TM，打开Web浏览器，在浏览器中输入网址quicknet.h3c.com即可访问UWEB管理系统，并按照页面引导进行开局。开局过程中，用户可以查看网络状态，完成整网管理密码、时区等配置，所有配置会整网下发给SmartMC网络的所有成员设备并生效。

UWEB管理系统通过SmartMC协议报文发现成员设备，所以，UWEB管理系统上显示的设备均为二层互通，且开启了SmartMC功能的设备。为方便管理，UWEB管理系统将整个网络分为“我的网络”和“其它网络”。全网的设备数量等于“我的网络”中设备的数量加上“其它网络”中设备的数量。“我的网络”由TM以及在TM上注册的TC组成。“其它网络”则由开启了SmartMC功能，但未在TM上注册的设备组成。

开局配置指导

第一步 进入开局配置的功能介绍页面

通过以下两种方式可以开启开局配置：

在功能介绍页面了解UWEB管理系统的功能和样貌后，点击<开始配置>按钮，进入联网与设备页面。

第二步 联网与设备页面配置

通过联网与设备页面了解SmartMC网络中设备的信息，点击<下一步>按钮，进入完善设备信息页面。

联网与设备页面会显示：

  • 使用“添加至我的网络”功能，会使用用户输入的管理密码和待加入的设备建立内部管理通道，将设备重置（即恢复到出厂状态）后，再加入“我的网络”。

  • 设备重置后，能否加入“我的网络”，与设备的软件版本以及出厂配置有关。如果加入“我的网络”失败，可通过升级设备软件，对设备进行必须配置后，再次加入。

当停留在联网与设备页面，二层网络中有设备接入或者离开时，联网与设备页面不会自动刷新，请点击联网与设备页面的<重新发现>按钮，UWEB管理系统会立即获取网络信息，并刷新联网与设备页面。

新设备加入并注册到SmartMC网络需要一定时间，所以，新设备接入SmartMC网络时，立即点击<重新发现>按钮如果不能发现新设备，请稍后重试。

图-1 联网与设备配置

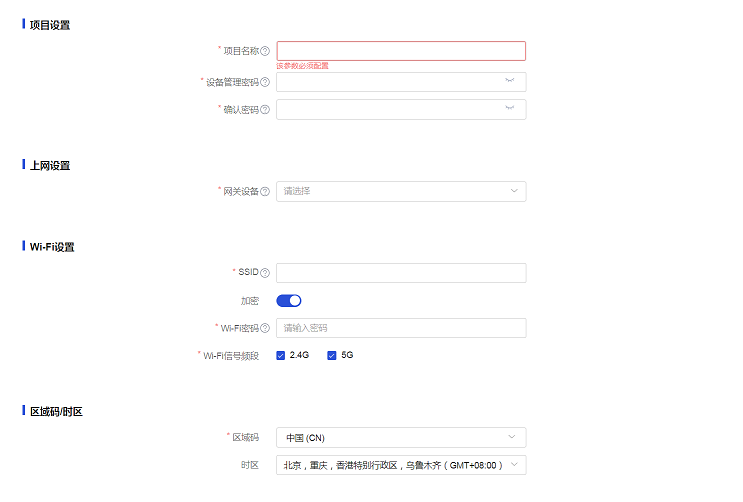

第三步 完善整网信息

完善整网信息，点击<完成配置>按钮，进入完成配置页面。

完善设备信息页面可配置项目参数、上网设置、Wi-Fi配置和区域码/时区。

图-2 完善整网信息

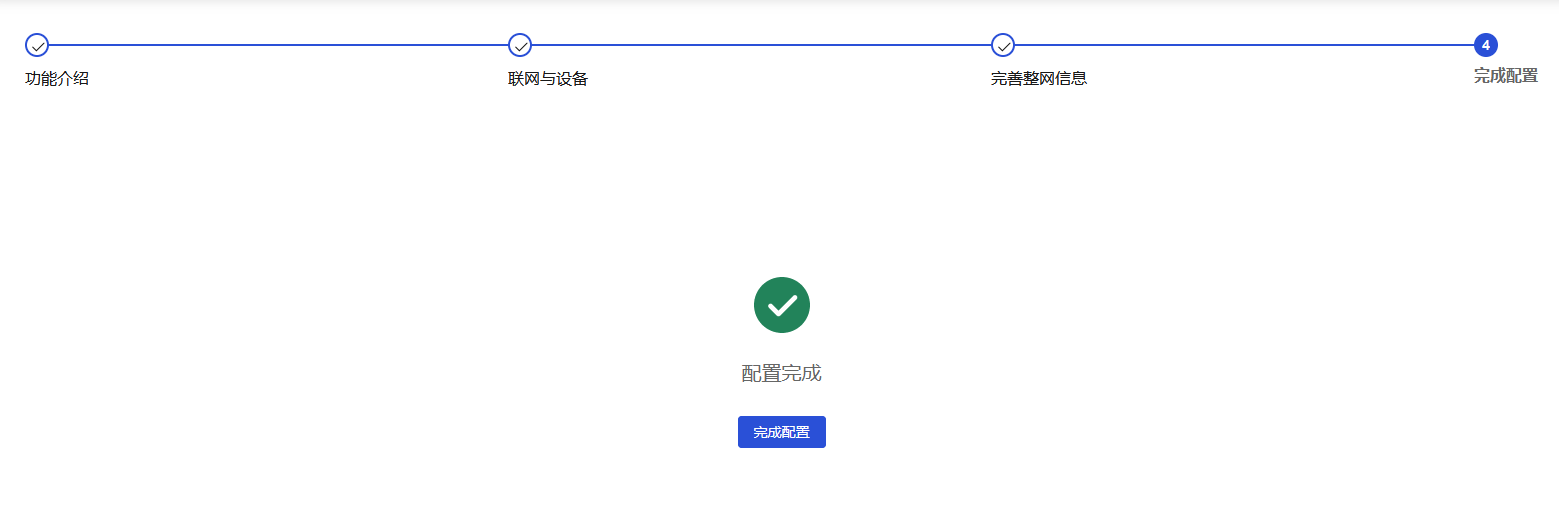

第四步 完成配置

如果配置下发成功，设备会给出提示，点击<完成配置>按钮，进入概览页面，完成开局配置。

如果配置下发失败，点击<完成配置>按钮，进入概览页面。用户可以再次点击“开局配置引导”图标，重新进行开局。如果失败原因为WAN口配置失败，可以点击[整网配置/WAN配置]菜单，进入WAN配置页面，修改WAN配置。

图-3 完成配置

一键上云

简介

本功能可将设备直接绑定到H3C云简网络平台。

配置注意事项

如果您没有云简网络平台账号，需要先进行注册，完成注册后再使用本功能完成一键上云操作。

配置步骤

  1. 点击Web页面右上角的 “一键上云”图标，系统将弹出H3C云简网络登录页面。

  2. 输入云简网络平台的用户名和密码，点击<一键上云>按钮，设备将被云简网络平台纳管。

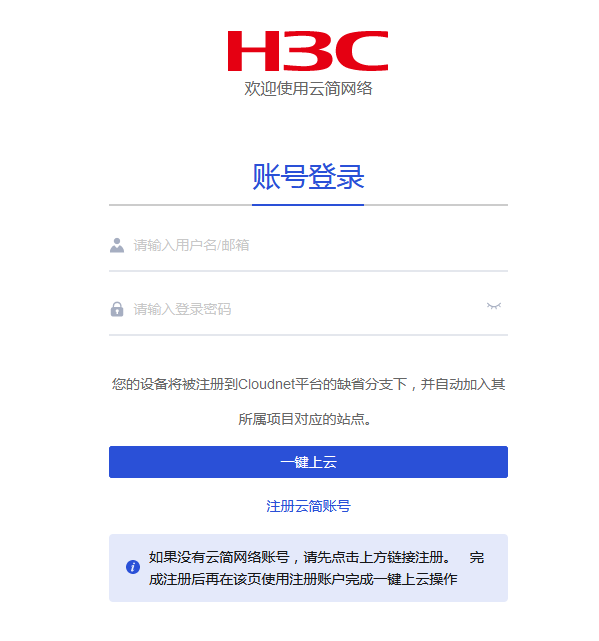

图-4 一键上云

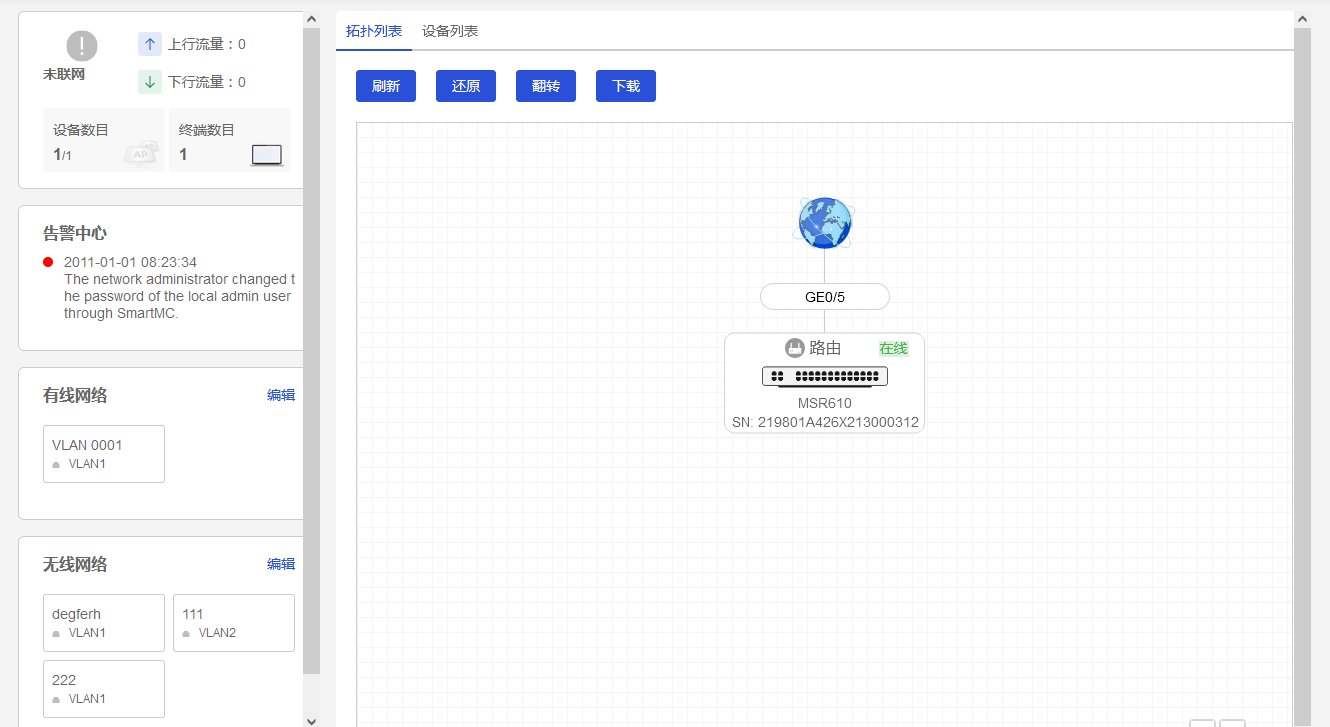

概览

简介

本功能用于显示SmartMC网络的整体状态和数据，以便网络管理员维护SmartMC网络。

整网数据显示

概览页面的整网数据显示区域会显示以下参数：

图-5 整网数据显示

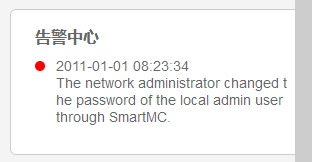

告警中心

概览页面的告警中心区域会显示设备运行过程中生成的重要告警信息，以便网络管理员及时了解信息，维护SmartMC网络。

图-6 告警中心

有线网络

概览页面的有线网络区域用于显示SmartMC网络的VLAN配置。

单击有线网络区域的编辑按钮，可前往[整网配置/有线网络]菜单的有线网络配置页面添加VLAN。

无线网络

概览页面的无线网络区域用于显示SmartMC网络的无线服务配置。

单击无线网络区域的编辑按钮，可前往[整网配置/无线服务]菜单的无线服务配置页面添加无线服务。

拓扑列表

点击概览页面的拓扑列表页签，可以：

拓扑列表专为网络管理员使用UWEB管理系统管理SmartMC网络而设计。拓扑列表只展示当前UWEB管理系统管理的设备。若设备不在拓扑列表中出现，可能是因为设备尚未加入“我的网络”，或已加入但由于软件版本不兼容，无法被UWEB系统完全管理。

  • 如果设备未加入“我的网络”，可单击导航树中[设备管理]菜单项，进入设备管理配置页面。点击设备管理配置页面的<添加设备>按钮，可将“其它网络”的设备添加到“我的网络”。

  • 如果设备因为软件版本不兼容未能被UWEB管理系统纳管，可点击概览页面的设备列表页签，使用<升级>按钮升级设备。

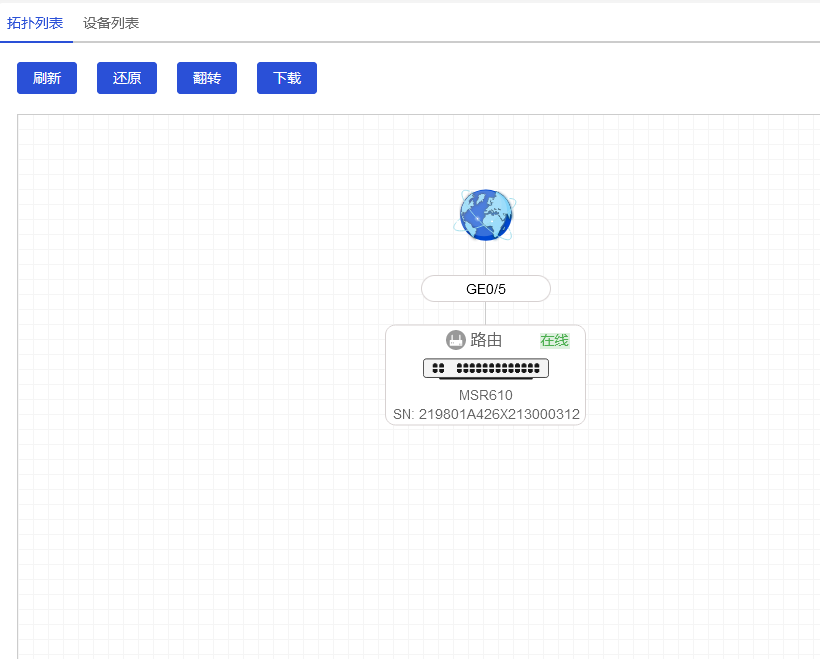

图-7 拓扑列表

设备列表

点击概览页面的设备列表页签可查看SmartMC网络中所有成员设备的信息，包括设备的序列号、设备名称、在线状态、设备类型、设备型号、IP地址、MAC地址、软件版本。其中，在线状态取值包括：

在概览页面的设备列表页签，网络管理员还可以执行以下操作：

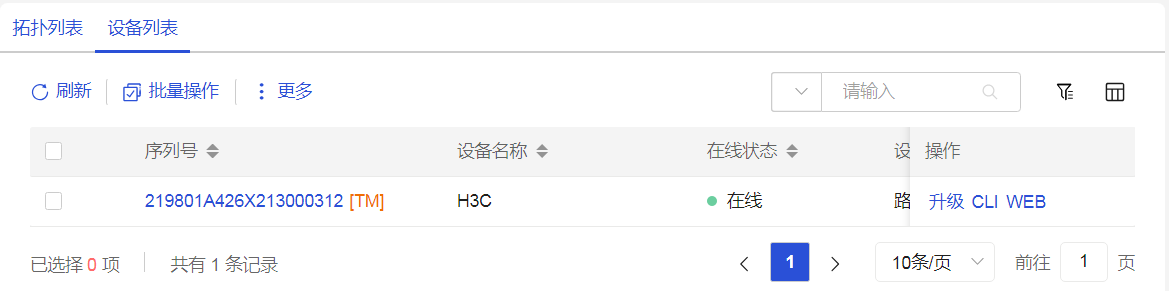

图-8 设备列表

整网配置

WAN配置

简介

通常情况下，外网指的就是广域网（WAN，Wide Area Network），广域网是覆盖地理范围相对较广的数据通信网络，Internet就是一个巨大的广域网。

通常在设备上会有多个WAN接口，通过配置WAN接口可以实现设备访问外网。

配置需求

设备通过物理接口接入广域网时，需要对接口的参数进行配置。

配置步骤

  1. 单击导航树中[整网配置/WAN配置]菜单项，进入WAN配置页面。

  2. 在“选择接口”配置项处，选择接口所在的框号和槽号。选择框号和槽号后，接口面板中会显示对应的接口。接口面板中的接口可以根据接口类型筛选。缺省情况下，显示所有类型的接口。

    • 如果选择“全部”，则会在接口显示框中亮显所有类型的接口。

    • 如果选择“LAN”，则仅在接口显示框中亮显LAN类型的接口。

      注意

      选择LAN类型的接口进行配置时，需将接口切换成WAN类型；切换接口类型会清空该接口的当前配置，请确保在不影响网络连通性的情况下操作。

    • 如果接口类型选择“WAN”，则仅在接口显示框中亮显WAN类型的接口。

  3. 在接口面板上选择接口。选择接口后，接口面板下方会显示当前接口的名称。

  4. 点击接口名称后面的“编辑”图标，配置接口的联网参数。不同上网方式下可配置的联网参数不同。

    • 上网方式为宽带：

      • 在“上网方式”配置项处，选择当前接口的上网方式为“宽带”，处于该方式的接口将通过PPPoE拨号获取IP地址。

      • 在“账号”配置项处，输入运营商提供的宽带接入用户名。

      • 在“密码”配置项处，输入运营商提供的宽带接入密码。

      • 在“MTU”配置项处，输入接口允许通过的MTU（Maximum Transmission Unit，最大传输单元）的大小。

      • 在“TCP MSS”配置项处，输入设备接口的TCP报文段的最大长度。

    • 上网方式为静态IP：

      • 在“上网方式”配置项处，选择当前接口的上网方式为“静态IP”，处于该方式的接口需要手工配置IP地址。

      • 在“网关”配置项处，输入接入广域网的网关地址。

      • 在“DNS服务器”配置项处，输入接入广域网的DNS服务器地址。点击“+”按钮，可以添加DNS服务器，点击“-”按钮，可以删除DNS服务器。

      • 在“MTU”配置项处，输入接口允许通过的MTU（Maximum Transmission Unit，最大传输单元）的大小。

      • 在“IP地址”配置项处，输入接入广域网的固定IP地址。

      • 在“子网掩码”配置项处，输入IP地址的掩码或掩码长度，例如255.255.255.0或24。

      • 在“TCP MSS”配置项出，输入设备接口的TCP报文段的最大长度。

    • 上网方式为DHCP：

      • 在“上网方式”配置项处，选择当前接口的上网方式为“DHCP”，处于该方式的接口将自动从DHCP服务器获取接入广域网的公网IP地址。

      • 在“MTU”配置项处，输入接口允许通过的MTU（Maximum Transmission Unit，最大传输单元）的大小。

      • 在“TCP MSS”配置项出，输入设备接口的TCP报文段的最大长度。

  5. 点击<保存>按钮，临时保存当前接口配置。若需要修改接口的配置，可以通过<取消>按钮清空当前接口的配置，再重新配置接口参数。

  6. 在多WAN场景中，需要配置多个WAN接口，请重复步骤2、3、4、5，选择并配置另外一个WAN口。

  7. 点击<下一步>按钮，进入配置确认页面。

  8. 确认配置无误后，点击<完成>按钮，完成WAN配置。

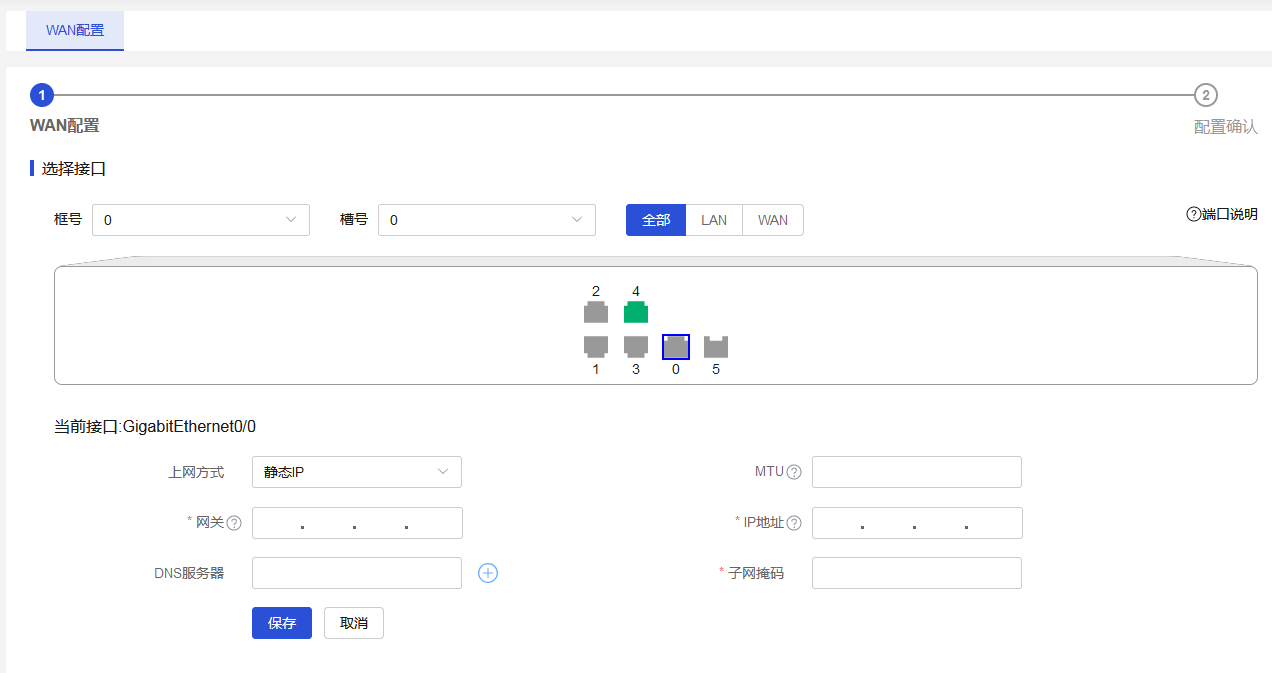

图-9 WAN配置

有线网络

简介

有线网络功能主要用于显示、新增和编辑UWEB管理系统网络中的业务VLAN。业务VLAN指的是UWEB管理系统网络中用于传输业务流量的VLAN。如下图所示，如果网络规划中需要将图像业务和数据业务分开，可以使用有线网络功能：

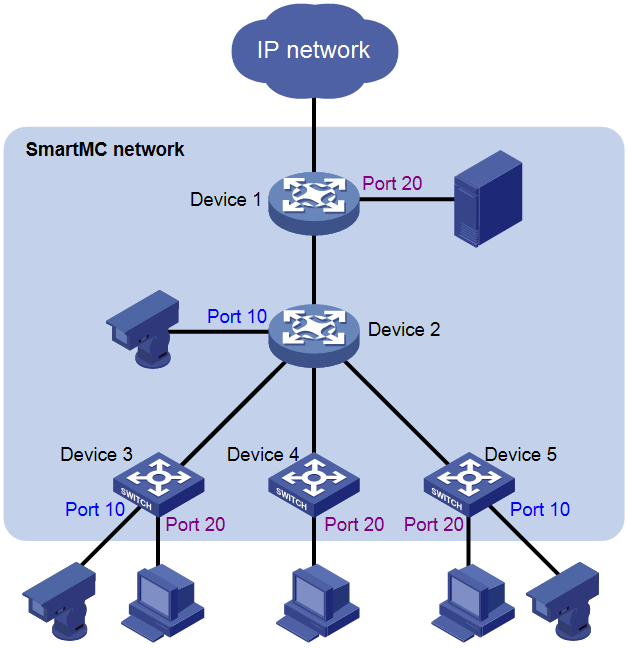

图-10 UWEB管理系统有线网络规划图

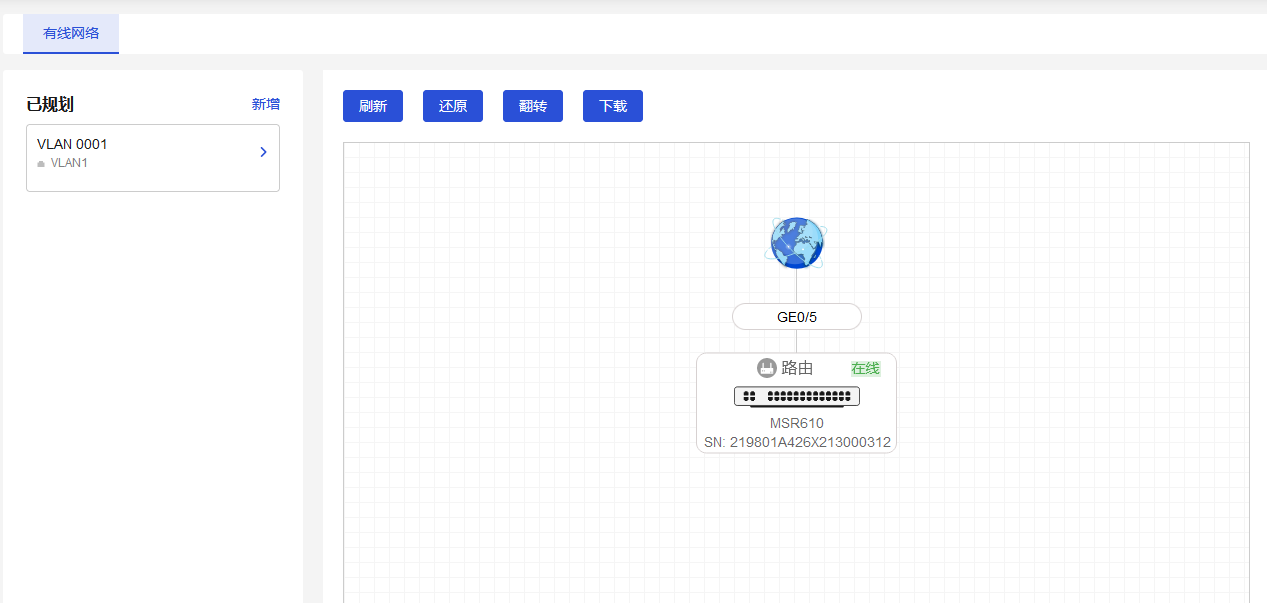

显示UWEB管理系统网络拓扑

  1. 单击导航树中[整网配置/有线网络]菜单项，进入有线网络页面。

  2. 在右侧区域，查看UWEB管理系统网络拓扑。可查看的信息包括：设备间相连的接口的类型和编号、设备的类型（路由器、交换机等）设备的型号、设备的序列号SN、设备的在线/离线状态。

  3. 点击<刷新>按钮，可立即刷新UWEB管理系统网络拓扑。以便有新设备加入UWEB管理系统网络时，能立即发现新设备。

  4. 点击<翻转>按钮，可将当前UWEB管理系统网络拓扑横向展示。缺省情况下，UWEB管理系统网络拓扑纵向展示，网络出口设备在最上面。

  5. 点击<还原>按钮，可将横向展示的UWEB管理系统网络拓扑还原成纵向展示。

  6. 点击<下载>按钮，可将当前UWEB管理系统网络拓扑以图片的形式保存到Web登录终端。

图-11 显示UWEB管理系统拓扑网络

显示业务VLAN

  1. 单击导航树中[整网配置/有线网络]菜单项，进入有线网络页面。

  2. 在已规划区域，查看UWEB管理系统网络中已配置的业务VLAN。可查看的信息包括：VLAN编号、网关地址、DHCP地址池、地址租期、地址已使用（已使用的地址个数/可分配的地址总数）。

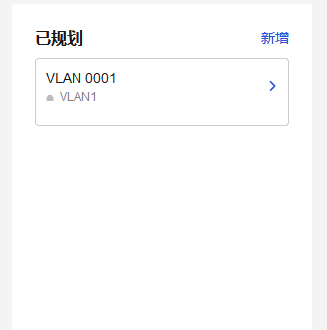

图-12 显示业务VLAN

新增业务VLAN

  1. 单击导航树中[整网配置/有线网络]菜单项，进入有线网络页面。

  2. 点击已规划区域的<新增>按钮，新增业务VLAN。

  3. 配置业务参数。

    当指定某台成员设备作为UWEB管理系统网络的网关设备时（在开局配置引导中，将上网设置中的网关设备指定为UWEB管理系统网络中的某台设备），可配置的参数包括：

    • 业务备注：填写VLAN的描述信息。

    • VLAN ID：VLAN标识。

    • 地址池服务器：设备的SN码。

      该配置项的取值为UWEB管理系统网络网关设备的IP地址。该设备会同时作为UWEB管理系统网络的网关和DHCP服务器，为成员设备的VLAN接口以及终端分配IP地址。

    • 网关地址：表示网关设备上对应VLAN接口的IP地址。

      请将UWEB管理系统网络连接的终端的网关地址设置为该地址。

    • 掩码：表示网关设备上对应VLAN接口的IP地址掩码。

    • DHCP地址池：表示在DHCP服务器的对应VLAN接口下，应用DHCP地址池。

      只有在VLAN接口下应用DHCP地址池，DHCP服务器才能将地址池中的地址分配给成员设备上的VLAN接口以及终端。如果不启用DHCP地址池，则网络管理员需要手工为成员设备上的VLAN接口以及终端配置IP地址。

    • 地址池：DHCP服务器为该VLAN内的设备自动分配的IP地址起始值和结束值。

      请根据终端数量和UWEB管理系统网络中成员设备的数量计算IP地址池中的地址的数量。客户端从地址池中获取IP地址，若池被用完客户端将获取不到IP地址。

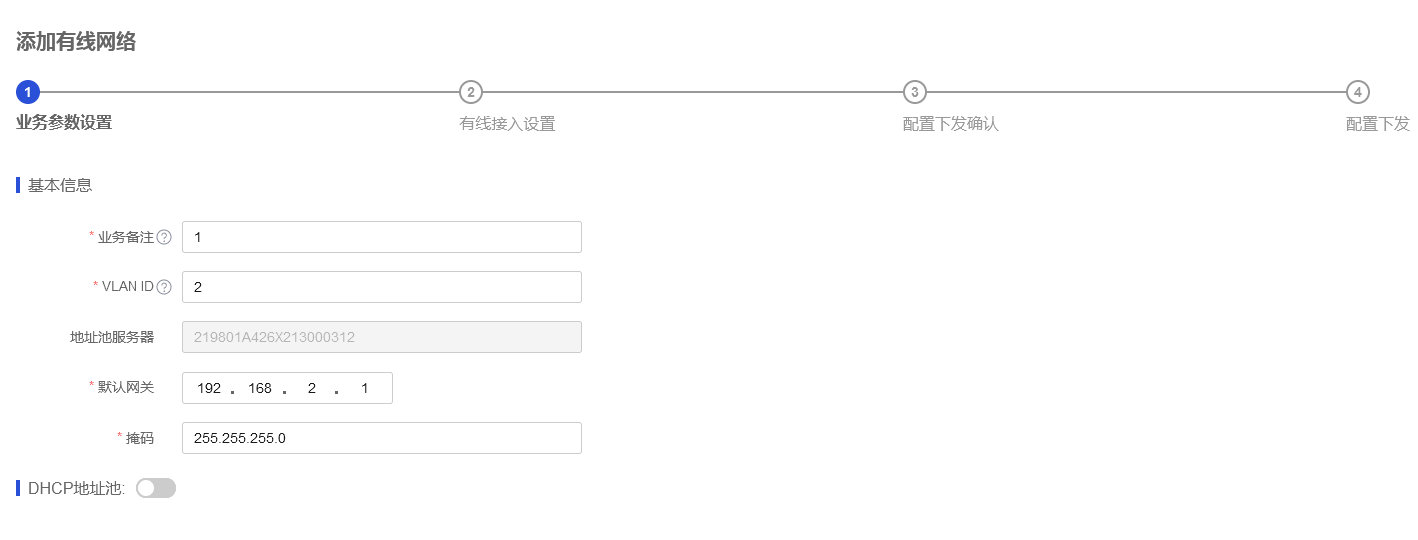

图-13 业务参数设置

  1. 业务参数配置完毕后，点击<下一步>按钮，进入有线接入设置页面。

    1. 单击左边拓扑图中的设备，可以选中/取消选中这台设备。选中的设备会显示在右边的配置区域，可以将这个设备上选中的二层以太网接口以Access方式加入创建的VLAN。取消选中设备，右边的配置框中会取消显示该设备。

    2. 点击<重新选择设备>按钮，也会取消选中设备（设备就会从右边的配置区域删除）。

    3. 需要先选择接口板所在的框号和槽号，下面才能显示接口面板，才能选择接口。

  2. 单击拓扑图中连接了业务终端的成员设备，该成员设备将出现在Web页面右侧的配置栏。

    1. 选中该设备上连接业务终端的接口。

    2. 单击拓扑图中其它连接了业务终端的成员设备，该成员设备也将出现在Web页面右侧的配置栏。

    3. 选中该设备上连接业务终端的接口。

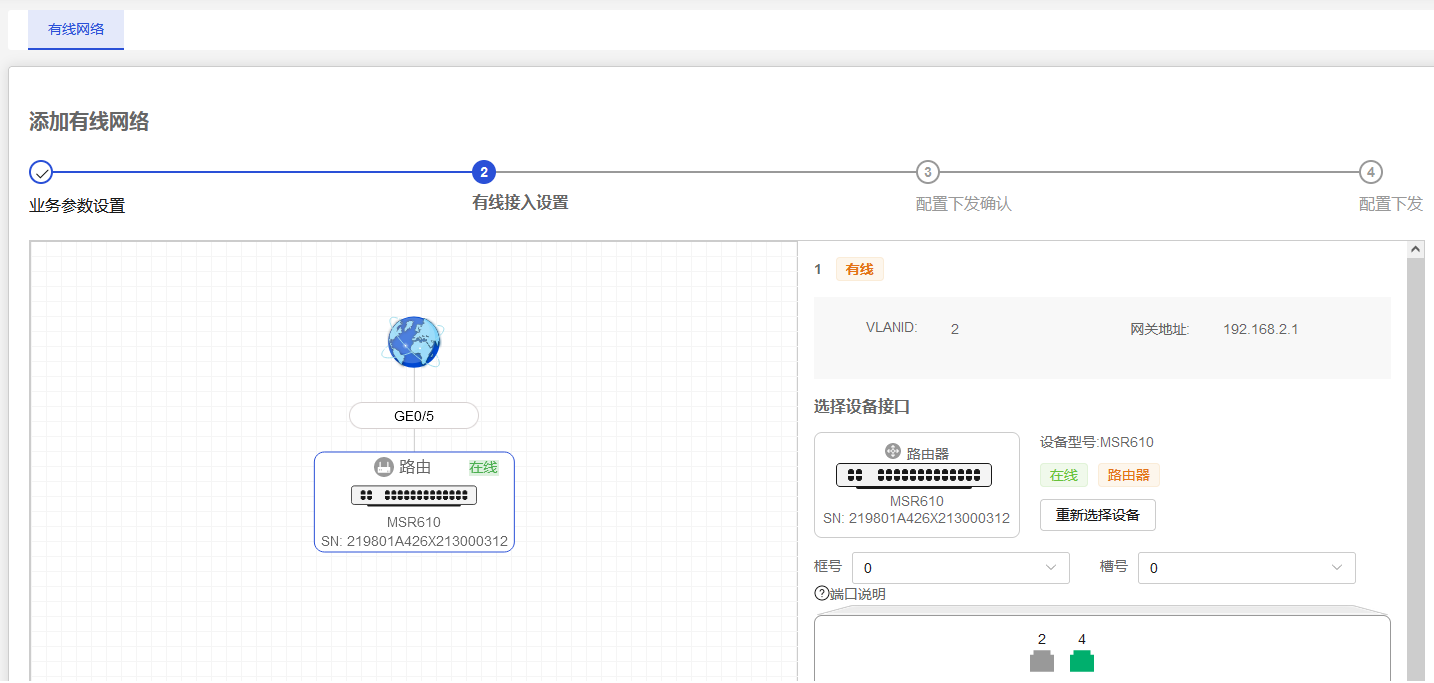

图-14 添加有线网络

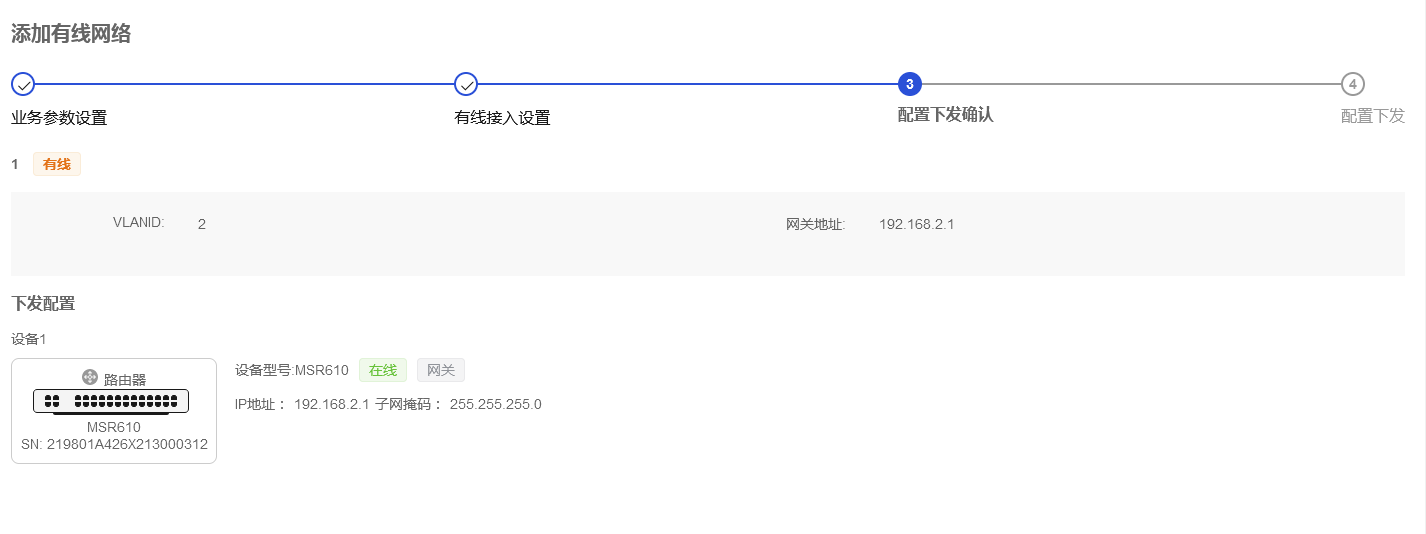

  1. 所有和业务终端相连的接口选中完毕后，点击<下一步>按钮，进入配置确认下发页面。

  2. 确认即将下发的配置，如果发现配置错误，可点击<上一步>按钮，返回上一个页面进行修改。如果确认配置无误，请点击<确认并下发>按钮，确认下发配置。

  3. 当业务终端设备的二层以太网接口以Access方式加入网络，并创建缺省VLAN时，UWEB管理系统会自动为业务传输经过的其他成员设备创建相同的VLAN，允许业务报文通过。

图-15 配置下发确认

  1. 如果配置下发成功，请点击<完成>按钮，完成配置；如果配置下发失败，请记录下发失败的项，点击<完成>按钮，完成配置。下发失败的配置可通过设备详情页面的VLAN配置页签进行配置（设备详情页面的VLAN配置页签可在单台设备上新建VLAN或编辑VLAN配置）。

编辑业务VLAN

  1. 单击导航树中[整网配置/有线网络]菜单项，进入有线网络页面。

  2. 点击已规划VLAN右上角的<编辑>按钮，可以修改业务VLAN的配置。

其它配置步骤请参见“新增业务VLAN”章节。

无线服务

无线服务功能主要用于显示、新增和编辑整网管理系统网络中的无线服务。无线服务指的是整网管理系统网络中用于接入无线客户端的服务，即一类无线服务属性的集合。

本页面提供以下功能：

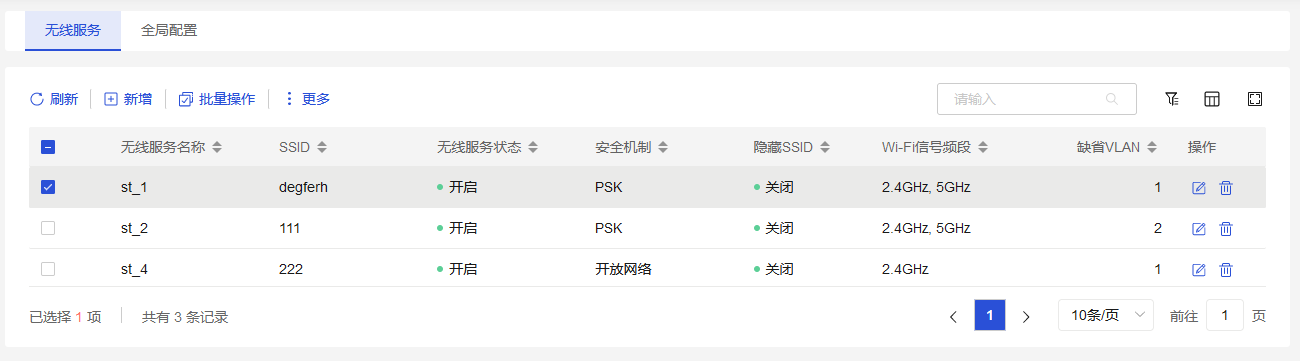

显示无线服务

  1. 单击导航树中[整网配置/无线服务]菜单项，进入无线服务页面。

  2. 在无线服务列表中查看UWEB管理系统网络中已配置的无线服务。可查看的信息包括：无线服务名称和SSID。

  3. 点击<刷新>按钮，可立即刷新UWEB管理系统已配置的无线服务。以便同步无线服务最新的修改。

  4. 点击<新增>按钮，在弹窗中新增无线服务，详情请参见2. 新增无线服务。

  5. 点击<批量操作>按钮，可批量删除、使能或关闭勾选的无线服务。

  6. 点击<更多>按钮，可将当前UWEB管理系统网络中已配置的无线服务的名称和SSID以表格的形式保存到Web登录终端。

图-16 显示无线服务

新增无线服务

  1. 单击导航树中[整网配置/无线服务]菜单项，进入无线服务页面。

  2. 点击<新增>按钮，新增无线服务。

  3. 配置业务参数。

    • SSID：即客户端搜索到的无线网络的名称。

    • 加密：选择是否对当前SSID进行加密

    • Wi-Fi密码：若选择加密，需要输入无线密码。

    • VLAN：配置无线客户端上线后所属的VLAN。

    • Wi-Fi信号频段：

      • 若只勾选2.4GHz：将当前SSID设置为2.4G频段。

      • 若只勾选5GHz：将当前SSID设置为5G频段。

      • 若同时勾选2.4GHz和5GHz：当前SSID在2.4G和5G频段共用。

    • 隐藏SSID：选择是否隐藏当前SSID：

      • 若未选择，当无线客户端搜寻本地可以接入的无线网络时，将检测到广播的SSID，从而可以建立连接。

      • 若选择，管理员需要向客户端知会其SSID名称，客户端才可以根据SSID名称接入无线网络。

  4. 各项参数配置完毕后，点击<提交>按钮，完成配置。

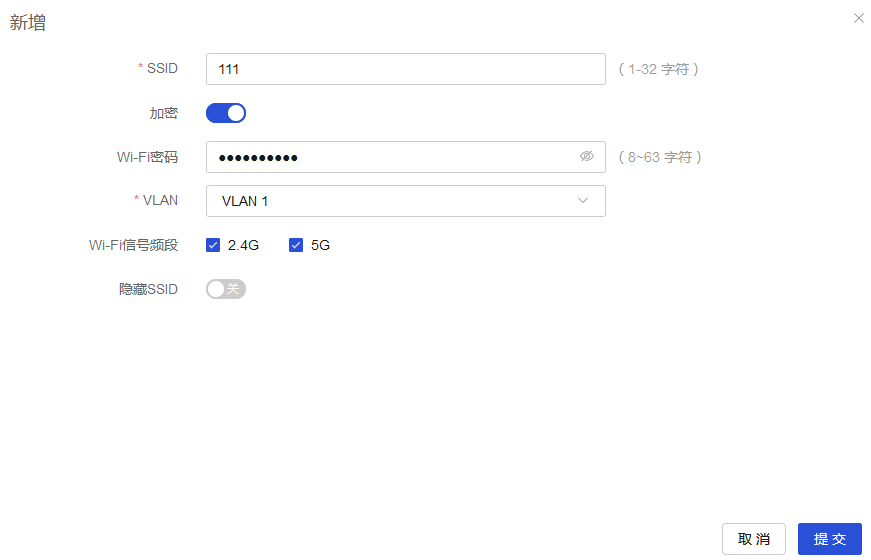

图-17 新增无线服务

编辑无线服务

  1. 单击导航树中[整网配置/无线服务]菜单项，进入无线服务页面。

  2. 在无线服务列表中勾选无线服务，点击操作栏中的<编辑>按钮，编辑无线服务。

  3. 配置业务参数。

  4. 各项参数配置完毕后，点击<提交>按钮，完成配置。

设备管理

简介

通过设备管理功能可以对网络中的设备进行如下操作：

添加设备

  1. 单击导航树中[设备管理]菜单项，进入设备管理配置页面。

  2. 点击<添加设备>按钮，弹出添加设备配置页面。

  3. 单击“我的网络”链接，进入添加设备页面。

  4. 根据需要在“其它网络”设备列表中勾选设备，点击<添加至我的网络>按钮，将其加入到“我的网络”设备列表中。

  5. 点击<重新发现>按钮，重新发现网络中可管理的设备，新发现的设备将会待加入设备列表中显示。

  6. 点击<取消>按钮，关闭当前页面，完成添加设备操作。

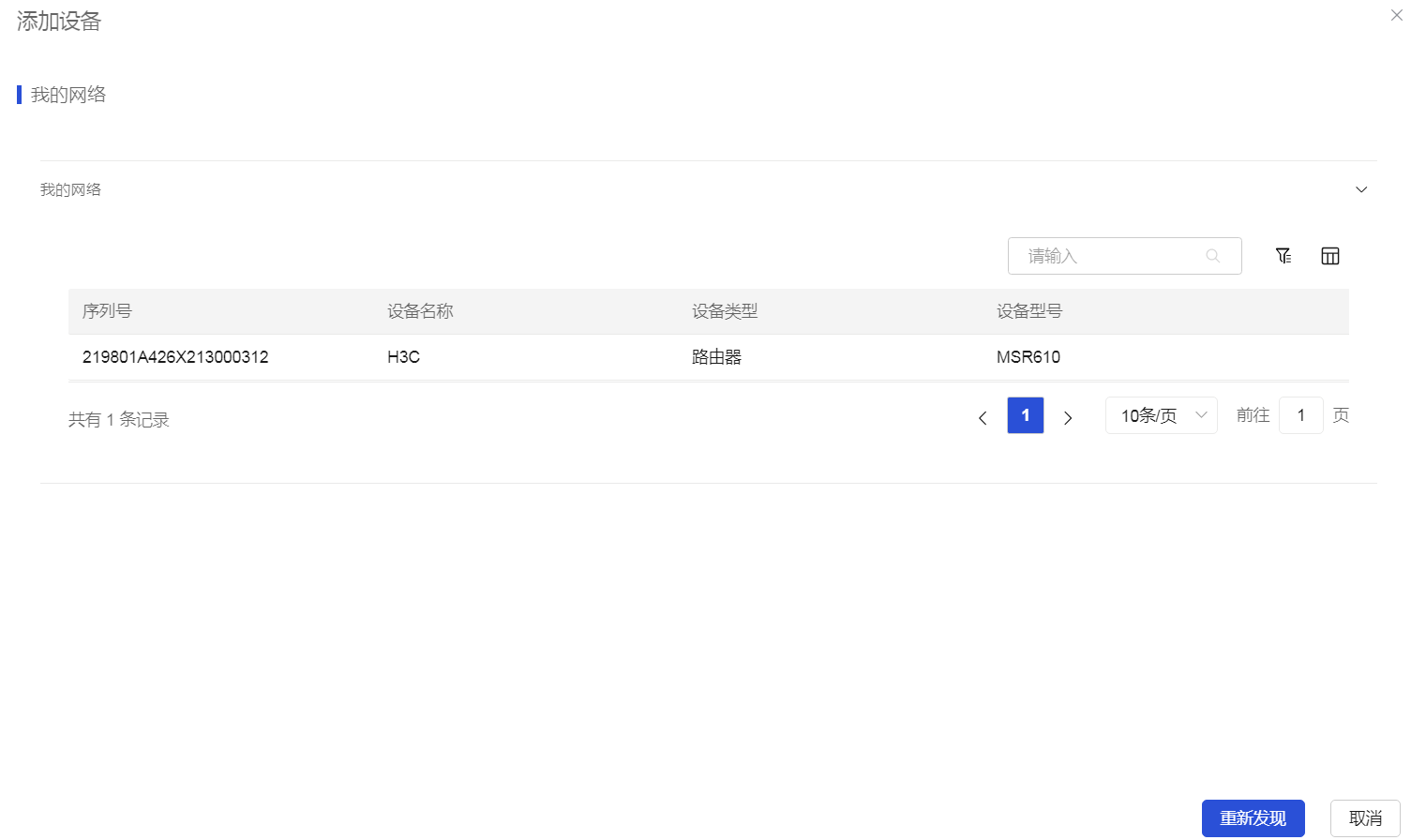

图-18 添加设备

删除离线设备

  1. 单击导航树中[设备管理]菜单项，进入设备管理配置页面。

  2. 在列表中，勾选需要删除的离线状态设备后，点击<删除离线设备>按钮，弹出删除确认对话框。

  3. 点击<确认>按钮，完成删除离线设备操作。

重启设备

注意事项

配置步骤

  1. 单击导航树中[设备管理]菜单项，进入设备管理配置页面。

  2. 在列表中，勾选需要重启的设备后，点击<批量操作>按钮，在下拉框中选择[重启]，弹出重启确认对话框。

  3. 点击<确认>按钮，系统开始对设备进行重启操作。

  4. 待系统显示重启设备完成后，点击<完成>按钮，完成设备重启操作。

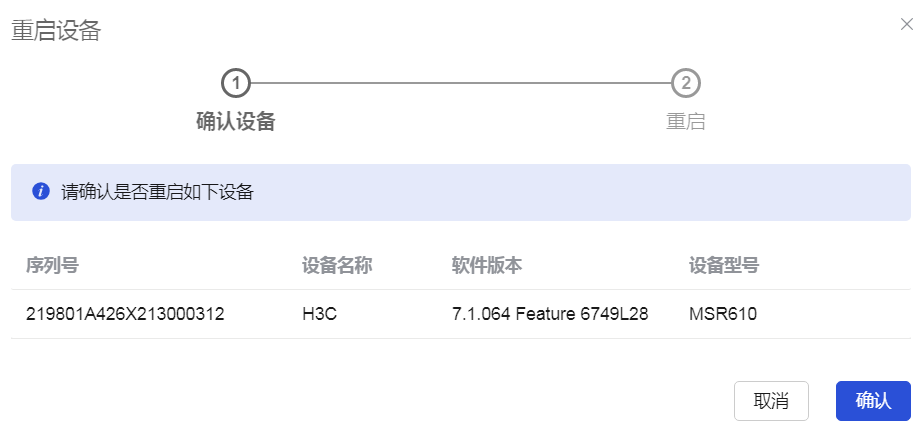

图-19 重启设备

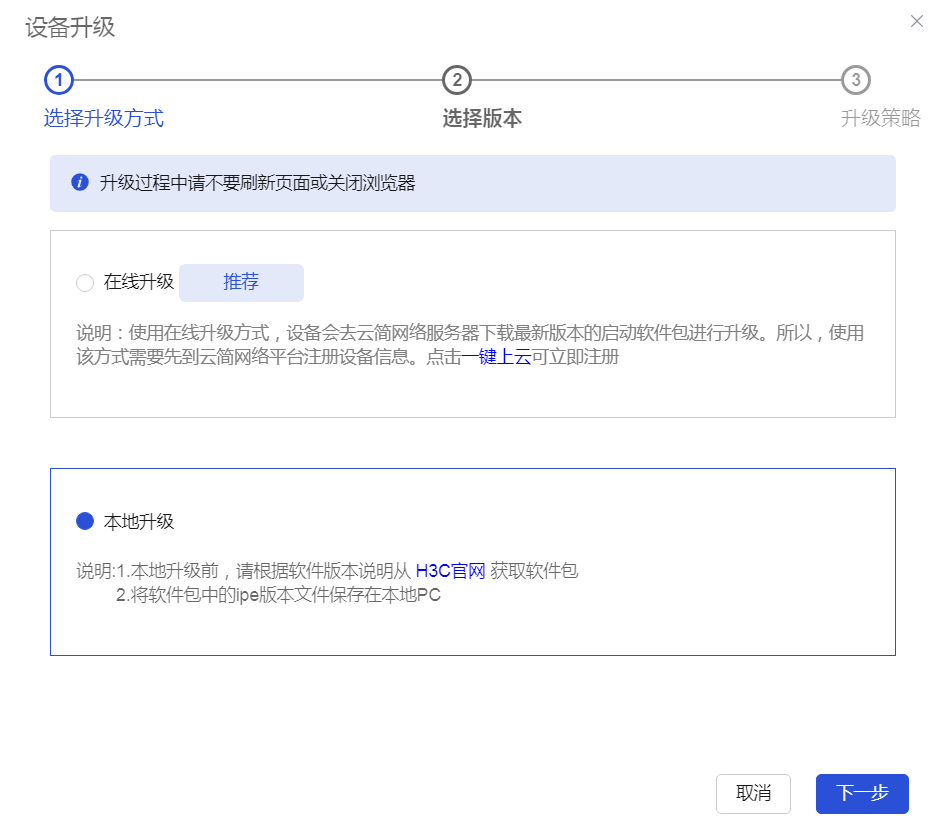

升级设备

注意事项

在进行在线升级前，需确保云连接状态为已连接，否则在线升级将会不成功。

配置步骤

  1. 单击导航树中[设备管理]菜单项，进入设备管理配置页面。

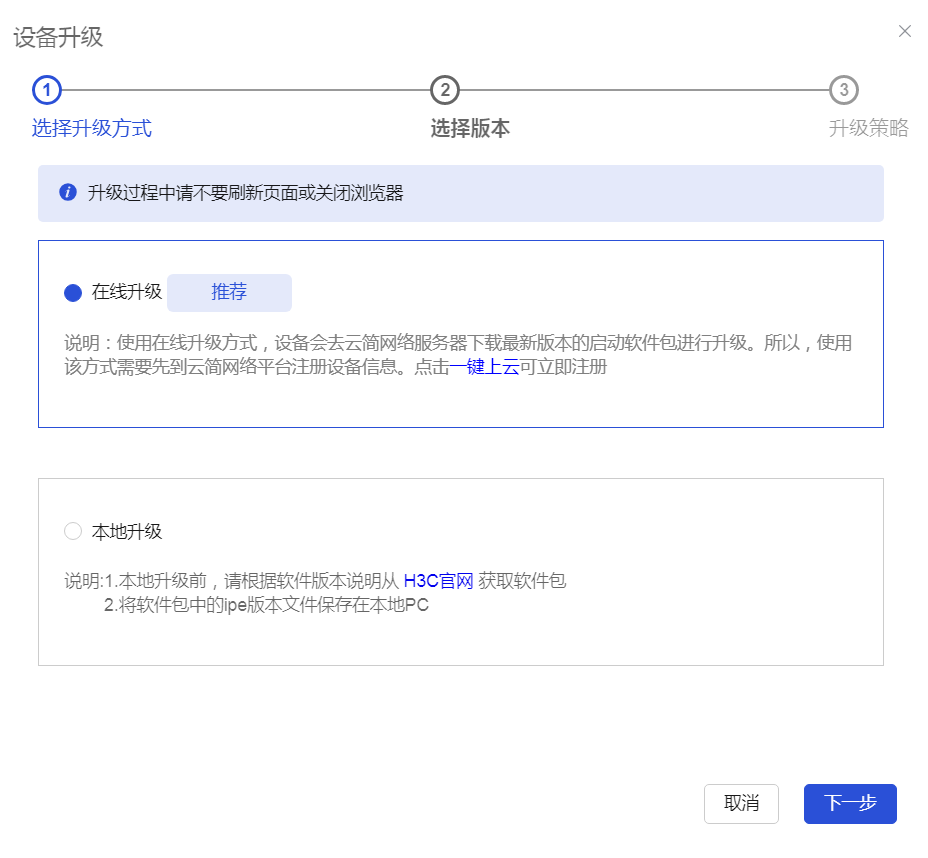

  2. 在列表中，勾选需要升级的设备后，点击<批量操作>按钮，在下拉框中选择[升级]；或单击设备对应操作列中的“升级”图标，弹出设备升级对话框。

  3. 具体升级设备的操作步骤，请参见“系统管理>版本升级”功能的联机帮助。

图-20 升级设备

重置设备

  1. 单击导航树中[设备管理]菜单项，进入设备管理配置页面。

  2. 在列表中，勾选需要升级的设备后，点击<批量操作>按钮，在下拉框中选择[重置]，弹出重置确认对话框。

  3. 确认设备信息后，点击<确认>按钮，系统开始对设备进行重置操作。

  4. 待系统显示重置设备完成后，点击<完成>按钮，完成设备重置操作。

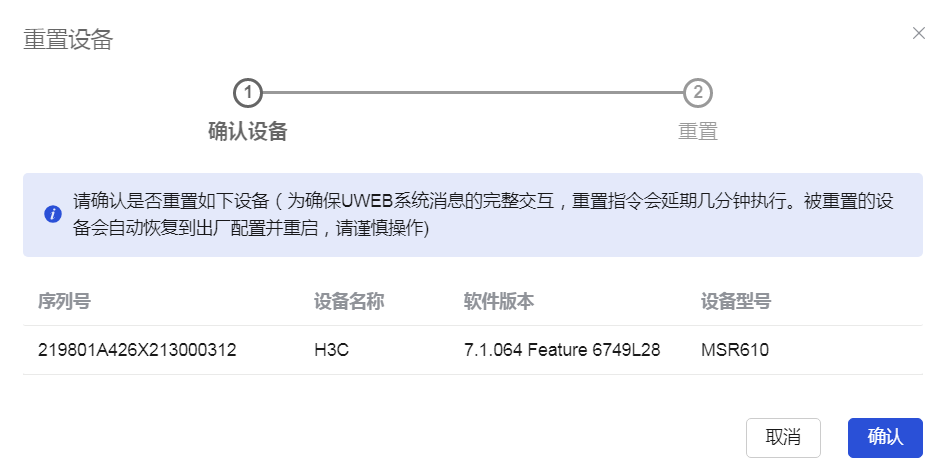

图-21 重置设备

访问设备的CLI和Web

  1. 单击导航树中[设备管理]菜单项，进入设备管理配置页面。

  2. 在列表中，单击设备对应操作列中的“CLI”图标或“Web”图标，即可通过CLI或Web配置设备。

查看设备详情

  1. 单击导航树中[设备管理]菜单项，进入设备管理配置页面。

  2. 在设备列表中，单击设备对应的序列号链接，弹出设备详情页面。

  3. 选择“设备状态”页签，可以查看设备当前状态（CPU、内存和Flash利用率）、接口信息、VLAN划分（VLAN基本信息和对应接口信息）和PoE（接口和整机供电信息）。

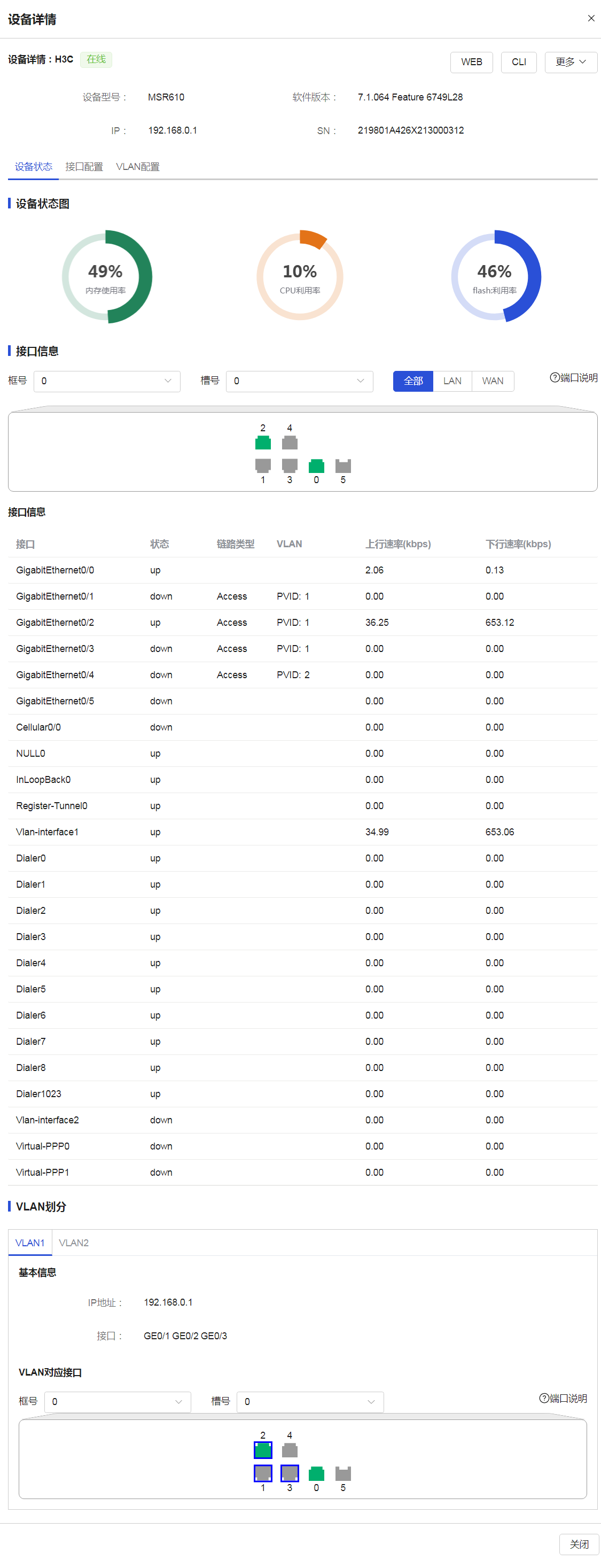

图-22 设备详情

配置设备接口

  1. 单击导航树中[设备管理]菜单项，进入设备管理配置页面。

  2. 在设备列表中，单击设备对应的序列号链接，弹出设备详情页面。

  3. 选择“接口配置”页签，在面板上选择需要配置的接口，单击当前接口名称后面的“编辑”图标，可对接口进行配置。

    当选择的接口为LAN口时，可根据需要设置如下参数：

    • 接口开关：设置接口是否开启。

    • 速率：选择接口的速率。

    • 双工模式：选择接口的双工模式，选项包括：全双工、半双工和全自动。

    • 接口类型：选择接口的类型，选项包括：Trunk、Access和Hybrid。

    • PVID：输入接口的VLAN ID。

    • Permit VLAN：输入允许通过当前Trunk接口的VLAN ID。当接口类型设置为Trunk时，需要配置此参数。

    • Tagged VLAN：输入保留VLAN Tag的VLAN ID。接口转发该VLAN报文时，将保留VLAN Tag。当接口类型设置为Hybrid时，需要配置此参数。

    • Untagged VLAN：输入去掉VLAN Tag的VLAN ID。接口转发该VLAN报文时，将去掉VLAN Tag。当接口类型设置为Hybrid时，需要配置此参数。

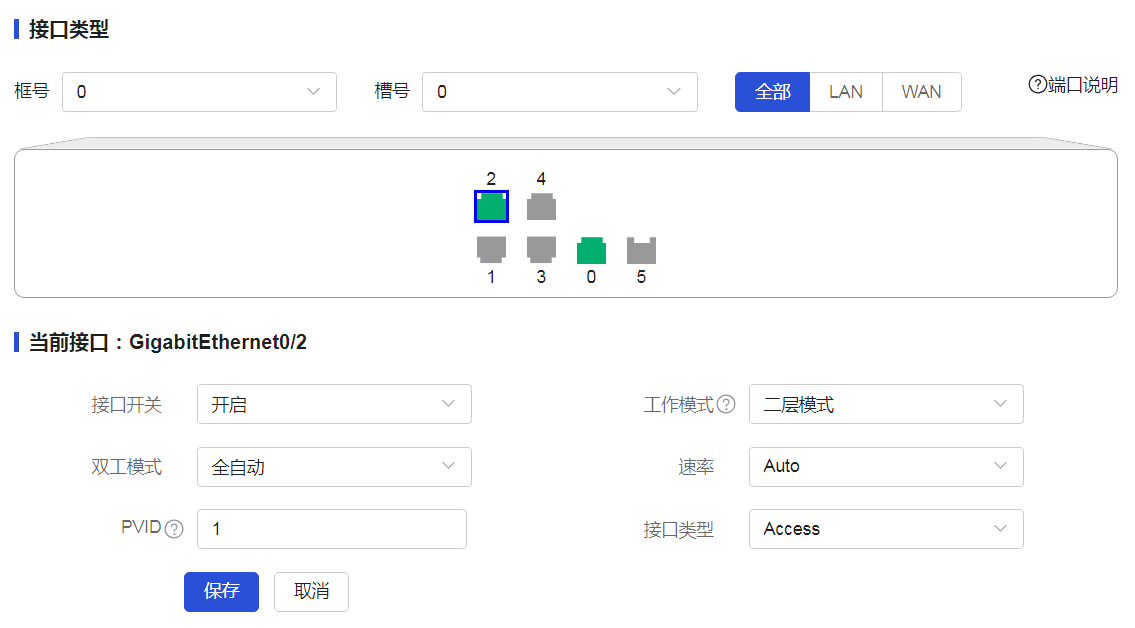

    图-23 配置LAN接口

    当选择的接口为WAN口时，可根据需要设置如下参数：

    • 接口开关：设置接口是否开启。

    • 速率：选择接口的速率。

    • 双工模式：选择接口的双工模式，选项包括：全双工、半双工和全自动。

    • MTU：输入接口允许通过的MTU的大小。

    • 联网方式：选择接口的联网方式，选项包括：宽带、静态IP和DHCP。

    • IP地址：输入接口的IP地址。当联网方式设置为静态IP时，需要配置此参数。

    • 子网掩码：输入IP地址的掩码或掩码长度，例如255.255.255.0或24。当联网方式设置为静态IP时，需要配置此参数。

    • 网关地址：输入接口的网关地址。当联网方式设置为静态IP时，需要配置此参数。

    • DNS服务器：输入接入广域网的DNS服务器地址。当联网方式设置为静态IP时，可配置此参数。

    • 账号：输入运营商提供的宽带接入用户名。当联网方式设置为宽带时，需要配置此参数。

    • 密码：输入运营商提供的宽带接入密码。当联网方式设置为宽带时，需要配置此参数。

  4. 设置完成后，点击<保存>按钮，完成配置接口操作。

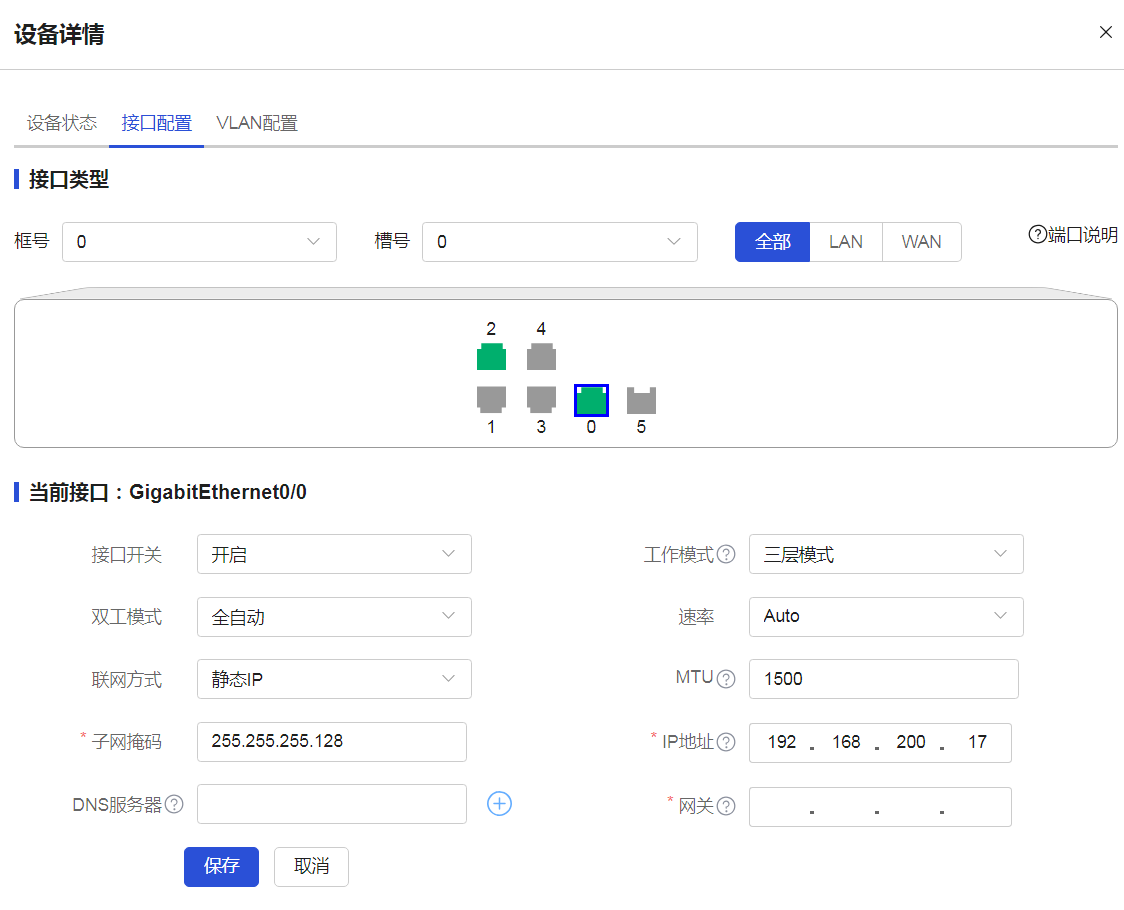

图-24 配置WAN接口

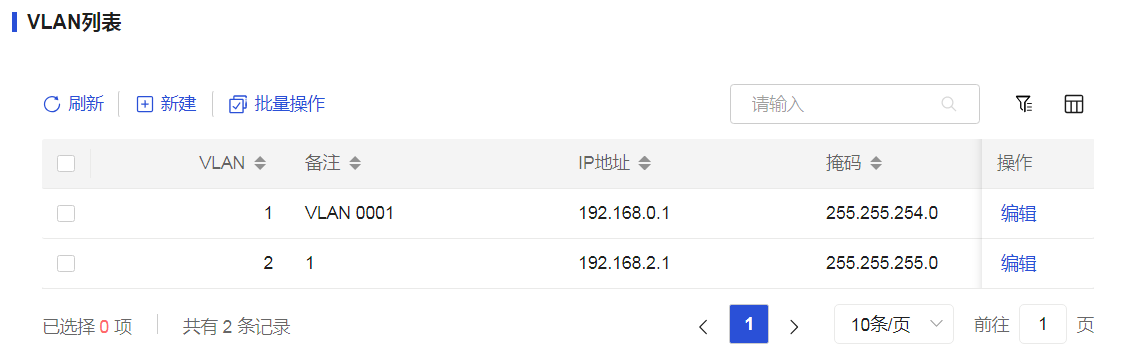

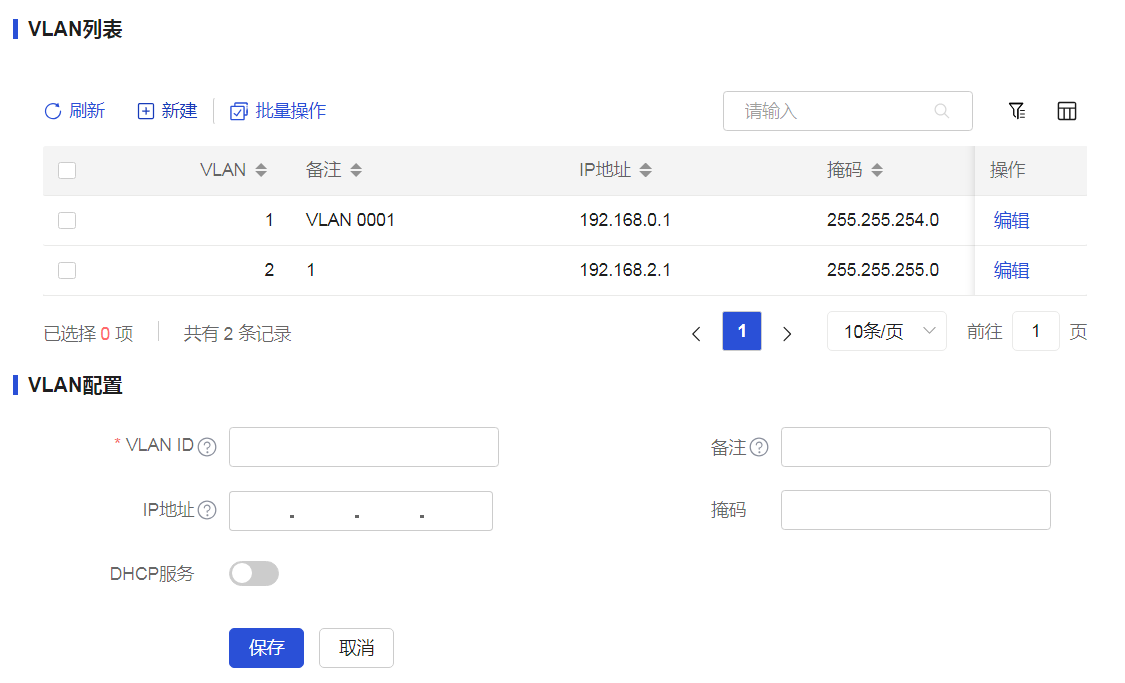

新建VLAN

  1. 单击导航树中[设备管理]菜单项，进入设备管理配置页面。

  2. 在设备列表中，单击设备对应的序列号链接，弹出设备详情页面。

  3. 选择“VLAN配置”页签，在VLAN列表中点击<新建>按钮，在VLAN配置区域中设置如下参数：

    • VLAN ID：输入VLAN ID。

    • 备注：输入VLAN的备注信息。

    • IP地址：输入VLAN的IP地址。

    • 掩码：输入IP地址的掩码或掩码长度，例如255.255.255.0或24。

    • DHCP服务：根据需要选择是否开启DHCP服务。如开启DHCP服务，在“地址池”配置项处，输入待分配地址的起始IP地址和结束IP地址。

  4. 设置完成后，点击<保存>按钮，完成新建VLAN操作。

图-25 新建VLAN

编辑VLAN

  1. 单击导航树中[设备管理]菜单项，进入设备管理配置页面。

  2. 在设备列表中，单击设备对应的序列号链接，弹出设备详情页面。

  3. 选择“VLAN配置”页签，在VLAN列表中单击VLAN对应操作列中的“编辑”图标，在VLAN配置区域中设置如下参数：

    • 备注：输入VLAN的备注信息。

    • IP地址：输入VLAN的IP地址。

    • 掩码：输入IP地址的掩码或掩码长度，例如255.255.255.0或24。

    • DHCP服务：根据需要选择是否开启DHCP服务。如开启DHCP服务，在“地址池”配置项处，输入待分配地址的起始IP地址和结束IP地址。

  4. 设置完成后，点击<保存>按钮，完成编辑VLAN操作。

图-26 编辑VLAN

删除VLAN

  1. 单击导航树中[设备管理]菜单项，进入设备管理配置页面。

  2. 在设备列表中，单击设备对应的序列号链接，弹出设备详情页面。

  3. 选择“VLAN配置”页签，在VLAN列表中，勾选需要删除的VLAN后，点击<批量操作>按钮，在下拉框中选择[删除]，完成删除VLAN操作。

终端管理

简介

本功能主要用来查看接入设备的在线用户和无线用户及其相关信息。

查询在线用户

  1. 单击导航树中[终端管理/在线用户]菜单项，进入在线用户信息显示页面。

  2. 点击“操作”栏中的<刷新>按钮，可更新页面最新数据。每页最多显示100条在线访问用户记录。

  3. 点击“操作”栏中的<高级搜索>按钮，在“设备名称”、“接入类型”、“接入IP”、“用户MAC”、“接入VLAN”、“在线时长”对应框中输入筛选条件，可按需查看相关类型的在线用户。

  4. 点击“操作”栏中的<列排序>按钮，勾选所需查看的列类型，点击<确认>按钮，列表将以勾选的列展示符合条件的在线用户。

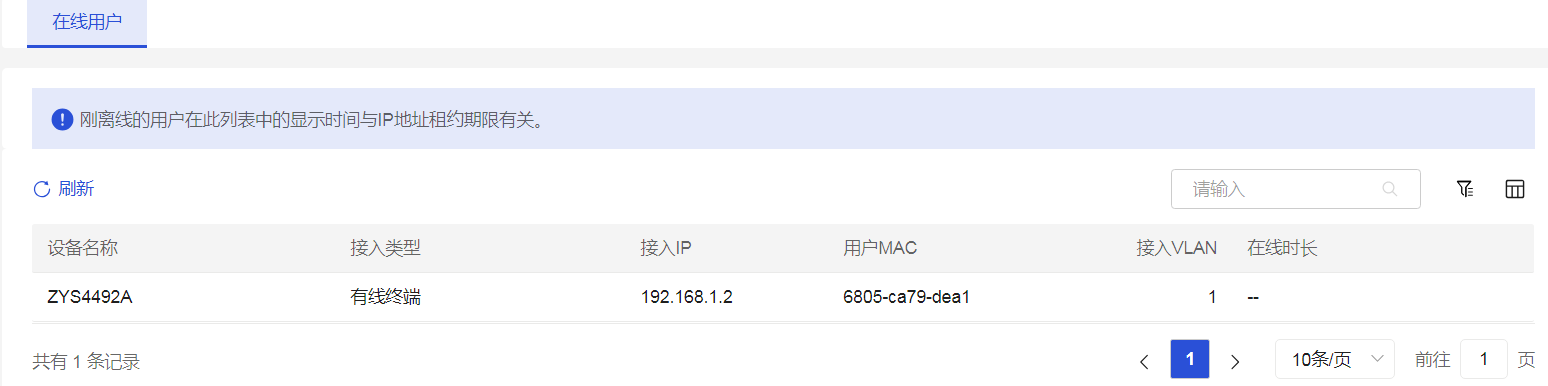

图-27 在线用户

查询无线用户

  1. 单击导航树中[终端管理/无线用户]菜单项，进入无线用户信息显示页面。

  2. 点击“操作”栏中的<刷新>按钮，可更新页面最新数据。每页最多显示100条无线访问用户记录。

  3. 点击“操作”栏中的<高级搜索>按钮，在“MAC地址”、“IP地址”、“AP名称”、“SSID”、“在线时长”对应框中输入筛选条件，可按需查看相关类型的无线用户。

  4. 点击“操作”栏中的<列排序>按钮，勾选所需查看的列类型，点击<确认>按钮，列表将以勾选的列展示符合条件的无线用户。

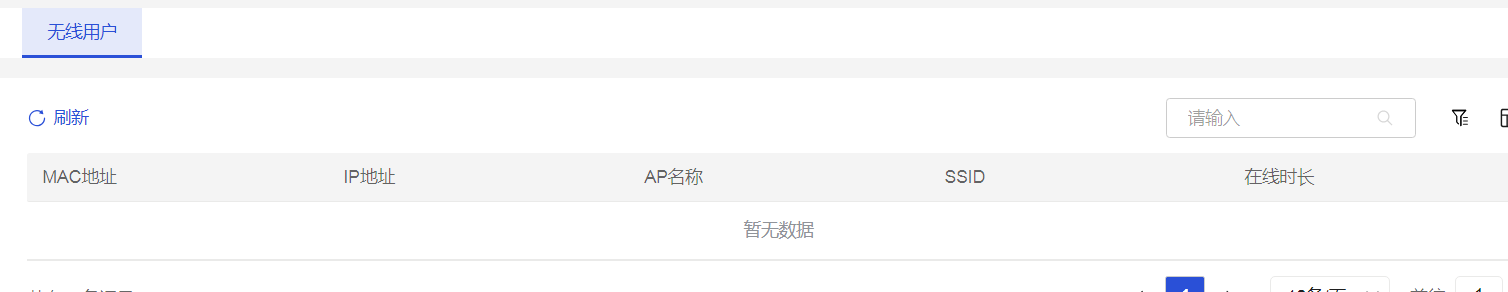

图-28 无线用户

系统管理

系统时间

简介

通过本功能可以设置系统时间。系统时间包括日期、时间和时区等。为了便于管理设备，并保证本设备与其它网络设备协同工作，您需要为设备配置准确的系统时间。

系统时间的获取方式有两种：

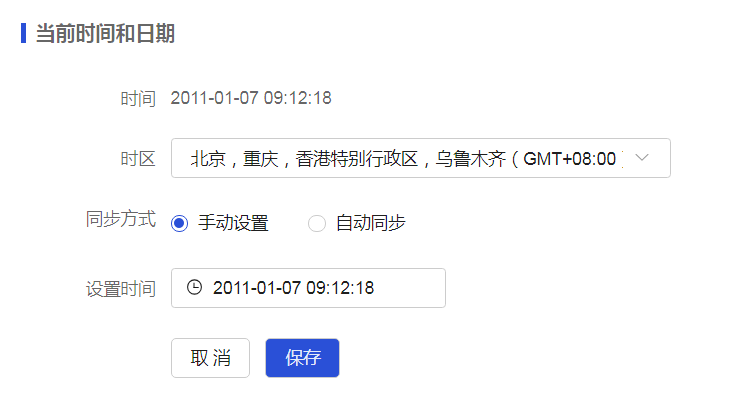

手动设置系统时间

  1. 单击导航树中[系统工具/系统时间]菜单项，进入系统时间配置页面。

  2. 点击<编辑>按钮，弹出系统时间配置页面。

  3. 在“时区”配置处，选择设备所在地理区域的当前时区。

  4. 在“同步方式”配置处，选择手动设置。

  5. 在“设置时间”配置处，选择设备所在地理区域的当前时间。

  6. 点击<保存>按钮，完成系统时间的设置。

图-29 手动设置系统时间

通过NTP服务器获取时间

注意事项

如果用户设置NTP服务器，请确保设备与NTP服务器上配置的时区必须相同，否则，将会导致设备的系统时间和NTP服务器的系统时间不一致。

配置准备

了解设备所处的时区。全球分为24个时区，请将设备的时区配置为设备所在地理区域的时区。例如，设备在中国，请选择“北京,重庆,香港特别行政区,乌鲁木齐(GMT+08:00)”；如果设备位于美国，请选择“中部时间(美国和加拿大)(UTC-06:00)”。

配置步骤

  1. 单击导航树中[系统工具/系统时间]菜单项，进入系统时间配置页面。

  2. 点击<编辑>按钮，弹出系统时间配置页面。

  3. 在“时间”配置处，选择设备所在地理区域的当前时间。

  4. 在“同步方式”配置处，选择自动同步。

  5. 在“NTP服务器”配置处，单击右侧+号图标，可以添加NTP服务器。在输入框中，输入NTP服务器的IP地址或域名。

    如果设备出厂配置了NTP服务器，用户可使用缺省的NTP服务器，也可以自行指定NTP服务器。

    当配置多个NTP服务器时，系统会选择一台当前可用的、时间精度最高的服务器保持同步。如果所有NTP服务器均故障，设备将使用内部时钟信号继续计时，待NTP服务器恢复后，再同步NTP服务器的时间。

  6. 点击<保存>按钮，完成系统时间的设置。

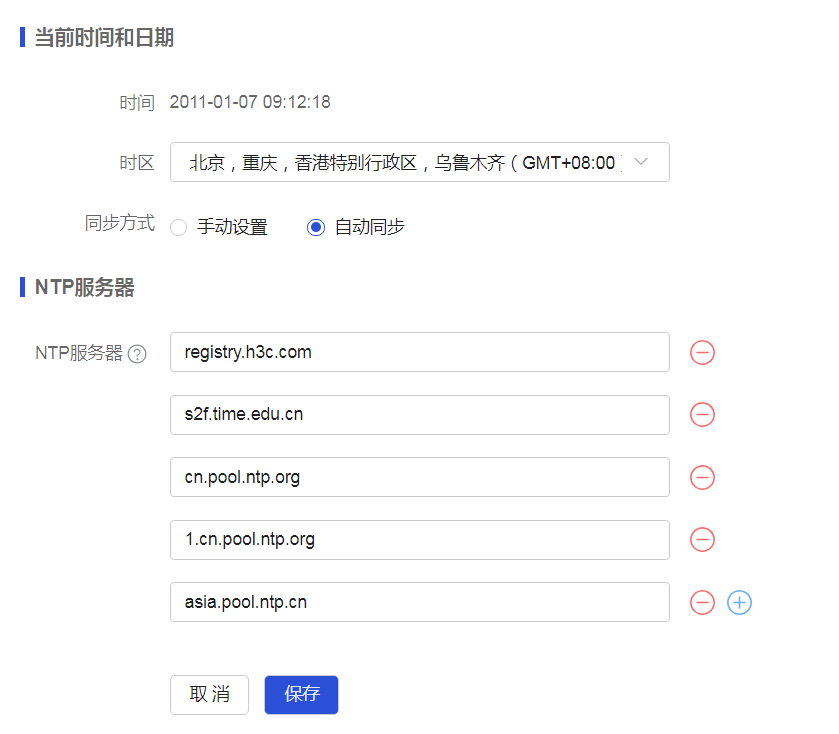

图-30 通过NTP服务器获取时间

版本升级

简介

本功能主要用来对成员设备的软件版本进行升级。如果希望更新软件功能，则需通过版本升级功能来实现。

设备支持两种升级方式：

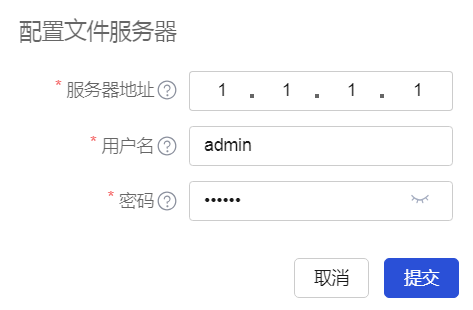

配置文件服务器

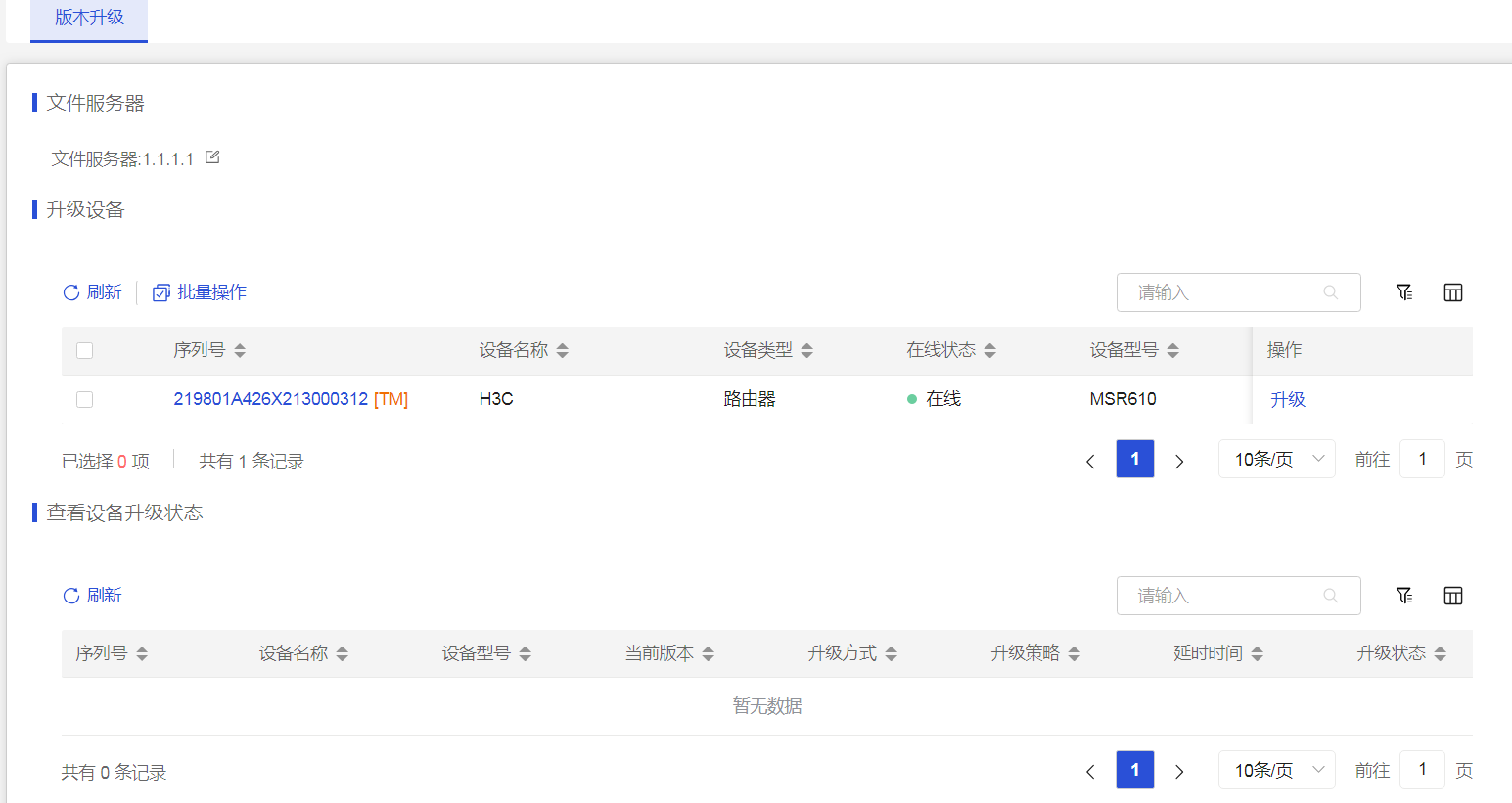

  1. 单击导航树中[系统管理/版本升级]菜单项，进入版本升级页面。

  2. 点击“文件服务器”旁的编辑按钮，进入配置文件服务器页面。

  3. 在“服务器地址”栏中输入文件服务器的IP地址。

  4. 在“用户名”栏中输入访问文件服务器的用户名。

  5. 在“密码”栏中输入访问文件服务器的密码。

  6. 点击<提交>按钮，完成文件服务器的配置。

配置文件服务器

本地升级

注意：在本地升级前，必须先配置文件服务器。

  1. 单击导航树中[系统管理/版本升级]菜单项，进入版本升级页面。

升级

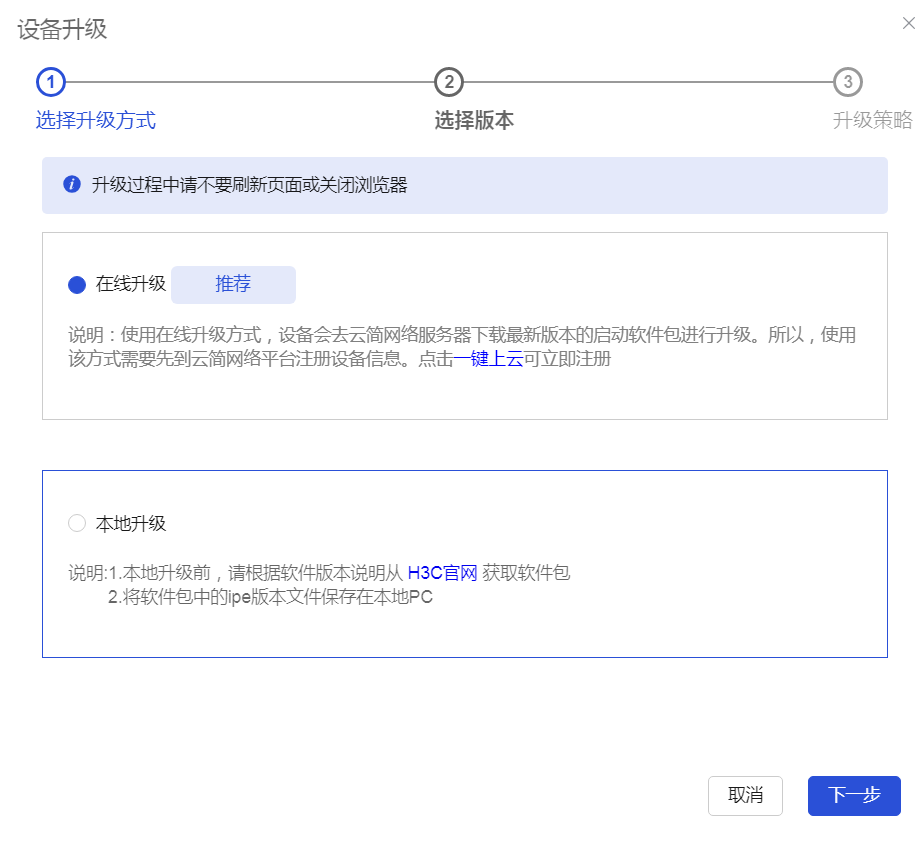

  1. 点击“操作”栏中的<升级>按钮，进入设备升级页面。

  2. 选择本地升级方式，并点击<下一步>按钮。

  3. 选择版本。在“版本文件名称”栏中输入.ipe形式的版本文件名，此版本文件名必须和文件服务器中的版本文件名一致。如果需要取消设备本次升级，可点击“操作”栏的<取消>按钮，取消对应设备本次的升级操作。

  4. 点击<下一步>按钮。

  5. 选择升级策略。勾选是否“保存配置”，并选择升级方式为“立即升级”或“延时升级”。

  6. 点击<开始升级>按钮，设备将开始版本升级。

  7. 在版本升级页面可以查看升级状态，以及升级结果。

本地升级

在线升级

  1. 单击导航树中[系统管理/版本升级]菜单项，进入版本升级页面。

  2. 点击“操作”栏中的<升级>按钮，进入设备升级页面。

  3. 选择在线升级方式，并点击<下一步>按钮。

  4. 选择版本。设备会自动从云上选择最新版本的软件包。如果需要取消设备本次升级，可点击“操作”栏的<取消>按钮，取消对应设备本次的升级操作。

  5. 点击<下一步>按钮。

  6. 选择升级策略。勾选是否“保存配置”。

  7. 点击<开始升级>按钮，设备将开始版本升级。

  8. 在版本升级页面可以查看升级状态，以及升级结果。

在线升级

配置管理

简介

本功能主要用于对设备的配置文件进行管理。配置文件是指用来保存设备配置的文件。

本页面提供以下功能：

备份配置信息

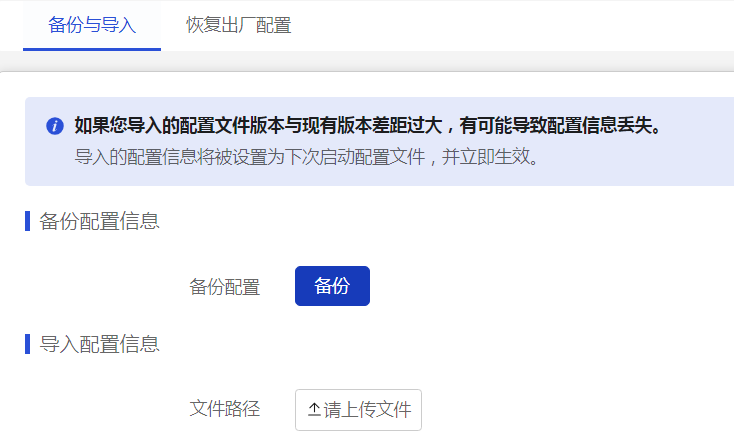

  1. 单击导航树中[系统管理/配置管理/备份与导入]菜单项，进入备份与导入页面。

  2. 点击<备份>按钮，可将当前配置文件导出。

备份配置信息

导入配置信息

  1. 单击导航树中[系统管理/配置管理/备份与导入]菜单项，进入备份与导入页面。

  2. 点击<请上传文件>按钮，选择配置文件。

  3. 设备将导入的配置文件设置为下次启动配置文件。

导入配置信息

恢复出厂配置

简介

本功能用于清除设备当前配置，将设备的配置恢复到出厂状态。

恢复出厂配置

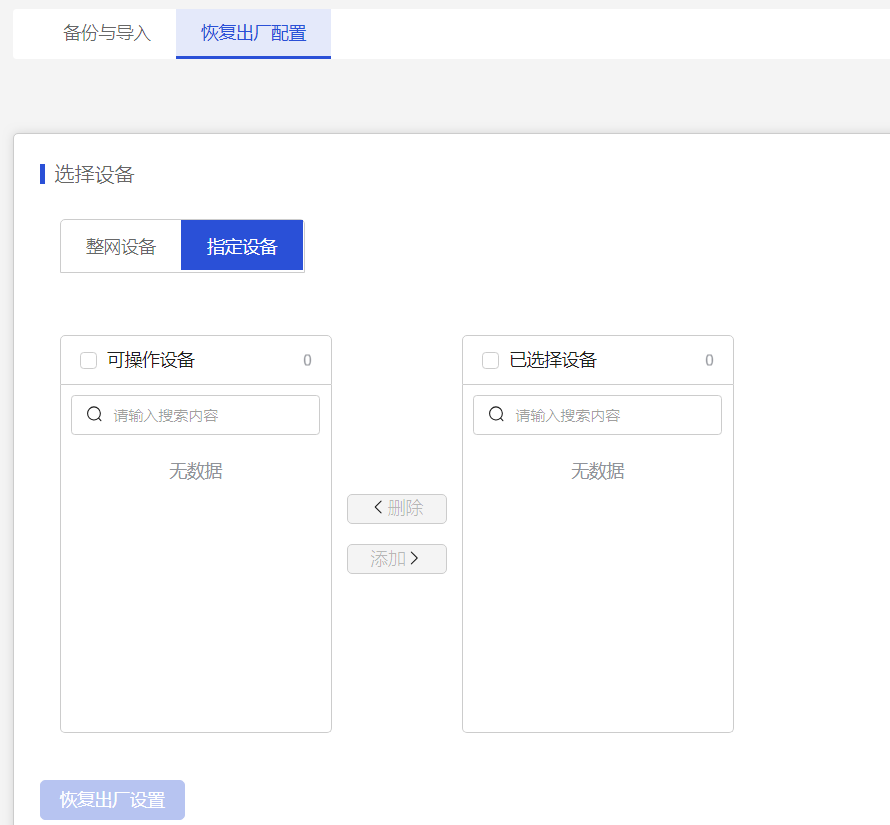

  1. 单击导航树中[系统管理/配置管理/恢复出厂配置]菜单项，进入恢复出厂配置页面。

  2. 在“选择设备”栏中选择“整网设备”，并点击<恢复出厂设置>按钮，可将网络内所有设备的配置恢复到出厂状态。

  3. 在“选择设备”栏中选择“指定设备”。

  4. 在“可操作设备”选择框中选择需要恢复出厂配置的设备。

  5. 点击<添加>按钮，将设备添加到“已选择设备”操作框中。

  6. 点击<恢复出厂设置>按钮，可将指定设备的配置恢复到出厂状态。

恢复出厂配置

管理密码

简介

在SmartMC网络中，管理设备TM使用用户名admin和SmartMC管理密码与被管理设备TC进行身份认证。身份认证成功后，管理设备TM才能和被管理设备TC建立内部通信，纳管被管理设备TC。在SmartMC网络开局时，需要配置SmartMC管理密码。通过管理密码菜单，可以修改当前SmartMC网络的管理密码。

配置管理密码后，UWEB管理系统会将所有被纳管设备上用户名为admin的本地用户的密码修改为该管理密码。

配置步骤

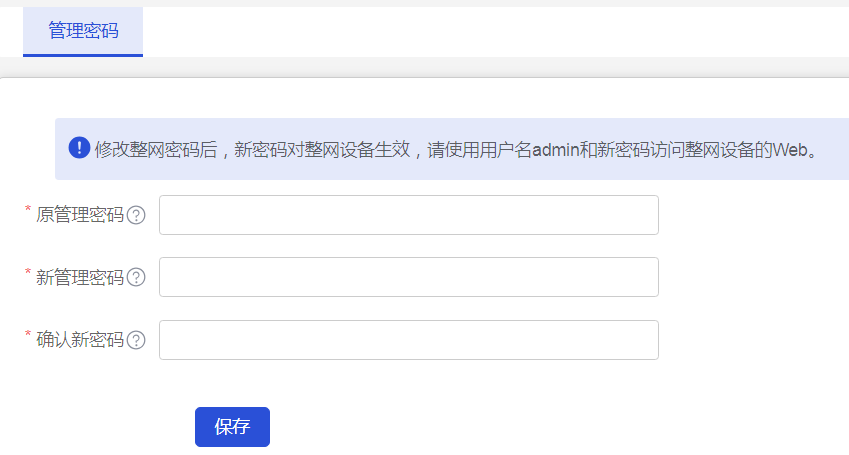

  1. 单击导航树中[系统管理/管理密码]菜单项，进入管理密码配置页面。

  2. 输入原管理密码。

  3. 输入新管理密码。

  4. 再次输入新管理密码，对新管理密码进行确认。

  5. 点击<保存>按钮，UWEB管理系统会将新整网管理密码同步给SmartMC网络中的所有成员设备。

管理密码

设备重启

简介

设备重启功能分为系统重启和定时重启，系统重启功能可以立即重启指定的设备；定时重启功能可以设定具体的时间对系统进行重启。

系统重启

注意事项

配置步骤

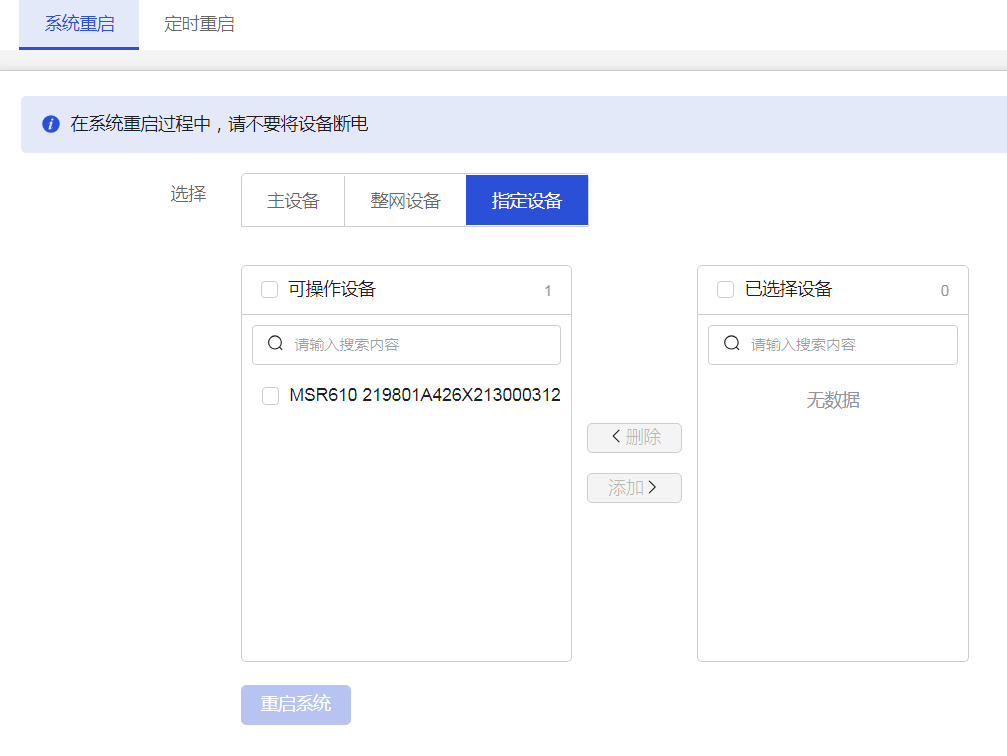

  1. 单击导航树中[系统管理/设备重启]菜单项，进入重新启动配置页面。

  2. 单击“系统重启”页签，进入系统重启配置页面。

  3. 重启管理设备或整网设备方法如下：

  4. 选择“管理设备”或“整网设备”，点击<重启系统>按钮。在弹出的确认提示对话框中，点击<确认>按钮，立即重新启动管理设备或整网设备。

  5. 重启指定设备方法如下：

  6. 选择“指定设备”，从可操作设备列表中选择需要重启的设备后，点击<添加>>按钮，将设备添加到已选择设备列表中，点击<重启系统>按钮。立即重新启动指定的设备。

系统重启

定时重启

注意事项

定时重启系统时，系统中的下联设备也会重启。建议在凌晨或无人使用网络的时间段执行定时重启。

配置步骤

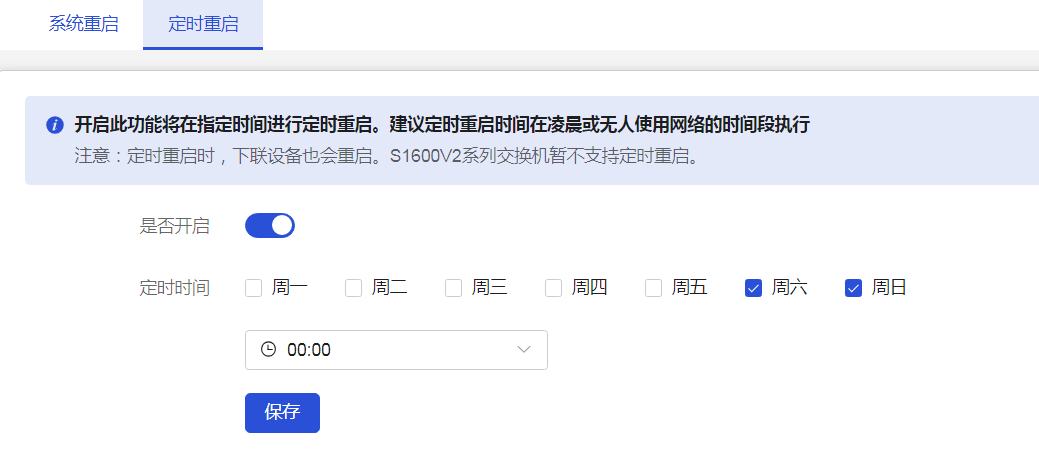

  1. 单击导航树中[系统管理/设备重启]菜单项，进入重新启动配置页面。

  2. 单击“定时重启”页签，进入定时重启配置页面。

  3. 在“是否开启”配置处，打开开关。开启定时重启系统的功能。

  4. 在“定时时间”配置处，设定每周重启系统的具体时间。

  5. 点击<保存>按钮，系统将会在设定时间进行重启。

定时重启

故障告警

简介

该功能用于显示SmartMC网络在运行过程中生成的故障告警信息，以便网络管理员能及时发现网络故障，尽快处理网络故障。

配置步骤

  1. 单击导航树中[系统管理/故障告警]菜单项，进入故障告警页面。

  2. 查看故障告警信息。Web页面会以表格的形式显示故障告警，具体可显示的信息包括：故障发生的时间、故障的严重程度、故障的描述。

故障告警
