IRF（Intelligent Resilient Framework，智能弹性架构）是一种软件虚拟化技术。它的核心思想是将多台设备连接在一起，进行必要的配置后，虚拟化成一台设备。使用这种虚拟化技术可以集合多台设备的硬件资源和软件处理能力，实现多台设备的协同工作、统一管理和不间断维护。

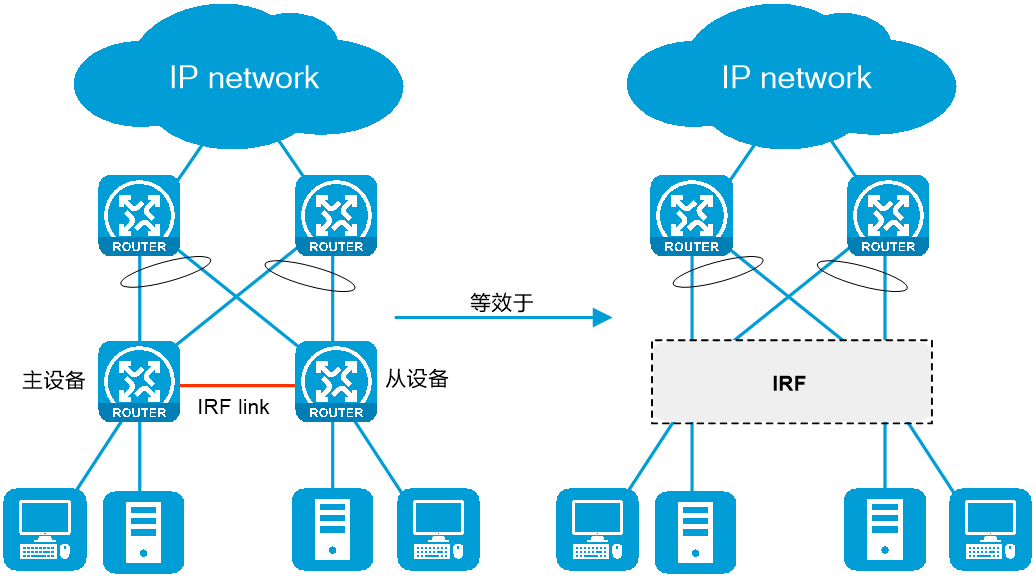

如下图所示，主设备和从设备组成IRF，对上、下层设备来说，它们就是一台设备——IRF。
基本概念
成员设备角色
IRF中每台设备都称为成员设备。成员设备按照功能不同，分为两种角色：
主用设备（简称为主设备）：负责管理和控制整个IRF。
从属设备（简称为从设备）：处理业务、转发报文的同时作为主设备的备份设备运行。当主设备故障时，系统会自动从从设备中选举一个新的主设备接替原主设备工作。
主设备和从设备均由角色选举产生。一个IRF中同时只能存在一台主设备，其它成员设备都是从设备。
IRF域
域是一个逻辑概念，一个IRF对应一个IRF域。为了适应各种组网应用，同一个网络里可以部署多个IRF，IRF之间使用域编号（DomainID）来以示区别。
成员ID
标识不同成员设备，如果存在相同的成员ID，则无法建立IRF。
优先级
主要用于角色选举过程中确定成员设备的角色。优先级越高当选为主设备的可能性越大。
IRF端口
一种专用于IRF成员设备之间进行连接的逻辑接口，每台成员设备上可以配置两个IRF端口，分别为IRF-Port1和IRF-Port2。它需要和物理端口绑定之后才能生效。
IRF端口采用二维编号，分为IRF-Portn/1和IRF-Portn/2，其中n为设备的成员编号。
IRF物理端口
与IRF端口绑定，用于IRF成员设备之间进行连接的物理接口。
IRF合并

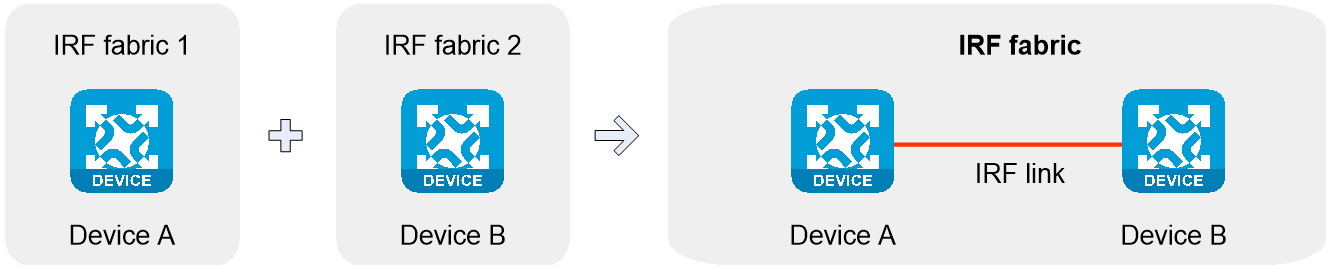

如下图所示，两个IRF各自已经稳定运行，通过物理连接和必要的配置，形成一个IRF，这个过程称为IRF合并。
IRF分裂

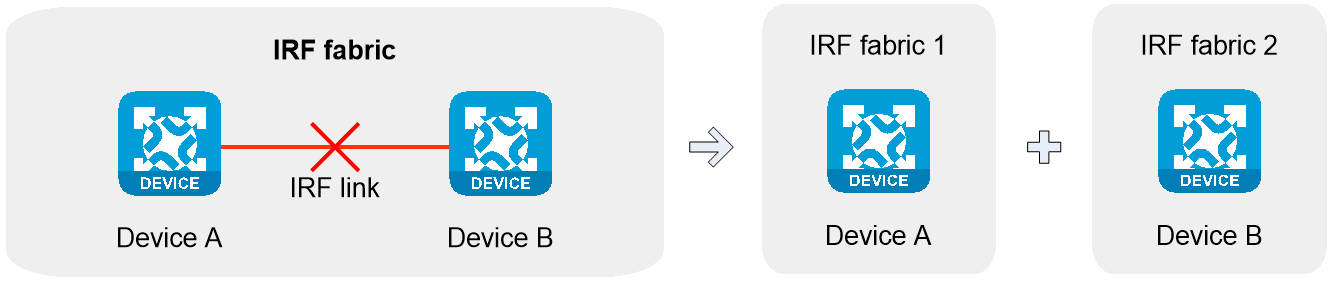

如下图所示，一个IRF形成后，由于IRF链路故障，导致IRF中两相邻成员设备不连通，一个IRF变成两个IRF，这个过程称为IRF分裂。
工作原理
连接要求

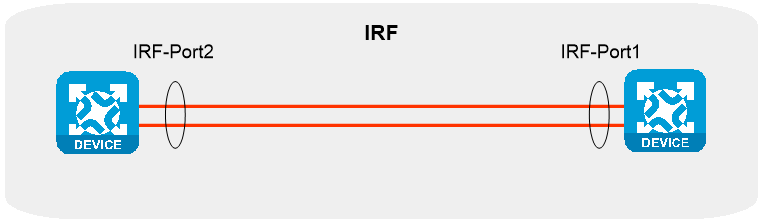

本设备上与IRF-Port1口绑定的IRF物理端口只能和邻居成员设备IRF-Port2口上绑定的IRF物理端口相连，本设备上与IRF-Port2口绑定的IRF物理端口只能和邻居成员设备IRF-Port1口上绑定的IRF物理端口相连，如下图所示。否则，不能形成IRF。
角色选举
确定成员设备角色为主设备或从设备的过程称为角色选举。
IRF建立、主设备离开或者故障、独立运行的两个IRF合并为一个IRF时，角色选举规则如下：
当前主设备优先，IRF不会因为有新的成员设备加入而重新选举主设备。不过，当IRF形成时，因为没有主设备，所有加入的设备都认为自己是主设备，则继续下一条规则的比较。
成员优先级大的优先。如果优先级相同，则继续下一条规则的比较。
系统运行时间长的优先。在IRF中，成员设备启动时间间隔精度为10分钟，即10分钟之内启动的设备，则认为它们是同时启动的，则继续下一条规则的比较。
CPU MAC小的优先。
通过以上规则选出的最优成员设备即为主设备，其它成员设备则均为从设备。
IRF桥MAC的保留时间
桥MAC是设备作为网桥与外界通信时使用的MAC地址，桥MAC可标识不同设备。IRF作为一台虚拟设备与外界通信时，IRF使用主设备的桥MAC作为IRF桥MAC。如果网络中存在桥MAC相同的设备，则会引起桥MAC冲突，从而导致通信故障。因此，用户需要根据网络实际情况配置IRF桥MAC的保留时间：
保留6分钟：当IRF桥MAC拥有者离开IRF时，IRF桥MAC在6分钟内保持不变化；如果6分钟后IRF桥MAC拥有者没有回到IRF，则使用新选举的主设备的桥MAC作为IRF桥MAC。该配置适用于IRF桥MAC拥有者短时间内离开又回到IRF的情况（比如设备重启或者链路临时故障等），可以减少不必要的桥MAC切换导致的流量中断。
永久保留：无论IRF桥MAC拥有者是否离开IRF，IRF桥MAC始终保持不变。
不保留：当IRF桥MAC拥有者离开IRF时，系统会立即使用IRF中当前主设备的桥MAC做IRF桥MAC。
IRF启动文件自动加载
当新设备加入IRF时，如软件版本与主设备不一致，且在新设备上使能启动文件自动加载功能，则自动从主设备下载启动文件，然后使用新的系统启动文件重启，重新加入IRF。
| 加载启动软件包需要一定时间，在加载期间，请不要手工重启处于加载状态的从设备，否则，会导致该从设备加载启动软件包失败而不能启动。用户可打开日志信息显示开关，并根据日志信息的内容来判断加载过程是否开始以及是否结束。 |
vSystem相关说明
非缺省vSystem对于本特性的支持情况，请以页面的实际显示为准。
使用限制和注意事项
修改成员ID会导致设备在下次重启后，部分配置丢失，且接口编号会发生改变。
修改成员ID后，如果保存当前配置，重启本设备，配置文件中，只有IRF端口的编号以及IRF端口下的配置、成员优先级会继续生效，其它与成员编号相关的配置（比如普通物理接口的配置等）不再生效，需要重新配置。
将物理端口加入IRF端口后，会导致加入IRF端口的物理接口的相关业务中断。
IRF最多支持2个成员设备。
通常情况下，必须是同一系列产品型号的设备才能组成IRF。
IRF中所有成员设备的软件版本必须相同，如果有软件版本不同的设备要加入IRF，请确保IRF的启动文件同步加载功能处于开启状态。
IRF合并时，如果有成员设备的桥MAC相同，则它们不能合并为一个IRF。IRF的桥MAC不受此限制，只要成员设备自身桥MAC唯一即可。
在组成IRF的所有成员设备上，需要确保IRF端口绑定的物理端口类型、数量一致。
设备仅支持IRF物理端口直连组建IRF，不支持跨中间设备。
如需关闭主设备的所有IRF端口，在进行此操作前请确保主设备优先级高于备设备。
IRF域编号是一个全局变量，IRF中的所有成员设备都共用这个IRF域编号，因此，请按照网络规划来修改IRF域编号，不要随意修改。
请确保IRF中各成员设备上安装的特性License一致，否则，可能会导致这些License对应的特性不能正常运行。
IRF形成之后，用户需通过主设备的管理口IP地址登录IRF系统Web页面，对IRF内所有成员设备进行统一配置管理。
IRF形成之后，如增加或删除堆叠物理端口时，需首先关闭非当前配置的成员设备对应物理口。
对于详细的产品特有的使用限制，请务必参考各产品配置手册使用限制中的内容。
部分IRF功能仅支持以CLI方式进行配置，不支持在Web界面上配置，具体支持情况请以设备实际Web界面为准。
配置指南
配置准备
在配置IRF之前，需要完成以下任务：
进行网络规划，明确使用哪台设备作为主设备、各成员设备的编号以及成员设备之间的物理连接。
连接IRF物理接口，确保IRF链路处于up状态。
配置IRF
成员编号、成员优先级、IRF端口配置方式不同，时效不同。IRF的具体配置步骤如下：
选择“系统 > 高级虚拟化 > IRF”。

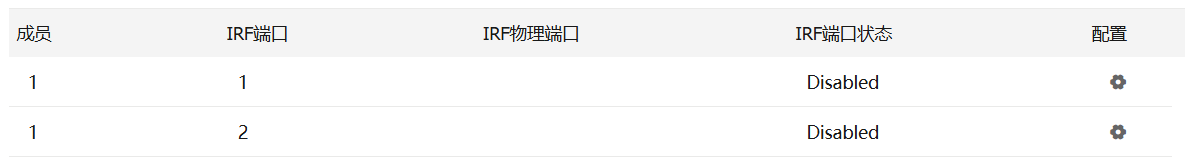

在“IRF”页面，单击列表右侧的<配置>按钮，打开“配置IRF”页面。
图-5 配置IRF功能示意图

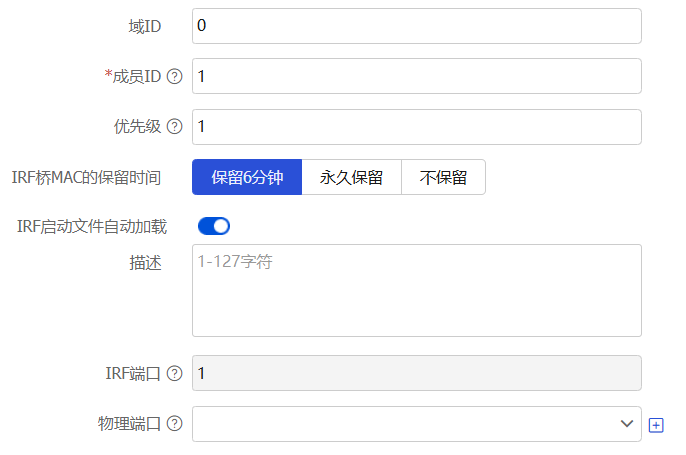

在“配置IRF”页面，配置IRF参数。具体配置内容如下表所示：
图-6 配置IRF页面
图-7 配置IRF参数表
参数
说明
域ID
IRF的域编号，修改设备的IRF域编号，会导致设备离开当前IRF，不再属于当前IRF，不能和当前IRF中的设备交互IRF协议报文
成员ID
设备在IRF中的成员编号，IRF系统使用成员编号来唯一标识一台成员设备，每台成员设备需要使用不同的成员编号
优先级
IRF中成员设备的优先级
优先级值越大表示优先级越高，优先级高的设备竞选时成为主设备的可能性越大
IRF桥MAC的保留时间
IRF桥MAC拥有者离开IRF后，IRF可以继续使用当前桥MAC的时间，取值包括：
保留6分钟：IRF桥MAC的保留时间为6分钟。当IRF桥MAC拥有者离开IRF时，IRF桥MAC在6分钟内不变化。如果IRF桥MAC拥有者在6分钟内重新又加入IRF，则IRF桥MAC不会变化。如果6分钟后IRF桥MAC拥有者没有回到IRF，则会使用IRF当前主设备的桥MAC作为IRF桥MAC
永久保留：IRF桥MAC永久保留，无论IRF桥MAC拥有者是否离开IRF，IRF桥MAC始终保持不变
不保留：IRF桥MAC地址不保留，立即变化，当IRF桥MAC拥有者离开IRF时，系统立即会使用IRF中当前主设备的桥MAC做IRF桥MAC
IRF启动文件自动加载
开启/关闭IRF启动文件自动加载功能
开启IRF启动文件自动加载功能后，当新加入IRF的设备和主设备的软件版本不同时，新加入的设备会自动同步主设备的软件版本，再重新加入IRF。为了成功进行自动加载，请确保从设备存储介质上有足够的空闲空间用于存放IRF的启动文件。如果从设备存储介质上空闲空间不足，该设备将自动删除当前启动文件来再次尝试加载；如果空闲空间仍然不足，该从设备将无法进行自动加载。此时，需要管理员重启从设备并进入从设备的BootWare菜单，删除一些不重要的文件后，再将从设备重新加入IRF
描述
IRF的描述信息
IRF端口
一种专用于IRF成员设备之间进行连接的逻辑接口，每台成员设备上可以配置两个IRF端口，分别为IRF-Port1和IRF-Port2。它需要和物理端口绑定之后才能生效
IRF端口的状态由与它绑定的IRF物理端口的状态决定。与IRF端口绑定的所有IRF物理端口状态均为down时，IRF端口的状态才会变成down
物理端口
与IRF端口绑定，用于IRF成员设备之间进行连接的物理接口。IRF物理端口负责在成员设备之间转发IRF协议报文以及需要跨成员设备转发的业务报文
将IRF端口与物理端口绑定或解绑定时，需要先关闭相应的物理端口，在绑定或解绑定的操作完成后，再开启物理端口
单击<确定>按钮，IRF配置完成。
将当前配置保存到设备的下次启动配置文件，以便设备重启后，IRF配置能够继续生效。
