路由表

特性简介

在网络中路由器根据所收到的报文的目的地址选择一条合适的路径，并将报文转发到下一个路由器。路径中最后一个路由器负责将报文转发给目的主机。路由就是报文在转发过程中的路径信息，用来指导报文转发。

RIB（Routing Information Base，路由信息库），是一个集中管理路由信息的数据库，包含路由表信息以及路由周边信息（路由迭代信息、路由共享信息以及路由扩展信息）等。

对于相同的目的地，不同的路由协议、直连路由和静态路由可能会发现不同的路由，但这些路由并不都是最优的。为了判断最优路由，各路由协议、直连路由和静态路由都被赋予了一个优先级，具有较高优先级的路由协议发现的路由将成为最优路由。

除直连路由外，各路由协议的优先级都可由用户手工进行配置。另外，每条静态路由的优先级都可以不相同。数值越小表明优先级越高。

vSystem相关说明

非缺省vSystem对于本特性的支持情况，请以页面的实际显示为准。

配置指南

配置准备

在配置本特性之前，需要完成以下任务：

  • 配置接口IP地址。接口在“网络 > 接口与VRF > 接口”页面配置。

  • 配置路由，保证路由可达。路由在“网络 > 路由”页面配置。

  • 创建安全域。安全域在“网络 > 安全域”页面配置。

  • 配置接口加入安全域。可在安全域页面添加接口，也可在接口页面选择接口所属的安全域。

  • 配置安全策略，放行业务流量。安全策略在“策略 > 安全策略”页面配置。

查看路由表

路由表是设备根据目的IP地址决定数据包转发路径的重要依据。通过查阅路由表，设备能够确定数据包需要被发送到哪个下一跳设备。查看路由表可以帮助网络管理员诊断和解决网络连接问题，以及分析和调整路由表中的条目，优化数据传输路径，提高数据传输效率。

  1. 选择“网络 > 路由 > 路由表”，单击“IPv4路由表”或“IPv6路由表”，可实现对IPv4/IPv6路由表概要信息的查看，显示内容如下：

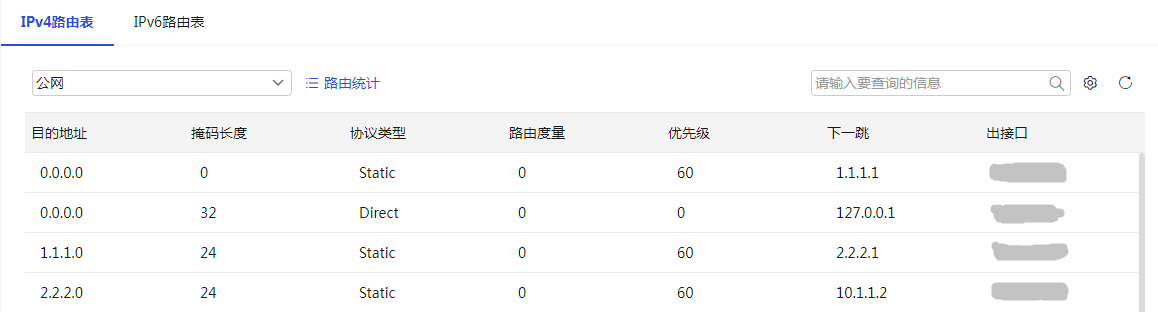

    图-1 IPv4路由表

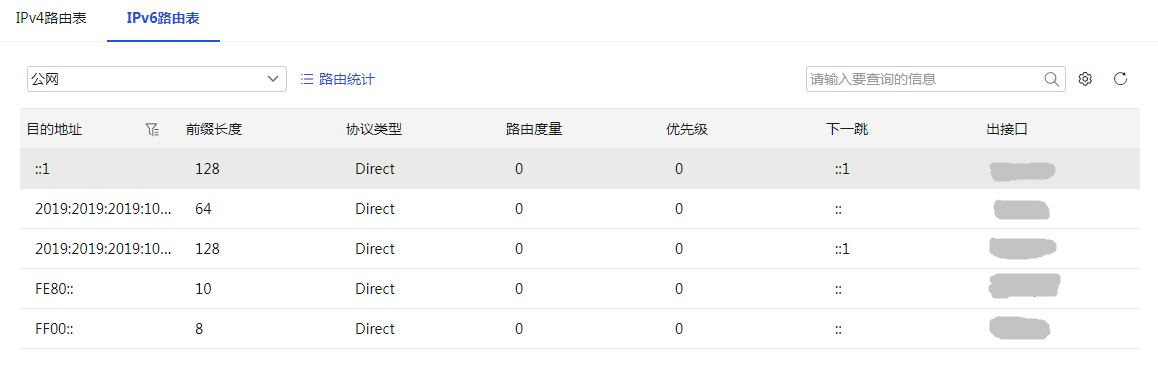

    图-2 IPv6路由表

    表-1 IPv4路由表/IPv6路由表显示内容

    参数

    说明

    目的地址

    路由的目的IPv4/IPv6地址

    掩码长度

    IPv4地址的掩码长度，只有在“IPv4路由表”页面才会显示本参数

    前缀长度

    IPv6地址的前缀长度，只有在“IPv6路由表”页面才会显示本参数

    协议类型

    路由协议类型

    路由度量

    路由的度量值

    优先级

    路由的优先级

    下一跳

    路由的下一跳地址

    出接口

    到该目的网段的数据包将从此接口发出

  2. 在“IPv4路由表”或“IPv6路由表”页面，单击<路由统计>按钮，可实现对IPv4/IPv6路由表统计信息的查看，统计内容如下：

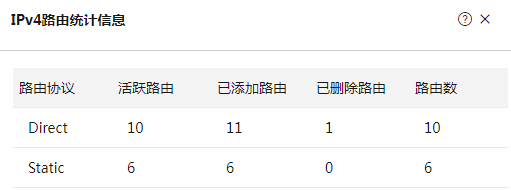

    图-3 IPv4路由统计信息

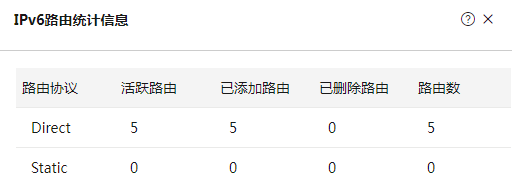

    图-4 IPv6路由统计信息

    表-2 IPv4/IPv6路由统计信息显示内容

    参数

    说明

    路由协议

    路由协议类型

    活跃路由

    活跃的、正在使用的路由数目

    已添加路由

    路由器启动后或在上一次清除路由表后，路由表中添加的路由数目

    已删除路由

    标记为删除的路由数目（此类路由在等待一段时间后会被释放）

    路由数

    总的路由数目
