RIP

特性简介

RIP（Routing Information Protocol，路由信息协议）是一种较为简单的内部网关协议（Interior Gateway Protocol，IGP），主要用于规模较小的网络中，比如校园网以及结构较简单的地区性网络。对于更为复杂的环境和大型网络，一般不使用RIP。

由于RIP的实现较为简单，在配置和维护管理方面也远比OSPF和IS-IS容易，因此在实际组网中仍有广泛的应用。

使用限制和注意事项

• 在多RIP进程情况下，不允许配置通告所有网段功能。

• 如果接口上配置了RIP版本，以接口配置的为准；如果接口没有进行RIP版本配置，接口运行的RIP版本将以全局配置的版本为准。

vSystem相关说明

非缺省vSystem对于本特性的支持情况，请以页面的实际显示为准。

配置指南

配置准备

在配置本特性之前，需要完成以下任务：

• 配置接口IP地址。接口在“网络 > 接口与VRF > 接口”页面配置。

• 创建安全域。安全域在“网络 > 安全域”页面配置。

• 配置接口加入安全域。可在安全域页面添加接口，也可在接口页面选择接口所属的安全域。

• 配置安全策略，放行业务流量。安全策略在“策略 > 安全策略”页面配置。

配置RIP功能

RIP是一种动态路由协议，用于在自治系统内交换路由信息。它基于距离矢量算法，使用跳数作为度量标准来选择最佳路径。

1. 选择“网络 > 路由 > RIP”，进入RIP页面。

2. 单击<新建>按钮，新建RIP实例。

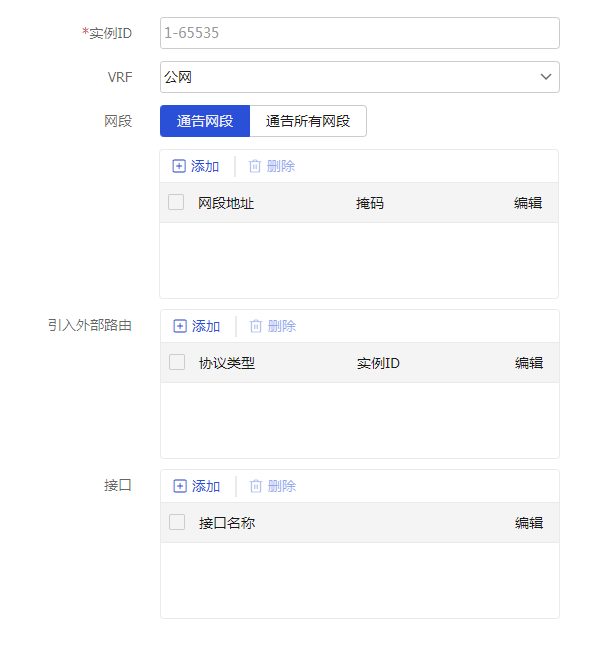

   图-1 新建RIP实例



   表-1 新建RIP实例参数表

   参数	说明
   实例ID	RIP实例编号
   VRF	RIP所属的VRF
   网段	在指定网段上使能RIP，包括: 通告网段 单击<添加>按钮，编辑网段地址和掩码 单击<确定>按钮，添加的网段将显示在通告网段列表中 通告所有网段
   引入外部路由	引入其它协议生成的路由 单击<添加>按钮，选择协议类型 输入实例ID，只有IS-IS、OSPF、EIGRP或RIP协议类型才需要输入本参数 单击<确定>按钮，引用的路由协议将显示在引入外部路由的列表中
   接口	在指定接口上使能RIP。单击<添加>按钮，设置RIP接口

3. 在“新建RIP实例”页面，单击接口列表的<添加>按钮，在指定接口上使能RIP。

4. 进入“RIP接口设置”页面。

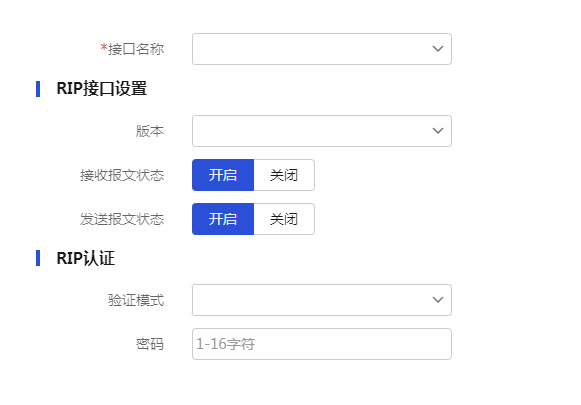

   图-2 RIP接口设置



   表-2 RIP接口设置

   参数		说明
   接口名称		指定接口名称
   RIP接口设置	版本	RIP版本，包括： RIPv1：RIP协议版本为RIPv1 RIPv2：RIP协议版本为RIPv2，报文发送方式为组播方式 RIPv2 Broadcast：RIPv2版本的报文发送方式为广播方式
   	接收报文状态	开启/关闭接口接收RIP报文的状态
   	发送报文状态	开启/关闭接口发送RIP报文的状态
   RIP认证	验证模式	RIP-2报文的验证方式，包括： Simple：简单验证方式 MD5（RFC 2082）：指定MD5验证报文使用RFC 2453规定的报文格式 MD5（RFC 2453）：指定MD5验证报文使用RFC 2082规定的报文格式 当RIP的版本为RIPv1时，虽然仍然可以配置验证方式，但由于RIPv1不支持认证，因此该配置不会生效
   	密码	设置密码
   	标识符	验证字标识符 只有“验证方式”选择MD5（RFC 2082），才会显示本参数

5. 在“RIP接口设置”页面，单击<确定>按钮，添加的接口将在接口列表显示。

6. 在“新建RIP实例”页面，单击<确定>按钮，新建的RIP实例将在RIP列表显示。
