报文示踪

特性简介

报文示踪功能用来分析和追踪设备中各个安全业务模块（如：攻击防范、uRPF、会话管理和并发连接限制等）对报文的处理过程，通过查看报文示踪记录的详细信息，有利于管理员对网络故障的快速排查和定位。

应用场景

当出现网络故障时，通常由于设备上配置了较多的安全业务，导致管理员无法快速、准确地定位故障。报文示踪功能可以帮助管理员有效解决上述问题。

报文示踪模式

为满足不同情况下网络故障定位的需求，报文示踪功能提供了如下三种诊断模式：

• 真实流量诊断：指在实际网络环境中，对经过设备的真实流量进行追踪和分析。此种方式适用于在实际网络中定位网络故障。

• 导入报文诊断：指将捕获的文件（必须是“.cap”或 “.pcap”格式的文件）导入设备，对报文进行分析，对报文被处理的过程进行回放。此种方式适用于在本设备上已经捕获所需报文的场景，或者需要对其他设备（如不支持报文示踪功能的设备等）上的报文进行协助分析的场景。

• 构造报文诊断：指设备根据管理员输入的参数信息构造一个报文，用来验证和查看已配置的安全业务功能对此报文的处理结果。此种方式适用于在设备上配置完各项所需的功能后，模拟一个真实流量的报文，来验证设备对报文的处理是否可以达到预期效果的场景。

vSystem相关说明

非缺省vSystem对于本特性的支持情况，请以页面的实际显示为准。

使用限制和注意事项

• 仅在诊断报文前选择捕获诊断报文功能后，报文示踪过程才会生成.cap文件，否则不会生成。

• 捕获报文生成.cap文件被下载后，设备上保存的此文件即被删除，管理员将无法再次导出。

• 导入报文诊断模式仅能导入文件中的前10条流，每条流又仅能导入前10个报文，且仅能对导入的完整报文进行示踪，不完整的报文无法进行示踪。

• 当接口开启保持上一跳功能并转发成功时，设备无法读取下一跳的IP地址，此时下一跳会显示为255.255.255.255（IPv4）或：：（IPv6）。

配置指南

配置准备

报文示踪

1. 选择“系统 > 诊断中心 > 报文示踪”。

2. 在“报文示踪”页面，可以通过配置参数信息，选择对哪些报文进行示踪，具体配置内容如下表所示：

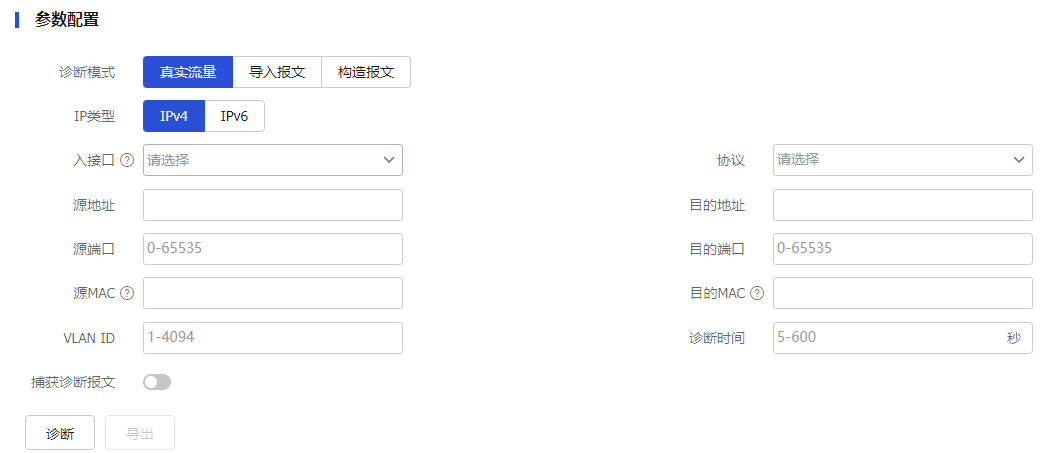

   图-1 报文示踪参数配置



   表-1 配置参数表

   参数	说明
   诊断模式	配置报文示踪的诊断模式，取值包括： 真实流量 导入报文 构造报文
   IP类型	配置IP地址类型，包括IPv4和IPv6两种： IPv4：表示仅对IPv4类型的报文进行示踪 IPv6：表示仅对IPv6类型的报文进行示踪
   入接口	选择需要示踪报文的入接口
   协议	选择需要示踪报文的协议
   源地址	选择需要示踪报文的源地址
   源端口	选择需要示踪报文的源端口
   目的地址	选择需要示踪报文的目的地址
   目的端口	选择需要示踪报文的目的端口
   源MAC	选择需要示踪报文的源MAC地址
   目的MAC	选择需要示踪报文的目的MAC地址
   VLAN ID	选择需要示踪报文的VLAN ID
   诊断时间	选择需要示踪报文的时间长短，达到指定时间后，报文示踪功能停止。此功能仅真实流量诊断模式支持
   捕获诊断报文	选择此功能后，设备在报文示踪的同时会把报文捕获下来，并形成.cap文件供管理员分析使用。管理员可点击<导出>按钮并选择“捕获报文”选项下载此.cap文件

3. 单击<诊断>按钮，设备将开始进行报文示踪。

对报文诊断结束后，通过诊断信息可以查看各安全业务模块对报文的处理情况。对正确处理报文的业务模块，系统会给出示意；对丢弃报文的业务模块，系统会给出示意，并给出丢包原因。
