NQA

特性简介

NQA简介

NQA（Network Quality Analyzer，网络质量分析）通过发送探测报文，对链路状态、网络性能、网络提供的服务及服务质量进行分析，并为用户提供标识当前网络性能和服务质量的参数，如时延、抖动时间、TCP连接建立时间、FTP连接建立时间和文件传输速率等。利用NQA的分析结果，用户可以及时了解网络的性能状况，针对不同的网络性能进行相应处理并对网络故障进行诊断和定位。

运行机制

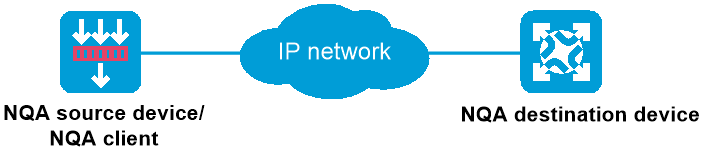

图-1 NQA测试典型组网图

如图-1所示，NQA测试的典型组网中包括以下两部分：

• NQA测试的源端设备：又称为NQA客户端，负责发起NQA测试，并统计探测结果。NQA测试组在NQA客户端上创建。

• NQA测试的目的端设备：负责接收、处理和响应NQA客户端发来的探测报文。

  • 在进行UDP-jitter类型测试时，必须在目的端设备上配置NQA服务器功能，开启指定IP地址和端口上的监听服务。此时，目的端设备又称为NQA服务器。当NQA服务器接收到客户端发送给指定IP地址和端口的探测报文后，将对其进行处理，并发送响应报文。

  • 在其他类型的测试中，目的端设备只要能够处理NQA客户端发送的探测报文即可，不需要配置NQA服务器功能。例如，在FTP测试中，目的端设备上需要配置FTP服务器相关功能，以便处理客户端发送的FTP报文，而无需配置NQA服务器功能。

NQA测试的过程为：

1. NQA客户端构造指定测试类型的探测报文，并发送给目的端设备；

2. 目的端设备收到探测报文后，回复应答报文；

3. NQA客户端根据是否收到应答报文，以及接收应答报文的时间，计算报文丢失率、往返时间等。

支持联动功能

联动功能是指在监测模块、Track模块和应用模块之间建立关联，实现这些模块之间的联合动作。联动功能利用监测模块对链路状态、网络性能等进行监测，并通过Track模块将监测结果及时通知给应用模块，以便应用模块进行相应的处理。联动功能的详细介绍，请参见“Track联机帮助”。NQA可以作为联动功能的监测模块，对NQA探测结果进行监测，当连续探测失败次数达到一定数目时，就通过Track模块触发应用模块进行相应的处理。

阈值告警功能

NQA通过创建阈值告警项，并在阈值告警项中配置监测的对象、阈值类型及触发的动作，来实现阈值告警功能。

vSystem相关说明

非缺省vSystem对于本特性的支持情况，请以页面的实际显示为准。

配置指南

配置思路

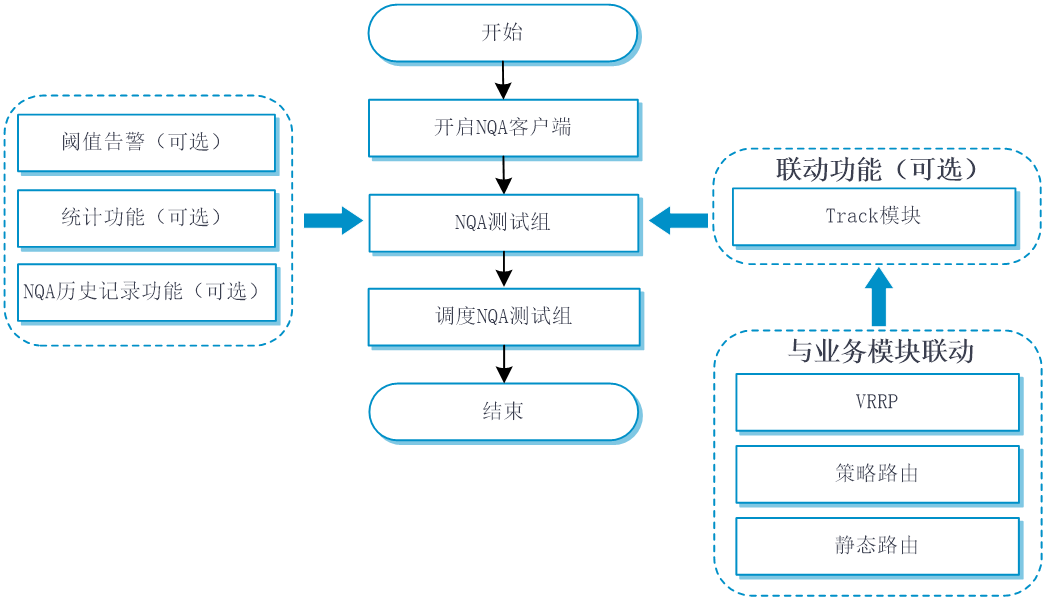

NQA的配置思路如下图所示：

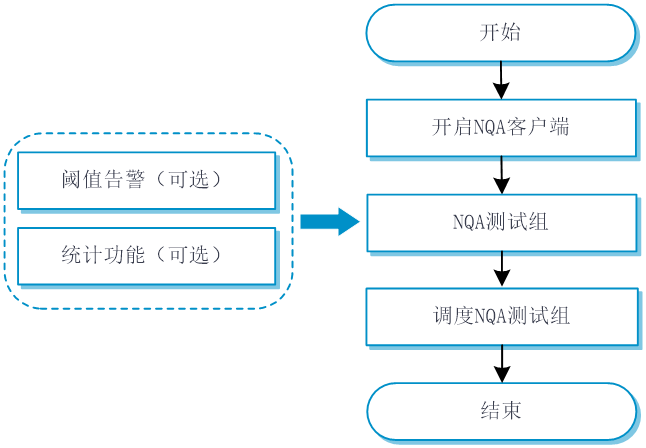

图-2 ARP/ICMP-echo测试的配置思路图

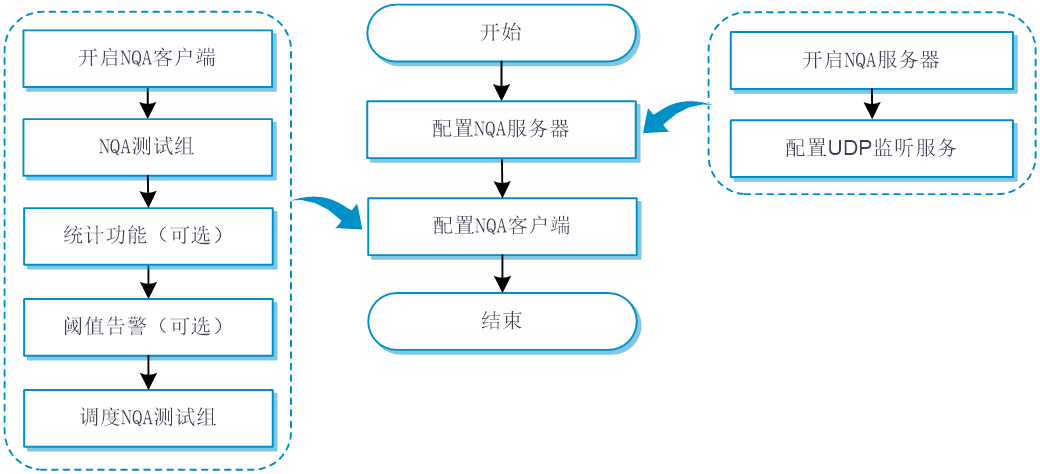

图-3 UDP-jitter测试的配置思路图

图-4 ICMP-jitter测试的配置思路图

配置准备

配置ICMP-echo测试

ICMP-echo测试是利用ICMP协议，根据应答报文或超时信息判断目的主机的可达性。

ICMP-echo测试的具体配置步骤如下：

1. 选择“系统 > 高可靠性 > NQA”。

2. 在“NQA”页面单击<新建>按钮，进入“新建NQA”页面。

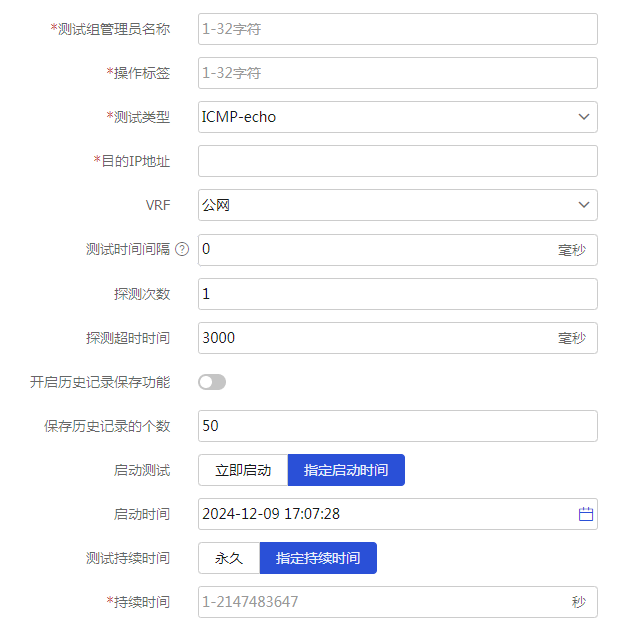

   图-5 ICMP-echo测试示意图



   表-1 ICMP-echo测试配置参数表

   参数	说明
   测试组管理员名称	NQA测试组的管理员的名字，NQA测试组由一个管理员名称和一个操作标签来标识
   操作标签	NQA测试操作的标签
   测试类型	NQA支持通过不同的协议报文进行链路探测
   目的IP地址	探测报文的目的IP地址
   VRF	NQA测试所属VRF
   目的端口	探测报文的目的端口
   测试时间间隔	连续两次测试开始时间的时间间隔，取值为0表示只进行一次测试，此时不会生成统计结果
   探测次数	如果配置的次数大于1，那么系统在进行第一次探测之后，等待回应。如果到达探测超时时间时，仍然没有收到回应，则发起第二次探测。如此反复，直到完成指定次数的探测
   探测超时时间	一次探测中等待响应报文的超时时间
   开启历史记录保存功能	开启此功能后，系统会记录该NQA测试组的历史信息；关闭此功能后，系统不会记录该测试组的历史信息，原有的历史记录信息也会被删除
   保存历史记录的个数	如果一个测试组中历史记录个数超过设定的最大数目，则最早的历史记录将会被删除
   启动测试	启动测试支持如下几种方式： 立即启动：选择此方式，配置下发后NQA测试工作立即开始 指定启动时间：选择此方式，配置下发后NQA测试工作会在指定时间到达时启动
   测试持续时间	测试持续时间支持如下几种方式： 永久：此方式，NQA测试工作启动后将一直进行测试 指定持续时间：此方式，NQA测试工作启动后，将在指定持续时间内进行测试，当持续时间到达后将结束本次NQA测试

3. 在“新建NQA”页面，配置阈值告警功能。

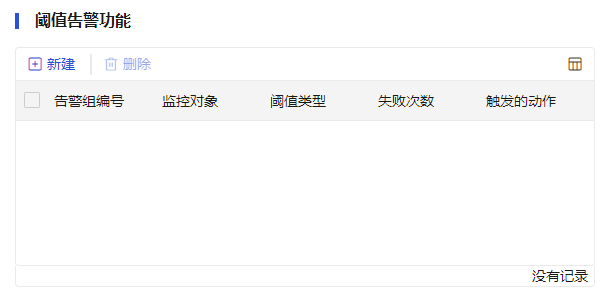

   图-6 阈值告警功能示意图



4. 单击<新建>按钮，进入“新建告警监控组”页面。

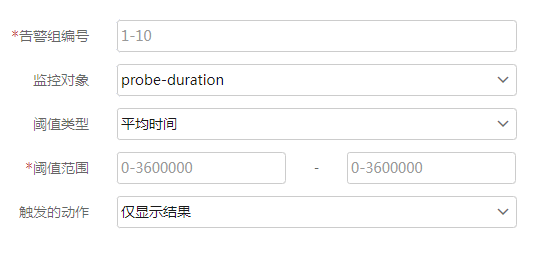

   图-7 NQA告警测试组示意图



   表-2 NQA阈值告警功能配置信息表

   参数	说明
   告警组编号	阈值告警组的编号信息
   监控对象	表示对某些类型的事件进行阈值监控，，包括： probe-duration：监控探测持续时间 probe-fail：监控探测失败的次数
   阈值类型	NQA阈值告警功能支持的阈值类型包括： 累计数目：监测一次测试中探测结果不在指定范围内的累计数目，如果累计数目达到或超过设定的值，则该监测对象超出阈值 连续次数：NQA测试组启动后，监测探测结果连续不在指定范围内的次数，如果该次数达到或超过设定的值，则该监测对象超出阈值 平均时间：监测一次测试中探测结果的平均值，如果平均值不在指定的范围内，则该监测对象超出阈值
   失败次数	探测失败的次数
   阈值范围	监控对象的阈值范围
   触发的动作	NQA阈值告警功能可以触发如下动作： 仅显示结果：只在本地记录监测结果，不向网络管理系统发送Trap消息 显示结果并发送Trap：不仅在本地记录监测结果，当阈值告警项的状态改变时，还向网络管理系统发送Trap消息。采用本动作时，需要在“系统 > 系统与维护 > SNMP“中配置Trap接收主机 触发其他模块联动：在记录监测结果的同时，触发其他模块联动。采用本动作时，需要在“系统 > 高可靠性 > Track”中配置“Track项”

5. 单击<确定>按钮，NQA测试将根据配置的测试时间启动NQA测试。

配置UDP-jitter测试

Delay jitter（时延抖动）是指相邻两个报文的接收时间间隔减去这两个报文的发送时间间隔。UDP-jitter测试需要NQA服务器和客户端配合才能完成。进行UDP-jitter测试之前，必须保证NQA服务器端配置了UDP监听功能。

UDP-jitter测试的具体配置步骤如下：

1. 配置NQA服务器

   NQA服务器的相关配置需在目的端设备上通过CLI控制台执行命令行配置。 NQA服务器上配置的监听IP地址、端口号、VRF参数必须与NQA客户端上的配置一致，且不能与已有的UDP监听服务冲突。

   1. 在目的端设备上，开启NQA服务器功能。

   2. 在目的端设备上，配置UDP监听服务。

2. 配置NQA客户端

   1. 单击“系统 > 高可靠性 > NQA”，进入“NQA”页面。

   2. 在“NQA”页面单击<新建>按钮，进入“新建NQA”页面。

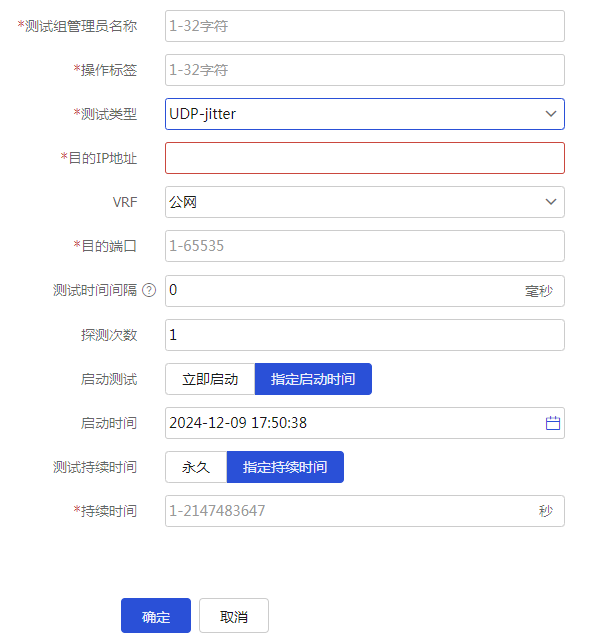

      图-8 UDP-jitter测试示意图



      表-3 UDP-jitter测试配置参数表

      参数	说明
      测试组管理员名称	NQA测试组的管理员的名字，NQA测试组由一个管理员名称和一个操作标签来标识
      操作标签	NQA测试操作的标签
      测试类型	NQA支持通过不同的协议报文进行链路探测
      目的IP地址	探测报文的目的IP地址
      VRF	NQA测试所属VRF
      目的端口	探测报文的目的端口
      测试时间间隔	连续两次测试开始时间的时间间隔，取值为0表示只进行一次测试，此时不会生成统计结果
      探测次数	如果配置的次数大于1，那么系统在进行第一次探测之后，等待回应。如果到达探测超时时间时，仍然没有收到回应，则发起第二次探测。如此反复，直到完成指定次数的探测
      启动测试	启动测试支持如下几种方式： 立即启动：选择此方式，配置下发后NQA测试工作立即开始 指定启动时间：选择此方式，配置下发后NQA测试工作会在指定时间到达时启动
      测试持续时间	测试持续时间支持如下几种方式： 永久：此方式，NQA测试工作启动后将一直进行测试 指定持续时间：此方式，NQA测试工作启动后，将在指定持续时间内进行测试，当持续时间到达后将结束本次NQA测试

   3. 单击<确定>按钮，NQA测试将根据配置的测试时间启动NQA测试。

配置ARP测试

ARP测试利用ARP协议，测试时NQA客户端向目的端设备发送ARP请求报文，根据能否收到应答报文判断目的端设备的ARP服务是否可用。

ARP测试的配置步骤与ICMP-echo测试相同，具体配置步骤请参考配置ICMP-echo测试。

配置ICMP-jitter测试

语音、视频等实时性业务对时延抖动（Delay jitter）的要求较高。通过ICMP-jitter测试，可以获得网络的单向和双向时延抖动，从而判断网络是否可以承载实时性业务。

ICMP-jitter测试的具体配置步骤如下：

1. 单击“系统 > 高可靠性 > NQA”，进入“NQA”页面。

2. 在“NQA”页面单击<新建>按钮，进入“新建NQA”页面。

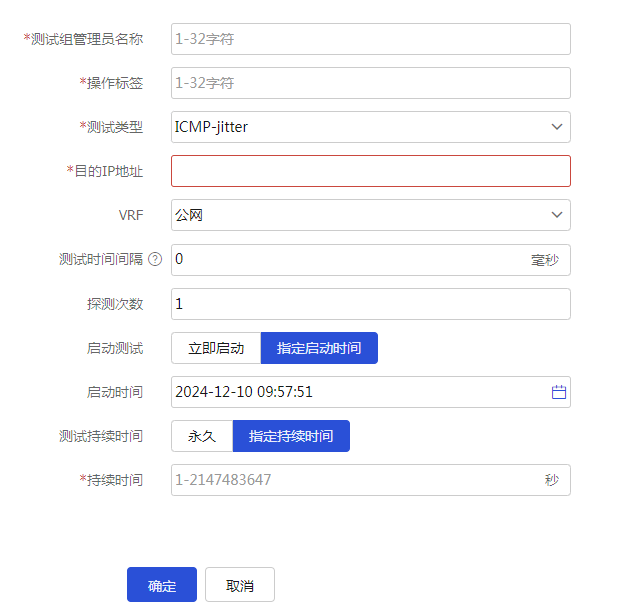

   图-9 ICMP-jitter测试示意图



   表-4 ICMP-jitter测试配置参数表

   参数	说明
   测试组管理员名称	NQA测试组的管理员的名字，NQA测试组由一个管理员名称和一个操作标签来标识
   操作标签	NQA测试操作的标签
   测试类型	NQA支持通过不同的协议报文进行链路探测
   目的IP地址	探测报文的目的IP地址
   VRF	NQA测试所属VRF
   测试时间间隔	连续两次测试开始时间的时间间隔，取值为0表示只进行一次测试，此时不会生成统计结果
   探测次数	如果配置的次数大于1，那么系统在进行第一次探测之后，等待回应。如果到达探测超时时间时，仍然没有收到回应，则发起第二次探测。如此反复，直到完成指定次数的探测
   启动测试	启动测试支持如下几种方式： 立即启动：选择此方式，配置下发后NQA测试工作立即开始 指定启动时间：选择此方式，配置下发后NQA测试工作会在指定时间到达时启动
   测试持续时间	测试持续时间支持如下几种方式： 永久：此方式，NQA测试工作启动后将一直进行测试 指定持续时间：此方式，NQA测试工作启动后，将在指定持续时间内进行测试，当持续时间到达后将结束本次NQA测试

3. 单击<确定>按钮，NQA测试将根据配置的测试时间启动NQA测试。
