BGP

特性简介

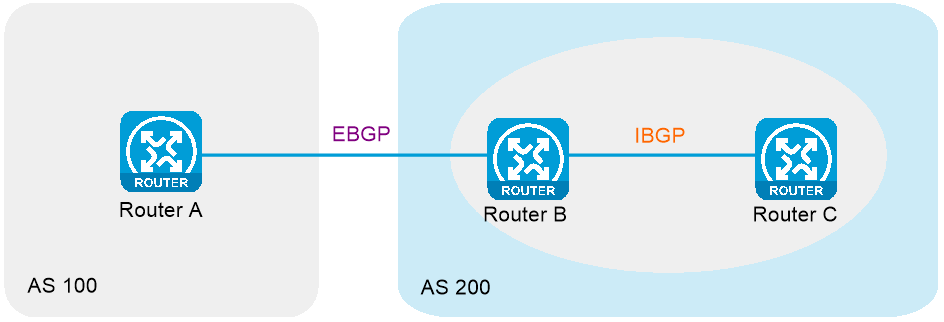

BGP（Border Gateway Protocol，边界网关协议）是一种既可以用于不同AS（Autonomous System，自治系统）之间，又可以用于同一AS内部的动态路由协议。当BGP运行于同一AS内部时，被称为IBGP（Internal BGP）；当BGP运行于不同AS之间时，称为EBGP（External BGP）如图-1所示，运行于Router A和Router B之间为EBGP，Router B和Router C之间为IBGP。AS是拥有同一选路策略，属于同一技术管理部门的一组路由器。

图-1 BGP演示组网

当前使用的BGP版本是BGP-4。BGP-4作为Internet外部路由协议标准，被ISP（Internet Service Provider，互联网服务提供商）广泛应用。

BGP基本功能

BGP对等体

运行BGP协议的路由器称为BGP发言者。BGP发言者接收或产生路由信息，并将路由信息发布给其它BGP发言者。

相互之间存在TCP连接、相互交换路由信息的BGP发言者互为BGP对等体。根据对等体所在的AS，对等体分为以下几种：

• IBGP对等体：对等体与本地路由器位于同一AS。

• EBGP对等体：对等体与本地路由器位于不同AS。

  只是配置BGP对等体而未在相应地址族下勾选激活，则BGP对等体的状态始终为idle(即不尝试使用Open消息建立BGP对等体)。

BGP地址族

BGP-4只能传递IPv4单播的路由信息，不能传递其它网络层协议（如IPv6等）的路由信息。

为了提供对多种网络层协议的支持，IETF对BGP-4进行了扩展，形成MP-BGP（Multiprotocol Border Gateway Protocol，多协议边界网关协议）。MP-BGP可以为多种网络层协议传递路由信息，如IPv6单播、IPv4组播、IPv6组播、IPv4 MDT等。

• IPv6单播

  通过MP-BGP发布和维护IPv6单播路由前缀信息。

• IPv4组播/IPv6组播

  • 组播路由协议PIM（Protocol Independent Multicast，协议无关组播）根据单播静态路由或者任意单播路由协议（包括RIP、OSPF、IS-IS、BGP等）所生成的单播路由表进行RPF（Reverse Path Forwarding，逆向路径转发）检查，以创建组播路由表项，从而进行组播报文的转发。组播转发路径与单播转发路径是一致的。但是，在某些情况下，组播网络拓扑和单播网络拓扑有可能不同；有些用户希望组播转发路径不同于单播转发路径，以便分别对组播流量和单播流量进行管理和控制。

  • MP-BGP对IPv4组播/IPv6组播的扩展，称为MBGP（Multicast BGP，组播BGP），它通过MP-BGP传递用于RPF检查的路由信息，并将该信息保存在独立的组播BGP路由表中，以实现单播转发和组播转发的隔离，使得组播转发路径可以不同于单播转发路径。

• IPv4 MDT

  通过MP-BGP发布和维护包含PE地址及PE所在的Default-group等信息的MDT信息，以便组播VPN根据MDT信息在公网上建立以PE为根（即组播源）的Default-MDT。详细介绍请参见“IP组播配置指导”中的“组播VPN”。

控制BGP路由信息的生成

生成BGP路由信息有两种方式：

1. 配置BGP发布本地网段路由(BGP网络)：通过本配置可以将本地路由表中指定网段的路由添加到BGP路由表中，以便通过BGP发布该网段路由。通过这种方式发布的路由的ORIGIN属性为IGP。网络管理员还可以通过使用路由策略更为灵活地控制所发布的路由。

   指定的网段路由必须存在于本地的IP路由表中，且处于Active状态，否则无法将该网段路由添加到BGP路由表中。

2. 配置BGP引入IGP路由协议的路由（BGP引入外部路由配置）：BGP可以向邻居AS发送本地AS内部网络的路由信息，但BGP不是自己去发现AS内部的路由信息，而是将IGP路由协议的路由信息引入到BGP路由表中，并发布给对等体。在引入IGP路由协议的路由时，可以针对不同的路由协议来对路由信息进行过滤。

   缺省情况下，BGP引入IGP路由协议的路由时，不会引入该协议的缺省路由。用户可以通过配置，指定BGP引入IGP路由协议的路由时，允许将缺省路由引入到BGP路由表中。

   通过引入方式发布的路由的ORIGIN属性为Incomplete。 只能引入路由表中状态为active的路由。

vSystem相关说明

非缺省VSystem对于本特性的支持情况，请以页面的实际显示为准。

使用限制和注意事项

• 请先在BGP地址族选项卡中选择相应的地址族，再进行BGP网络和BGP引入外部路由配置，否则会提示报错。

• 对于已有BGP配置的设备，如果在“BGP配置 > BGP状态 > 启用BGP”下，取消勾选，并点击应用，BGP的进程会关闭，相应BGP配置会全部丢失，请谨慎操作。

配置指南

配置思路

BGP功能的配置思路如下图所示。

图-2 BGP配置指导图

配置准备

在配置本特性之前，需要完成以下任务：

• 配置接口IP地址。接口在“网络 > 接口与VRF > 接口”页面配置。

• 创建安全域。安全域在“网络 > 安全域”页面配置。

• 配置接口加入安全域。可在安全域页面添加接口，也可在接口页面选择接口所属的安全域。

• 配置安全策略，放行业务流量。安全策略在“策略 > 安全策略”页面配置。

配置BGP

BGP是一种实现自治系统AS之间的路由可达，并选择最佳路由的距离矢量路由协议。BGP是目前互联网外部路由协议的标准，广泛应用于ISP之间。

启动BGP

1. 单击“网络 > 路由 > BGP”。

2. 在“BGP”页面，勾选<启用BGP>按钮。

3. 在“BGP”页面的具体配置内容如下：

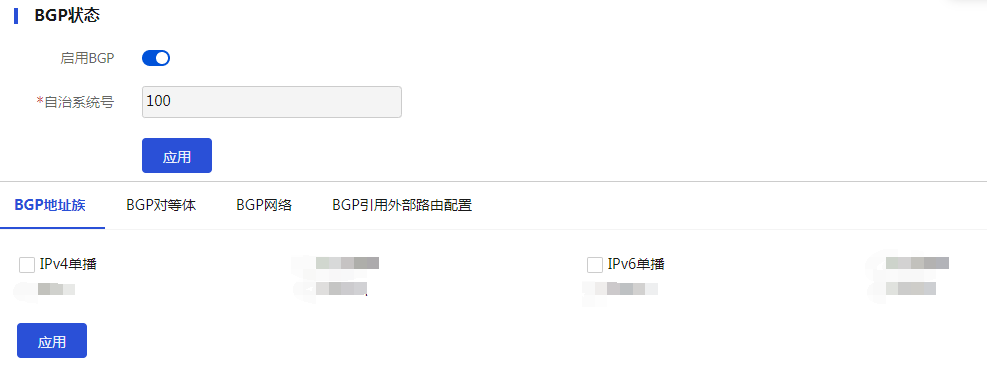

   图-3 BGP配置



   表-1 BGP状态配置

   参数	说明
   启动BGP	开启BGP路由协议
   自治系统号	用来区分和标识自治系统的编号
   BGP地址族	采用地址族来区分不同的网络层协议，可以在各自的地址族视图下完成配置

新建BGP对等体

1. 在“BGP对等体”页面，点击<新建>按钮。

2. 在“新建BGP对等体”页面的具体配置内容如下：

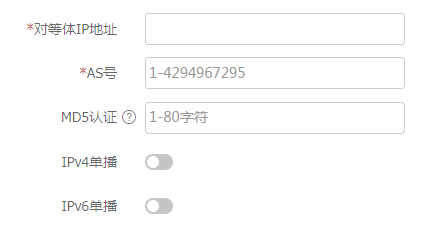

   图-4 新建BGP对等体



   表-2 BGP对等体配置

   参数	说明
   对等体IP地址	对等体的IPv4地址
   AS号	指定对等体的AS号： 如果对等体的AS号与本地路由器的AS号相同，则该对等体为IBGP对等体 如果对等体的AS号与本地路由器的AS号不同，则该对等体为EBGP对等体
   MD5认证	为对等体配置MD5认证，提高BGP的安全性

3. 单击<确定>按钮，新建BGP对等体成功，且会在“BGP对等体”页面中显示。

新建BGP网络

1. 在“BGP网络”页面，点击<新建>按钮。

2. 在“新建BGP网络”页面的具体配置内容如下：

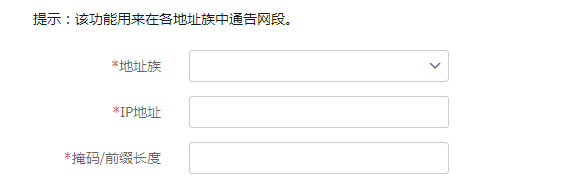

   图-5 新建BGP网络



   表-3 BGP网络配置

   参数	说明
   地址族	选择BGP地址族视图
   IP地址	将本地路由表中指定网段的路由添加到BGP路由表中，并发布给对等体，指定的网段路由必须存在于本地的IP路由表中，且处于Active状态
   掩码/前缀长度	目的网络地址的掩码或者前缀长度

3. 单击<确定>按钮，新建BGP网络成功，且会在“BGP网络”页面中显示。

新建BGP引用外部路由配置

1. 在“BGP引用外部路由配置”页面，点击<新建>按钮。

2. 在“新建BGP引用外部路由配置”页面的具体配置内容如下：

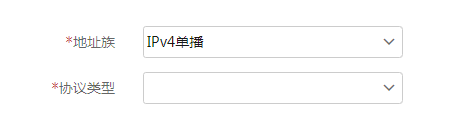

   图-6 BGP引用外部路由配置



   表-4 BGP引用外部路由配置

   参数	说明
   地址族	选择BGP地址族视图
   协议类型	将IGP路由协议的路由信息引入到BGP路由表中，以便通过BGP发布引入的路由信息，请根据实际情况选择合适的协议类型
   引入进程号	路由协议的进程号，当引入IS-IS、IPv6 ISIS、OSPF、OSPFv3、RIP或RIPng协议的路由时，如果没有指定任何参数，则引入进程号为1的IS-IS、IPv6 ISIS、OSPF、OSPFv3、RIP或RIPng协议的路由
