跨三层MAC学习

特性简介

跨三层MAC学习功能是指当设备和终端（如PC）之间有三层网络设备时，设备仍然可以学习到终端的MAC地址。

当终端采用动态IP地址访问网络时，使用IP地址作为过滤条件已经无法实现对网络流量的准确匹配和控制，此时需要使用MAC地址作为策略的过滤条件。但是在跨三层网络设备的组网环境中，设备无法直接获取终端的MAC地址，使用跨三层MAC学习功能可以获取终端的MAC地址。

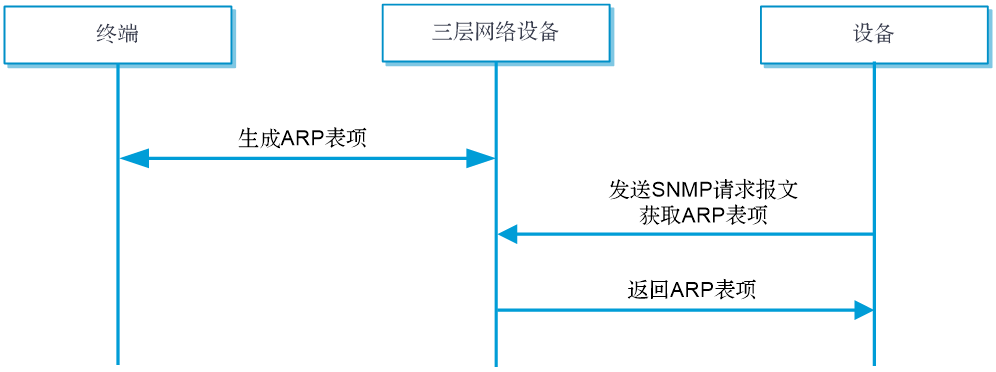

图-1 跨三层MAC学习流程图

跨三层MAC学习具体流程如下：

1. 三层网络设备（一般为网关设备）学习终端的IP-MAC映射关系，生成ARP表项；

2. 设备定期向三层网络设备发送SNMP请求报文，获取其ARP表项；

3. 三层网络设备响应SNMP请求报文，返回ARP表项；

4. 设备收到ARP表项后将其保存在内存中，最终学习到终端的MAC地址。

使用限制和注意事项

• 跨三层MAC学习功能目前仅支持学习IPv4地址映射的MAC地址。

• 在使用跨三层MAC学习功能时，设备与目标三层网络设备之间不能跨越NAT。

• 跨三层MAC学习功能不支持在VRF网络环境中使用。

配置指南

配置准备

在配置本特性之前，需要完成以下任务：

• 配置接口IP地址。接口在“网络 > 接口与VRF > 接口”页面配置。

• 配置路由，保证路由可达。路由在“网络 > 路由”页面配置。

• 创建安全域。安全域在“网络 > 安全域”页面配置。

• 配置接口加入安全域。可在安全域页面添加接口，也可在接口页面选择接口所属的安全域。

• 配置安全策略，放行业务流量。安全策略在“策略 > 安全策略”页面配置。

• 需要保证组网中与设备对接的三层网络设备已开启SNMP Agent服务，已配置团体名且支持SNMP v2c或SNMP v3版本。

开启跨三层MAC学习

当终端采用动态IP地址访问网络时，使用IP地址作为过滤条件已经无法实现对网络流量的准确匹配和控制，此时需要使用MAC地址作为策略的过滤条件。但是在跨三层网络设备的组网环境中，设备无法直接获取终端的MAC地址，使用跨三层MAC学习功能可以解决此问题。

1. 选择“系统 > 系统与维护 > 跨三层MAC学习 > 三层设备访问设置”。

2. 在“三层设备访问设置”页面开启跨三层MAC学习功能。

   图-2 开启跨三层MAC学习



3. 配置访问目标三层网络设备的时间间隔和超时时长，具体内容如下表所示。

   表-1 配置访问目标三层网络设备的时间间隔和超时时长参数表

   参数	说明
   SNMP请求的时间间隔	配置发送SNMP请求报文的时间间隔，单位为秒
   等待SNMP响应的超时时间	配置等待SNMP响应报文的超时时间，单位为秒

4. 单击<应用>按钮。

5. 在“三层设备访问设置”页面的三层设备列表下，单击<新建>按钮。

   图-3 添加v2c版本三层设备

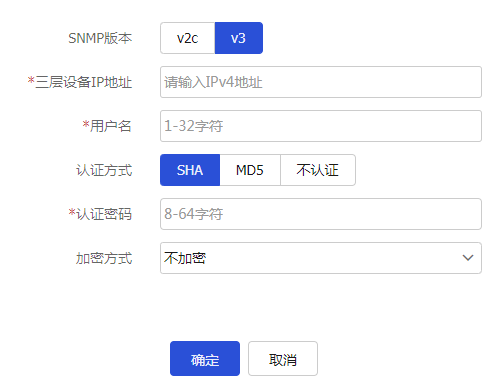

   图-4 添加v3版本三层设备



6. 在“新建三层设备”页面配置三层设备信息，具体内容如下表所示。

   表-2 新建三层设备

   认证方式	说明
   SNMP版本	配置SNMP协议使用的版本，其包括v2c和v3版本
   三层设备IP地址	配置目标三层网络设备的IP地址，一般为终端网络的网关设备，以获取此三层设备上的ARP表。目前仅支持IPv4地址
   团体名（v2c版本支持）	团体名相当于密码，团体内的设备通信使用团体名来进行认证。只有与目标三层设备上SNMP Agent的团体名相同时，才能互相访问
   用户名（v3版本支持）	只有与目标三层设备上SNMP Agent的用户名相同时，才能进行认证
   认证方式	这几项信息的配置必须与目标三层设备上SNMP Agent的配置信息相同时，才能认证成功进行互相访问
   认证密码
   加密方式
   加密密码

7. 单击<确定>按钮。

8. 学习完成后，选择“系统 > 系统与维护 > 跨三层MAC学习 > MAC学习列表”，可查看学习记录，包含IPv4地址与MAC地址的映射关系，以及表项老化时间。

   图-5 MAC学习列表
