ARP

特性简介

地址解析协议

ARP（Address Resolution Protocol，地址解析协议）是将IP地址解析为以太网MAC地址（或称物理地址）的协议。

设备通过ARP协议解析到目的MAC地址后，将会在自己的ARP表中增加IP地址和MAC地址映射关系的表项，以用于后续到同一目的地报文的转发。

ARP表项分为两种：动态ARP表项、静态ARP表项。

动态ARP表项

动态ARP表项由ARP协议通过ARP报文自动生成和维护，可以被老化，可以被新的ARP报文更新，可以被静态ARP表项覆盖。当到达老化时间、接口状态down时，系统会删除相应的动态ARP表项。

动态ARP表项可以固化为静态ARP表项，但被固化后无法再恢复为动态ARP表项。

为了防止部分接口下的用户占用过多的ARP资源，可以通过设置接口学习动态ARP表项的最大个数来进行限制。

静态ARP表项

静态ARP表项通过手工创建或由动态ARP表项固化而来，不会被老化，不会被动态ARP表项覆盖。

配置静态ARP表项可以增加通信的安全性。静态ARP表项可以限制和指定IP地址的设备通信时只使用指定的MAC地址，此时攻击报文无法修改此表项的IP地址和MAC地址的映射关系，从而保护了本设备和指定设备间的正常通信。

在配置静态ARP表项时，如果管理员希望用户使用某个固定的IP地址和MAC地址通信，可以将该IP地址与MAC地址绑定；如果进一步希望限定用户只在指定VLAN的特定接口上连接，则需要进一步指定报文转发的VLAN和出接口。

一般情况下，ARP动态执行并自动寻求IP地址到以太网MAC地址的解析，无需管理员的介入。

IP-MAC绑定表项

为增强设备的安全性，系统提供了IP-MAC绑定功能，即在设备上建立IP地址与MAC地址的对应关系即IP-MAC绑定表项，并基于该表项实现报文的过滤控制。该功能适用于防御主机仿冒攻击，可有效过滤攻击者通过仿冒合法用户主机的IP地址或者MAC地址向设备发送的伪造IP报文。

IP-MAC绑定表项可以通过手工配置和批量生成两种方式进行创建。

配置IP-MAC绑定表项可以增加通信的安全性。设备收到报文后，提取报文头中的源IP地址和源MAC地址，并与IP-MAC绑定表项进行匹配。如果源IP地址和源MAC地址与IP-MAC绑定表项一致，则转发该报文；如果不一致，则认为该报文是非法报文，并将其丢弃。对于IP地址与MAC地址在IP-MAC绑定表项中都无匹配项的报文，则根据配置的缺省动作放行或丢弃。

ARP防护

ARP防护是根据ARP报文中源IP地址和源MAC地址检查用户是否是所属VLAN所在接口上的合法用户。

当设备作为DHCP服务器时，设备收到ARP报文后，直接对报文进行转发；其他场景下，设备收到ARP报文后，如果找到与报文匹配的长静态ARP表项（即指定了报文转发的VLAN和接口的静态ARP表项），则对报文进行转发；否则认为是非法报文，直接丢弃。

长静态ARP表项的支持情况与设备型号有关，请以页面实际显示为准。

vSystem相关说明

非缺省vSystem对于本特性的支持情况，请以页面的实际显示为准。

配置指南

配置准备

在配置本特性之前，需要完成以下任务：

  • 配置接口IP地址。接口在“网络 > 接口与VRF > 接口”页面配置。

  • 配置路由，保证路由可达。路由在“网络 > 路由”页面配置。

  • 创建安全域。安全域在“网络 > 安全域”页面配置。

  • 配置接口加入安全域。可在安全域页面添加接口，也可在接口页面选择接口所属的安全域。

  • 配置安全策略，放行业务流量。安全策略在“策略 > 安全策略”页面配置。

配置IP-MAC绑定表项

若要使IP-MAC绑定表项生效，则需要在指定接口下开启IP-MAC接口绑定功能。开启IP-MAC接口绑定功能后，设备会对该接口上入方向的报文进行IP地址与MAC地址绑定关系的检测。

IP-MAC绑定表项的具体配置步骤如下：

  1. 选择“网络 > ARP”，进入ARP页面。

  2. 在ARP页面“配置IP-MAC绑定”下，配置批量生成IP-MAC绑定表项功能，具体的配置参数如下表所示。

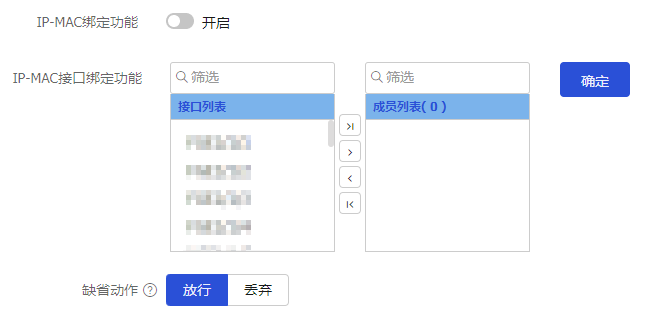

    图-1 配置IP-MAC绑定

    表-1 配置IP-MAC绑定参数表

    参数

    说明

    IP-MAC绑定功能

    开启IP-MAC绑定功能

    IP-MAC接口绑定功能

    在指定接口下开启IP-MAC接口绑定功能。开启IP-MAC接口绑定功能后，设备会对该接口上入方向的报文进行IP地址与MAC地址绑定关系的检测

    1. 在“接口列表”筛选指定接口

      • 单击<添加>按钮，添加的接口在“成员列表”中显示

      • 单击<全部添加>按钮，“接口列表”中所有接口将添加到“成员列表”

    2. 单击<确认>按钮，保存设置

    缺省动作

    用于设置设备对IP地址、MAC地址都与IP-MAC绑定表项无匹配的报文的处理方式，包括：

    • 放行

    • 丢弃

  3. 在ARP页面的“IP-MAC绑定列表”下，单击<新建>按钮，手工配置IP-MAC绑定表项，具体的配置参数如下表所示。

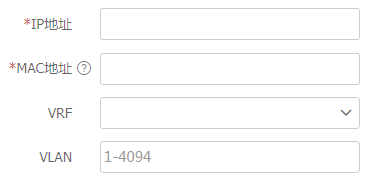

    图-2 新建IP-MAC绑定

    表-2 新建IP-MAC绑定参数表

    参数

    说明

    IP地址

    IP-MAC绑定表项的IP地址

    MAC地址

    IP-MAC绑定表项的MAC地址

    VRF

    IP-MAC绑定表项所属的VRF

    VLAN

    IP-MAC绑定表项所在的VLAN

    时间段

    IPv4-MAC绑定表项的生效时间段

    状态

    IPv4-MAC绑定表项的状态：

    • 生效

    • 不生效

      • 时间段不生效

      • VPN不生效

      • VPN与时间段均不生效

  4. 在“新建IP-MAC绑定”页面，单击<确定>按钮，新建IP-MAC绑定表项成功会在“IP-MAC绑定列表”中显示。

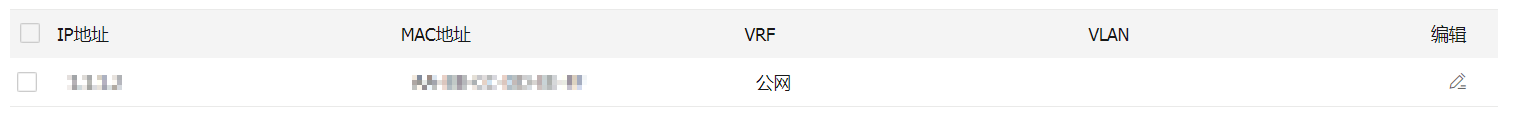

    图-3 IP-MAC绑定表项

配置ARP表项

ARP表项的具体配置步骤如下：

  1. 选择“网络 > ARP”，进入ARP页面。

  2. 在ARP页面的“ARP列表”下，单击<新建>按钮，手工配置静态ARP表项，具体的配置参数如下表所示。

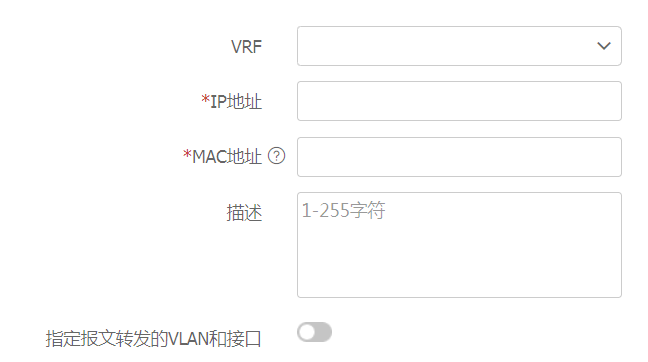

    图-4 新建ARP

    表-3 新建ARP参数表

    参数

    说明

    VRF

    ARP表项所属的VRF

    IP地址

    ARP表项的IP地址

    MAC地址

    ARP表项的MAC地址

    描述

    ARP表项的描述信息

    指定报文转发的VLAN和接口

    指定报文只在指定VLAN的特定接口上转发

    本功能的支持情况与设备型号有关，请以页面实际显示为准

    VLAN

    报文转发的VLAN，只有勾选“指定报文转发的VLAN和接口”才会显示本参数

    接口

    报文转发的接口，只有勾选“指定报文转发的VLAN和接口”才会显示本参数

  3. 在“新建ARP”页面，单击<确定>按钮，新建ARP表项会在ARP列表显示，类型显示为“静态”。

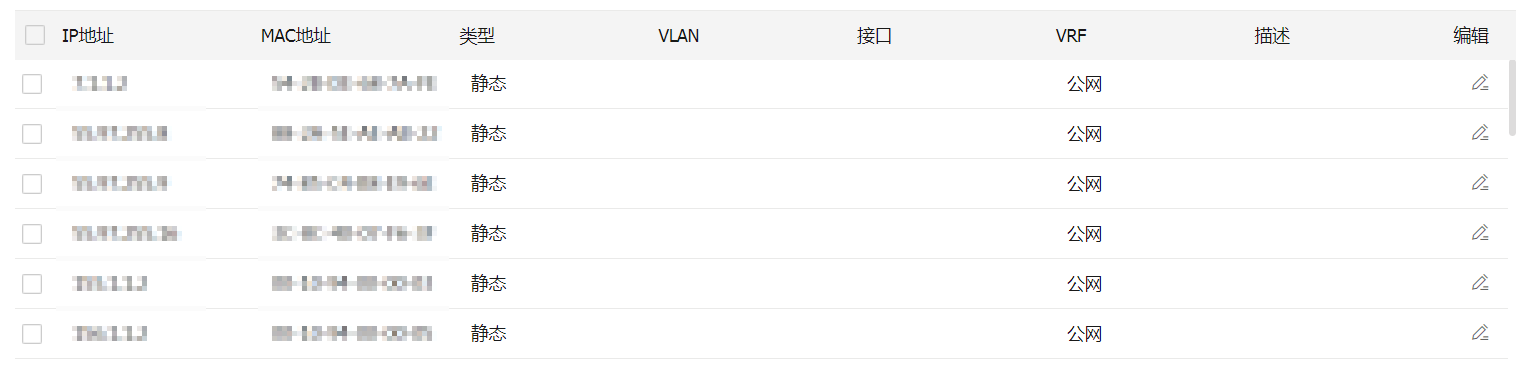

    图-5 ARP列表

  4. 在“ARP列表”中，勾选类型为“动态”的ARP表项前的复选框，单击<固化>按钮，可以将动态ARP表项固化为静态ARP表项，类型显示为“静态”，固化后无法再恢复为动态ARP表项。

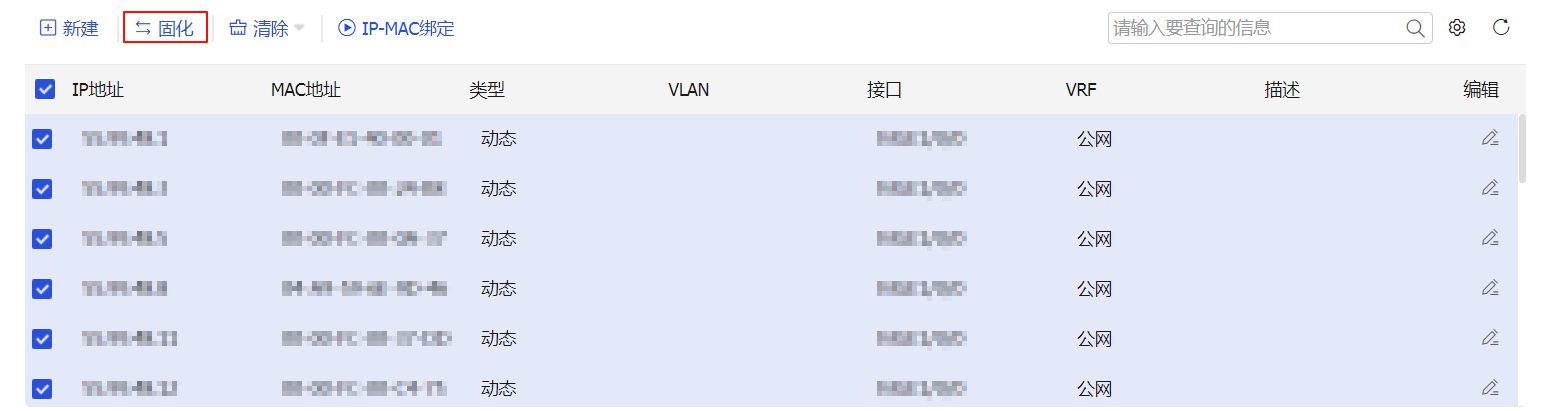

    图-6 ARP表项固化

  5. 在“ARP列表”中，勾选ARP表项前的复选框，单击<IP-MAC绑定>按钮，ARP表项生成对应的IP-MAC绑定表项，会在“IP-MAC绑定列表”中显示。

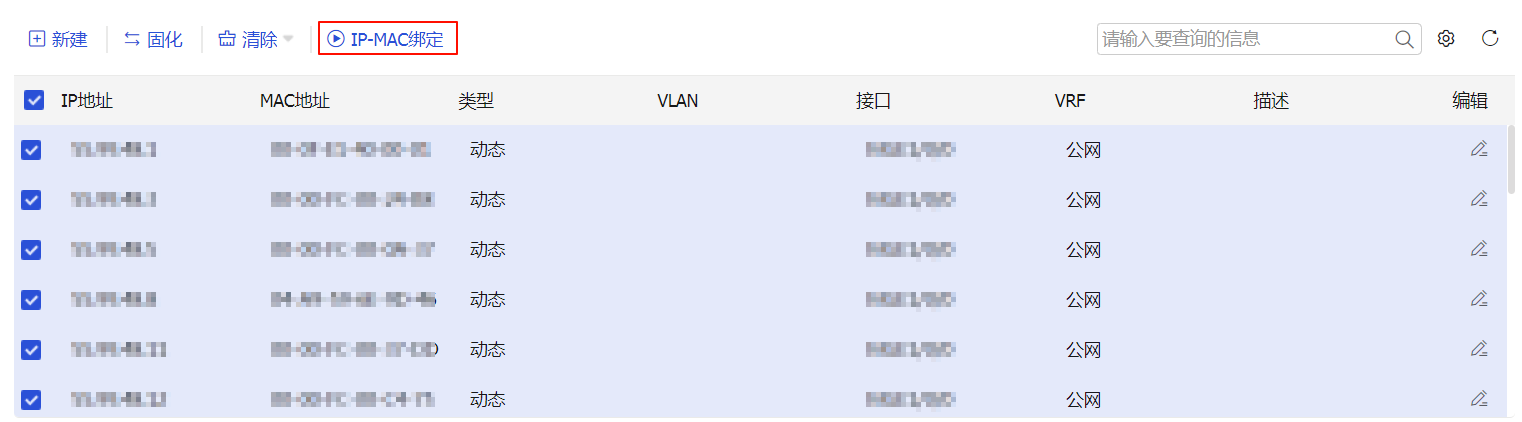

    图-7 IP-MAC绑定

配置ARP防护

ARP防护的具体配置步骤如下：

  1. 选择“网络 > ARP”，进入ARP页面。

  2. 在ARP页面的“ARP防护”下，可查看设备上所有VLAN是否开启了ARP防护功能。

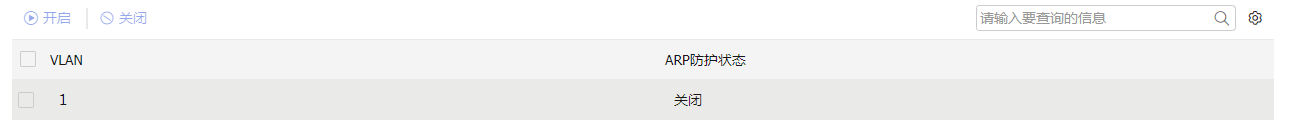

    图-8 ARP防护

    表-4 ARP防护参数表

    参数

    说明

    VLAN

    VLAN编号

    ARP防护状态

    VLAN的ARP防护状态，包括：

    • 开启

    • 关闭

  3. 选择目标VLAN，单击<开启>或<关闭>按钮，开启或关闭所选VLAN的ARP防护功能。
