ACL

特性简介

ACL（Access Control List，访问控制列表）是一或多条规则的集合，用于识别报文流。这里的规则是指描述报文匹配条件的判断语句，匹配条件可以是报文的源地址、目的地址、端口号等。设备依照这些规则识别出特定的报文，并根据预先设定的策略对其进行处理。

ACL分类

ACL包括下表所列的几种类型，它们的主要区别在于规则制订依据不同：

表-1 ACL的分类

ACL规则匹配顺序

表-2 各类型ACL的“深度优先”排序法则

ACL规则编号

每条规则都有自己的编号，这个编号可由手工指定或由系统自动分配。由于规则编号可能影响规则的匹配顺序，因此当系统自动分配编号时，为方便后续在已有规则之间插入新规则，通常在相邻编号之间留有一定空间，这就是规则编号的步长。系统自动分配编号的方式为：从0开始，按照步长分配一个大于现有最大编号的最小编号。比如原有编号为0、5、9、10和12的五条规则，步长为5，则系统将自动为下一条规则分配编号15。如果步长发生了改变，则原有全部规则的编号都将自动从0开始按新步长重新排列。比如原有编号为0、5、9、10和15的五条规则，当步长变为2后，这些规则的编号将依次变为0、2、4、6和8。

vSystem相关说明

非缺省vSystem对于本特性的支持情况，请以页面的实际显示为准。

使用限制和注意事项

• ACL既可以在本页面创建，也可以在引用ACL的特性页面创建。不论通过哪种方式创建的ACL都只能在本页面进行管理（如修改和删除ACL）。

• 删除或修改ACL可能会对引用该ACL的业务造成影响，请谨慎删除或修改ACL。

• 当ACL的规则匹配顺序为配置顺序时，允许修改该ACL内的任意一条已有规则；当ACL的规则匹配顺序为自动排序时，不允许修改该ACL内的已有规则。

配置指南

配置准备

新建IPv4 ACL

新建IPv4 ACL的具体配置步骤如下：

1. 选择“对象 > ACL > IPv4”。

2. 在“IPv4”页面单击“新建”按钮，进入““新建IPv4 ACL”页面，具体的配置参数如下表所示。

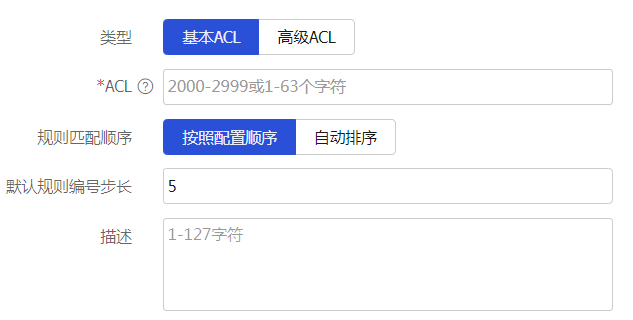

   图-1 新建IPv4 ACL

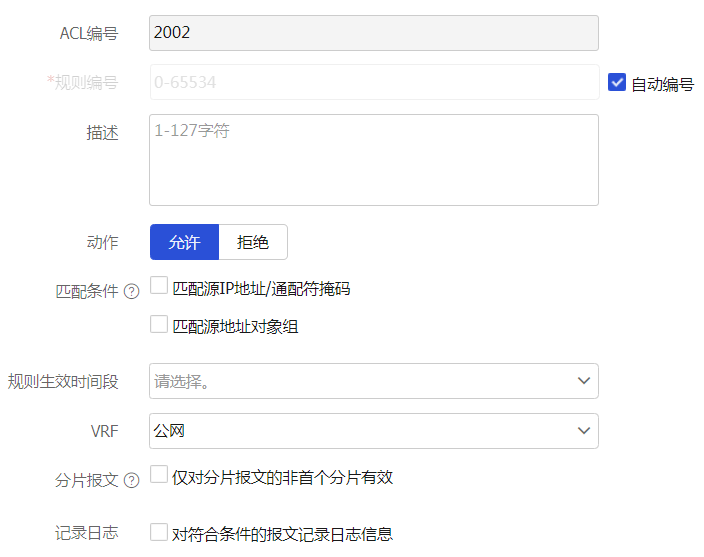

   图-2 新建IPv4基本ACL的规则

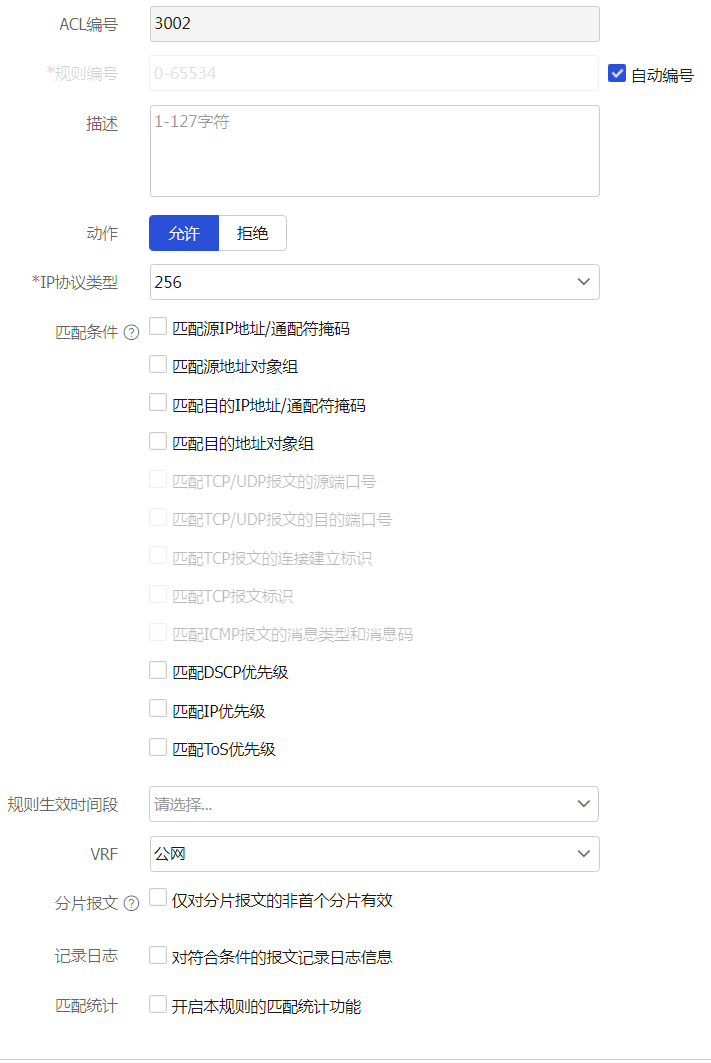

   图-3 新建IPv4高级ACL的规则



   表-3 新建IPv4 ACL的详细配置

   配置项	说明
   类型	基本ACL 高级ACL
   ACL	配置ACL的名称 若新建的是基本ACL，请输入2000-2999或1-63个字符，必须以英文字母开头，且不能为‘all’，禁止输入‘？’和开头结尾输入空白字符 若新建的是高级ACL，请输入3000-3999或1-63个字符，必须以英文字母开头，且不能为‘all’，禁止输入‘？’和开头结尾输入空白字符
   规则匹配顺序	一个ACL中可以包含多条规则，设备将报文按照一定顺序与这些规则进行匹配，一旦匹配上某条规则便结束匹配过程。规则匹配顺序有两种： 按照配置顺序：按照规则编号由小到大进行匹配。 自动排序：按照“深度优先”原则由深到浅进行匹配，见下表（自定义ACL不支持自动排序）
   默认规则步长	配置规则编号的步长
   描述	配置ACL的描述信息
   确定并添加规则	没有添加规则的情况下该ACL为空，如要配置IPv4 ACL的规则就需单击此按钮，规则的详细配置请参见表-2

   表-4 新建IPv4 ACL的规则的详细配置

   配置项	说明
   ACL编号	配置ACL的名称（自动带入表1所配置的ACL，无需配置）
   规则编号	输入所配置规则的编号，规则编号方式有两种： 自动编号 手动输入 如果指定的规则ID已经存在，则将该规则修改为新指定的配置
   描述	配置ACL的描述信息
   动作	选择对匹配该规则的报文所进行的操作 允许：表示允许匹配该规则的报文通过 拒绝：表示禁止匹配该规则的报文通过
   IP协议类型	选择IP承载的协议类型 如选择“icmp(1)”协议后，需配置ICMP类型；选择“tcp(6)”或“udp(17)”协议后，可配置TCP/UDP类型 注意：新建IPv4基本ACL的规则时不支持配置此参数
   匹配条件	匹配源IP地址/通配符掩码 匹配源地址对象组 匹配目的IP地址/通配符掩码 匹配目的地址对象组 匹配TCP/UDP报文的源端口号 匹配TCP/UDP报文的目的端口号 匹配TCP报文的连接建立标识 匹配TCP报文标识 匹配ICMP报文的消息类型和消息码 匹配DSCP优先级 匹配IP优先级 匹配ToS优先级 注意：新建IPv4基本ACL的规则的匹配条件仅支持配置匹配源IP地址/通配符掩码、匹配源地址对象组。新建IPv4高级ACL的规则的匹配条件会根据所选择的IP协议而有所不同
   规则生效时间段	选择规则生效的时间段，可下拉选择已有的时间段，如需新建，下拉后点击“+添加时间段”按钮，配置项如下： 名称：配置时间段的名称（1-63字符，不能为'all'，禁止输入'？'，仅配有名称的时间段，重启后不会保存，且在RBM组网中不会备份至备设备，请同时配置周期时间段或绝对时间段）匹配IP优先级 周期时间段：表示以每周每月为周期（如每周一的8至12点）循环生效的时间段。 绝对时间段：表示在指定时间范围内（如2015年1月1日8点至2015年1月3日18点）生效的时间段。 当一个时间段内包含有多个周期时间段和绝对时间段时，系统将先分别取各周期时间段的并集和各绝对时间段的并集，再取这两个并集的交集作为该时间段最终生效的时间范围。
   VRF	指定VPN实例信息 如果选择“无”，则表示该规则仅对非VPN报文生效
   分片报文	选中前面的复选框，设置该规则仅对非首片分片报文有效，对首片分片报文和非分片报文无效 如不设置，则规则对非分片报文和分片报文均有效
   记录日志	选中前面的复选框，设置对匹配该规则的报文记录日志 日志内容包括：ACL规则的序号、报文通过或被丢弃、IP承载的上层协议类型、源/目的地址、源/目的端口号、报文的数目
   匹配统计	选中前面的复选框，设置开启本规则的匹配统计功能
   确定并继续添加	单击该按钮，可继续添加并配置下一条ACL

3. 单击“确定”按钮，完成新建IPv4 ACL规则的配置。

新建IPv6 ACL

新建IPv6 ACL的具体配置步骤如下：

1. 选择“对象 > ACL > IPv6”。

2. 在“IPv6”页面单击“新建”按钮，进入“新建IPv6 ACL”页面，具体的配置参数如下表所示。

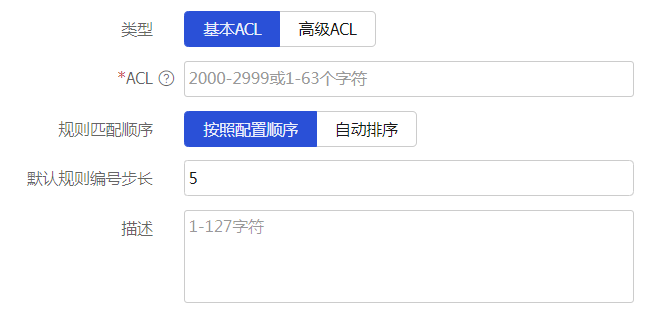

   图-4 新建IPv6 ACL

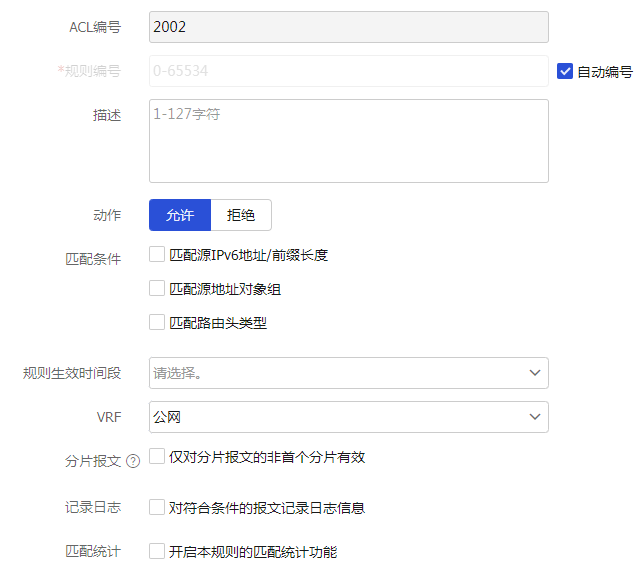

   图-5 新建IPv6基本ACL的规则



   图-6 新建IPv6高级ACL的规则



   表-5 新建IPv6 ACL的详细配置

   配置项	说明
   类型	基本ACL 高级ACL
   ACL	配置ACL的名称 若新建的是基本ACL，请输入2000-2999或1-63个字符，必须以英文字母开头，且不能为‘all’，禁止输入‘？’和开头结尾输入空白字符 若新建的是高级ACL，请输入3000-3999或1-63个字符，必须以英文字母开头，且不能为‘all’，禁止输入‘？’和开头结尾输入空白字符
   规则匹配顺序	一个ACL中可以包含多条规则，设备将报文按照一定顺序与这些规则进行匹配，一旦匹配上某条规则便结束匹配过程。规则匹配顺序有两种： 按照配置顺序：按照规则编号由小到大进行匹配。 自动排序：按照“深度优先”原则由深到浅进行匹配，见下表（自定义ACL不支持自动排序）
   默认规则步长	配置规则编号的步长
   描述	配置ACL的描述信息
   确定并添加规则	没有添加规则的情况下该ACL为空，如要配置IPv6 ACL的规则就需单击此按钮，规则的详细配置请参见表-2

   表-6 新建IPv6 ACL的规则的详细配置

   配置项	说明
   ACL编号	配置ACL的名称（自动带入表1所配置的ACL，无需配置）
   规则编号	输入所配置规则的编号，规则编号方式有两种： 自动编号 手动输入 如果指定的规则ID已经存在，则将该规则修改为新指定的配置
   描述	配置ACL的描述信息
   动作	选择对匹配该规则的报文所进行的操作 允许：表示允许匹配该规则的报文通过 拒绝：表示禁止匹配该规则的报文通过
   IP协议类型	选择IP承载的协议类型 如选择“icmpv6(58)”协议后，需配置ICMPv6类型；选择“tcp(6)”或“udp(17)”协议后，可配置TCP/UDP类型 注意：新建IPv6基本ACL的规则时不支持配置此参数
   匹配条件	匹配源IPv6地址/前缀长度 匹配源地址对象组 匹配目的IPv6地址/前缀长度 匹配目的地址对象组 匹配TCP/UDP报文的源端口号 匹配TCP/UDP报文的目的端口号 匹配TCP报文的连接建立标识 匹配TCP报文标识 匹配ICMPv6报文的消息类型和消息码 匹配路由头类型 匹配逐跳头类型 匹配DSCP优先级 匹配IPv6基本报文头中的流标签字段 注意：新建IPv6基本ACL的规则的匹配条件仅支持配置匹配源IPv6地址/前缀长度、匹配源地址对象组和匹配路由头类型。新建IPv6高级ACL的规则的匹配条件会根据所选择的IP协议而有所不同
   规则生效时间段	选择规则生效的时间段，可下拉选择已有的时间段，如需新建，下拉后点击“+添加时间段”按钮，配置项如下： 名称：配置时间段的名称（1-63字符，不能为'all'，禁止输入'？'，仅配有名称的时间段，重启后不会保存，且在RBM组网中不会备份至备设备，请同时配置周期时间段或绝对时间段）匹配IP优先级 周期时间段：表示以每周每月为周期（如每周一的8至12点）循环生效的时间段。 绝对时间段：表示在指定时间范围内（如2015年1月1日8点至2015年1月3日18点）生效的时间段。 当一个时间段内包含有多个周期时间段和绝对时间段时，系统将先分别取各周期时间段的并集和各绝对时间段的并集，再取这两个并集的交集作为该时间段最终生效的时间范围。
   VRF	指定VPN实例信息 如果选择“无”，则表示该规则仅对非VPN报文生效
   分片报文	选中前面的复选框，设置该规则仅对非首片分片报文有效，对首片分片报文和非分片报文无效 如不设置，则规则对非分片报文和分片报文均有效
   记录日志	选中前面的复选框，设置对匹配该规则的报文记录日志 日志内容包括：ACL规则的序号、报文通过或被丢弃、IP承载的上层协议类型、源/目的地址、源/目的端口号、报文的数目
   匹配统计	选中前面的复选框，设置开启本规则的匹配统计功能
   确定并继续添加	单击该按钮，可继续添加并配置下一条ACL

3. 单击“确定”按钮，完成新建IPv4 ACL规则的配置。

新建二层 ACL

新建二层ACL的具体配置步骤如下：

1. 选择“对象 > ACL > 二层”。

2. 在“二层”页面单击“新建”按钮，进入“新建二层 ACL”页面，具体的配置参数如下表所示。

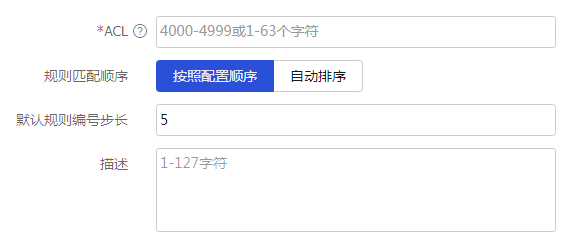

   图-7 新建二层ACL

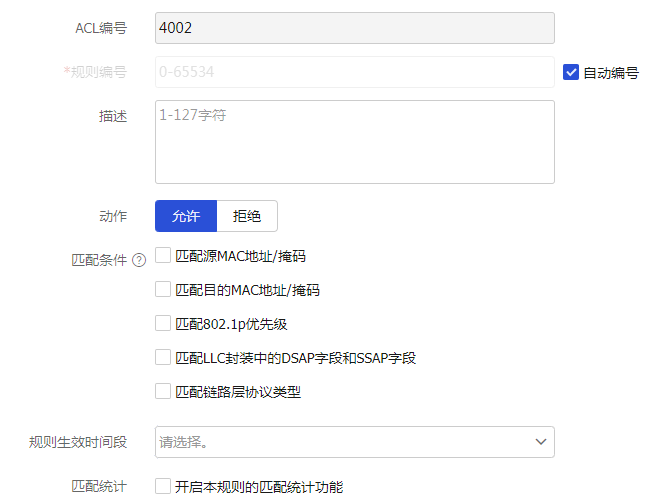

   图-8 新建二层ACL的规则



   表-7 新建二层 ACL的详细配置

   配置项	说明
   ACL	配置ACL的名称（4000-4999或1-63个字符）
   规则匹配顺序	一个ACL中可以包含多条规则，设备将报文按照一定顺序与这些规则进行匹配，一旦匹配上某条规则便结束匹配过程。规则匹配顺序有两种： 按照配置顺序：按照规则编号由小到大进行匹配。 自动排序：按照“深度优先”原则由深到浅进行匹配，见下表（自定义ACL不支持自动排序）
   默认规则步长	配置规则编号的步长
   描述	配置ACL的描述信息
   确定并添加规则	没有添加规则的情况下该ACL为空，如要配置二层 ACL的规则就需单击此按钮，规则的详细配置请参见表-2

   表-8 新建二层 ACL的规则的详细配置

   配置项	说明
   ACL编号	配置ACL的名称（自动带入表1所配置的ACL，无需配置）
   规则编号	输入所配置规则的编号，规则编号方式有两种： 自动编号 手动输入 如果指定的规则ID已经存在，则将该规则修改为新指定的配置
   描述	配置ACL的描述信息
   动作	选择对匹配该规则的报文所进行的操作 允许：表示允许匹配该规则的报文通过 拒绝：表示禁止匹配该规则的报文通过
   匹配条件	匹配源MAC地址/掩码 匹配目的MAC地址/掩码 匹配802.1p优先级 匹配LLC封装中的DSAP字段和SSAP字段 匹配链路层协议类型
   规则生效时间段	选择规则生效的时间段，可下拉选择已有的时间段，如需新建，下拉后点击“+添加时间段”按钮，配置项如下： 名称：配置时间段的名称（1-63字符，不能为'all'，禁止输入'？'，仅配有名称的时间段，重启后不会保存，且在RBM组网中不会备份至备设备，请同时配置周期时间段或绝对时间段）匹配IP优先级 周期时间段：表示以每周每月为周期（如每周一的8至12点）循环生效的时间段。 绝对时间段：表示在指定时间范围内（如2015年1月1日8点至2015年1月3日18点）生效的时间段。 当一个时间段内包含有多个周期时间段和绝对时间段时，系统将先分别取各周期时间段的并集和各绝对时间段的并集，再取这两个并集的交集作为该时间段最终生效的时间范围。
   匹配统计	选中前面的复选框，设置开启本规则的匹配统计功能
   确定并继续添加	单击该按钮，可继续添加并配置下一条ACL

3. 单击“确定”按钮，完成新建二层 ACL规则的配置。
