虚拟数据中心

虚拟数据中心简称VDC（Virtual Data Center），是网络服务中用于提供资源可视化编排的云服务。通过虚拟数据中心用户可快速了解虚拟环境的逻辑网络拓扑图，以及各实例的运行状态。提供了一种基于可视化图形界面，可以直观的查看各资源的拓扑结构，且是一种具有极高易用性的图形化数据中心管理方案，旨在通过人性化的服务实现对虚拟资源进行有效管理。

查看资源拓扑

单击[全部服务]图标，在右边选择[网络/虚拟数据中心]菜单项，进入虚拟数据中心管理页面。
虚拟数据中心展示当前用户的资源拓扑图。

云管理员界面区域介绍

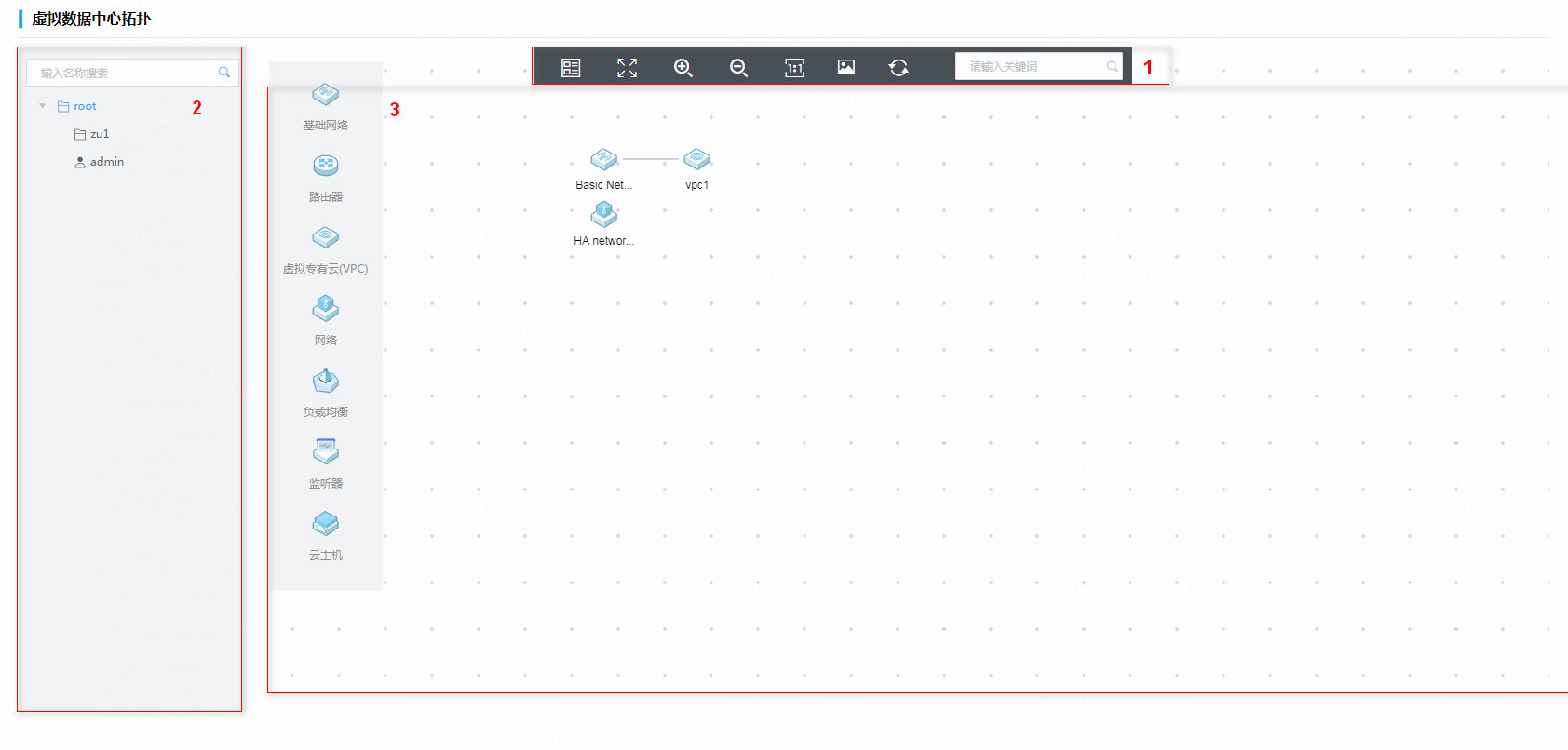

虚拟数据中心界面如图-1所示，各区域说明如表-1所述，资源拓扑工具栏介绍如表-2所述。

图-1 虚拟数据中心界面

表-1 各区域说明

编号	名称	说明
1	资源拓扑工具栏	云管理员可以对资源拓扑图执行的操作。
２	组织结构树	组织的名称及隶属关系，单击组织名称可查看对应组织的资源拓扑图。
３	资源拓扑图	以拓扑图的形式展示组织中各实例之间的连接关系，以及运行状态。

表-2 资源拓扑工具栏

按钮	名称	说明
	拓扑信息	显示虚拟数据中心的拓扑信息，即各类资源的数量。
	适应窗口	根据窗口大小自动调整资源拓扑的显示比例。
	放大	将资源拓扑放大显示，在1:1显示的情况下可以放大五次。
	缩小	将资源拓扑缩小显示，在1:1显示的情况下可以缩小五次。
	1:1	使资源拓扑图恢复1:1的显示比例。
	下载为图片	将当前拓扑下载为图片。
	刷新	刷新虚拟数据中心拓扑。

组织管理员界面区域介绍

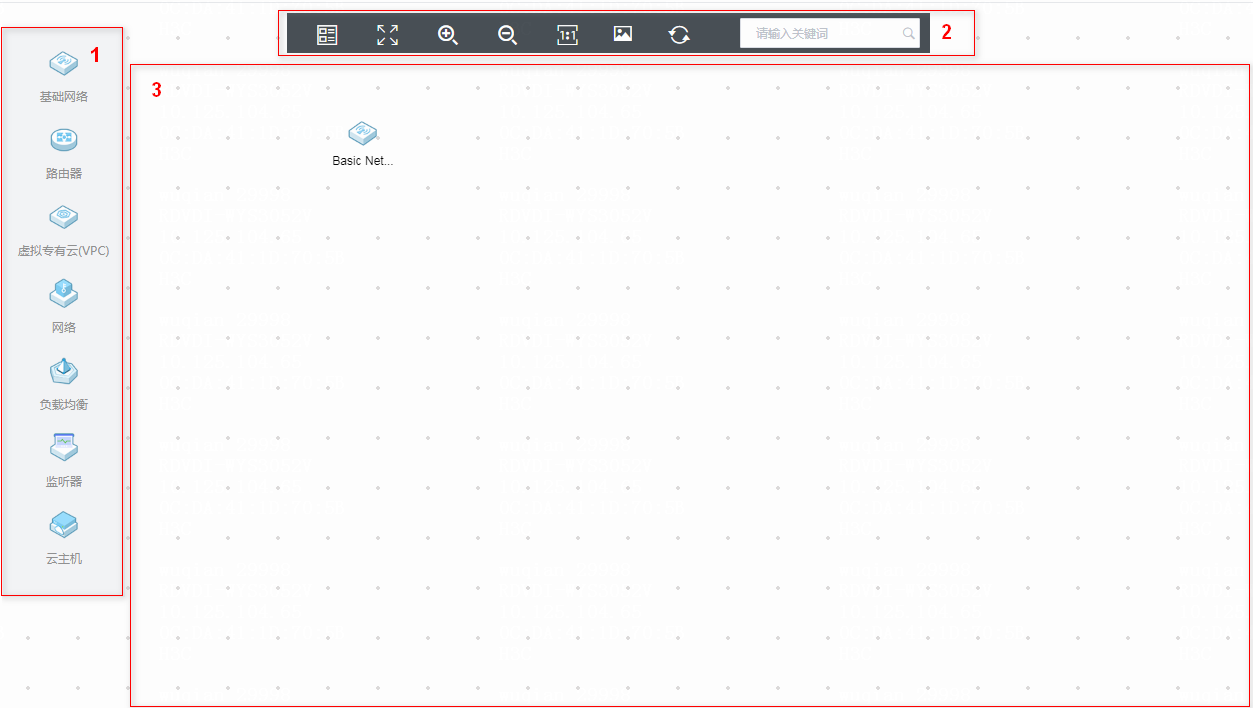

虚拟数据中心界面如图-2所示，各区域说明如表-3所述，资源拓扑工具栏介绍如表-4所述。

图-2 虚拟数据中心界面

表-3 各区域说明

编号	名称	说明
1	图例栏	组织管理员可以查看拓扑途中资源的图例。
2	资源拓扑工具栏	组织管理员可以对资源拓扑图执行的操作。
3	资源拓扑图	以拓扑图的形式展示组织中各实例之间的连接关系，以及运行状态，单击对应的实例图标，在弹出的对话框中可以对实例进行相应的操作。

表-4 资源拓扑工具栏

按钮	名称	说明
	拓扑信息	显示虚拟数据中心的拓扑信息，即各类资源的数量。
	适应窗口	根据窗口大小自动调整资源拓扑的显示比例。
	放大	将资源拓扑放大显示，在1:1显示的情况下可以放大五次。
	缩小	将资源拓扑缩小显示，在1:1显示的情况下可以缩小五次。
	1:1	使资源拓扑图恢复1:1的显示比例。
	下载为图片	将当前拓扑下载为图片。
	刷新	刷新虚拟数据中心拓扑。
