本举例是在F5000-AI120的F9900版本上进行配置和验证的。
如下图所示，某公司将网络升级到了IPv6，此时Internet仍然是IPv4网络。该公司希望内部的FTP服务器能够继续为IPv4 Internet的用户提供服务。该公司拥有的IPv4地址为10.1.1.1。
为满足上述要求，本例实现方式如下：
使用IPv6侧服务器配置将IPv6内部服务器的地址及端口映射为IPv4地址及端口，Device收到来自IPv4 Internet的报文后，根据该配置策略将报文IPv4目的地址转换为IPv6地址；
使用NAT64前缀将报文源IPv4地址转换为IPv6地址。

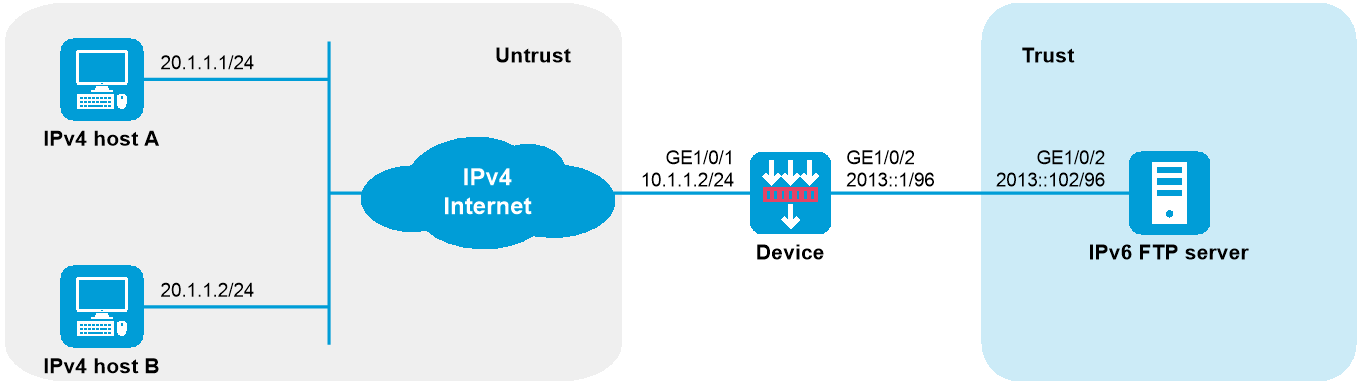

图-1 IPv4 Internet访问IPv6网络内部服务器配置组网图
配置接口的IP地址和安全域
# 选择“网络 > 接口与VRF > 接口”，进入接口配置页面。
# 单击接口GE1/0/1右侧的<编辑>按钮，配置如下。
安全域：Untrust
选择“IPv4地址”页签，配置IP地址/掩码：10.1.1.2/24
其他配置项使用缺省值
# 单击<确定>按钮，完成接口IP地址和安全域的配置。
# 按照同样的步骤配置接口GE1/0/2，配置如下。
安全域：Trust
选择“IPv6地址”页签，配置IP地址/掩码：2013::1/96
其他配置项使用缺省值
# 单击<确定>按钮，完成接口IP地址和安全域的配置。
配置路由
本举例仅以静态路由为例，若实际组网中需采用动态路由，请配置对应的动态路由协议。
# 选择“网络 > 路由 > 静态路由 > IPv4静态路由”，单击<新建>按钮，进入新建IPv4静态路由页面。
# 新建IPv4静态路由，并进行如下配置：
目的IP地址：20.1.1.0
掩码长度：24
下一跳IP地址：10.1.1.100
其他配置项使用缺省值
# 单击<确定>按钮，完成静态路由的配置。
配置安全策略
# 选择“策略 > 安全策略> 安全策略”，单击<新建>按钮，选择新建策略，进入新建安全策略页面。
# 新建IPv4安全策略，并进行如下配置：
名称：aftlocalin
源安全域： Untrust
目的安全域：Local
类型：IPv4
动作：允许
目的IPv4地址：10.1.1.1
其他配置项使用缺省值
# 单击<确定>按钮，完成安全策略的配置。
# 新建IPv6安全策略，并进行如下配置：
名称：aftlocalout
源安全域：Local
目的安全域：Trust
类型：IPv6
动作：允许
源IPv6地址：2012:: 96
目的IPv6地址：2013::102
其他配置项使用缺省值
# 单击<确定>按钮，完成安全策略的配置。
配置策略NAT功能
# 配置IPv6侧服务器对应的IPv4地址及端口号。IPv4网络内用户通过访问该IPv4地址及端口即可访问IPv6服务器。
# 选择“策略 > 策略NAT > 新建源和目的地址转换 > NAT64 > V4toV6”。

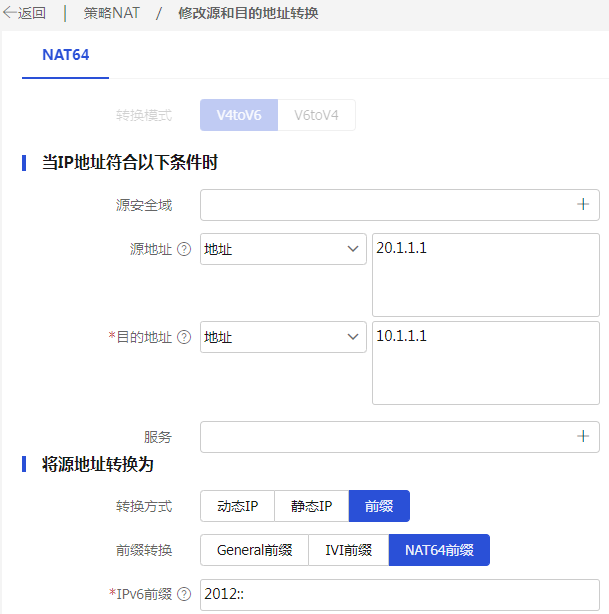

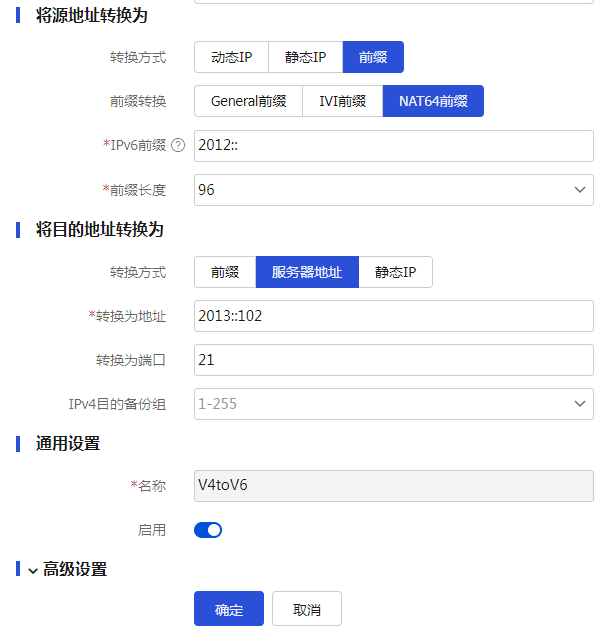

参数配置如下图所示。
图-2 配置策略NAT
# 单击<确定>按钮，完成安全策略的配置。
在设备IPv4侧和IPv6侧接口开启AFT。
# 登录设备CLI页面，进入设备IPv4侧和IPv6侧接口的接口视图，执行aft enable命令开启AFT功能。
# 以上配置完成后，IPv4 Host可以通过FTP协议访问IPv6 FTP Server。
# 通过查看AFT会话，可以看到创建了一个IPv4会话和IPv6会话，分别对应转换前和转换后的报文。
[Device] display aft session ipv4 verbose
Initiator:
Source IP/port: 20.1.1.1/11025
Destination IP/port: 10.1.1.1/21
DS-Lite tunnel peer: -
VPN instance/VLAN ID/Inline ID: -/-/-
Protocol: TCP(6)
Inbound interface: GigabitEthernet1/0/1
Source security zone: Untrust
Responder:
Source IP/port: 10.1.1.1/21
Destination IP/port: 20.1.1.1/11025
DS-Lite tunnel peer: -
VPN instance/VLAN ID/Inline ID: -/-/-
Protocol: TCP(6)
Inbound interface: GigabitEthernet1/0/2
Source security zone: Local
State: TCP_ESTABLISHED
Application: FTP
Rule ID: -/-/-
Rule name:
Start time: 2014-03-13 09:07:30 TTL: 3577s
Initiator->Responder: 3 packets 124 bytes
Responder->Initiator: 2 packets 108 bytes
Total sessions found: 1
[Device] display aft session ipv6 verbose
Initiator:
Source IP/port: 2012::1401:0101/1029
Destination IP/port: 2013::102/21
VPN instance/VLAN ID/Inline ID: -/-/-
Protocol: TCP(6)
Inbound interface: GigabitEthernet1/0/1
Source security zone: Local
Responder:
Source IP/port: 2013::102/21
Destination IP/port: 2012::1401:0101/1029
VPN instance/VLAN ID/Inline ID: -/-/-
Protocol: TCP(6)
Inbound interface: GigabitEthernet1/0/2
Source security zone: Trust
State: TCP_ESTABLISHED
Application: FTP
Rule ID: 0
Rule name: aftlocalout
Start time: 2014-03-13 09:07:30 TTL: 3582s
Initiator->Responder: 3 packets 184 bytes
Responder->Initiator: 2 packets 148 bytes
