本举例是在F5000-AI120的F9900版本上进行配置和验证的。
如下图所示，某公司将网络升级到了IPv6，但是仍然希望内网2013::/96网段的用户可以访问IPv4 Internet，其它网段的用户不能访问IPv4 Internet。该公司访问IPv4 Internet使用的IPv4地址为10.1.1.1、10.1.1.2和10.1.1.3。
为满足上述需求，本例中实现方式如下：
使用NAT64前缀与IPv4网络中的主机地址组合成为IPv6地址，此IPv6地址将与IPv4 Internet内的主机建立相应的映射关系，IPv6网络中的主机访问该IPv6地址即可实现对IPv4 Internet的访问。报文到达Device后，设备将根据NAT64前缀将该目的IPv6地址转换为对应的IPv4地址。
使用IPv6到IPv4源地址动态转换策略将IPv6网络到IPv4网络报文的源地址转换为IPv4地址10.1.1.1、10.1.1.2或10.1.1.3。

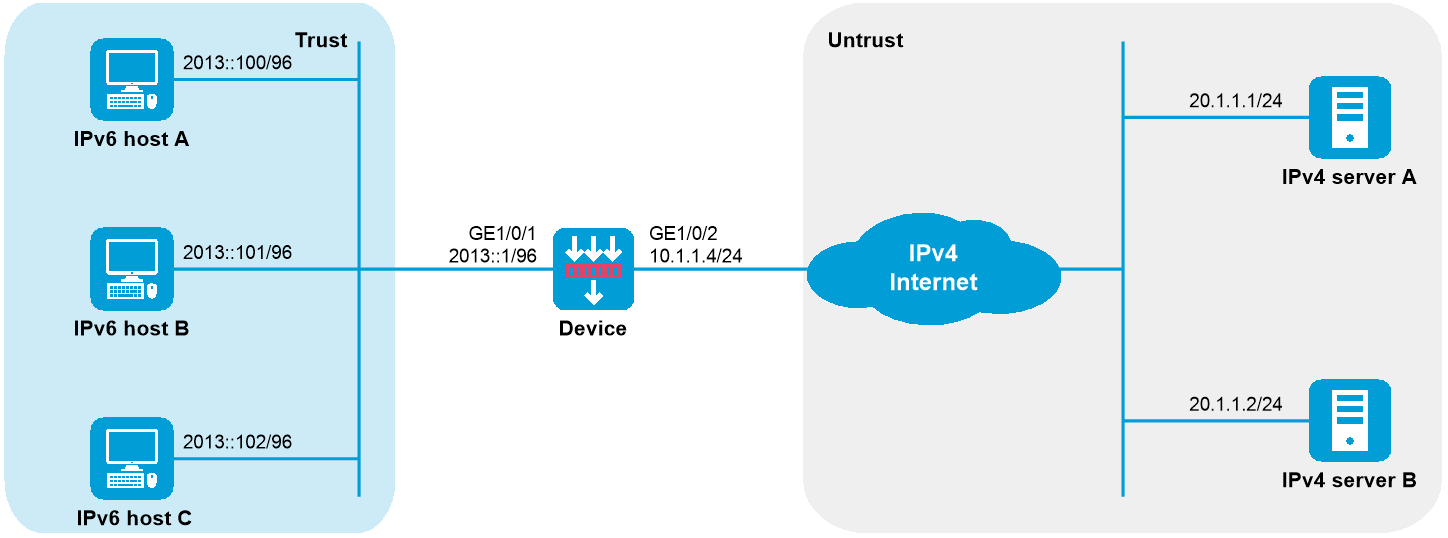

图-1 IPv6网络访问IPv4 Internet配置组网图
配置接口的IP地址和安全域
# 选择“网络 > 接口与VRF > 接口”，进入接口配置页面。
# 单击接口GE1/0/1右侧的<编辑>按钮，配置如下。
安全域：Trust
选择“IPv6地址”页签，配置IP地址/掩码：2013::1/96
其他配置项使用缺省值
# 单击<确定>按钮，完成接口IP地址和安全域的配置。
# 按照同样的步骤配置接口GE1/0/2，配置如下。
安全域：Untrust
选择“IPv4地址”页签，配置IP地址/掩码：10.1.1.4/24
其他配置项使用缺省值
# 单击<确定>按钮，完成接口IP地址和安全域的配置。
配置路由
本举例仅以静态路由为例，若实际组网中需采用动态路由，请配置对应的动态路由协议。
# 选择“网络 > 路由 > 静态路由 > IPv4静态路由”，单击<新建>按钮，进入新建IPv4静态路由页面。
# 新建IPv4静态路由，并进行如下配置：
目的IP地址：20.1.1.0
掩码长度：24
下一跳IP地址：10.1.1.100
其他配置项使用缺省值
# 单击<确定>按钮，完成静态路由的配置。
配置安全策略
# 选择“策略 > 安全策略> 安全策略”，单击<新建>按钮，选择新建策略，进入新建安全策略页面。
# 新建IPv4安全策略，并进行如下配置：
名称：aftlocalout
源安全域：Local
目的安全域：Untrust
类型：IPv4
动作：允许
源IPv4地址：10.1.1.1、10.1.1.2、10.1.1.3
目的IPv4地址：20.1.1.1、20.1.1.2
其他配置项使用缺省值
# 单击<确定>按钮，完成安全策略的配置。
# 新建IPv6安全策略，并进行如下配置：
名称：aftlocalin
源安全域：Trust
目的安全域：Local
类型：IPv6
动作：允许
源IPv6地址：2013::/96
目的IPv6地址：2012::1401:101、2012::1401:102
其他配置项使用缺省值
# 单击<确定>按钮，完成安全策略的配置。
配置地址对象组
# 选择“对象 > 对象组 > IPv4地址对象组”。
# 单击<新建>按钮，新建地址对象组，参数配置如下图所示。

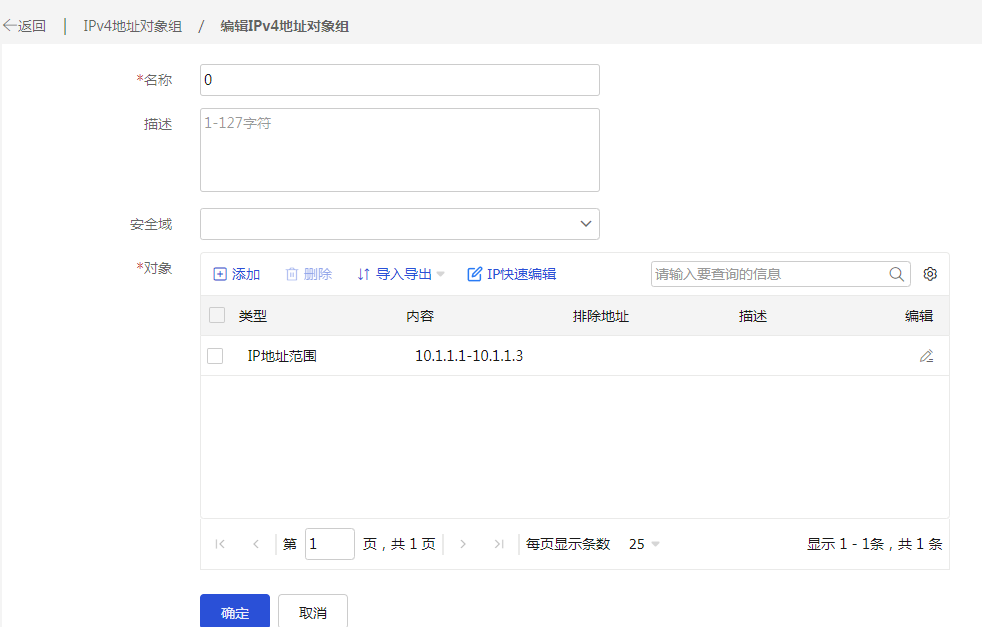

图-2 新建地址对象组
# 单击<确定>按钮，完成地址对象组配置。
配置策略NAT功能
# 配置IPv6到IPv4的源地址动态转换策略，将2013::/96网段内主机所发送报文的源IPv6地址转换为IPv4地址10.1.1.1、10.1.1.2或10.1.1.3。
# 选择“策略 > 策略NAT > 新建源和目的地址转换> NAT64> V6toV4”。
参数配置如下图所示。

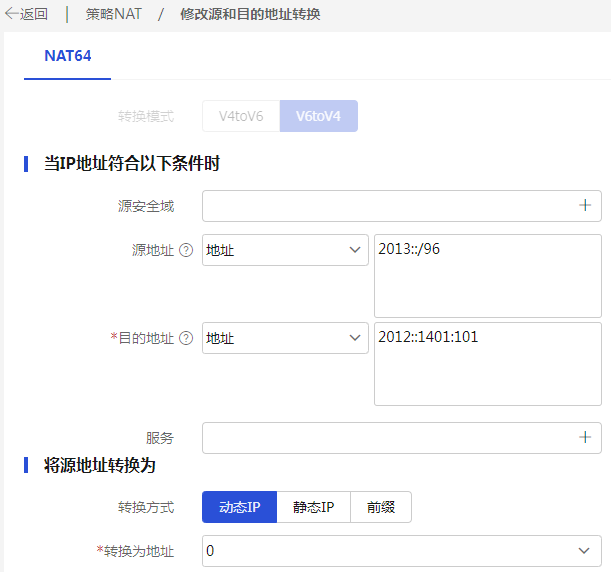

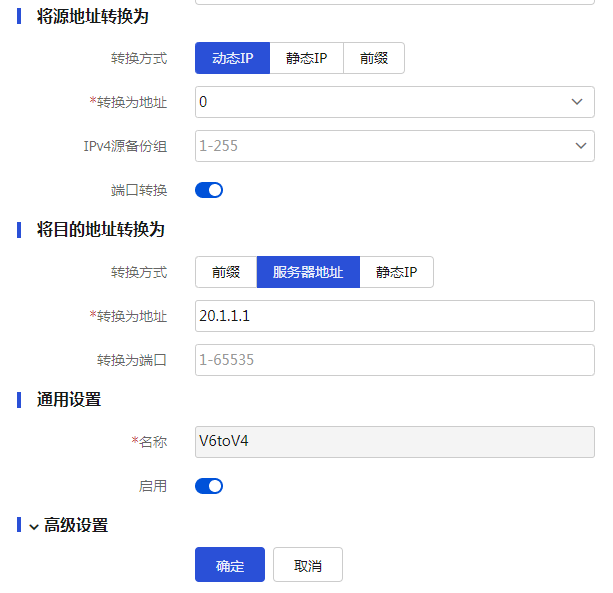

图-3 配置策略NAT
# 单击<确定>按钮，完成策略NAT的配置。
在设备IPv6侧和IPv4侧接口开启AFT功能。
# 登录设备CLI页面，进入设备IPv6侧和IPv4侧接口的接口视图，执行aft enable命令开启AFT功能。
# 以上配置完成后，检查IPv6 Host与IPv4 Server的连通性。以IPv6 host A ping IPv4 server A为例：
D:\>ping 2012::20.1.1.1
Pinging 2012::20.1.1.1 with 32 bytes of data:
Reply from 2012::20.1.1.1: time=3ms
Reply from 2012::20.1.1.1: time=3ms
Reply from 2012::20.1.1.1: time=3ms
Reply from 2012::20.1.1.1: time=3ms
# 通过查看AFT会话，可以看到创建了一个IPv6会话和IPv4会话，分别对应转换前和转换后的报文。
[Device] display aft session ipv6 verbose
Initiator:
Source IP/port: 2013::100/0
Destination IP/port: 2012::1401:0101/32768
VPN instance/VLAN ID/Inline ID: -/-/-
Protocol: IPV6-ICMP(58)
Inbound interface: GigabitEthernet1/0/1
Source security zone: Trust
Responder:
Source IP/port: 2012::1401:0101/0
Destination IP/port: 2013::100/33024
VPN instance/VLAN ID/Inline ID: -/-/-
Protocol: IPV6-ICMP(58)
Inbound interface: GigabitEthernet1/0/2
Source security zone: Local
State: ICMPV6_REPLY
Application: ICMP
Rule ID: -/-/-
Rule name:
Start time: 2014-03-13 08:52:59 TTL: 23s
Initiator->Responder: 4 packets 320 bytes
Responder->Initiator: 4 packets 320 bytes
Total sessions found: 1
[Device] display aft session ipv4 verbose
Initiator:
Source IP/port: 10.1.1.1/1025
Destination IP/port: 20.1.1.1/2048
DS-Lite tunnel peer: -
VPN instance/VLAN ID/Inline ID: -/-/-
Protocol: ICMP(1)
Inbound interface: GigabitEthernet1/0/1
Source security zone: Local
Responder:
Source IP/port: 20.1.1.1/1025
Destination IP/port: 10.1.1.1/0
DS-Lite tunnel peer: -
VPN instance/VLAN ID/Inline ID: -/-/-
Protocol: ICMP(1)
Inbound interface: GigabitEthernet1/0/2
Source security zone: Untrust
State: ICMP_REPLY
Application: ICMP
Rule ID: 0
Rule name: aftlocalout
Start time: 2014-03-13 08:52:59 TTL: 27s
Initiator->Responder: 4 packets 240 bytes
Responder->Initiator: 4 packets 240 bytes
