CLI方式：四层服务器负载均衡双机热备典型配置
使用版本
本举例是在F5000-AI-55-G的E9900版本上进行配置和验证的。
组网需求
如下图所示，三台物理服务器Server A、Server B和Server C均可提供FTP服务，且这三台服务器的硬件配置顺次降低。通过配置服务器负载均衡，在考虑硬件性能的前提下让这三台服务器联合提供FTP服务，并通过健康检测来监控这些服务器是否可达。
为提高业务稳定性，使用两台Device进行HA组网，Device A作为主设备，Device B作为备设备。当Device A或其链路发生故障时，由Device B接替Device A继续工作，保证业务不中断。

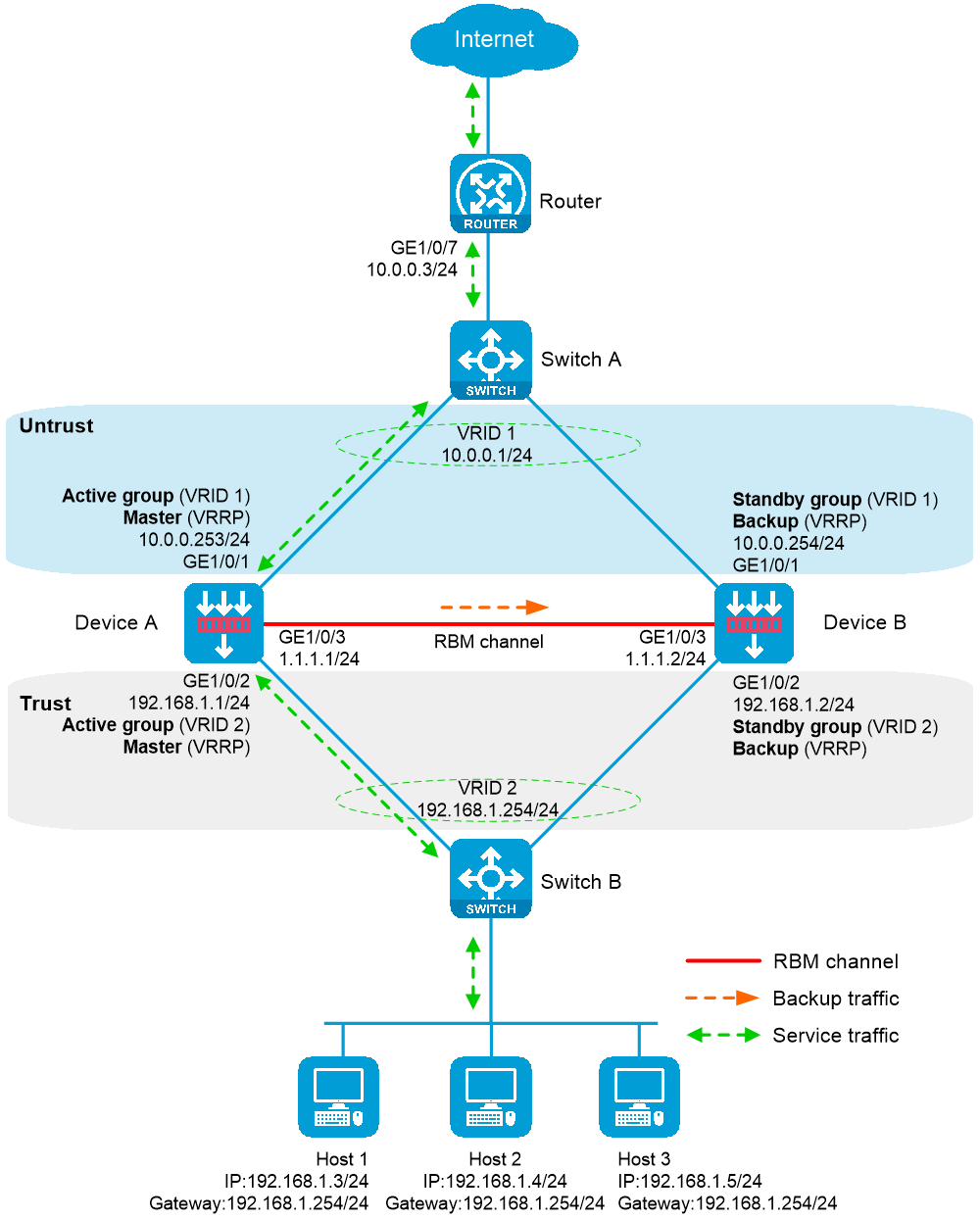

图-1 四层服务器负载均衡双机热备配置组网图
注意事项
硬件环境一致
部署HA前，请先保证主/备设备硬件环境的一致性，具体要求如下：
主/备设备的型号必须一致。
主/备设备上管理接口、业务接口、HA通道接口需要分别使用相互独立的接口，且所使用的接口编号和类型必须一致。
主/备设备上硬盘的位置、数量和类型建议一致。未安装硬盘的设备日志存储量将远低于安装了硬盘的设备，而且部分日志和报表功能不可用。
软件环境一致
部署HA前，请先保证主/备设备软件环境的一致性，具体要求如下：
主/备设备的系统软件环境及其版本必须一致，如：Boot包、System包、Feature包和补丁包等等。
主/备设备上被授权的特征库和特性环境必须一致，如：特征库的种类，每类特征库的版本、授权时间范围、授权的资源数等等。
主/备设备的接口编号必须一致。
主/备设备之间建立HA通道的接口类型、速率和编号等信息必须一致，推荐使用聚合接口。
主/备设备上聚合接口的编号、成员接口编号必须一致。
主/备设备相同位置的接口必须加入到相同的安全域。
主/备设备的HASH选择CPU模式以及HASH因子都必须相同（即forwarding policy命令）。
在进行与负载均衡业务相关的可备份配置的删除和修改操作时，应在主设备上进行。不应在备设备上进行此类操作，以防止配置不一致的情况发生。
NQA健康检测模板需要在主/备设备上同时配置且保持一致。负载均衡相关的ISP文件、SSL卸载相关的证书文件、自定义监控所需的脚本文件等文件类操作，需要在主/备设备上分别进行导入、下发，并进行各自保存。
配置步骤
配置Router
配置接口IPv4地址
# 根据组网图中规划的信息，配置各接口的IPv4地址，具体配置步骤如下。
<Router> system-view
[Router] interface gigabitethernet 1/0/7
[Router-GigabitEthernet1/0/7] ip address 10.0.0.3 255.255.255.0
[Router-GigabitEthernet1/0/7] quit
请参考以上步骤配置其他接口的IP地址，具体配置步骤略。
配置静态路由，保证网络路由可达
本举例仅以静态路由方式配置路由信息。实际组网中，请根据具体情况选择相应的路由配置方式。
# 请根据组网图中规划的信息，配置静态路由。本举例假设去往内网流量的下一跳IPv4地址为VRRP备份组1的虚拟IPv4地址10.0.0.1，去往Internet流量的下一跳IPv4地址为3.1.1.15，实际环境中请以具体组网情况为准，具体配置步骤如下。
[Router] ip route-static 192.168.1.0 255.255.255.0 10.0.0.1
[Router] ip route-static 0.0.0.0 0.0.0.0 3.1.1.15
配置Switch A
在Switch A上创建VLAN 10，并将连接Device A、Device B和Router的接口链路类型设置为Access，并将接口加入VLAN 10。
# 根据组网图中规划的信息，配置各接口加入VLAN，并设置链路类型，具体配置步骤如下。
<SwitchA> system-view
[SwitchA] vlan 10
[SwitchA-vlan10] quit
[SwitchA] interface gigabitethernet 1/0/1
[SwitchA-GigabitEthernet1/0/1] port access vlan 10
[SwitchA-GigabitEthernet1/0/1] quit
[SwitchA] interface gigabitethernet 1/0/2
[SwitchA-GigabitEthernet1/0/2] port access vlan 10
[SwitchA-GigabitEthernet1/0/2] quit
[SwitchA] interface gigabitethernet 1/0/3
[SwitchA-GigabitEthernet1/0/3] port access vlan 10
[SwitchA-GigabitEthernet1/0/3] quit
配置Switch B
在Switch B上创建VLAN 10，并将连接Device A、Device B和Host的接口设置成工作在二层模式，接口链路类型为Access，并将此接口加入VLAN 10。
# 根据组网图中规划的信息，配置各接口加入VLAN，并设置链路类型，具体配置步骤如下。
<SwitchB> system-view
[SwitchB] vlan 10
[SwitchB-vlan10] quit
[SwitchB] interface gigabitethernet 1/0/1
[SwitchB-GigabitEthernet1/0/1] port access vlan 10
[SwitchB-GigabitEthernet1/0/1] quit
[SwitchB] interface gigabitethernet 1/0/2
[SwitchB-GigabitEthernet1/0/2] port access vlan 10
[SwitchB-GigabitEthernet1/0/2] quit
[SwitchB] interface gigabitethernet 1/0/3
[SwitchB-GigabitEthernet1/0/3] port access vlan 10
[SwitchB-GigabitEthernet1/0/3] quit
配置Device A
配置接口IPv4地址
# 根据组网图中规划的信息，配置各接口的IPv4地址，具体配置步骤如下。
<DeviceA> system-view
[DeviceA] interface gigabitethernet 1/0/1
[DeviceA-GigabitEthernet1/0/1] ip address 10.0.0.253 255.255.255.0
[DeviceA-GigabitEthernet1/0/1] quit
请参考以上步骤配置其他接口的IP地址，具体配置步骤略。
配置接口加入安全域。
# 请根据组网图中规划的信息，将接口加入对应的安全域，具体配置步骤如下。
[DeviceA] security-zone name untrust
[DeviceA-security-zone-Untrust] import interface gigabitethernet 1/0/1
[DeviceA-security-zone-Untrust] quit
[DeviceA] security-zone name trust
[DeviceA-security-zone-Trust] import interface gigabitethernet 1/0/2
[DeviceA-security-zone-Trust] quit
配置静态路由，保证路由可达
本举例仅以静态路由方式配置路由信息。实际组网中，请根据具体情况选择相应的路由配置方式。
# 请根据组网图中规划的信息，配置静态路由使设备与内外网之间路由可达。本举例假设到达外网的下一跳IPv4地址为10.0.0.3，实际环境中请以具体组网情况为准，具体配置步骤如下。
[DeviceA] ip route-static 0.0.0.0 0.0.0.0 10.0.0.3
配置安全策略，允许所需的业务报文通过
此部分安全策略只需在主管理设备配置，HA组网完成后，从管理设备会自动同步这些安全策略配置信息。
# 配置名称为trust-untrust的安全策略规则，使192.168.1.0/24网段的内网用户可以主动访问Internet，但是Internet上的用户不能访问内网，具体配置步骤如下。
[DeviceA] security-policy ip
[DeviceA-security-policy-ip] rule name trust-untrust
[DeviceA-security-policy-ip-0-trust-untrust] source-zone trust
[DeviceA-security-policy-ip-0-trust-untrust] destination-zone untrust
[DeviceA-security-policy-ip-0-trust-untrust] source-ip-subnet 192.168.1.0 24
[DeviceA-security-policy-ip-0-trust-untrust] action pass
[DeviceA-security-policy-ip-0-trust-untrust] quit
# 配置安全策略规则，允许VRRP协议报文通过。当HA通道断开时，使Device A与Device B之间可以交换VRRP报文，进行VRRP角色竞选，保证网络互通。
[DeviceA-security-policy-ip] rule name vrrp1
[DeviceA-security-policy-ip-1-vrrp1] source-zone trust
[DeviceA-security-policy-ip-1-vrrp1] destination-zone local
[DeviceA-security-policy-ip-1-vrrp1] service vrrp
[DeviceA-security-policy-ip-1-vrrp1] action pass
[DeviceA-security-policy-ip-1-vrrp1] quit
[DeviceA-security-policy-ip] rule name vrrp2
[DeviceA-security-policy-ip-2-vrrp2] source-zone local
[DeviceA-security-policy-ip-2-vrrp2] destination-zone trust
[DeviceA-security-policy-ip-2-vrrp2] service vrrp
[DeviceA-security-policy-ip-2-vrrp2] action pass
[DeviceA-security-policy-ip-2-vrrp2] quit
[DeviceA-security-policy-ip] rule name vrrp3
[DeviceA-security-policy-ip-3-vrrp3] source-zone untrust
[DeviceA-security-policy-ip-3-vrrp3] destination-zone local
[DeviceA-security-policy-ip-3-vrrp3] service vrrp
[DeviceA-security-policy-ip-3-vrrp3] action pass
[DeviceA-security-policy-ip-3-vrrp3] quit
[DeviceA-security-policy-ip] rule name vrrp4
[DeviceA-security-policy-ip-4-vrrp4] source-zone local
[DeviceA-security-policy-ip-4-vrrp4] destination-zone untrust
[DeviceA-security-policy-ip-4-vrrp4] service vrrp
[DeviceA-security-policy-ip-4-vrrp4] action pass
[DeviceA-security-policy-ip-4-vrrp4] quit
[DeviceA-security-policy-ip] quit
配置高可靠性
# 配置Device A作为主管理设备，对端IP地址为1.1.1.2，本端IP地址为1.1.1.1，主备设备之间建立数据通道需要使用的接口为GE1/0/3，运行模式为主备模式，管理角色选择主管理设备，配置信息一致性检查开启，时间间隔为12小时。
[DeviceA] remote-backup group
[DeviceA-remote-backup-group] remote-ip 1.1.1.2
[DeviceA-remote-backup-group] local-ip 1.1.1.1
[DeviceA-remote-backup-group] data-channel interface gigabitethernet 1/0/3
[DeviceA-remote-backup-group] device-role primary
RBM_P[DeviceA-remote-backup-group] undo backup-mode
RBM_P[DeviceA-remote-backup-group] hot-backup enable
RBM_P[DeviceA-remote-backup-group] configuration auto-sync enable
RBM_P[DeviceA-remote-backup-group] configuration sync-check interval 12
RBM_P[DeviceA-remote-backup-group] quit
# 配置VRRP备份组，并与HA关联。实现HA对VRRP备份组的统一管理和流量引导。
RBM_P[DeviceA] interface gigabitethernet 1/0/1
RBM_P[DeviceA-GigabitEthernet1/0/1] vrrp vrid 1 virtual-ip 10.0.0.1 active
RBM_P[DeviceA-GigabitEthernet1/0/1] quit
RBM_P[DeviceA] interface gigabitethernet 1/0/2
RBM_P[DeviceA-GigabitEthernet1/0/2] vrrp vrid 2 virtual-ip 192.168.1.254 active
RBM_P[DeviceA-GigabitEthernet1/0/2] quit
配置NQA健康检测模板
# 创建ICMP类型的NQA模板t1。
RBM_P[DeviceA] nqa template icmp t1
RBM_P[DeviceA-nqatplt-icmp-t1] quit
配置源地址池
# 创建源地址池snat，配置地址范围为192.168.1.101~192.1.168.112，配置发送免费ARP或ND报文的接口。
RBM_P[DeviceA] loadbalance snat-pool sant
RBM_P[DeviceA-lbsnat-pool-addr-sant] ip range start 192.168.1.101 end 192.168.1.112
RBM_P[DeviceA-lbsnat-pool-addr-sant] arp-nd interface gigabitethernet 1/0/2
RBM_P[DeviceA-lbsnat-pool-addr-sant] quit
配置实服务组
# 创建实服务组sf，配置其调度算法为加权轮转算法，并指定其健康检测方法为t1。
RBM_P[DeviceA] server-farm sf
RBM_P[DeviceA-sfarm-sf] predictor round-robin
RBM_P[DeviceA-sfarm-sf] probe t1
RBM_P[DeviceA-sfarm-sf] quit
配置实服务器
# 创建实服务器rs1，配置其IPv4地址为192.168.1.3、端口号为21、权值为150，并加入实服务组sf。
RBM_P[DeviceA] real-server rs1
RBM_P[DeviceA-rserver-rs1] ip address 192.168.1.3
RBM_P[DeviceA-rserver-rs1] port 21
RBM_P[DeviceA-rserver-rs1] weight 150
RBM_P[DeviceA-rserver-rs1] server-farm sf
RBM_P[DeviceA-rserver-rs1] quit
# 创建实服务器rs2，配置其IPv4地址为192.168.1.4、端口号为21、权值为120，并加入实服务组sf。
RBM_P[DeviceA] real-server rs2
RBM_P[DeviceA-rserver-rs2] ip address 192.168.1.4
RBM_P[DeviceA-rserver-rs2] port 21
RBM_P[DeviceA-rserver-rs2] weight 120
RBM_P[DeviceA-rserver-rs2] server-farm sf
RBM_P[DeviceA-rserver-rs2] quit
# 创建实服务器rs3，配置其IPv4地址为192.168.1.5、端口号为21、权值为80，并加入实服务组sf。
RBM_P[DeviceA] real-server rs3
RBM_P[DeviceA-rserver-rs3] ip address 192.168.1.5
RBM_P[DeviceA-rserver-rs3] port 21
RBM_P[DeviceA-rserver-rs3] weight 80
RBM_P[DeviceA-rserver-rs3] server-farm sf
RBM_P[DeviceA-rserver-rs3] quit
配置虚服务器
# 创建TCP类型的虚服务器vs，配置其VSIP为61.159.4.200，指定其缺省主用实服务组为sf，配置虚服务器绑定VRRP备份组1关联接口GE1/0/1，分别开启会话扩展信息和持续性表项的备份功能，并开启此虚服务器。
RBM_P[DeviceA] virtual-server vs type tcp
RBM_P[DeviceA-vs-tcp-vs] virtual ip address 61.159.4.200
RBM_P[DeviceA-vs-tcp-vs] default server-farm sf
RBM_P[DeviceA-vs-tcp-vs] vrrp vrid 1 interface gigabitethernet 1/0/1
RBM_P[DeviceA-vs-tcp-vs] connection-sync enable
RBM_P[DeviceA-vs-tcp-vs] sticky-sync enable global
RBM_P[DeviceA-vs-tcp-vs] service enable
RBM_P[DeviceA-vs-tcp-vs] quit
以上第7、8、9、10步仅需要在此主管理设备上（Device A）进行配置即可，从管理设备会自动同步这些负载均衡配置信息。
配置Device B
配置接口IPv4地址
# 根据组网图中规划的信息，配置各接口的IPv4地址，具体配置步骤如下。
<DeviceB> system-view
[DeviceB] interface gigabitethernet 1/0/1
[DeviceB-GigabitEthernet1/0/1] ip address 10.0.0.254 255.255.255.0
[DeviceB-GigabitEthernet1/0/1] quit
请参考以上步骤配置其他接口的IP地址，具体配置步骤略。
配置接口加入安全域。
# 请根据组网图中规划的信息，将接口加入对应的安全域，具体配置步骤如下。
[DeviceB] security-zone name untrust
[DeviceB-security-zone-Untrust] import interface gigabitethernet 1/0/1
[DeviceB-security-zone-Untrust] quit
[DeviceB] security-zone name trust
[DeviceB-security-zone-Trust] import interface gigabitethernet 1/0/2
[DeviceB-security-zone-Trust] quit
配置静态路由，保证路由可达
本举例仅以静态路由方式配置路由信息。实际组网中，请根据具体情况选择相应的路由配置方式。
# 请根据组网图中规划的信息，配置静态路由使设备与内外网之间路由可达。本举例假设到达外网的下一跳IPv4地址为10.0.0.3，实际环境中请以具体组网情况为准，具体配置步骤如下。
[DeviceB] ip route-static 0.0.0.0 0.0.0.0 10.0.0.3
配置高可靠性
# Device B作为备设备，对端IP地址为1.1.1.1，本端IP地址为1.1.1.2，主备设备之间建立数据通道需要使用的接口为GE1/0/3，运行模式为主备模式，管理角色选择从管理设备，配置信息一致性检查开启，时间间隔为12小时。
[DeviceB] remote-backup group
[DeviceB-remote-backup-group] remote-ip 1.1.1.1
[DeviceB-remote-backup-group] local-ip 1.1.1.2
[DeviceB-remote-backup-group] data-channel interface gigabitethernet 1/0/3
[DeviceB-remote-backup-group] device-role secondary
RBM_S[DeviceB-remote-backup-group] undo backup-mode
RBM_S[DeviceB-remote-backup-group] hot-backup enable
RBM_S[DeviceB-remote-backup-group] configuration auto-sync enable
RBM_S[DeviceB-remote-backup-group] configuration sync-check interval 12
RBM_S[DeviceB-remote-backup-group] quit
# 配置VRRP备份组，并与HA关联。实现HA对VRRP备份组的统一管理和流量引导。
RBM_S[DeviceB] interface gigabitethernet 1/0/1
RBM_S[DeviceB-GigabitEthernet1/0/1] vrrp vrid 1 virtual-ip 10.0.0.1 standby
RBM_S[DeviceB-GigabitEthernet1/0/1] quit
RBM_S[DeviceB] interface gigabitethernet 1/0/2
RBM_S[DeviceB-GigabitEthernet1/0/2] vrrp vrid 2 virtual-ip 192.168.1.254 standby
RBM_S[DeviceB-GigabitEthernet1/0/2] quit
配置NQA健康检测模板
# 创建ICMP类型的NQA模板t1。
RBM_S[DeviceB] nqa template icmp t1
RBM_S[DeviceB-nqatplt-icmp-t1] quit
配置Host
# 配置Host的默认网关为192.168.1.254。
验证配置
Device A
# 以上配置完成后，通过执行以下显示命令可查看HA配置已生效，HA通道已建立。
RBM_P[DeviceA] display remote-backup-group status
Remote backup group information:
Backup mode: Active/standby
Device management role: Primary
Device running status: Active
Data channel interface: GigabitEthernet1/0/3
Local IP: 1.1.1.1
Remote IP: 1.1.1.2 Destination port: 60064
Control channel status: Connected
Keepalive interval： 1s
Keepalive count: 10
Configuration consistency check interval: 12 hour
Configuration consistency check result: Not Performed
Configuration backup status: Auto sync enabled
Session backup status: Hot backup enabled
Uptime since last switchover: 0 days, 3 hours, 11 minutes
Switchover records:
Time Status change Cause
2023-06-22 13:33:33 Initial to Active Local device rebooted
# 以上配置完成后，通过执行以下显示命令可查看VRRP备份组的状态信息。
RBM_P[DeviceA] display vrrp
IPv4 Virtual Router Information:
Running mode : Standard
RBM control channel is established
VRRP active group status : Master
VRRP standby group status: Master
Total number of virtual routers : 2
Interface VRID State Running Adver Auth Virtual
Pri Timer Type IP
---------------------------------------------------------------------
GE1/0/1 1 Master 100 100 None 10.0.0.1
GE1/0/2 2 Master 100 100 None 192.168.1.254
# 显示所有实服务器的简要信息。
[Device] display real-server brief
Real server Address Port State VPN instance Server farm
rs1 192.168.1.3 21 Active sf
rs2 192.168.1.4 21 Active sf
rs3 192.168.1.5 21 Active sf
# 显示所有实服务组的详细信息。
[Device] display server-farm
Server farm: sf
Description:
Predictor: Round robin
Proximity: Disabled
NAT: Enabled
SNAT pool:
Failed action: Keep
Active threshold: Disabled
Slow-online: Disabled
Selected server: Disabled
Probe information:
Probe success criteria: All
Probe method:
t1
Total real server: 3
Active real server: 3
Real server list:
Name State VPN instance Address Port Weight Priority
rs1 Active 192.168.1.3 21 150 4
rs2 Active 192.168.1.4 21 120 4
rs3 Active 192.168.1.5 21 80 4
# 显示所有虚服务器的详细信息。
[Device] display virtual-server
Virtual server: vs
Description:
Type: TCP
State: Active
VPN instance:
Virtual IPv4 address: 61.159.4.200/32
Virtual IPv6 address: --
Port: 0
Primary server farm: sf (in use)
Backup server farm:
Sticky:
LB policy:
LB limit-policy:
Connection limit: --
Rate limit:
Connections: --
Bandwidth: --
Inbound bandwidth: --
Outbound bandwidth: --
SSL server policy:
Connection synchronization: Enabled
Sticky synchronization: Enabled global
Bandwidth busy protection: Disabled
Interface bandwidth statistics: Disabled
Route advertisement: Disabled
# 在安全域Trust与Untrust的安全策略上开启安全策略规则匹配统计功能后，当内网Host与Internet之间有流量经过时，Device A上可以看到处理过的流量信息，而Device B上没有。
# 当Device A故障时，查看Device A管理角色为主管理设备，运行状态为备用状态，心跳状态为正常，VRRP虚拟地址状态为Initialize。
Device B
# 以上配置完成后，通过执行以下显示命令可查看HA配置是否生效，HA通道是否建立。
RBM_S[DeviceB] display remote-backup-group status
Remote backup group information:
Backup mode: Active/standby
Device management role: Secondary
Device running status: Standby
Data channel interface: GigabitEthernet1/0/3
Local IP: 1.1.1.2
Remote IP: 1.1.1.1 Destination port: 60064
Control channel status: Connected
Keepalive interval： 1s
Keepalive count: 10
Configuration consistency check interval: 12 hour
Configuration consistency check result: Not Performed
Configuration backup status: Auto sync enabled
Session backup status: Hot backup enabled
Uptime since last switchover: 0 days, 3 hours, 11 minutes
Switchover records:
Time Status change Cause
2023-06-22 13:33:33 Initial to Standby Local device rebooted
# 以上配置完成后，通过执行以下显示命令可查看VRRP备份组的状态信息。
RBM_S[DeviceB] display vrrp
IPv4 Virtual Router Information:
Running mode : Standard
RBM control channel is established
VRRP active group status : Backup
VRRP standby group status: Backup
Total number of virtual routers : 2
Interface VRID State Running Adver Auth Virtual
Pri Timer Type IP
---------------------------------------------------------------------
GE1/0/1 1 Backup 100 100 None 10.0.0.1
GE1/0/2 2 Backup 100 100 None 192.168.1.254
# 在安全域Trust与Untrust的安全策略上开启安全策略规则匹配统计功能后，当内网Host与Internet之间有流量经过时，Device A上可以看到处理过的流量信息，而Device B上没有。
# 当Device A故障时，查看Device B管理角色为从管理设备，运行状态为主用状态，心跳状态为正常，VRRP虚拟地址状态为Master。
配置文件
Device A
#
interface GigabitEthernet1/0/1
port link-mode route
ip address 10.0.0.253 255.255.255.0
vrrp vrid 1 virtual-ip 10.0.0.1 active
#
interface GigabitEthernet1/0/2
port link-mode route
ip address 192.168.1.1 255.255.255.0
vrrp vrid 2 virtual-ip 192.168.1.254 active
#
interface GigabitEthernet1/0/3
port link-mode route
ip address 1.1.1.1 255.255.255.0
#
security-zone name Trust
import interface GigabitEthernet1/0/2
#
security-zone name Untrust
import interface GigabitEthernet1/0/1
#
ip route-static 0.0.0.0 0 10.0.0.3
#
loadbalance snat-pool sant
ip range start 192.168.1.101 end 192.168.1.112
arp-nd interface GigabitEthernet1/0/2
#
security-policy ip
rule 0 name trust-untrust
action pass
source-zone trust
destination-zone untrust
source-ip-subnet 192.168.1.0 255.255.255.0
rule 1 name vrrp1
action pass
source-zone trust
destination-zone local
service vrrp
rule 2 name vrrp2
action pass
source-zone local
destination-zone trust
service vrrp
rule 3 name vrrp3
action pass
source-zone untrust
destination-zone local
service vrrp
rule 4 name vrrp4
action pass
source-zone local
destination-zone untrust
service vrrp
#
remote-backup group
data-channel interface GigabitEthernet1/0/3
configuration sync-check interval 12
local-ip 1.1.1.1
remote-ip 1.1.1.2
device-role primary
#
nqa template icmp t1
#
server-farm sf
probe t1
#
real-server rs1
ip address 192.168.1.3
port 21
weight 150
server-farm sf
#
real-server rs2
ip address 192.168.1.4
port 21
weight 120
server-farm sf
#
real-server rs3
ip address 192.168.1.5
port 21
weight 80
server-farm sf
#
virtual-server vs type tcp
virtual ip address 61.159.4.200
default server-farm sf
connection-sync enable
sticky-sync enable global
vrrp vrid 1 interface GigabitEthernet1/0/1
service enable
#
Device B
#
interface GigabitEthernet1/0/1
port link-mode route
ip address 10.0.0.254 255.255.255.0
vrrp vrid 1 virtual-ip 10.0.0.1 standby
#
interface GigabitEthernet1/0/2
port link-mode route
ip address 192.168.1.2 255.255.255.0
vrrp vrid 2 virtual-ip 192.168.1.254 standby
#
interface GigabitEthernet1/0/3
port link-mode route
ip address 1.1.1.1 255.255.255.0
#
security-zone name Trust
import interface GigabitEthernet1/0/2
#
security-zone name Untrust
import interface GigabitEthernet1/0/1
#
ip route-static 0.0.0.0 0 10.0.0.3
#
remote-backup group
data-channel interface GigabitEthernet1/0/3
configuration sync-check interval 12
local-ip 1.1.1.2
remote-ip 1.1.1.1
device-role secondary
#
nqa template icmp t1
#
