子网及路由器配置

配置步骤

  1. 创建网络network1。

  1. 在导航栏中单击“云服务”页签，在左侧导航树中单击[网络与安全/网络]菜单项，进入网络页面。

  1. 单击<新建>按钮，创建网络network1。网络出口选择默认“bizNet”，其他配置为默认即可。

  1. 高级配置中可以配置网络分隔ID（即该网段报文所带的VLAN），默认情况下会自动分配。

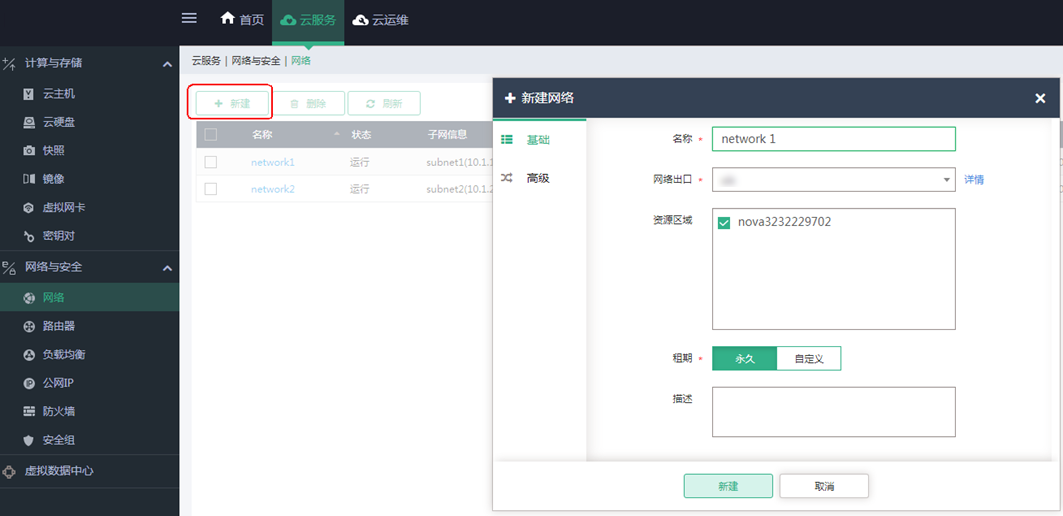

图-1 新建网络



  1. 在网络network1下创建子网subnet1。

  1. 单击网络名称network1，进入网络信息页面。

  1. 在“子网”页面，单击<新建子网>按钮，创建子网subnet1。子网地址选择分配给该用户的网段10.0.0.0/8。

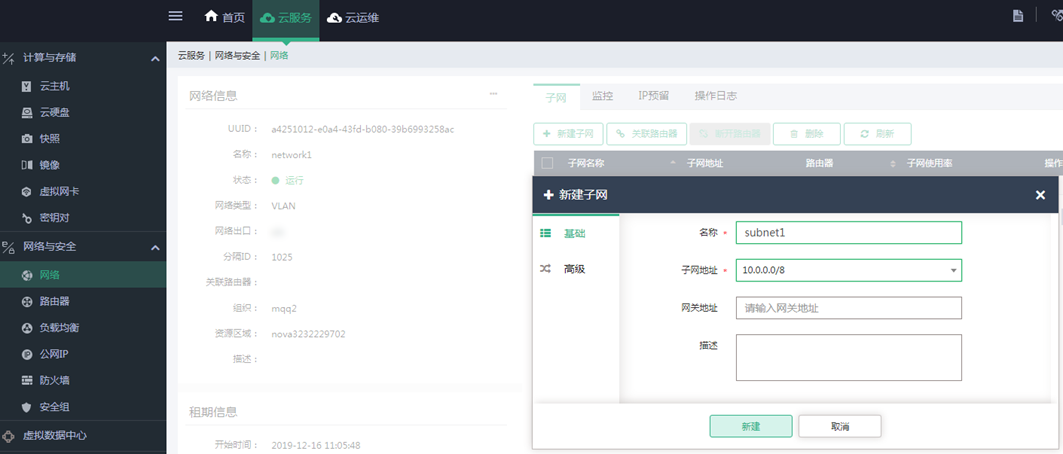

图-2 新建子网



  1. 创建完成的网络和子网如下图所示。

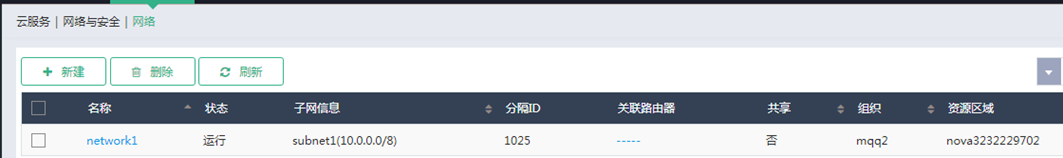

图-3 网络和子网



  1. 创建路由器router1。

  1. 在导航栏中单击“云服务”页签，在左侧导航树中单击[网络与安全/路由器]菜单项，进入路由器页面。

  1. 单击<新建>按钮，创建路由器router1。

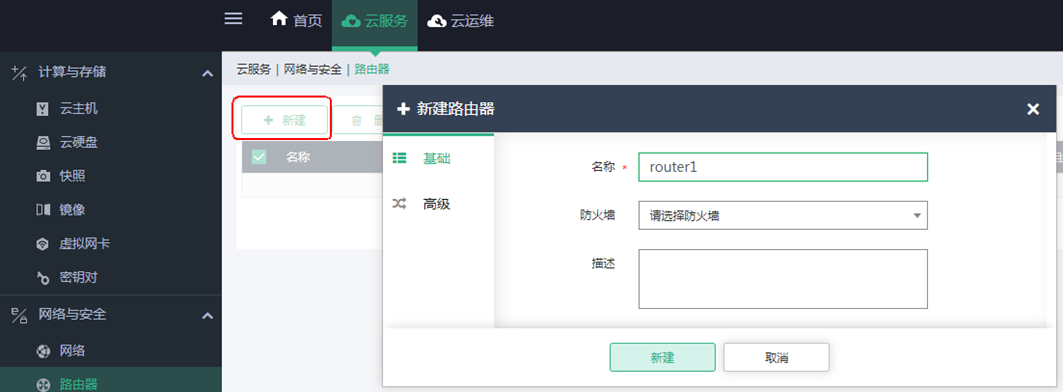

图-4 新建路由器



  1. 配置路由器绑定子网，在路由器页面，单击路由器的<连接子网>按钮，选择步骤2中创建的子网subnet1。

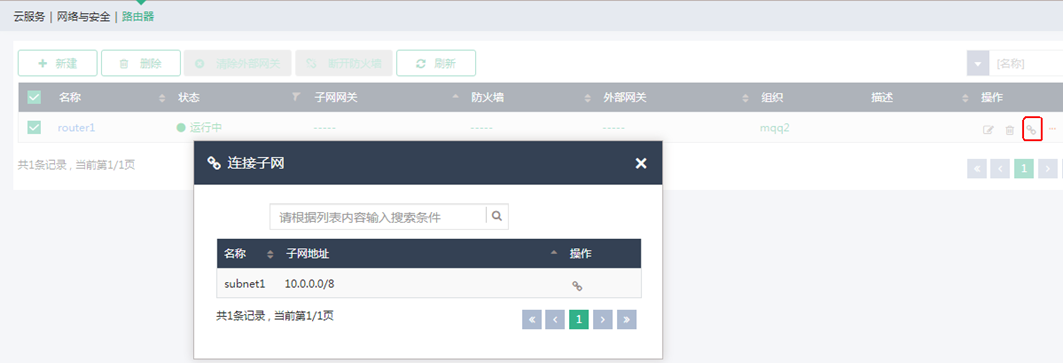

图-5 路由器绑定子网



  1. 创建公网IP地址池publicpool1。

  1. 在导航栏中单击“云服务“页签，在左侧导航树中单击[网络与安全/公网IP]菜单项，进入公网IP地址池页面。

  1. 单击<新建>按钮，创建公网IP地址池publicpool1，分隔ID可以输入网络规划中分配的VLAN ID范围，也可以自动分配。

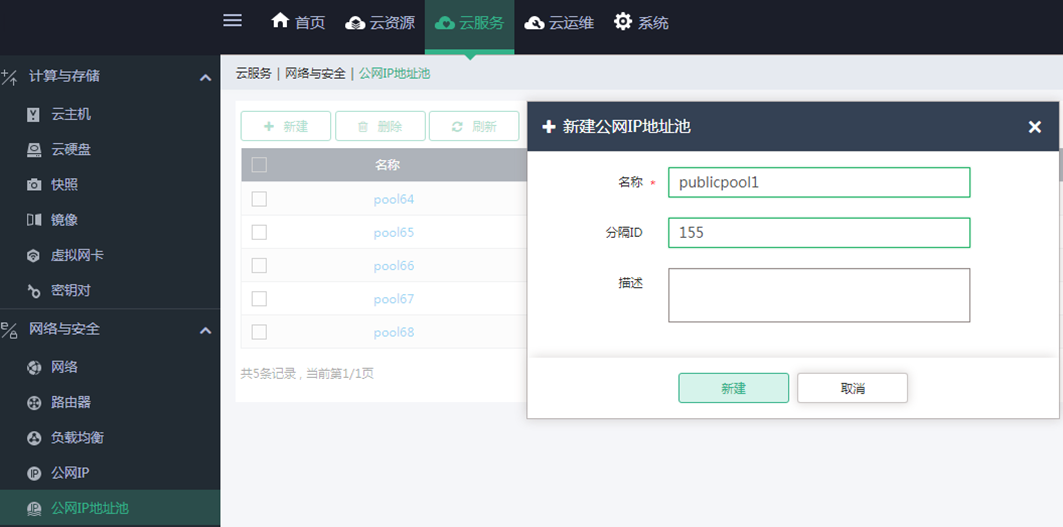

图-6 创建公网IP地址池



  1. 在公网IP地址池publicpool1下创建子网publicsubnet1。

  1. 单击公网IP地址池名称publicpool1，进入公网IP地址池信息页面。

  1. 在”子网”页签中，单击<新建子网>按钮，创建子网publicsubnet1。网络地址池输入公网IP网段。

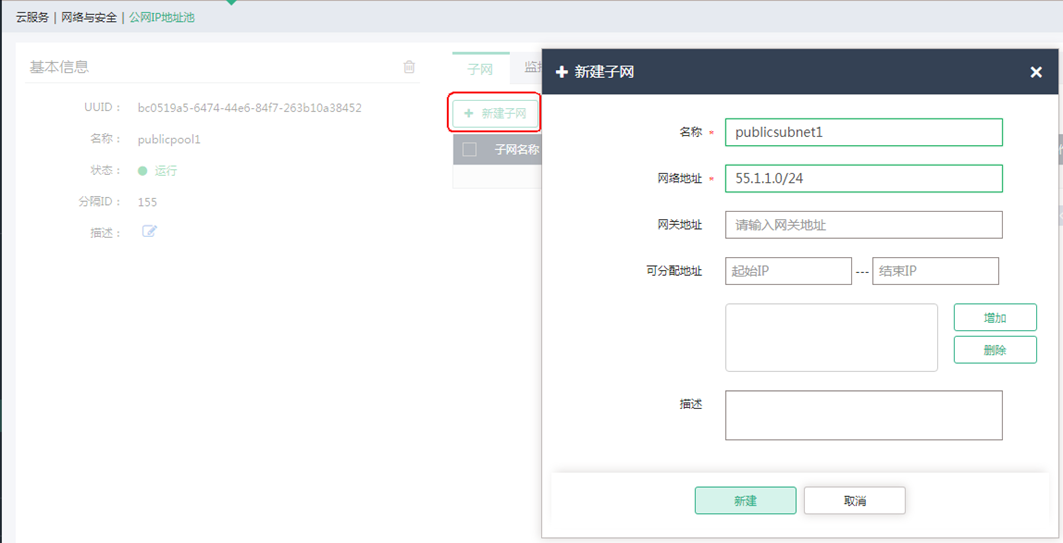

图-7 在公网IP地址池下创建子网



  1. 路由器设置外部网关，在路由器页面，单击<更多操作>按钮，选择“设置外网网关”，选择步骤6中创建的公网IP地址池子网publicsubnet1。

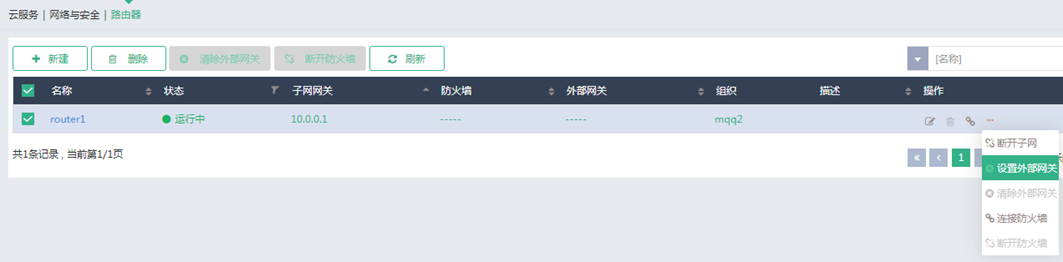

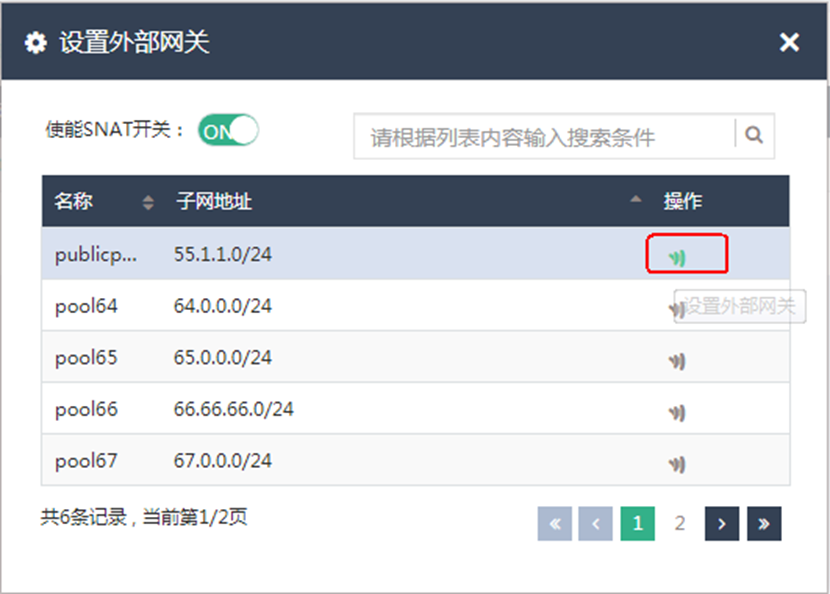

图-8 设置外部网关-1



图-9 设置外部网关-2



  1. 出口交换机配置。

本文以H3C交换机命令为例。

配置出口交换机与UIS-Sec网关虚机互联的接口，允许出口bizNet、routerha、physnet1的VLAN合集通过，本文VLAN合集范围为100:3500。

#

interface Bridge-Aggregation43

description NETvm

port link-type trunk

port trunk permit vlan 1 100 to 3500

link-aggregation mode dynamic

#

新建VLAN接口，VLAN为公网IP地址池publicpool1的分隔ID 155，IP地址为公网IP地址池publicpool1子网的网关地址池55.1.1.1。

#

interface Vlan-interface155

ip address 55.1.1.1 255.255.255.0

#

验证配置

  1. 创建多个该网络下云主机，云主机之间业务互访正常

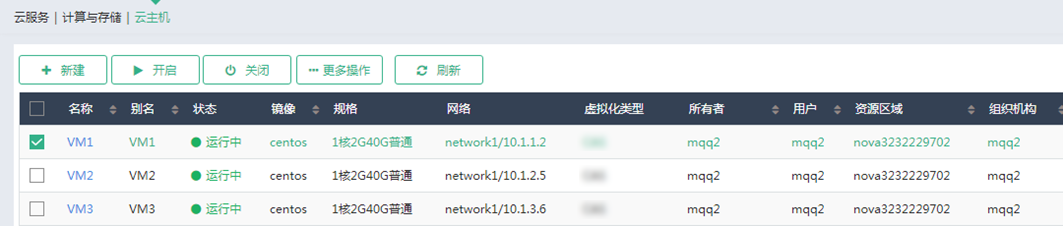

图-10 云主机互访-1

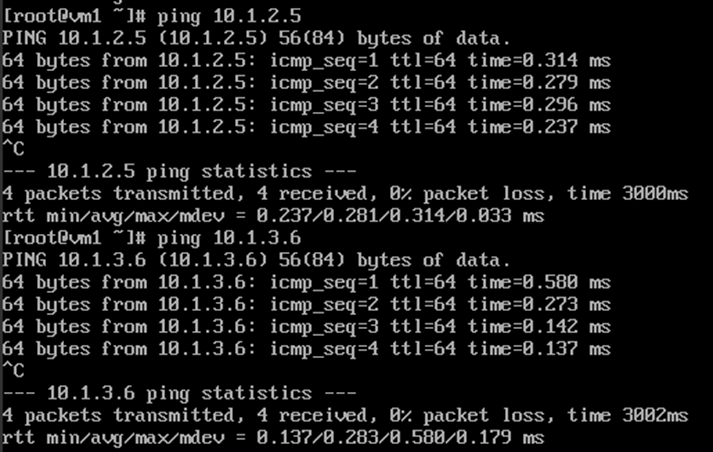

图-11 云主机互访-2



  1. 验证云主机可以正常访问外网。

  1. 云主机可以正常ping通所属网络子网的网关地址10.0.0.1。

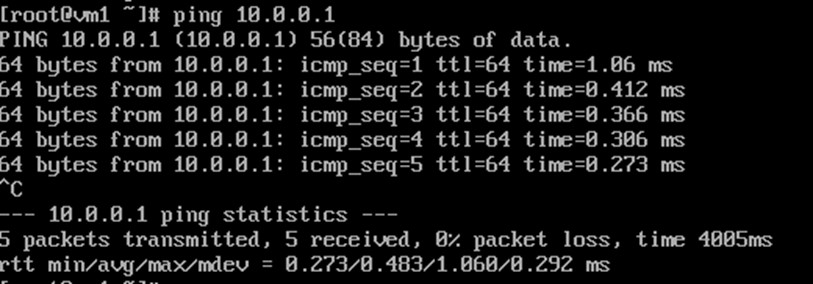

图-12 云主机与子网网关通信



  1. 云主机可以正常ping通公网IP地址池子网的网关地址55.1.1.1。

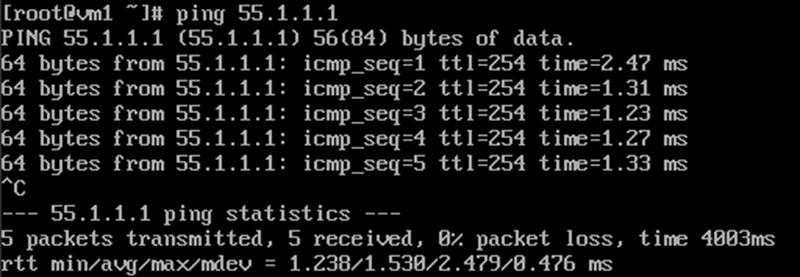

图-13 云主机与IP地址池子网网关通信
