PoE

特性简介

PoE（Power over Ethernet，以太网供电）又称远程供电，是指设备通过以太网电口，利用双绞线对连接PD（Powered Device，受电设备）进行远程供电。

PoE供电的优势

使用PoE供电具有以下优势：

• 连接简单：PD无需外接电源，只需要一根网线即可实现同时传输数据和供电。可大量节省电源布线成本，简化了电源安装方式。

• 标准：设备支持IEEE 802.3af（PoE）和IEEE 802.3at（PoE+）标准，使用全球统一的电源接口对外供电。只要PD也符合这些标准，即可接受设备的供电。

• 可靠：部分产品具有电源管理功能和电源冗余备份功能，从而可以为PD通过安全可靠、稳定的电源。同时，PoE还可以和UPS（Uninterruptible Power Supply，不间断电源）结合使用，给IP摄像头、IP电话、视频服务器等提供冗余供电，防止断电情况的发生。

PoE供电的工作流程

设备进行PoE供电的工作流程如下：

1. 检测PD：接口开启PoE功能后，设备在端口周期性输出电流受限的小电压，来检测是否存在PD。

2. 供电能力协商：设备按照协议对PD进行分类，并协商供电功率。

3. 供电：设备按照系统剩余PoE功能、接口的最大供电功率，以及PD的要求功能，决定是否给PD供电。

4. 断电：供电过程中，设备会不断监测PD电流输入。当PD电流消耗下降到最低值以下，或电流激增，例如PD功率过载、短路等，设备会断开电源，暂停对PD供电，并重复检测过程。

PoE接口供电优先级

当所有供电PD的功率需求超出PoE交换机可提供的功率时，系统会根据端口供电优先级，保障关键业务的供电需求，降低非高优端口的电力。

PoE接口的优先级按照从高到低的顺序依次为：最高、高和低。PoE接口对PD供电时：

• 如果接入新的PD导致设备PoE功率过载，优先级更高的PoE接口连接的PD优先得到供电。

• 如果新接入PD对应的PoE接口优先级与正在供电的PoE接口优先级相同，则正在供电的PoE接口优先级更高，此时不给新接入的PD供电。

• 如果多个PoE接口优先级相同，接口编号小的优先级更高，优先为PD供电。

适用场景

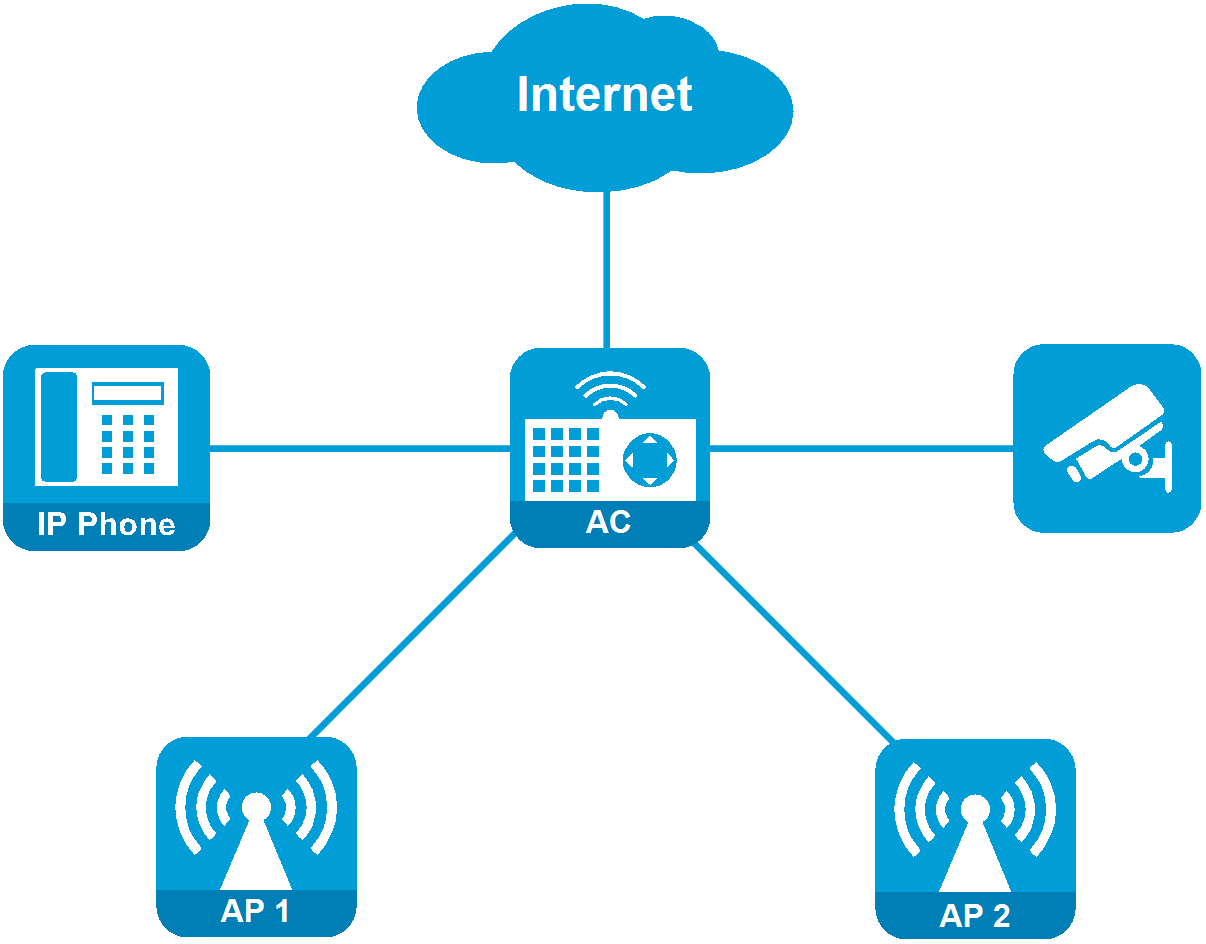

PoE技术适用场景如图-1所示。

图-1 PoE应用场景图

配置指南

配置思路

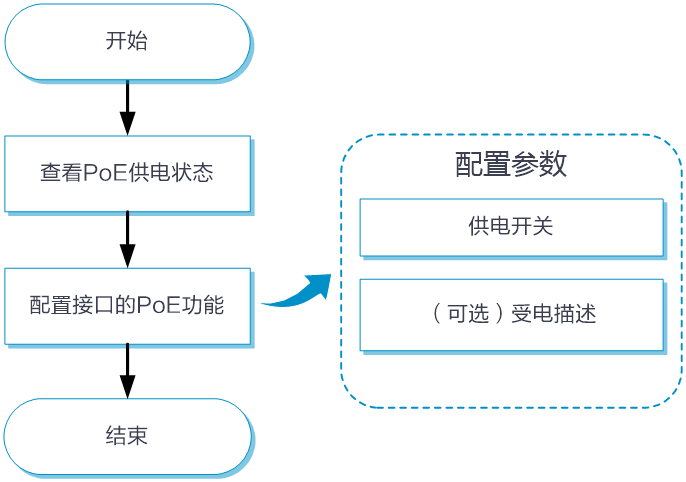

PoE功能的配置思路如下图所示：

基础配置

PoE功能的具体配置步骤如下：

1. 选择“配置 > 网络配置 > 接口 > PoE”，进入PoE功能页面。

2. 查看设备当前PoE供电状态，包括PoE功率使用状态和接口供电状态。

   表-1 端口状态描述表

   状态	说明
   禁用	端口的PoE功能未开启
   搜寻	端口正在搜索PD
   正在供电	端口正在向PD供电
   错误	端口PoE供电故障
   测试	端口正在向PD强制供电
   PD未连接	端口未连接PD
   其他	其他状态

1. 选择需要配置的PoE接口。请选择其中一项进行配置：

   • 如果配置的是单个接口，可以在接口面板图中选中接口。

   • 如果配置的是单个接口，可单击PoE接口列表中“操作”列的编辑图标。

   • 如果想要同时配置多个接口，可以选中PoE接口列表中的接口，单击“批量操作/批量编辑”按钮。

2. 在PoE页面的“基础配置”栏目，配置PoE供电参数。

   • 开启PoE供电功能。

     如果接口连接的设备无需PoE供电，请关闭接口的PoE供电功能。

   • （可选）配置受电描述。

     配置PD的描述信息，便于管理员记忆该接口连接的PD，协助管理员管理PD。例如可以将受电描述配置为PD的物理位置、IP地址等。

   • （暂不支持）配置端口优先级

     PoE接口优先级用于设备的PoE过滤过载时，决定是否给PD供电。

   • 单击<提交>按钮，完成配置。
