NTP服务
本帮助主要介绍以下内容：
特性简介
NTP（Network Time Protocol，网络时间协议）可以用来在分布式时间服务器和客户端之间进行时间同步，使网络内所有设备的时间保持一致，并提供较高的时间同步精度。NTP采用的传输层协议为UDP，使用的UDP端口号为123。
运行机制
NTP的基本工作原理如图-1所示。Device A和Device B通过网络相连，Device A和Device B的时间不同，需要通过NTP实现时间的自动同步。
Device A和Device B时间同步的工作过程如下：
Device A向Device B发送NTP请求报文，该报文带有它离开Device A时的时间戳，该时间戳为t1。
Device B回复NTP响应报文，报文中携带t1、t2（NTP请求报文到达Device B的时间戳）、t3（NTP响应报文离开Device B的时间戳）。
当Device A接收到该响应报文时，Device A的本地时间为t4。
至此，Device A可以根据上述时间戳计算两个重要的参数：
NTP报文的往返时延Delay = (t4 – t1) – (t3 – t2)
Device A相对Device B的时间差Offset = ((t2 – t1) + (t3 – t4)) / 2。
这样，Device A就能够根据这些信息来设定自己的时间，使之与Device B的时间同步。
NTP网络结构及时钟级别
NTP通过时钟级别来定义时钟的准确度。时钟级别的取值范围为0～16，取值越小，时钟准确度越高。

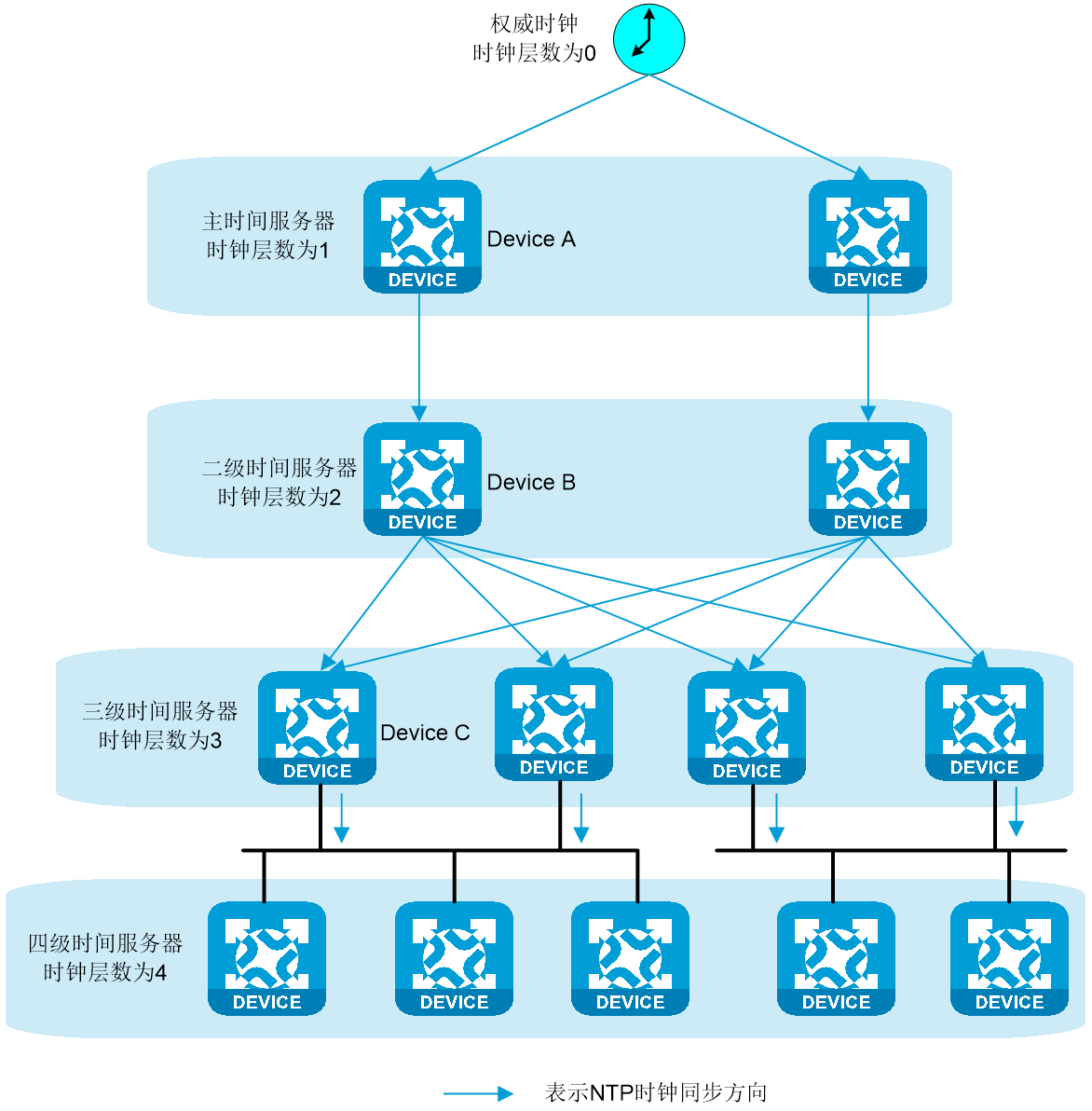

如图-2所示，实际网络中，通常将从权威时钟（如原子时钟）获得时间同步的NTP服务器（例如Device A）的级别设置为1，并将其作为主时间服务器，为网络中其他设备的时钟提供时间同步。NTP时钟沿着网络传递，每同步一次，时钟级别自动加1。例如，NTP时钟传递到Device B，其时钟层级会自动变成2；NTP时钟传递到Device C，其时钟层级会自动变成3，以此类推。Device B作为NTP客户端，同步来自Device A的NTP时钟；同时又作为NTP服务器，将NTP时钟传递给Device C。
为了保证时间的准确性和可靠性，可以为一台设备指定多个时间服务器，设备根据时钟级别等参数进行时钟过滤和选择，从多个时间服务器中选择最优的时钟，与其同步。设备选中的时钟称为参考时钟。时钟优选过程的详细介绍，请参阅相关的协议规范。
在某些网络中，例如无法与外界通信的孤立网络，网络中的设备无法与权威时钟进行时间同步。此时，可以从该网络中选择一台时钟较为准确的设备，指定该设备与本地时钟进行时间同步，即采用本地时钟作为参考时钟，使得该设备的时钟处于同步状态。该设备作为时间服务器为网络中的其他设备提供时间同步，从而实现整个网络的时间同步。
NTP验证功能
在一些对时间同步的安全性要求较高的网络中，运行NTP协议时需要使用NTP验证功能。NTP验证功能可以用来验证接收到的NTP报文的合法性。只有报文通过验证后，设备才会接收该报文，并从中获取时间同步信息；否则，设备会丢弃该报文。从而，保证设备不会与非法的时间服务器进行时间同步，避免时间同步错误。

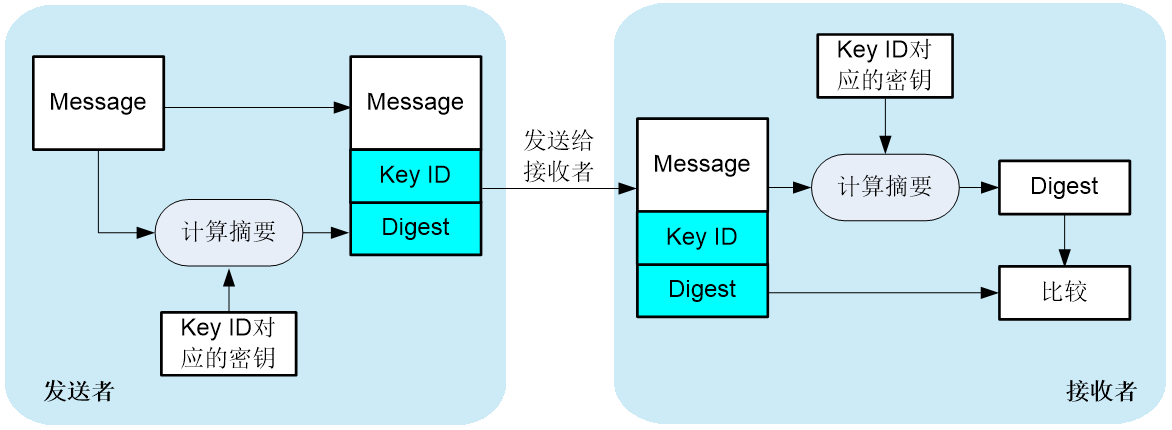

如图-3所示，NTP验证功能的工作过程为：
NTP报文发送者利用密钥ID标识的密钥对NTP报文进行MD5/HMAC运算，并将计算出来的摘要信息连同NTP报文和密钥ID一起发送给接收者。
接收者接收到该NTP报文后，根据报文中的密钥ID找到对应的密钥，并利用该密钥对报文进行MD5/HMAC运算。接收者将运算结果与报文中的摘要信息比较，依据比较结果，有以下三种情况：
比较结果不相同，则丢弃该报文。
比较结果相同，且本地无需建立NTP会话，则应答该报文。
比较结果相同，且本地需要建立或已存在NTP会话，则检查NTP报文发送者是否有权在本端使用该密钥ID，检查通过，则接收该报文；否则，丢弃该报文。
适用场景
NTP主要应用于需要网络中所有设备的时间保持一致的场合，比如：
需要以时间作为依据，对从不同设备采集来的日志信息、调试信息进行分析的网络管理系统。
对设备时间一致性有要求的计费系统。
多个系统协同处理同一个比较复杂的事件的场合。此时，为保证正确的执行顺序，多个系统的时间必须保持一致。
如果网络中没有专业的外接时钟源，可以选择网络中性能较好、时钟更精准的设备作为NTP服务器。
使用限制和注意事项
配置NTP服务时，需要注意：
NTP采用的传输层协议为UDP，使用的UDP端口号为123。如果其他特性（例如SNTP）占用了UDP端口号123，会导致NTP服务开启失败。
设备作为NTP服务器时的时钟级别必须大于等于0小于等于14。因为如果NTP服务器的时钟级别大于14，部分NTP客户端不会同步该NTP服务器的时钟。
如果启用NTP身份验证，则本设备上配置的密钥编号、密钥和密钥验证算法必须和NTP客户端相同。否则，会导致NTP身份验证失败，时钟同步失败。
配置指南
配置思路

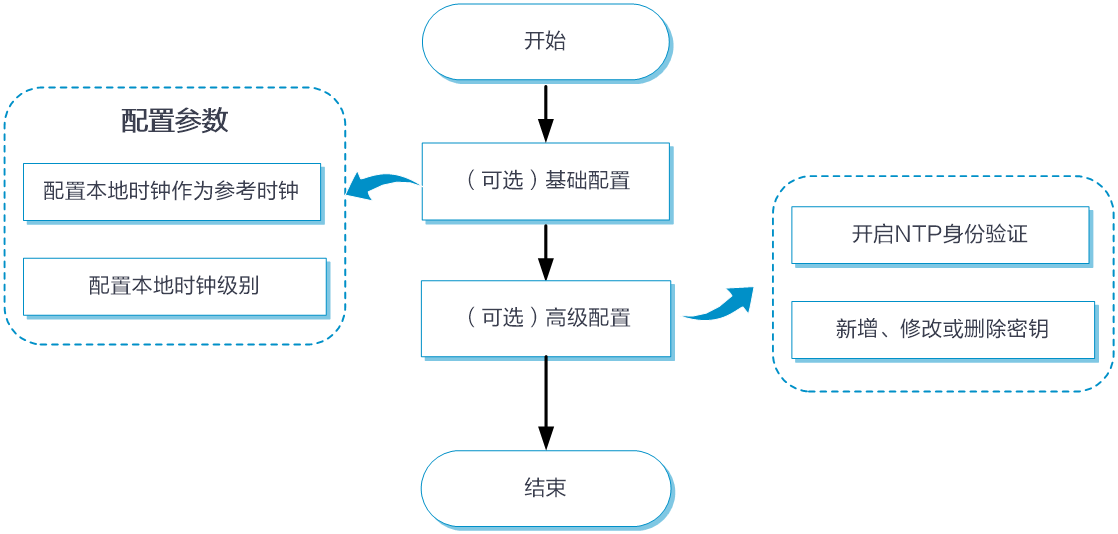

NTP服务功能的配置思路如下图所示：
基础配置
如果设备只是将上级设备收到的NTP时钟传递给下级设备，则无需配置本功能。配置本功能后，设备将使用本地产生的时钟信号作为参考时钟，传递给下级设备。 |
配置本地时钟作为参考时钟的具体配置步骤如下：
选择“配置 > 网络配置 > 更多配置 > NTP服务”。
在NTP服务配置页面的“基础配置”栏目，开启“NTP服务（本地时钟作为参考时钟）”功能。
配置本地时钟级别（数值越小，时钟级别越高）。
单击<提交>按钮，完成配置。
高级配置
NTP高级配置用于配置NTP身份验证功能，具体配置步骤如下：
选择“配置 > 网络配置 > 更多配置 > NTP服务”。
在NTP服务配置页面的“高级配置”栏目，开启“NTP身份验证”功能。
单击<新增>按钮，创建NTP身份验证密钥。
输入密钥编号、密钥、密钥验证算法。设备支持的密钥验证算法按照安全性从高到低的顺序依次为：hmac-sha-512、hmac-sha-384、hmac-sha-256、hmac-sha-1、md5。单击操作栏的确认图标，完成NTP身份验证密钥的创建。如果输入参数有误，可以单击操作栏的取消图标，取消创建NTP身份验证密钥。
单击<提交>按钮，完成配置。
开启本功能后，在本设备对接的NTP客户端也需要创建相同编号、密钥、算法的密钥，并在指定NTP服务器时，引用该密钥，NTP客户端才能通过本设备的身份认证，进行时间同步。
AC作为参考时钟典型配置
组网需求

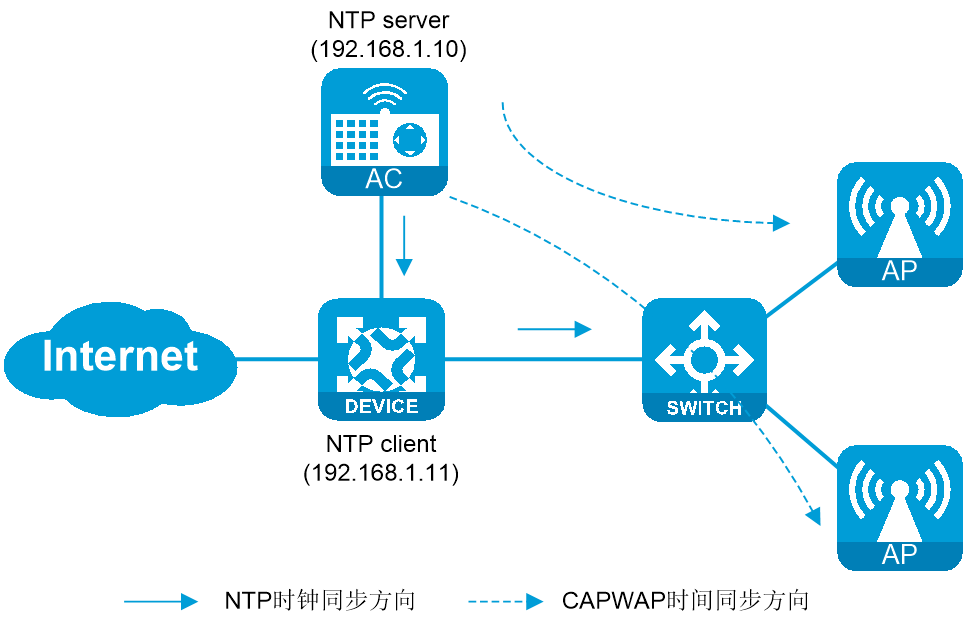

如图-4所示，在无线接入网络中，无可靠的外部参考时钟，使用AC作为整个接入网络的参考时钟，其它设备和AC的本地时钟保持时间同步。为确保时间同步的安全性，所有设备进行时间同步时，均需进行身份验证。NTP身份验证密钥的编号为1、密钥为test1234、密钥验证算法为hmac-sha-512。（AP和AC之间通过CAPWAP协议进行时间同步，本举例不讨论）
配置步骤
配置NTP服务
选择“配置 > 网络配置 > 更多配置 > NTP服务”。
在NTP服务配置页面的“基础配置”栏目，开启“NTP服务（本地时钟作为参考时钟）”功能。
配置本地时钟级别为6。
单击<提交>按钮，完成本地时钟配置。

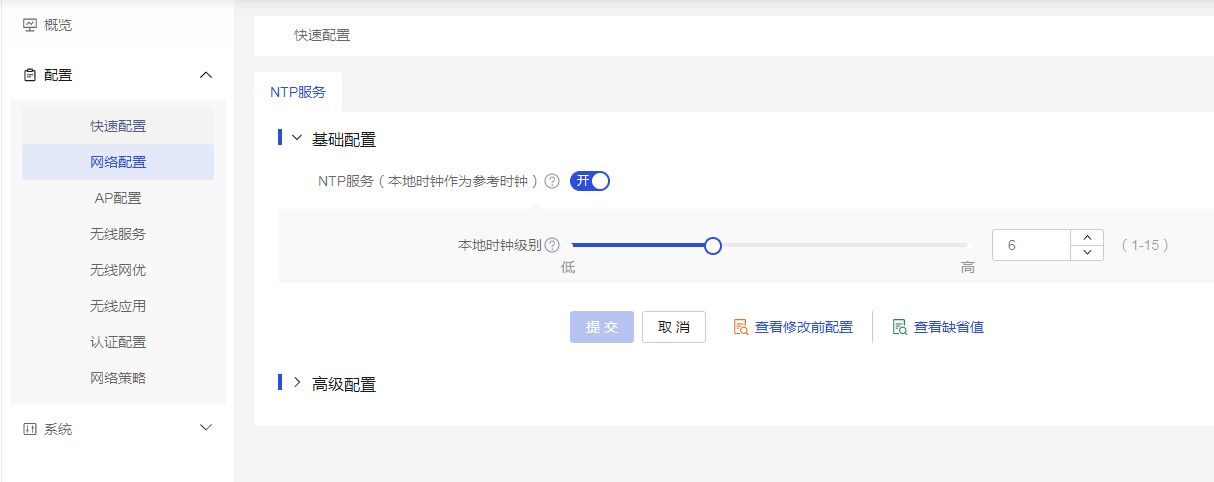

图-5 配置NTP服务使用本地时钟作为参考时钟
在NTP服务配置页面的“高级配置”栏目，开启“NTP身份验证”功能。
单击<新增>按钮，创建NTP身份验证密钥。
输入密钥编号1、密钥test1234、密钥验证算法hmac-sha-512。单击操作栏的确认图标，完成NTP身份验证密钥的创建。
单击<提交>按钮，完成NTP身份验证密钥的配置。

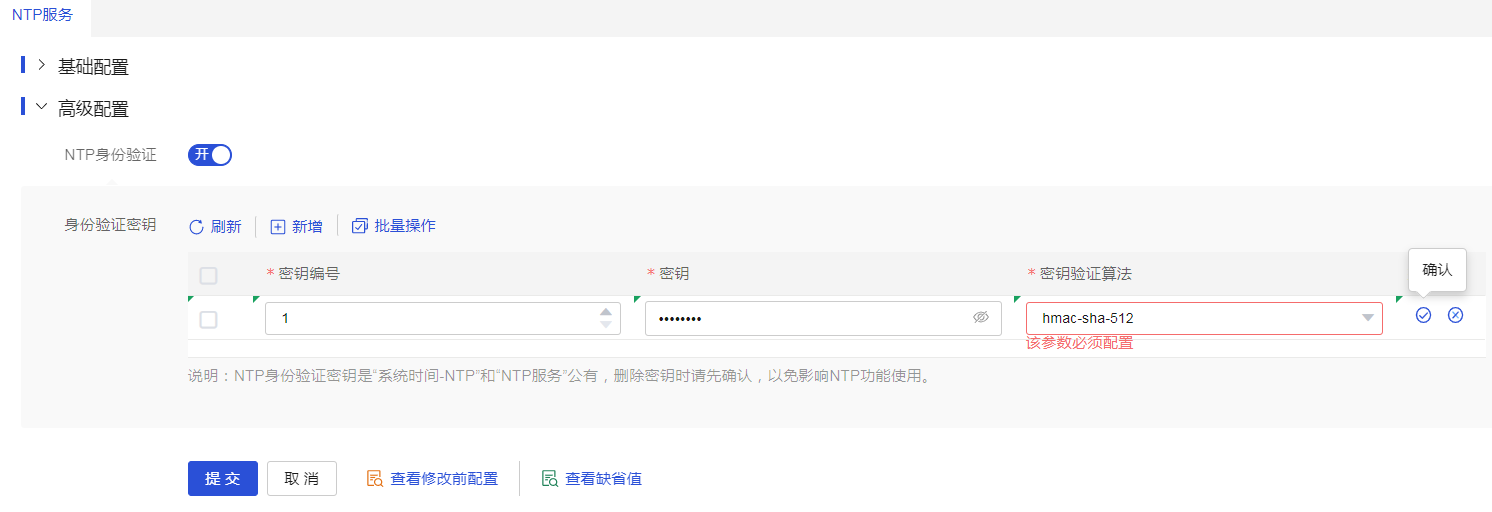

图-6 配置NTP身份验证密钥
验证配置
登录NTP客户端并完成NTP客户端的配置后，可以看到NTP客户端的时间和AC的时间保持一致。
