LLDP
本帮助主要介绍以下内容：
特性简介
LLDP（Link Layer Discovery Protocol，链路层发现协议）提供了一种标准的链路层发现方式，可以将本端设备的信息（包括主要能力、管理地址、设备标识、接口标识等）组织成不同的TLV（Type/Length/Value，类型/长度/值），并封装在LLDPDU（Link Layer Discovery Protocol Data Unit，链路层发现协议数据单元）中发布给与自己直连的邻居，邻居收到这些信息后将其以标准MIB（Management Information Base，管理信息库）的形式保存起来，以供网络管理系统查询及判断链路的通信状况。
适用场景
LLDP主要用于多厂商混合环境中的设备发现，它允许网络设备通过广播形式相互发现其身份和能力，以及如何连接到其它网络设备。LLDP的使用场景主要包括以下几个方面：
网络发现和映射：网络管理员可以使用LLDP来识别网络中的设备及其连接方式，这对于创建和维护网络拓扑图非常有用。
故障排查：在网络出现问题时，LLDP可以帮助快速定位问题所在，因为它提供了设备之间的连接信息。
配置验证：LLDP可以用于验证网络配置是否如预期般工作，例如，确保交换机的端口连接到了正确的接入点。
资产管理：LLDP可以帮助网络管理员跟踪网络中所有设备的位置和状态，这对于资产管理非常重要。
自动化配置：某些网络设备可能使用LLDP信息来自动化配置，如语音VLAN的自动分配。
网络安全：LLDP可以帮助识别未授权的设备连接到网络，这对于确保网络安全很重要。
系统集成：在复杂的系统中，LLDP可以帮助集成不同制造商的设备，确保它们能够相互识别并协同工作。
数据中心管理：在大型数据中心，LLDP可以用来管理大量的交换机、服务器和其他网络设备，提供高效的网络管理能力。
语音和视频网络：在语音和视频网络中，LLDP可以帮助识别端点设备并正确配置网络，以确保服务质量(QoS)。
使用限制和注意事项
开启LLDP功能时，需要注意：
只有当全局和接口上都开启了LLDP功能后，该功能才会生效。
当LLDP与OpenFlow配合使用时，需要在Openflow网络设备上全局开启LLDP功能，但为了此时LLDP不影响OpenFlow控制器发现拓扑，建议在OpenFlow实例内的接口上关闭LLDP功能。
为方便查看IRF物理链路连接正确性和链路状态，设备支持在IRF物理端口配置LLDP功能。但IRF物理端口仅支持最近桥代理。
在EVPN支持M-LAG组网中透传LLDP报文时，如果M-LAG设备配置了evpn m-lag local命令，则远端设备会转发多份LLDP报文到M-LAG设备。可以通过配置undo evpn m-lag local命令来避免该问题，请根据具体的组网需求确认是否能够配置undo evpn m-lag local命令。
配置指南
配置思路

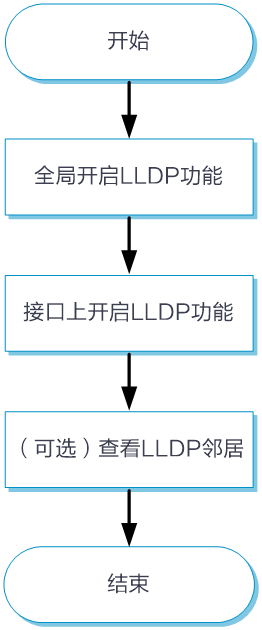

LLDP功能的配置思路如下图所示：
基础配置
LLDP基础功能的具体配置步骤如下：
选择“网络配置 > 更多配置 > LLDP”。
在LLDP配置页面的，开启“全局LLDP”功能。
在接口配置页面，支持单“接口配置”和“批量操作”两种方式开启接口LLDP功能。
点击<刷新>按钮，可以刷新接口配置的显示信息。
单“接口配置”
在接口配置页面勾选需要配置的单个接口项，开启”接口LLDP“功能按钮，点击提交。
“批量操作”
在接口配置页面勾选需要配置的多个接口项，选择“批量操作”，可以批量开启接口LLDP功能。根据实际需要，也可以批量配置其他功能，配置参数的详细信息如表-1所示。
参数
说明
批量开启LLDP
批量开启多个接口的LLDP功能
批量关闭LLDP
批量关闭多个接口的LLDP功能
批量恢复默认值
批量关闭多个接口的缺省配置情况
选择“更多 > 导出”，可以将接口配置信息导出到本地路径下。
在LLDP邻居页面，点击<刷新>按钮，则可以刷新设备当前的LLDP邻居信息。
高级配置
用户可以选择“网络配置 > 更多配置 > LLDP > 全局配置 > 高级配置”，在“高级配置”栏目，完成如表-2所示功能配置。点击<提交>按钮即可提交在LLDP全局高级配置页面执行的修改。
功能
描述
全局兼容CDP
当设备与只支持CDP（Cisco Discovery Protocol，思科发现协议）不支持LLDP的Cisco设备直连时，可以通过配置LLDP兼容CDP功能与直连设备交互信息。
LLDP桥模式
LLDP工作于客户桥模式时，设备可支持最近桥代理，最近非TPMRQ=桥代理和最近客户桥代理；LLDP工作于服务桥模式时，设备可支持最近桥代理和最近非TPMR桥代理。
TTL （LLDP老化时间）
LLDP报文所携带Time To Live TLV中TTL的值用来设置邻居信息在本地设备上的老化时间，由于TTL = Min(65535,(TTL乘数 x LLDP报文的发送时间间隔 +1)，即取65535与(TTL乘数xLLDP报文的发送时间间隔+1)中的最小值，因此通过调整TTL乘数可以控制本设备信息在邻居设备上的老化时间。开启LLDP兼容CDP时，CDP报文的发送时间间隔由LLDP报文的发送时间间隔控制，CDP报文所携带Time To Live TLV中TTL的最大值为255，建议配置LLDP报文的发送时间间隔值不大于实际TTL的1/3)。
报文发送时间间隔
在指定类型LLDP代理下，当端口工作在TxRx或Tx模式时，设备会按报文发送时间间隔周期性地向邻居设备发送LLDP报文
乘数
LLDP报文所携带Time To Live TLV中TTL的值用来设置邻居信息在本地设备上的老化时间，由于TTL = Min(65535,(TTL乘数 x LLDP报文的发送时间间隔 +1)，即取65535与(TTL乘数x LLDP报文的发送时间间隔+1)中的最小值,因此通过调整TTL乘数可以控制本设备信息在邻居设备上的老化时间。
LLDP报文接收超时检测
在经过超时时间后，如果接口仍未收到LLDP报文，则认为该接口不存在LLDP邻居，并将该事件发送给NETCONF处理。本命令仅能在直连设备间检测是否存在LLDP邻居，本命令配置的LLDP报文接收超时时间需要大于邻居设备LLDP报文的发送间隔，避免误配导致检测到LLDP邻居不存在。
LLDP与PVID不一致检查功能
当设备与只支持CDP（Cisco Discovery Protocol，思科发现协议）不支持LLDP的Cisco设备直连时，可以通过配置LLDP兼容CDP功能与直连设备交互信息。
限制发送报文速率的令牌桶大小
但为了防止本地信息的频繁变化而引起LLDP报文的大量发送，使用令牌桶机制对LLDP报文发送作限速处理。
快速发送报文时间间隔
当设备的工作模式由Disable/Rx切换为TxRx/Tx，或者发现了新的邻居设备(即收到一个新的LLDP报文且本地尚未保存发送该报文设备的信息)时，该设备将自动启用快速发送机制，即将LLDP报文的发送周期设置为快速发送周期，并连续发送指定数量的LLDP报文后再恢复为正常的发送周期。
快速发送LLDP报文的个数
当设备的工作模式由Disable/Rx切换为TxRx，或者发现了新的邻居设备(即收到一个新的LLDP报文且本地尚未保存发送该报文设备的信息)时，该设备将自动启用快捷发送机制，即将LLDP报文的发送周期设置为快速发送周期，并连续发送指定数量的LLDP报文后再恢复为正常的发送周期。
Trap信息发送时间间隔
指设备向网管系统发送Trap信息的最小时间间隔，接口下开启LLDP Trap功能后此配置才生效。
接口初始化延时时间
当接口上LLDP的工作模式发生变化时，接口将对协议状态机进行初始化操作，通过配置接口初始化的延时时间，可以避免由于工作模式频繁改变而导致接口不断地进行初始化。
用户可以选择“网络配置 > 更多配置 > LLDP > 接口配置 > 高级配置”，在“高级配置”栏目，完成如表-3所示功能配置。点击<提交>按钮即可提交在LLDP接口高级配置页面执行的修改。
功能
描述
最近桥代理的工作模式
LLDP最近桥代理的工作模式缺省为TxRx，可以配置：
Disable：表示工作模式为Disable，既不发送也不接收LLDP报文。
Tx：表示工作模式为Tx，只发送不接收LLDP报文。
Rx：表示工作模式为Rx，只接收不发送LLDP报文。
最近非TPMR桥代理工作模式
LLDP最近非TPMR桥代理工作模式缺省为Disable，可以配置：
TxRx：表示工作模式为TxRx，既发送也接收LLDP报文。
Tx：表示工作模式为Tx，只发送不接收LLDP报文。
Rx：表示工作模式为Rx，只接收不发送LLDP报文。
最近客户桥代理工作模式
LLDP最近客户桥代理工作模式缺省为Disable，可以配置：
TxRx：表示工作模式为TxRx，既发送也接收LLDP报文。
Tx：表示工作模式为Tx，只发送不接收LLDP报文。
Rx：表示工作模式为Rx，只接收不发送LLDP报文。
最近桥代理的报文封装格式
LLDP报文的封装格式为Ethernet格式。LLDP CDP报文的格式只能为SNAP,不能为Ethernet II格式。
最近非TPMR桥代理的报文封装格式
LLDP报文的封装格式为Ethernet格式。LLDP CDP报文的格式只能为SNAP,不能为Ethernet II格式。
最近客户桥代理的报文封装格式
LLDP报文的封装格式为Ethernet格式。LLDP CDP报文的格式只能为SNAP,不能为Ethernet II格式。
接口兼容CDP
当设备与只支持CDP（Cisco Discovery Protocol，思科发现协议）不支持LLDP的Cisco设备直连时，可以通过配置LLDP兼容CDP功能与直连设备交互信息。
配置变化轮询
当设备与只支持CDP（Cisco Discovery Protocol，思科发现协议）不支持LLDP的Cisco设备直连时，可以通过配置LLDP兼容CDP功能与直连设备交互信息。
发送LLDP Trap
开启LLDP Trap功能后，设备可以通过向网管系统发送Trap信息以通告如发现新的LLDP邻居，与原来邻居的通信链路发生故障等重要事件。在组网的前期，网络拓扑变化较为频繁，如果配置了本功能，设备会频繁向网管系统发送Trap信息，导致系统负担增加和资源浪费。因此，在组网的前期，建议不要开启LLDP Trap。
